Módulo de Display TFT de 7 polegadas com Alta Brilho e Ampla Temperatura com Toque Capacitivo (IPS, ILI2130)

Model No. WF70D5SWAHLNG0

►Tamanho: 7 polegadas
►Resolução : 1024x600 pontos
►Direção de exibição : 80/80/80/80 (IPS)
►Interface : LVDS
►Driver IC : JD9165BA
►Placa de controle: Não
►Brilho (cd/m²) : 1000
►Quadro com furo passante: Não
►Tela de toque: Com painel de toque capacitivo, PCAP
►Detect Point : 5 Fingers
►Temperatura de operação : -30~+85 °C

Descrição

O WF70D5SWAHLNG0 é um módulo de display TFT de 7 polegadas de alta luminosidade, projetado para aplicações exigentes. Com resolução de 1024x600, brilho de 1000 cd/m² e uma relação de contraste de 1000:1, garante excelente visibilidade, mesmo em ambientes iluminados. O módulo de display possui uma ampla faixa de temperatura e resistência aprimorada à temperatura, tornando-o ideal para equipamentos externos, sinalização digital, painéis de controle industriais e displays automotivos. Ele compartilha as mesmas dimensões de área ativa (154,2114×85,92 mm) da série WF70A8, mas oferece maior estabilidade e resistência térmica para ambientes extremos. O módulo integra um IC controlador JD9165BA e suporta a interface LVDS para transferência de dados confiável e em alta velocidade, com forte resistência a interferências.

A tecnologia IPS oferece um ângulo de visão amplo de 80°, garantindo cores estáveis e qualidade de imagem nítida, mesmo quando visualizado de lado.

O WF70D5SWAHLNG0 também inclui um painel de toque capacitivo projetado (PCAP) com o IC de toque ILI2130, que suporta a interface I2C e a funcionalidade de toque de 5 pontos. Isso o torna ideal para aplicações como interfaces HMI, quiosques de autoatendimento e dispositivos médicos que exigem operação de toque intuitiva.

Com uma faixa de temperatura operacional de -30℃ a +85℃ e uma faixa de temperatura de armazenamento de -30℃ a +85℃, o WF70D5SWAHLNG0 oferece desempenho confiável em condições extremas, tornando-o uma excelente escolha para automação industrial, aplicações automotivas (como estações de carregamento de veículos elétricos e painéis de instrumentos de veículos) e equipamentos médicos.

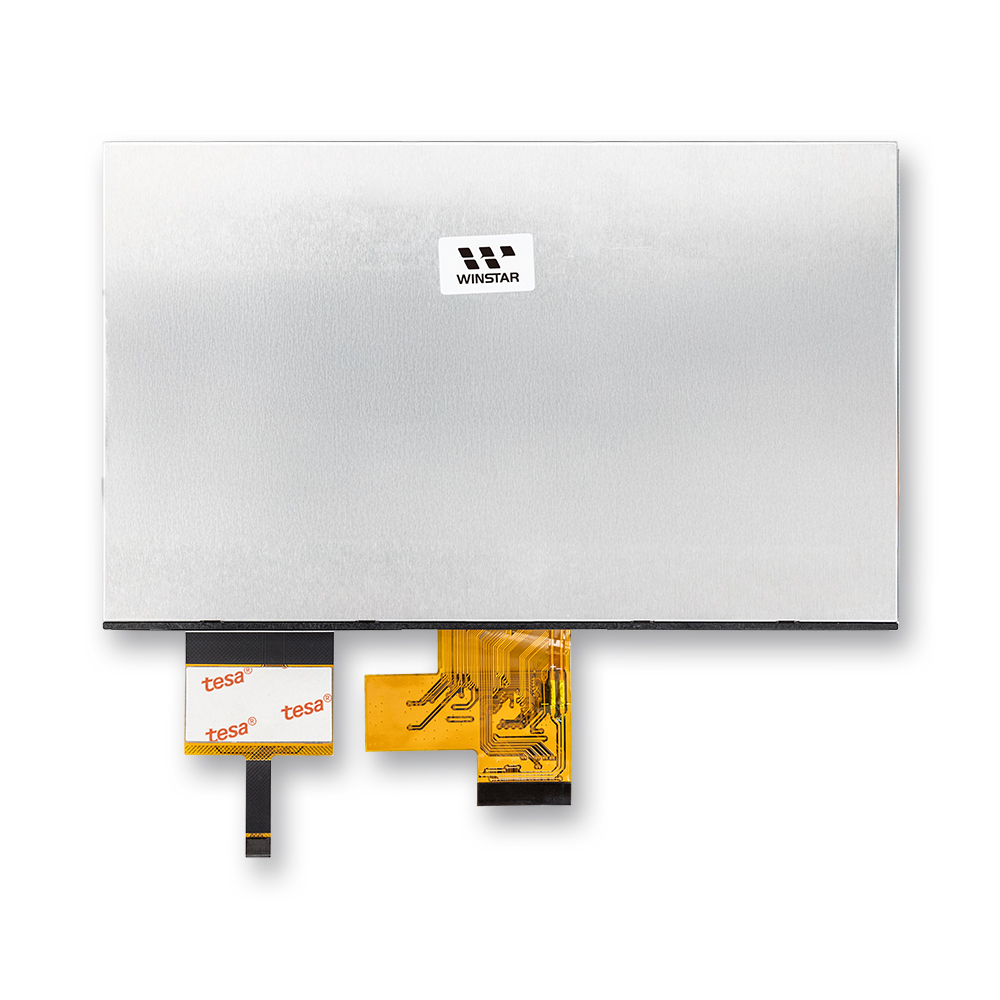

Módulo de Display TFT de 7 polegadas com Alta Brilho e Ampla Temperatura com Toque Capacitivo (IPS, ILI2130) - WF70D5SWAHLNG0

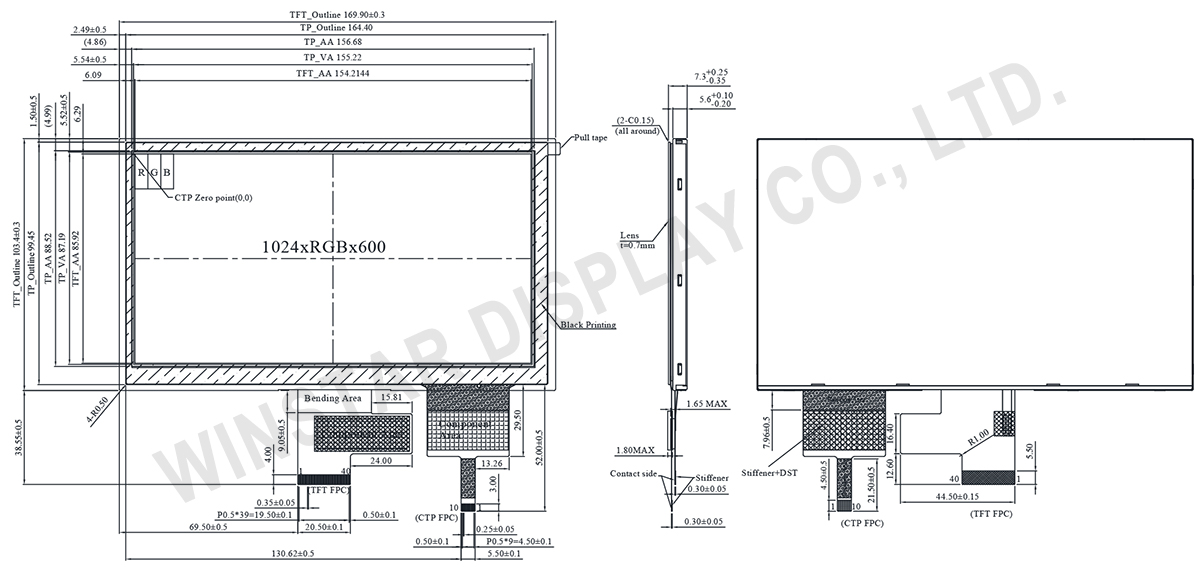

DRAWING

7-inch High-Brightness, Wide-Temperature TFT Display Module with Capacitive Touch (IPS, ILI2130) - WF70D5SWAHLNG0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 7.0 polegadas
Matriz de pontos 1024 × RGB × 600(TFT) pontos
Dimensão do módulo 169.9(W) × 103.4(H) × 7.3(D) mm
Área ativa 154.2144 × 85.92 mm
Distância entre pontos 0.1506 × 0.1432 mm
Tipo LCD TFT, Preto, Transmissivo
Direção de exibição 80/80/80/80
IC de driver TFT JD9165BA
Tipo de luz de fundo LED, Branco
Interface TFT LVDS
PCAP IC ILI2130
Interface PCAP I2C
Versão do FW PCAP 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
Resolução PCAP 16384*16384
Painel de toque painel de toque capacitivo
Superfície Reflexo

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -30 +85
Temperatura de armazenamento TST -30 +85

Características Eletrônicas

Condições de operação

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Power voltage VDD 3.0 3.3 3.6 V
Analog Power AVDD - 11 - V
TFT Gate ON Voltage VGH 19.5 20 20 V
TFT Gate OFF Voltage VGL -8.5 -8 -7.5 V
TFT Common Voltage Vcom - 4.9 - V
Power Current IDD - 18 27 mA
Analog Power Current IAVDD - 20.94 - mA
TFT Gate ON Current IVGH - 1.5 - mA
TFT Gate OFF Current IVGL - 1.5 - mA
TFT Common Current IVCOM - 1 - uA
Supply CTP VDDT 3.0 3.3 3.6 V
ICTP 65 98 mA


Condições de operação do LED

Parâmetro Símbolo Valor Min Valor Típico Valor Máximo Unidade
LED current 240 mA
LED voltage VLED+ 16.2 19.2 21.0 V
LED Life Time 50,000 Hr

Função do pino de interface

1.Definição dos Pinos LCM

Pin No. Símbolo Função
1 VCOM Common Voltage
2 VDD Digital circuit
3 VDD Digital circuit
4 NC No connection
5 RESET Global reset pin
6 STBYB Standby mode, Normally pulled high
STBYB = “1”, normal operation
STBYB = “0”, timing controller, source driver will turn off, all output are High-Z
7 GND Ground
8 RXIN0- Negative LVDS differential data input
9 RXIN0+ Positive LVDS differential data input
10 GND Ground
11 RXIN1- Negative LVDS differential data input
12 RXIN1+ Positive LVDS differential data input
13 GND Ground
14 RXIN2- Negative LVDS differential data input
15 RXIN2+ Positive LVDS differential data input
16 GND Ground
17 RXCLKIN- Negative LVDS differential clock input
18 RXCLKIN+ Positive LVDS differential clock input
19 GND Ground
20 RXIN3- Negative LVDS differential data input
21 RXIN3+ Positive LVDS differential data input
22 GND Ground
23 NC No connection
24 NC No connection
25 GND Ground
26 NC No connection
27 NC No connection
28 SELB 6bit/8bit mode select
H:6bit / L:8bit
29 AVDD Power for Analog Circuit
30 GND Ground
31 VLED- LED_ Cathode
32 VLED- LED_ Cathode
33 L/R Horizontal inversion
34 U/D Vertical inversion
35 VGL Negative power for TFT
36 NC No connection
37 NC No connection
38 VGH Positive power for TFT
39 VLED+ LED_ Anode
40 VLED+ LED_ Anode

2.Definição dos Pinos PCAP

Pin Símbolo Função
1 VSS Ground for analog circuit
2 VDDT Power Supply : +3.3V
3 SCL I2C clock input
4 NC No connect
5 SDA I2C data input and output
6 NC No connect
7 /RST External Reset, Low is active
8 NC No connect
9 /INT External interrupt to the host
10 VSS Ground for analog circuit
