Model No. WF43WSWAESNN0
►Tamanho: 4,3 polegadas
►Resolução : 480×272 pontos
►Direção de exibição: 80/80/80/80 (IPS)
►Interface : QSPI
►Driver IC : NV3041A-01
►Placa de controle: Não
►Brilho (cd/m²): 1000
►Quadro com furo passante: Não
►Tela de toque: Sem tela de toque

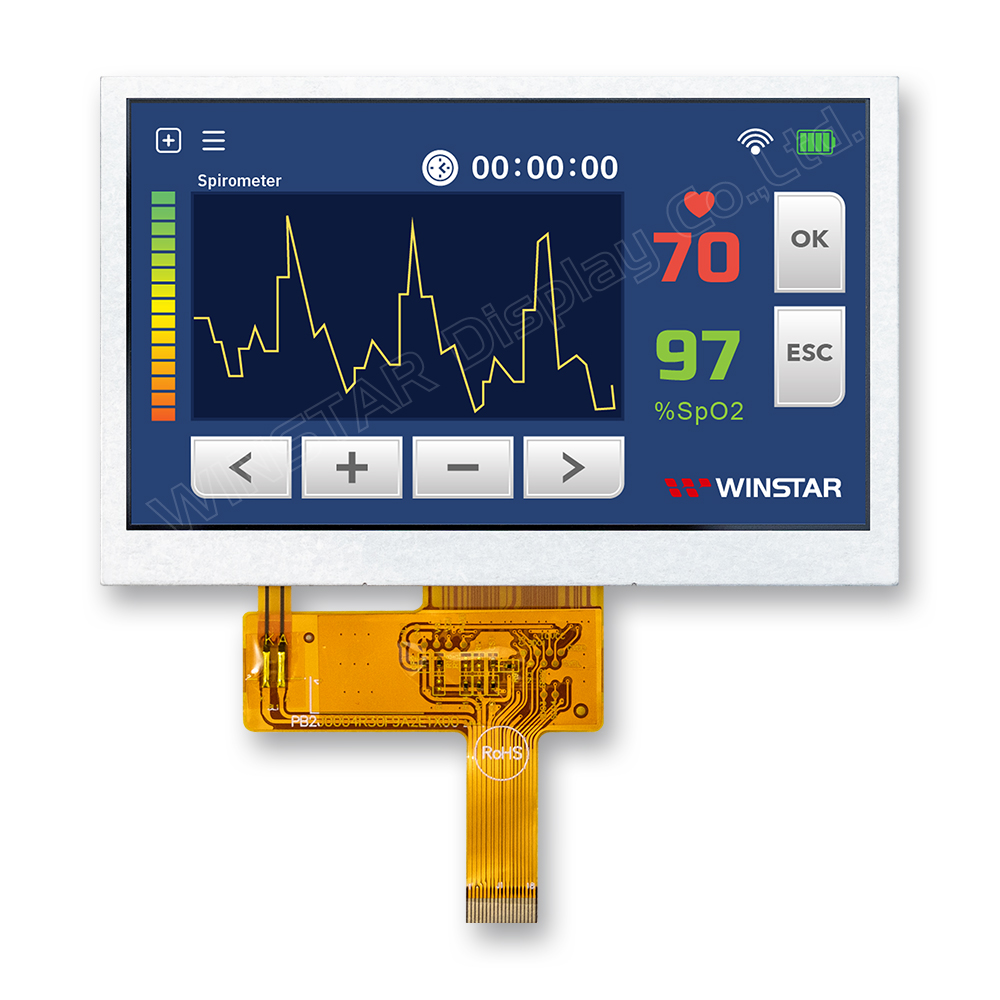

O WF43WSWAESNN0 é um display TFT IPS de alta luminosidade de 4,3 polegadas, oferecendo excepcional legibilidade sob luz solar com uma luminosidade de 1000 cd/m². Isso o torna uma solução ideal para dispositivos portáteis, aplicações externas e ambientes com alta luminosidade ambiente, onde displays padrão apareceriam desbotados.
Com a tecnologia IPS, este display garante cores vivas e qualidade de imagem consistente de todos os ângulos (80/80/80/80), ao contrário dos painéis TN que sofrem com distorções de cor. A alta relação de contraste de 800:1 aprimora ainda mais a clareza, tornando o conteúdo na tela fácil de ler em qualquer ambiente.

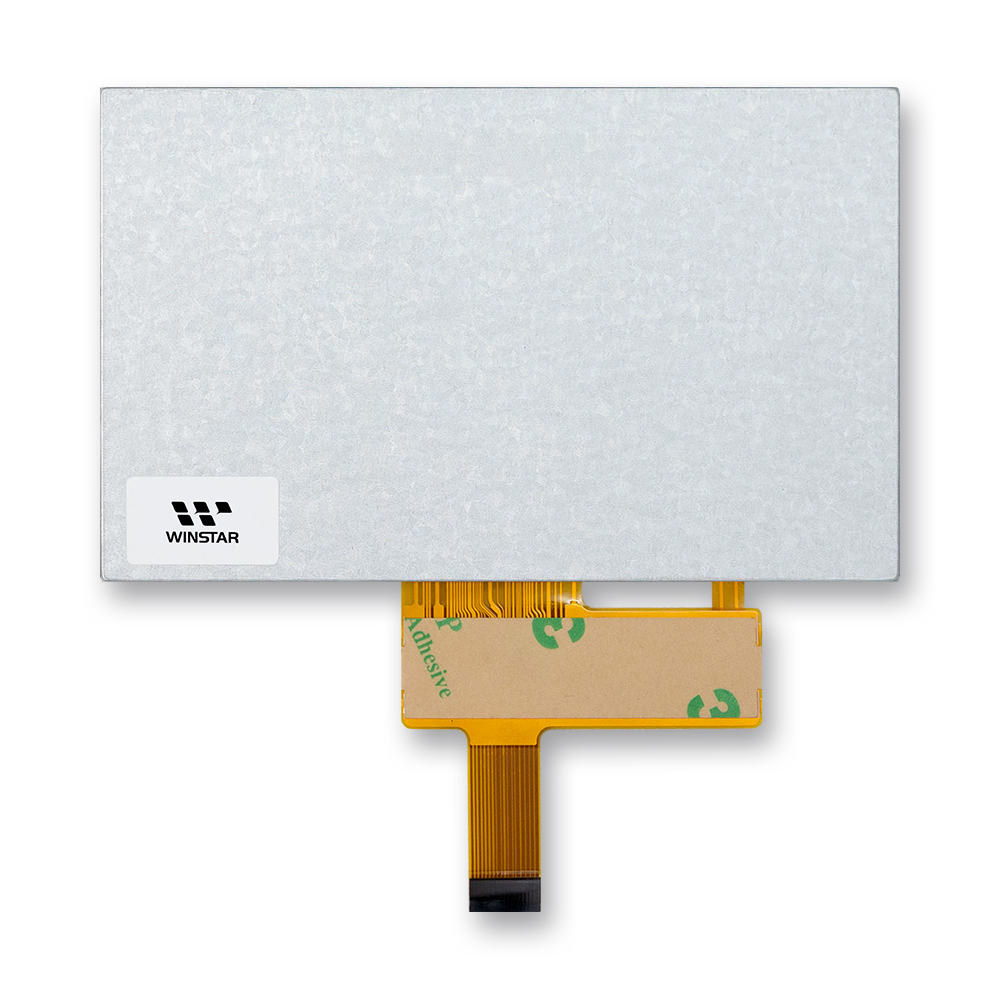

A interface QSPI de 4 linhas reduz o número de pinos necessários, permitindo uma transmissão de dados rápida e eficiente, simplificando a integração do sistema. O design direto do pinout FPC possibilita uma montagem mais limpa e compacta, perfeita para sistemas embarcados com restrições de espaço. Combinado com uma ampla faixa de temperatura operacional de -30°C a +80°C, este módulo é projetado para desempenho confiável em condições extremas.
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 4.3 | polegadas |
| Matriz de pontos | 480 × RGB × 272(TFT) | pontos |

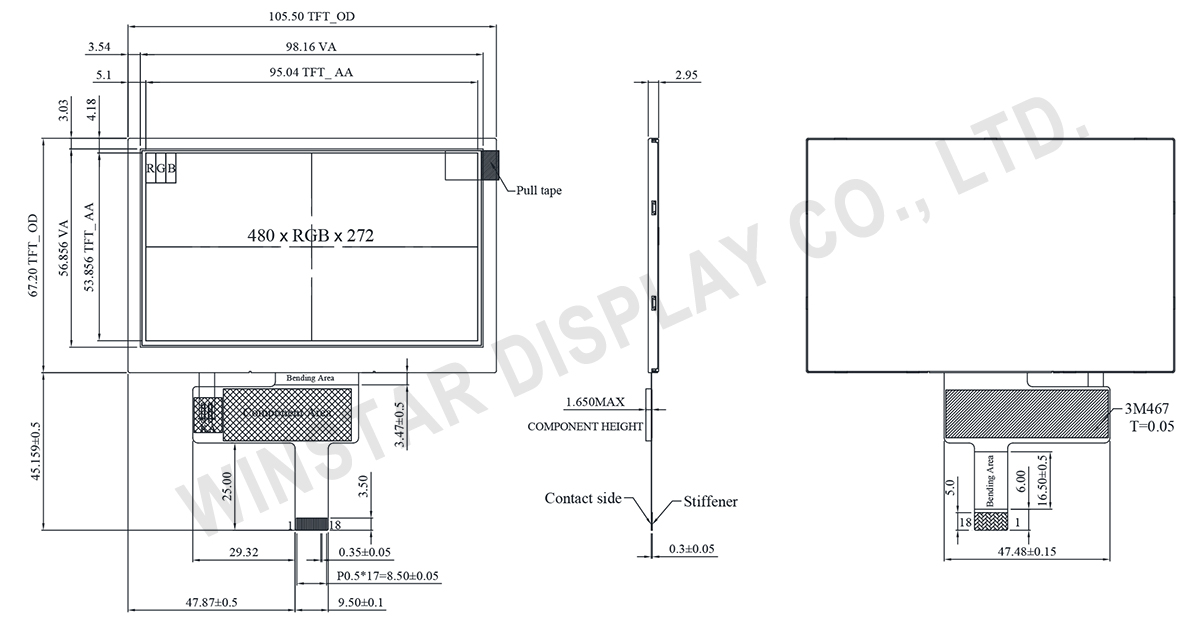

| Dimensão do módulo | 105.5(W) × 67.2(H) × 2.95(D) | mm |
| Área ativa | 95.04 × 53.856 | mm |
| Distância entre pontos | 0.198 × 0.198 | mm |
| Tipo LCD | TFT, Preto, Transmissivo | |
| Direção de exibição | 80/80/80/80 | |
| Relação de aspecto | 16:9 | |
| TFT IC do controlador | NV3041A-01 | |
| Interface | 4 Line data QSPI | |
| Tipo de luz de fundo | LED, Branco | |
| Painel de toque | Sem painel de toque | |
| Superfície | Reflexo | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -30 | － | +80 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Power supply for analog circuit | VCI | 3.0 | 3.3 | 3.6 | V |
| Power supply for logic circuit | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Current for Driver | IVCI | - | 30 | 45 | mA |
| I IOVCC | - | 20 | 30 | mA |
| Parâmetro | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| LED current | - | - | 40 | - | mA |
| Power Consumption | - | 864 | 1024 | 1088 | mW |
| LED voltage | VLED+ | 21.6 | 25.6 | 27.2 | V |
| LED Life Time | - | 50,000 | - | - | Hr |
| Pin | Símbolo | Função |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | NC | No connection |
| 4 | VCI | Power supply for analog circuit |
| 5 | IOVCC | Power supply for digital interface I/O pins |
| 6 | GND | Ground |
| 7 | RESET | Reset. |
| 8 | GND | Ground |
| 9 | CS | Chip select, internal pull high. (CSX) |
| 10 | SCL | This pin is used serial interface clock |
| 11 | GND | Ground |
| 12 | SDO1 | SPI bi-direction data pin (SDA) |
| 13 | SDO2 | Std-SPI(4 wire): command or parameter select. Quard-SPI: the second data pin (DCX) |
| 14 | SDO3 | The third pin of Quard-SPI (DB[2]) |
| 15 | SDO4 | The fourth pin of Quard-SPI (DB[3]) |
| 16 | GND | Ground |
| 17 | TE | Tearing effect output pin is used to synchronize MCU frame writing, activated by S/W command. When this pin is not activated (TE function OFF), this pin is GND level. |
| 18 | GND | Ground |
