Descrição
WF70A8SYAHLNGB é um módulo LCD TFT IPS de 7 polegadas de alta luminosidade com um painel de toque capacitivo, apresentando uma resolução de 1024x600 pixels. O módulo possui dimensões de 169,9 (L) × 103,4 (A) mm e uma área ativa de 154,2144 (L) × 85,92 (A) mm, com uma proporção de 16:9.
Integrado com os circuitos integrados ST5021 e ST5651, que suportam interfaces LVDS, ele possui uma relação de contraste de 800:1 (valor típico) e uma luminosidade de 850 nits (valor típico). A superfície de exibição é feita de vidro com superfície antirreflexo, adotando um tipo de LCD normalmente preto e transmissivo. O Painel de Toque Capacitivo Projetado do WF70A8SYAHLNGB incorpora o CI ILI2130, suportando interfaces I2C e uma função de toque de 5 pontos.
Utilizando a tecnologia de exibição IPS, este módulo TFT oferece amplos ângulos de visão com valores típicos de esquerda: 85°, direita: 85°, cima: 85° e baixo: 85°. A tecnologia IPS proporciona tempos de resposta mais rápidos, maior transmitância de frequência, melhor desempenho de cores e uma vantagem significativa em imagens precisas com ângulos de visão mais amplos.
A tensão de alimentação (VDD) para o WF70A8SYAHLNGB varia de 3,0V a 3,6V, com um valor típico de 3,3V. Ele pode operar em temperaturas que variam de -20°C a +70°C e pode ser armazenado em temperaturas que variam de -30°C a +80°C.
O WF70A8SYAHLNGB, um módulo LCD TFT IPS de 7 polegadas de alta luminosidade com tela sensível ao toque, encontra aplicações comuns em diversas áreas. Isso inclui sistemas de controle automatizado, inspeções automatizadas, equipamentos de teste, dispositivos domésticos inteligentes, equipamentos de academia, robótica, instrumentos médicos e equipamentos de teste médico. O desempenho versátil deste módulo o torna adequado para uma variedade de indústrias e aplicações.

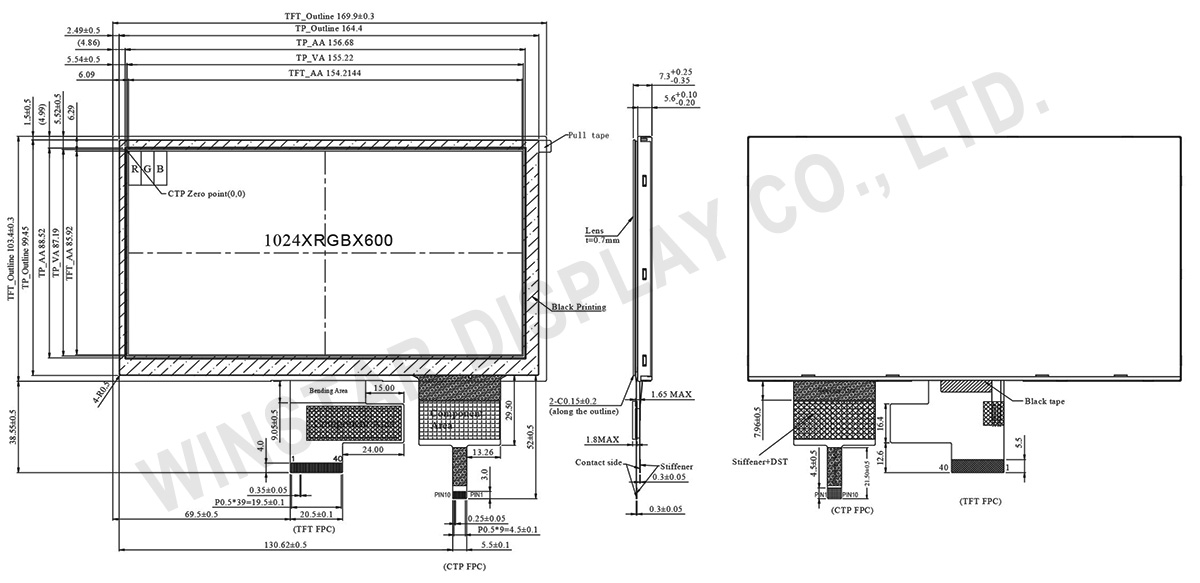

DRAWING

SPECIFICATIONS
Especificações Gerais
Item |
Dimensão |
Unidade |
Tamanho |
7 |
polegadas |
Matriz de pontos |
1024 × RGB × 600(TFT) |
pontos |
Dimensão do módulo |
169.9(W) × 103.4(H) × 7.3(D) |
mm |
Área ativa |
154.2144 × 85.92 |
mm |
Distância entre pontos |
0.1506 × 0.1432 |
mm |
Tipo LCD |
TFT, Preto, Transmissivo |
Direção de exibição |
85/85/85/85 |
TFT Interface |
LVDS |
Relação de aspecto |
16:9 |
TFT IC do controlador |
ST5021 + ST5651 ou equivalente |
Tipo de luz de fundo |
LED, Branco |
PCTP IC |
ILI2130 ou equivalente |
PCAP Interface |
I2C |
Versão PCAP FW |
0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01 |
Painel de toque |
painel de toque capacitivo |
Superfície |
Reflexo |
Classificações Máximas Absolutas
Item |
Símbolo |
Valor Min |
Valor Típico |
Valor Máximo |
Unidade |
Temperatura de operação |
TOP |
-20 |
- |
+70 |
℃ |
Temperatura de armazenamento |
TST |
-30 |
- |
+80 |
℃ |
Características Eletrônicas
Item |
Símbolo |
Valor |
Unidade |
Valor Min |
Valor Típico |
Valor Máximo |
Power voltage |
VDD |
3.0 |
3.3 |
3.6 |
V |
Supply CTP |
VDDT |
3.0 |
3.3 |
3.6 |
V |
ICTP |
- |
65 |
98 |
mA |
Analog Power |
AVDD |
8.9 |
9.0 |
9.1 |
V |
TFT Gate ON Voltage |
VGH |
17 |
18 |
19 |
V |
TFT Gate OFF Voltage |
VGL |
-6.5 |
-6.0 |
-5.5 |
V |
TFT Common Voltage |
Vcom |
3.0 |
3.15 |
3.3 |
V |
Current for Driver |
IDD |
- |
14 |
21 |
mA |
Power Current |
IAVDD |
- |
25 |
- |
mA |
TFT Gate ON Current |
IVGH |
- |
1 |
- |
mA |
TFT Gate OFF Current |
IVGL |
- |
1 |
- |
mA |
TFT Common Current |
IVCOM |
- |
1 |
- |
mA |
Função do pino de interface
1.LCM PIN Definition
Pin No. |
Símbolo |
I/O |
Função |
1 |
VCOM |
P |
Common Voltage |
2 |
VDD |
P |
Digital circuit |
3 |
VDD |
P |
Digital circuit |
4 |
NC |
--- |
No connection |
5 |
RESET |
I |
Global reset pin |
6 |
STBYB |
I |
Standby mode, Normally pulled high
STBYB = “1”, normal operation
STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
7 |
GND |
P |
Ground |
8 |
RXIN0- |
I |
Negative LVDS differential data input |
9 |
RXIN0+ |
I |
Positive LVDS differential data input |
10 |
GND |
P |
Ground |
11 |
RXIN1- |
I |
Negative LVDS differential data input |
12 |
RXIN1+ |
I |
Positive LVDS differential data input |
13 |
GND |
P |
Ground |
14 |
RXIN2- |
I |
Negative LVDS differential data input |
15 |
RXIN2+ |
I |
Positive LVDS differential data input |
16 |
GND |
P |
Ground |
17 |
RXCLKIN- |
I |
Negative LVDS differential clock input |
18 |
RXCLKIN+ |
I |
Positive LVDS differential clock input |
19 |
GND |
P |
Ground |
20 |
RXIN3- |
I |
Negative LVDS differential data input |
21 |
RXIN3+ |
I |
Positive LVDS differential data input |
22 |
GND |
P |
Ground |
23 |
NC |
--- |
No connection |
24 |
NC |
--- |
No connection |
25 |
GND |
P |
Ground |
26 |
NC |
--- |
No connection |
27 |
NC |
--- |
No connection |
28 |
SELB |
I |
6bit/8bit mode select
H:6bit / L:8bit |
29 |
AVDD |
P |
Power for Analog Circuit |
30 |
GND |
P |
Ground |
31 |
LED- |
P |
LED Cathode |
32 |
LED- |
P |
LED Cathode |
33 |
L/R |
I |
Horizontal inversion |
34 |
U/D |
I |
Vertical inversion |
35 |
VGL |
P |
Negative power for TFT |
36 |
NC |
--- |
No connection |
37 |
NC |
--- |
No connection |
38 |
VGH |
P |
Positive power for TFT |
39 |
LED+ |
P |
LED Anode |
40 |
LED+ |
P |
LED Anode |
I:input ,O:output,P:power
2. PCAP PIN Definition
Pin |
Símbolo |
Função |
1 |
VSS |
Ground for analog circuit |
2 |
VDDT |
Power Supply : +3.3V |
3 |
SCL |
I2C clock input |
4 |
NC |
No connect |
5 |
SDA |
I2C data input and output |
6 |
NC |
No connect |
7 |
/RST |
External Reset, Low is active |
8 |
NC |
No connect |
9 |
/INT |
External interrupt to the host |
10 |
VSS |
Ground for analog circuit |
