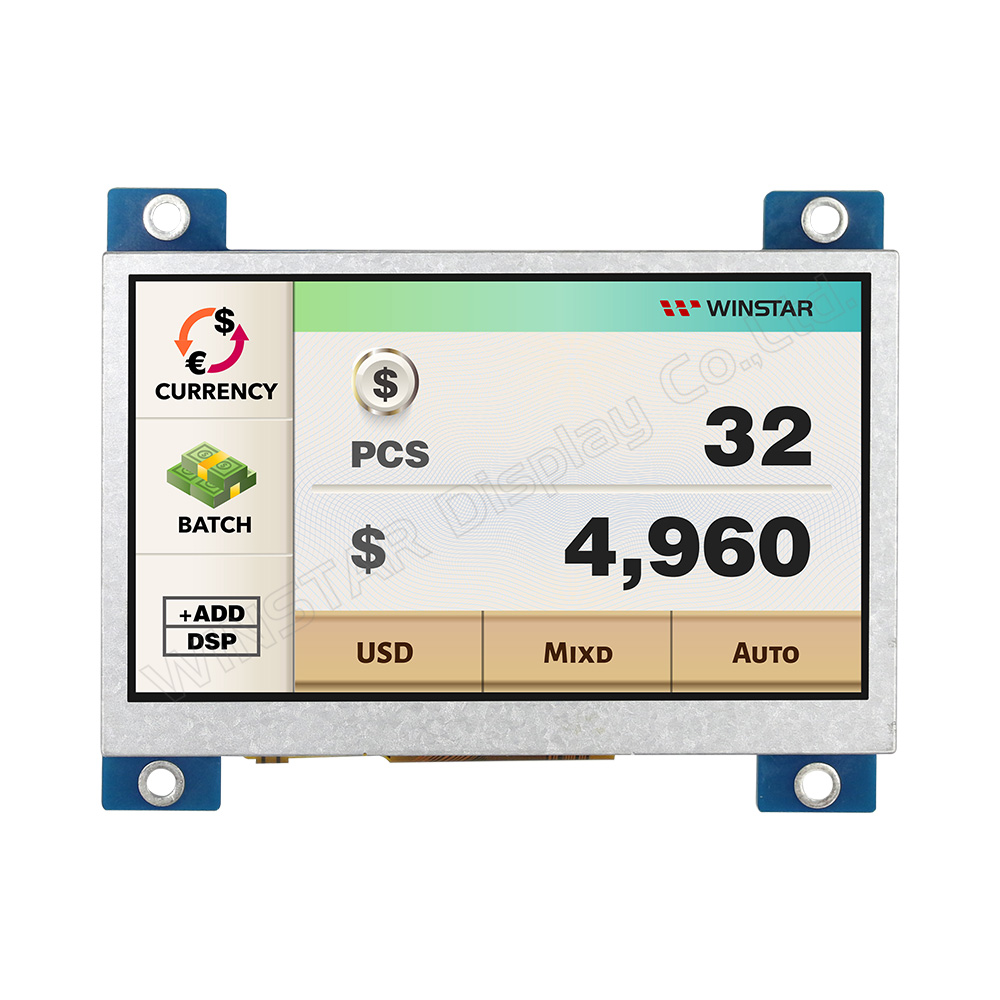

HDMI 4,3 polegadas LCD alto Brilho IPS TFT Display
Model No. WF43WSYFEDHNV
►Tamanho: 4.3 polegadas
►Resolução : 480×272 pontos
►Direção de exibição: 80/80/80/80
►Interface: suporte conector de HDMI (Somente sinal DVI)
►Controlador TFP401 integrado
►Placa de controle : Yes
►Brightness(cd/m2): 1000
►Quadro com furo passante: Não
►Tela de toque: Sem tela de toque
►Temperatura de operação : -20~+70℃
Descrição

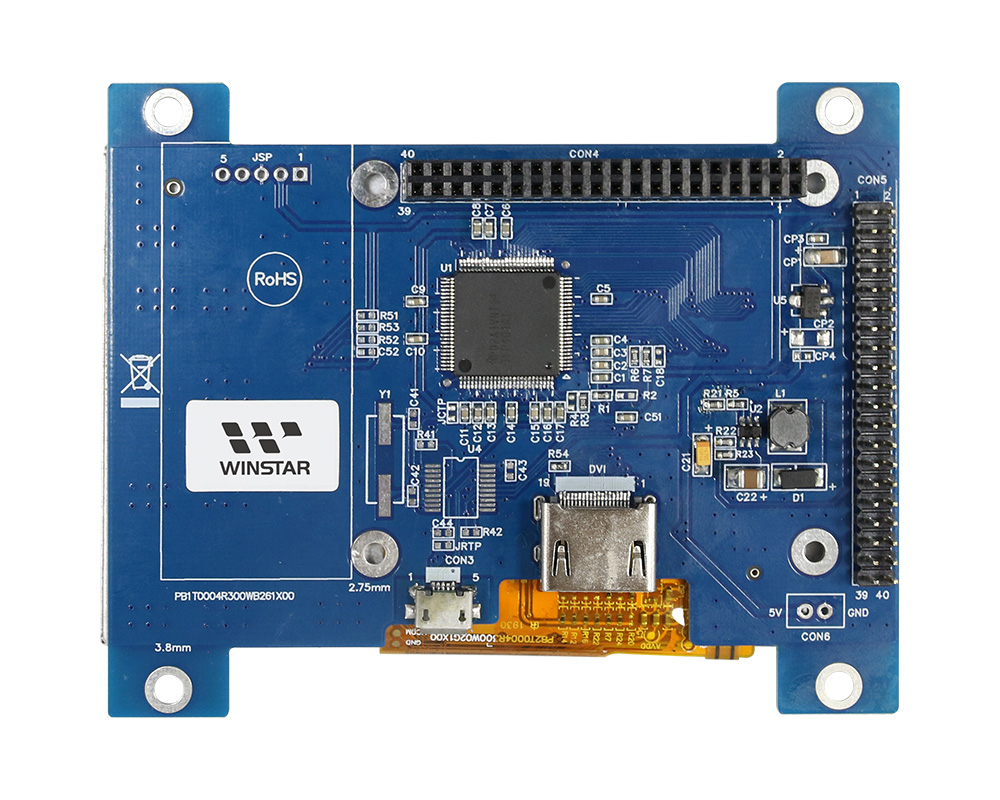

O WF43WSYFEDHNV é um LCD TFT IPS de 4,3 polegadas que suporta o sinal HDMI (Somente DVI), resolução de WVGA 480x272 pixéis e a relação de aspecto é de 16:9. O WF43WSYFEDHNV TFT-LCD está integrado com IC controlador TFP401, vem com uma placa de controle que suporta interface com sinal HDMI (Somente DVI) e tem um conector GPIO de 40 pinos na placa; ele foi projetado para fazer com que o uso do Raspberry Pi se torne fácil.
Este TFT-LCD é apresentado com painel IPS que tem as vantagens de um ângulo de visualização mais amplo de Esquerda:80 / Direita:80 / Cima:80 / Baixo:80 graus (típico). Ele tem alto brilho, com um brilho de 1000 cd/㎡ e relação de contraste (valor típico) de 800:1. Esta módulos pode operar a temperaturas de -20℃ a +70℃; suas temperaturas de armazenamento variam de -30℃ a +80℃.

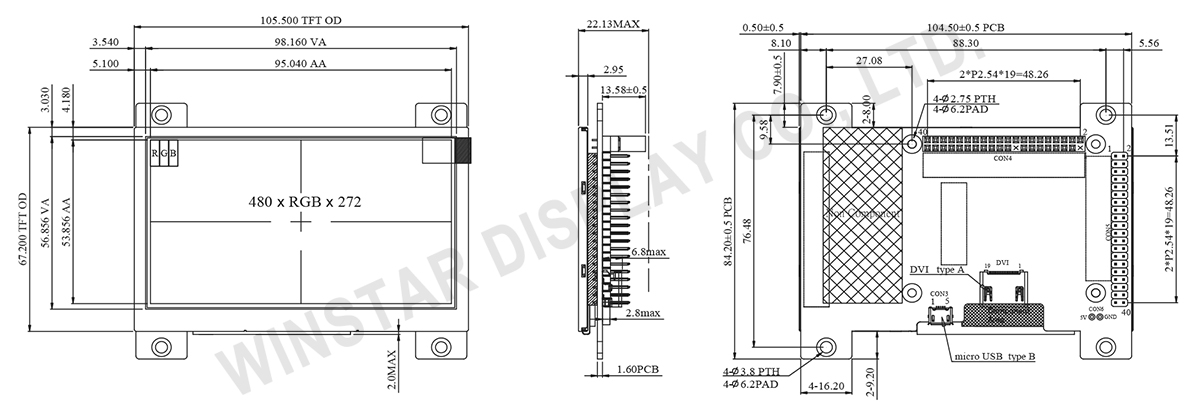

DRAWING
SPECIFICATIONS
Especificações Gerais
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 4,3 | polegadas |
| Matriz de pontos | 480 × RGB × 272(TFT) | pontos |
| Dimensão do módulo | 105.5(W) × 84.2(H) × 22.13(D) | mm |
| Área ativa | 95.04 ×53.856 | mm |
| Distância entre pontos | 0.198 × 0.198 | mm |
| Tipo LCD | TFT, Preto, Transmissivo | |
| Direção de exibição | 80/80/80/80 (IPS) | |
| Relação de aspecto | 16:9 | |
| Controlador IC | TFP401 | |
| Interface | HDMI (only for DVI) | |
| Tipo de luz de fundo | LED, Branco | |
| Painel de toque | Sem painel de toque | |
| Superfície | Anti-Refletor | |
Classificações Máximas Absolutas
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
Características Eletrônicas
Operating conditions
| Item | Símbolo | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VDD | － | － | 5.0 | － | V |
| Supply Current For LCM | IDD | － | － | 950 | 1400 | mA |
| LED life time | - | － | － | 50,000 | － | Hr |
Função do pino de interface
1. LCM PIN Definition(CON4)
| Pin | Símbolo | Função | Remark |
|---|---|---|---|
| 1 | NC | No connector | |
| 2 | 5V | Raspberry Pi:Power 5V | |
| 3 | GPIO02 | Raspberry Pi:GPIO02 | |
| 4 | 5V | Raspberry Pi:Power 5V | |
| 5 | GPIO03 | Raspberry Pi:GPIO03 | |
| 6 | GND | Raspberry Pi:GND | |
| 7 | GPIO04 | Raspberry Pi:GPIO04 | |
| 8 | GPIO14 | Raspberry Pi:GPIO14 | |
| 9 | GND | Raspberry Pi:GND | |
| 10 | GPIO15 | Raspberry Pi:GPIO15 | |
| 11 | GPIO17 | Raspberry Pi:GPIO17 | |
| 12 | GPIO18 (PWM_BL) |
Raspberry Pi:GPIO18 (PWM adjusts the backlight brightness) | Note2 |
| 13 | GPIO27 | Raspberry Pi:GPIO27 | |
| 14 | GND | Raspberry Pi:GND | |
| 15 | GPIO22 | Raspberry Pi:GPIO22 | |
| 16 | GPIO23 | Raspberry Pi:GPIO23 | |
| 17 | NC | No connector | |
| 18 | GPIO24 | Raspberry Pi:GPIO24 | |
| 19 | GPIO10 | Raspberry Pi:GPIO10 | |
| 20 | GND | Raspberry Pi:GND | |
| 21 | GPIO09 | Raspberry Pi:GPIO09 | |
| 22 | GPIO25 | Raspberry Pi:GPIO25 | |
| 23 | GPIO11 | Raspberry Pi:GPIO11 | |
| 24 | GPIO08 | Raspberry Pi:GPIO08 | |
| 25 | GND | Raspberry Pi:GND | |
| 26 | GPIO07 | Raspberry Pi:GPIO07 | |
| 27 | ID_SD | Raspberry Pi:ID_SD | |
| 28 | ID_SC | Raspberry Pi:ID_SC | |
| 29 | GPIO05 | Raspberry Pi:GPIO05 | |
| 30 | GND | Raspberry Pi:GND | |
| 31 | GPIO06 | Raspberry Pi:GPIO06 | |
| 32 | GPIO12 | Raspberry Pi:GPIO12 | |
| 33 | GPIO13 | Raspberry Pi:GPIO13 | |
| 34 | GND | Raspberry Pi:GND | |
| 35 | GPIO19 | Raspberry Pi:GPIO19 | |
| 36 | GPIO16 | Raspberry Pi:GPIO16 | |
| 37 | GPIO26 | Raspberry Pi:GPIO26 | |
| 38 | GPIO20 | Raspberry Pi:GPIO20 | |
| 39 | GND | Raspberry Pi:GND | |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
2. LCM PIN Definition(CON5)
| Pin | Símbolo | Função | Remark |
|---|---|---|---|
| 1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA | Note1 |
| 2 | 5V | Raspberry Pi:Power 5V | |
| 3 | GPIO02 | Raspberry Pi:GPIO02 | |
| 4 | 5V | Raspberry Pi:Power 5V | |
| 5 | GPIO03 | Raspberry Pi:GPIO03 | |
| 6 | GND | Raspberry Pi:GND | |
| 7 | GPIO04 | Raspberry Pi:GPIO04 | |
| 8 | GPIO14 | Raspberry Pi:GPIO14 | |
| 9 | GND | Raspberry Pi:GND | |
| 10 | GPIO15 | Raspberry Pi:GPIO15 | |
| 11 | GPIO17 | Raspberry Pi:GPIO17 | |
| 12 | GPIO18 (PWM_BL) |
Raspberry Pi:GPIO18 (PWM adjusts the backlight brightness) | Note2 |
| 13 | GPIO27 | Raspberry Pi:GPIO27 | |
| 14 | GND | Raspberry Pi:GND | |
| 15 | GPIO22 | Raspberry Pi:GPIO22 | |
| 16 | GPIO23 | Raspberry Pi:GPIO23 | |
| 17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA | Note1 |
| 18 | GPIO24 | Raspberry Pi:GPIO24 | |
| 19 | GPIO10 | Raspberry Pi:GPIO10 | |
| 20 | GND | Raspberry Pi:GND | |
| 21 | GPIO09 | Raspberry Pi:GPIO09 | |
| 22 | GPIO25 | Raspberry Pi:GPIO25 | |
| 23 | GPIO11 | Raspberry Pi:GPIO11 | |
| 24 | GPIO08 | Raspberry Pi:GPIO08 | |
| 25 | GND | Raspberry Pi:GND | |
| 26 | GPIO07 | Raspberry Pi:GPIO07 | |
| 27 | ID_SD | Raspberry Pi:ID_SD | |
| 28 | ID_SC | Raspberry Pi:ID_SC | |
| 29 | GPIO05 | Raspberry Pi:GPIO05 | |
| 30 | GND | Raspberry Pi:GND | |
| 31 | GPIO06 | Raspberry Pi:GPIO06 | |
| 32 | GPIO12 | Raspberry Pi:GPIO12 | |
| 33 | GPIO13 | Raspberry Pi:GPIO13 | |
| 34 | GND | Raspberry Pi:GND | |
| 35 | GPIO19 | Raspberry Pi:GPIO19 | |
| 36 | GPIO16 | Raspberry Pi:GPIO16 | |
| 37 | GPIO26 | Raspberry Pi:GPIO26 | |
| 38 | GPIO20 | Raspberry Pi:GPIO20 | |
| 39 | GND | Raspberry Pi:GND | |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
Note1: The 3.3V supply current is limited; please pay special attention to use
Note2:PWM dimming frequency is about 100Hz
3. HDMI (only for DVI)
| Pin No. | Símbolo | I/O | Função | Remark |
|---|---|---|---|---|
| 1 | Rx2+ | I | +LVDS Differential Data Input | |
| 2 | GND | P | Ground | |
| 3 | Rx2- | I | -LVDS Differential Data Input | |
| 4 | Rx1+ | I | +LVDS Differential Data Input | |
| 5 | GND | P | Ground | |
| 6 | Rx1- | I | -LVDS Differential Data Input | |
| 7 | Rx0+ | I | +LVDS Differential Data Input | |
| 8 | GND | P | Ground | |
| 9 | Rx0- | I | -LVDS Differential Data Input | |
| 10 | RxC+ | I | +LVDS Differential Clock Input | |
| 11 | GND | P | Ground | |
| 12 | RxC- | I | -LVDS Differential Clock Input | |
| 13-16 | NC | - | No connection | |
| 17 | GND | P | Ground | |
| 18 | 5V | P | Power Supply | |
| 19 | Detect | I/O | Hot plug detect |
I: input, O: output, P: Power
4. USB PIN Definition (CON3)
| Pin | Símbolo | Função | Remark |
|---|---|---|---|
| 1 | 5V | Power Supply (5V) | |
| 2 | D- | Data line - | |
| 3 | D+ | Data line + | |
| 4 | NC | No connection | |
| 5 | GND | Power Ground |
