Home Produtos LCD TFT Painel TFT LCD com Placa de Controle Integrada WF50FSYBGDST0

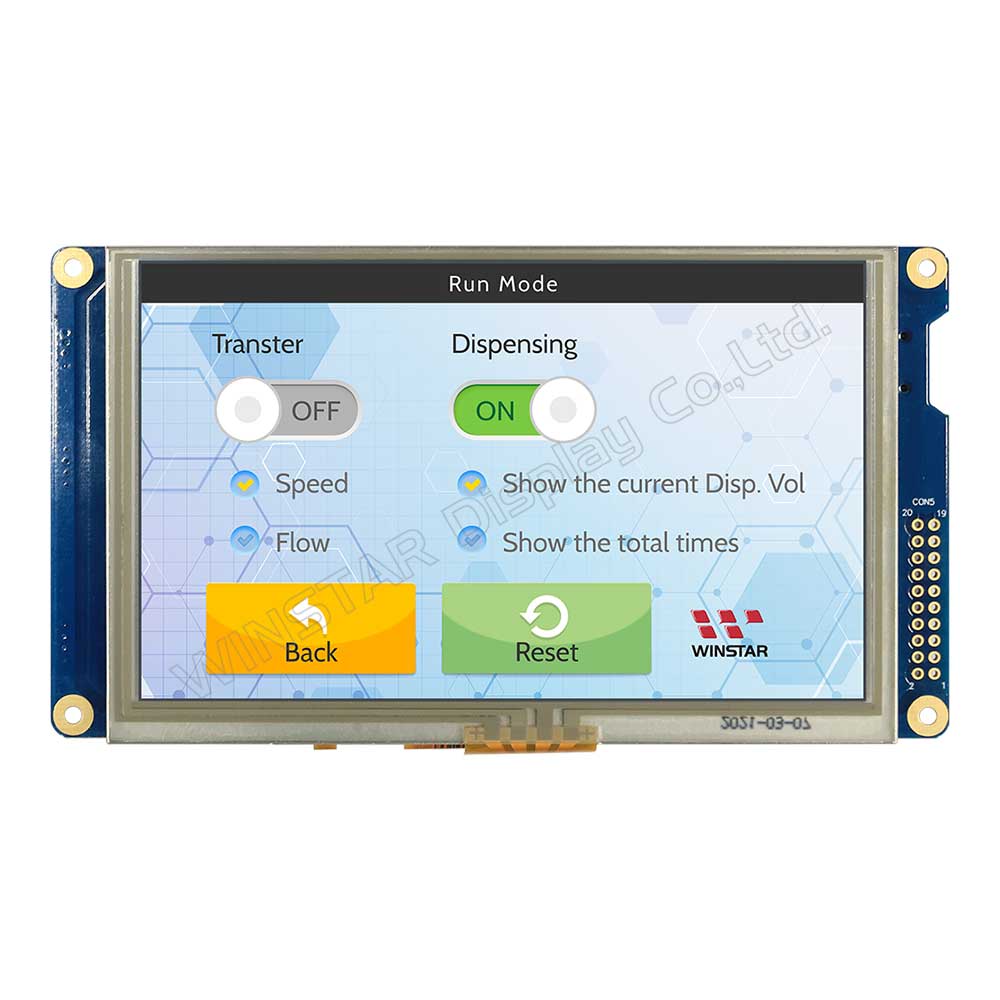

Módulo de Display TFT IPS LCD 5 polegadas 800x480 com Toque Resistivo e Placa de Controle BT815Q

Model No. WF50FSYBGDST0

►Tamanho: 5 polegadas
►Resolução: 800×480 pontos
►Direção de exibição: IPS
►Interface: SPI/QSPI
►Controlador BT816Q integrado
►Control-Board: Yes
►Brilho(cd/m²): 650
►Quadro com furo passante: Yes
►Tela de Toque: Com painel de toque resistivo (RTP)
►Temperatura de operação : -20~+70°C

Descrição

WF50FSYBGDST0 é um módulo de exibição TFT-LCD IPS de 5 polegadas com painel sensível ao toque resistivo (RTP) e resolução de 800x480 pixels. Este módulo é equipado com o IC controlador BT816Q e inclui uma placa de controle embutida. Ele suporta as interfaces SPI e QSPI. A interface QSPI pode alcançar uma taxa de dados quatro vezes mais rápida em comparação com a interface SPI padrão, proporcionando um desempenho de exibição mais suave. A série de controladores BT815/6, integrada com a tecnologia EVE (Embedded Video Engine), simplifica a arquitetura do sistema. A tecnologia EVE é um conceito revolucionário que utiliza uma abordagem orientada a objetos para criar interfaces homem-máquina (HMIs) de alta qualidade. Essa tecnologia oferece suporte para exibição, áudio e toque, permitindo que os engenheiros projetem HMIs rapidamente e de maneira eficiente, proporcionando uma solução poderosa para displays de alta resolução, ao mesmo tempo que reduz os custos com materiais.

O WF50FSYBGDST0 adota um painel IPS, que oferece a vantagem de um ângulo de visão mais amplo: Esquerda: 80° / Direita: 80° / Cima: 80° / Baixo: 80° (típico). Ele possui uma relação de contraste de 1000:1 (típica) e um brilho de 650 nits (típico). O painel anti-reflexo possui uma proporção de aspecto de 5:3. A série WF50F SPI também oferece uma opção de painel de toque capacitivo projetado (PCAP). Para mais informações detalhadas, consulte a página da Web do WF50FSYBGDSGA.

O WF50FSYBGDST0 funciona com um sinal de controle de 3,3V e vem com um dispositivo de armazenamento Flash de 32MB embutido, sem slot para MicroSD. Se os clientes necessitarem de um sinal de controle de 5V para compatibilidade com placas Arduino, não hesite em entrar em contato conosco. O modelo WF50F funciona em temperaturas de -20°C a +70°C e tem uma faixa de temperatura de armazenamento de -30°C a +80°C.

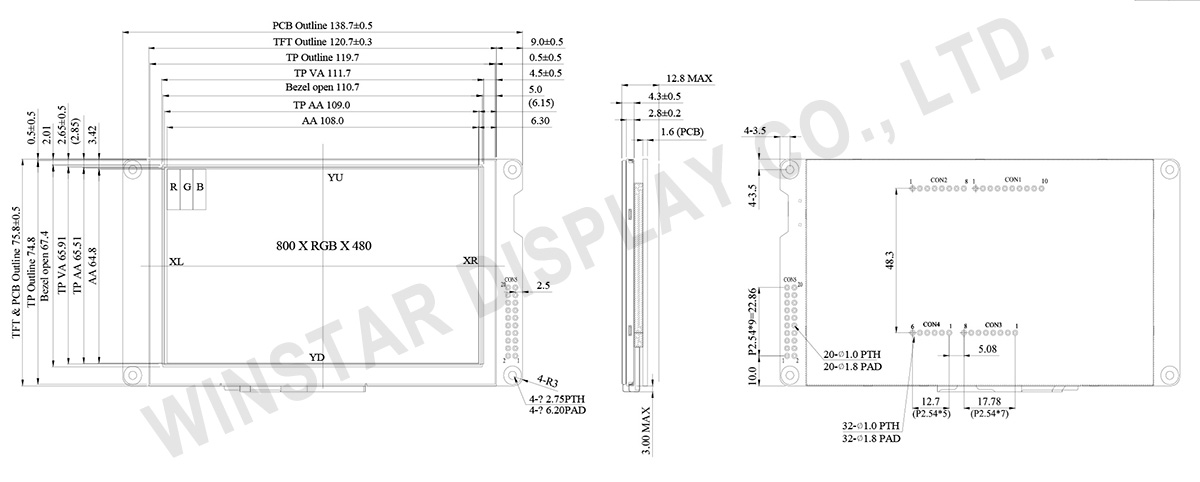

DRAWING

5-inch 800x480 TFT IPS LCD Module with Resistive Touch & BT815Q Control Board - WF50FSYBGDST0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 5 polegadas
Matriz de pontos 800 × 3(RGB) × 480 pontos
Dimensão do módulo 138.7 (W) × 75.8 (H) × 12.8(D)(MAX) mm
Área ativa 108 × 64.8 mm
Distância entre pontos 0.135(W) × 0.135(H) mm
Tipo LCD TFT, Preto, Transmissivo
Direção de exibição 80/80/80/80
Relação de aspecto 5:3
Tipo de luz de fundo LED, Branco
IC do controlador BT816Q
TFT Interface SPI/QSPI
Painel de toque painel de toque resistivo
Superfície Anti-Refletor

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Item Símbolo Condição Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage For VDD VDD 3.1 3.3 3.5 V
Supply Current For VDD IDD VDD=3.3V 96 144 mA
Supply Voltage For VLED VLED 4.5 5 5.5 V
Supply Current For VLED ILED VLED=+5V 334 500 mA

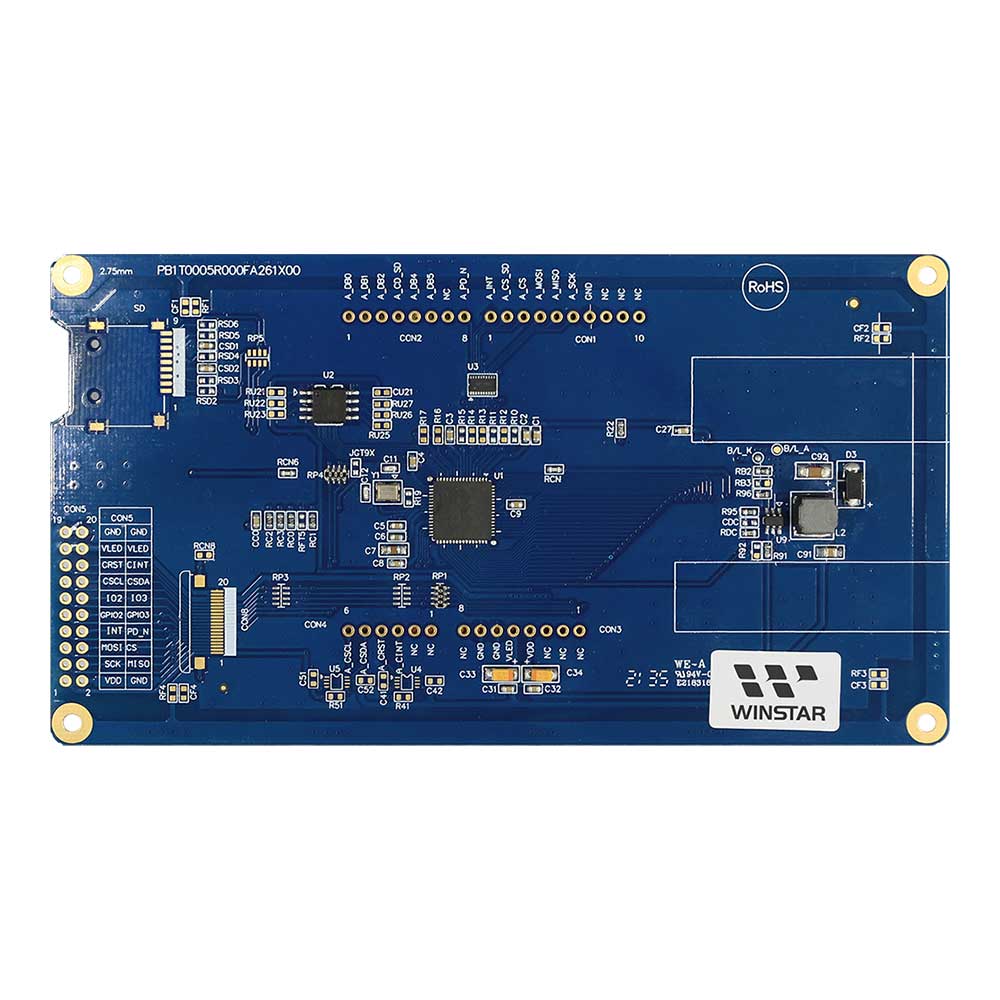

Função do pino de interface

LCM PIN Definition (CON5)

Pin Símbolo I/O Função
1 VDD P 3.3V power supply input
2 GND P Ground
3 SCK I SPI clock input
4 MISO O SPI Single mode: SPI MISO output
SPI Dual/Quad mode: SPI data line 1
5 MOSI I SPI Single mode: SPI MOSI input
SPI Dual/Quad mode: SPI data line 0
6 CS I SPI slave select input
7 INT OD/O Interrupt to host, open drain output(default) or push-pull output, active low
8 PD_N I Chip power down mode control input, active low. Connect to MCU GPIO for power management or hardware reset function
9 GPIO2 I/O General purpose IO 2
10 GPIO3 I/O General purpose IO 3
11 IO2 I/O SPI Single/Dual mode: General purpose IO 0
SPI Quad mode: SPI data line 2
12 IO3 I/O SPI Single/Dual mode: General purpose IO 1
SPI Quad mode: SPI data line 3
13 NC - No connection
14 NC - No connection
15 NC - No connection
16 NC - No connection
17 VLED P 5V power supply input
18 VLED P 5V power supply input
19 GND P Ground
20 GND P Ground
