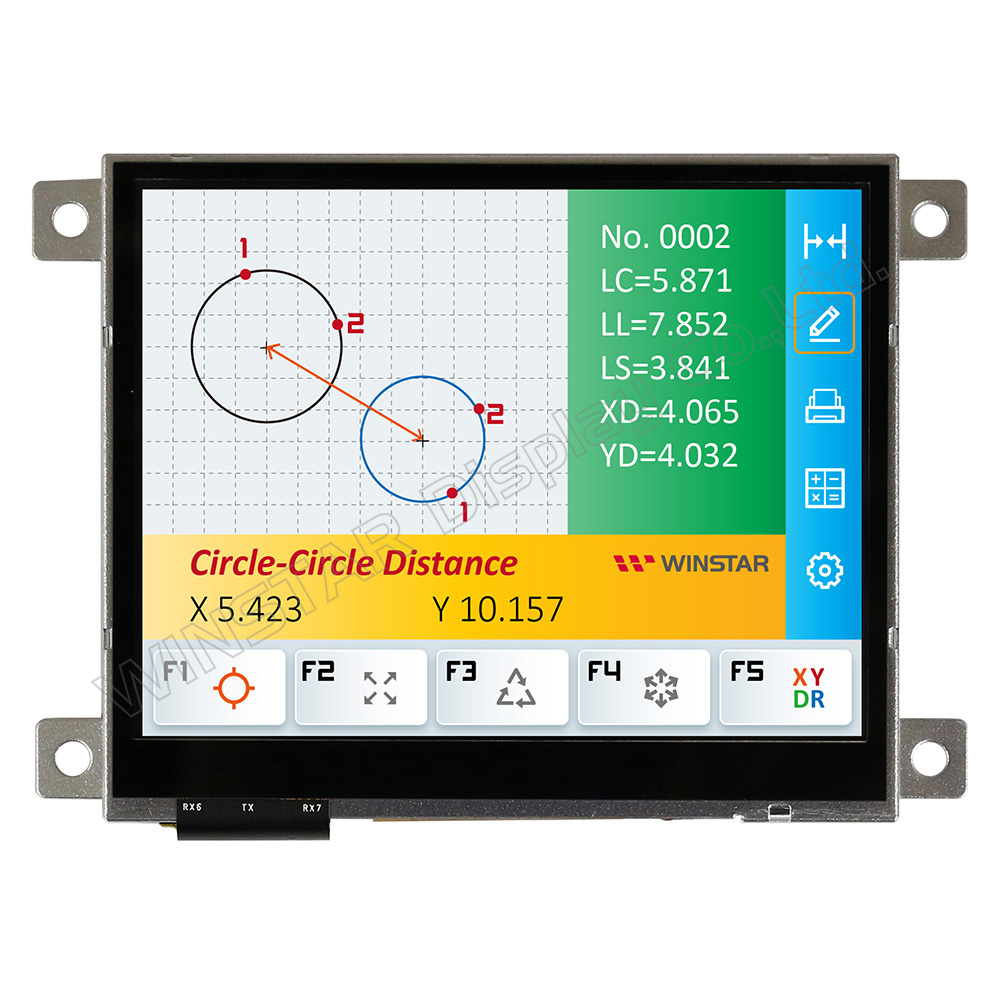

Módulo de Display TFT LCD IPS de 3,5 polegadas com Placa de Controle e Toque Capacitivo

Model No. WF35XTYBCDBG0

►Tamanho: 3,5 polegadas
►Resolução : 320 x 240 pontos
►Direção de exibição: IPS
►Interface : MCU
►Controlador SSD1963 integrado
►Placa de controle : Yes
►Brilho(cd/m²) : 400
►Quadro com furo passante : Yes
►Tela de Toque: Com painel de toque capacitivo (PCAP)
►Detect Point : 5 Fingers

Descrição

O WF35XTYBCDBG0 é um módulo de display TFT LCD de 3,5 polegadas com uma placa de controle, apresentando a tecnologia de painel IPS para precisão de cores superior e amplos ângulos de visão de 80° em todas as direções. Com uma resolução de 320x240 pixels e uma proporção de aspecto de 4:3, este módulo inclui uma placa de controle SSD1963 e suporta as opções de interface 8080 family MPU 8-bit e 16-bit. Ele utiliza o protocolo de leitura/gravação I2C via o conector de 36 pinos, com os pinos 33 a 36 pré-definidos para o fornecimento de luz de fundo, eliminando a necessidade de um circuito extra de luz de fundo.

Equipado com uma Projected Capacitive Touch Screen, o WF35XTYBCDBG0 integra o IC ILI2130, suportando a interface I2C e a funcionalidade de toque de 5 pontos. O módulo também apresenta furos passantes para fácil montagem e uso.

Condições de Operação:

  • Temperatura de operação: -20℃ a +70℃
  • Temperatura de armazenamento: -30℃ a +80℃
  • Fonte de alimentação LCM: 3,0V a 3,3V (típico: 3,1V)
  • Brilho: 400 nits
  • Razão de contraste: 800:1 (valor típico)


Opções Disponíveis:

  • Sem Painel Touch: Modelo WF35XTYBCDBN0 para aplicações sem toque.
  • Painel Touch Resistivo: Modelo WF35XTYBCDBT0, suportando um sinal de 4 linhas (X1, Y1, X2, Y2).

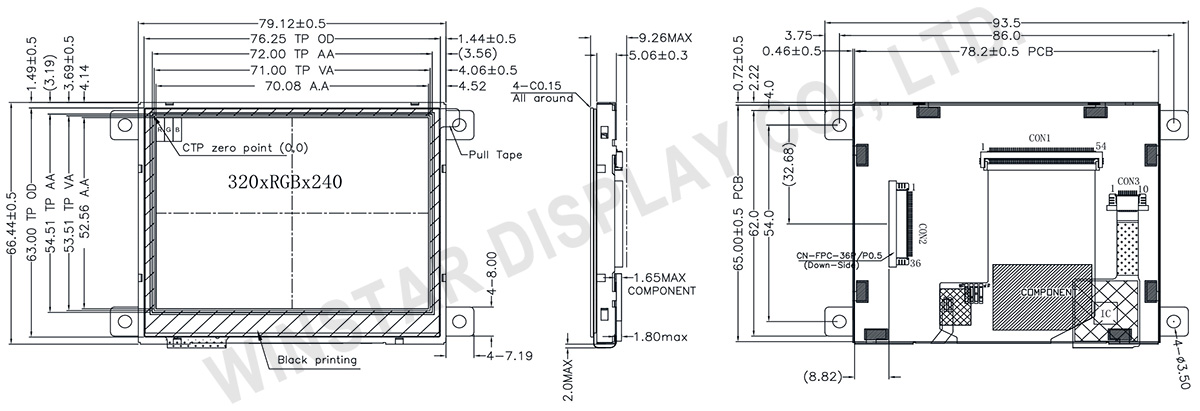

DRAWING

WF35XTYBCDBG0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 3.5 polegadas
Matriz de pontos 320 × RGB × 240(TFT) pontos
Dimensão do módulo 93.5 × 66.44 × 9.26 mm
Área ativa 70.08 × 52.56 mm
Distância entre pontos 0.073 × 0.219 mm
Tipo LCD TFT, Preto, Transmissivo
Direção de exibição 80/80/80/80
Relação de aspecto 4:3
IC controlador SSD1963
Interface Digital 8080 family MPU 8bit/16bit
Tipo de luz de fundo LED, Branco
PCAP IC ILI2130 ou equivalente
Interface PCAP I2C
Versão do FW PCAP 0x07.0x00.0x00.0x00.0x00.0x35.0x5A.0x01
Resolução PCAP 16384*16384
Painel de toque painel de toque capacitivo
Superfície Reflexo

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Item Symbol Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage For LCM VDD 3.0 3.1 3.3 V
Supply Current For LCM IDD 176 265 mA

Função do pino de interface

Definição dos Pinos LCM (CON2)

Pin Símbolo Função
1 GND System ground pin of the IC.Connect to system ground.
2 VDD Power Supply : +3.3V
3 BL_E Backlight control signal , H: On \ L: Off
4 D/C Data/Command select
5 WR Write strobe signal
6 RD Read strobe signal
7 DB0 Data bus
8 DB1 Data bus
9 DB2 Data bus
10 DB3 Data bus
11 DB4 Data bus
12 DB5 Data bus
13 DB6 Data bus
14 DB7 Data bus
15 DB8 Data bus (When select 8bits Mode, this pin is NC)
16 DB9 Data bus (When select 8bits Mode, this pin is NC)
17 DB10 Data bus (When select 8bits Mode, this pin is NC)
18 DB11 Data bus (When select 8bits Mode, this pin is NC)
19 DB12 Data bus (When select 8bits Mode, this pin is NC)
20 DB13 Data bus (When select 8bits Mode, this pin is NC)
21 DB14 Data bus (When select 8bits Mode, this pin is NC)
22 DB15 Data bus (When select 8bits Mode, this pin is NC)
23 NC No connect
24 CTP_INT CTP_External interrupt to the host
25 CS Chip select
26 RESET Hardware reset
27-28 NC No connect
29 CTP_SCL CTP_I2C clock input
30 CTP_SDA CTP_I2C data input and output
31 CTP_RST CTP_External Reset, Low is active
32 NC No connect
33-34 VLED- VLED- for B/L LED inverter (GND)
35-36 VLED+ VLED+ for B/L LED inverter (+3.3V)
