Model No. WFN0360A2T0YAMNN000
►Tamanho: 3.6 polegadas (modo retrato)
►Resolução : 280x712 pontos
►Direção de exibição: IPS
►Interface : MIPI DSI
►Driver IC : FL7703NI
►Placa de controle: Não
►Brilho (cd/m²): 500
►Quadro com furo passante: Não
►Tela de toque: Não

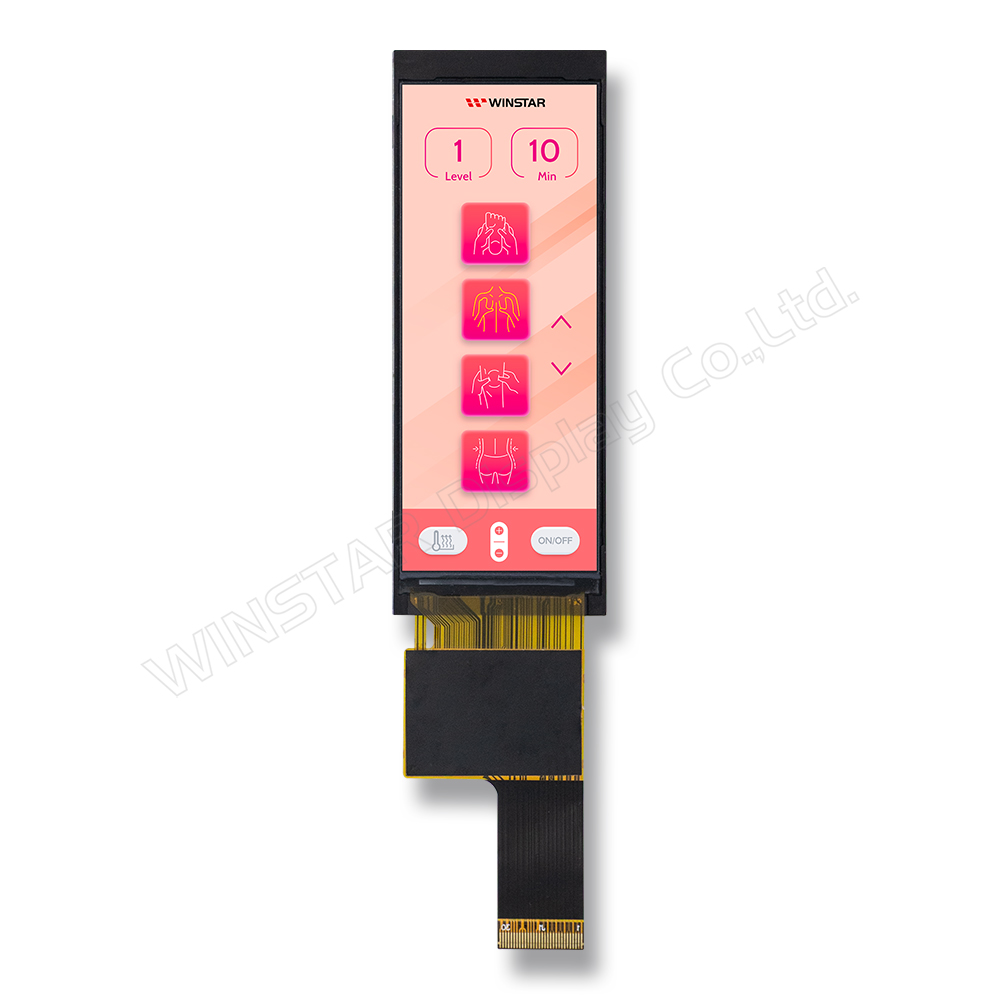

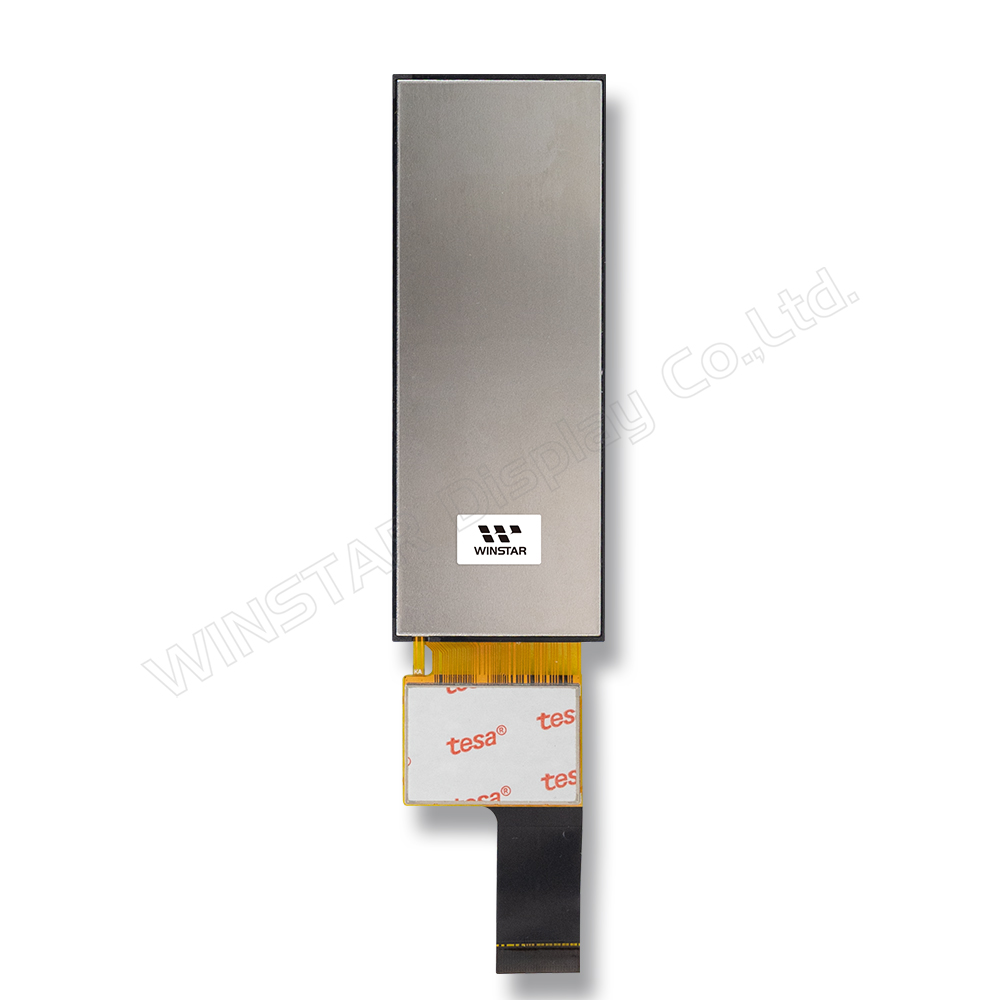

O WFN0360A2T0YAMNN000 é um módulo TFT-LCD tipo bar de 3,6 polegadas em orientação vertical. Possui resolução de 280×712 pixels, tecnologia IPS com ângulos de visão de 85/85/85/85, brilho de 500 cd/m² e taxa de contraste de 1200:1. O módulo utiliza interface MIPI de 4 vias, superfície anti-reflexo e driver IC FL7703NI ou equivalente.
Com seu design em formato alongado, este display é especialmente indicado para sistemas de áudio profissional, equipamentos de áudio rack 1U, sistemas de gerenciamento de energia e dispositivos médicos para uso interno.
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 3.6 | polegadas |
| Matriz de pontos | 280 x RGB x 712 (TFT) | pontos |

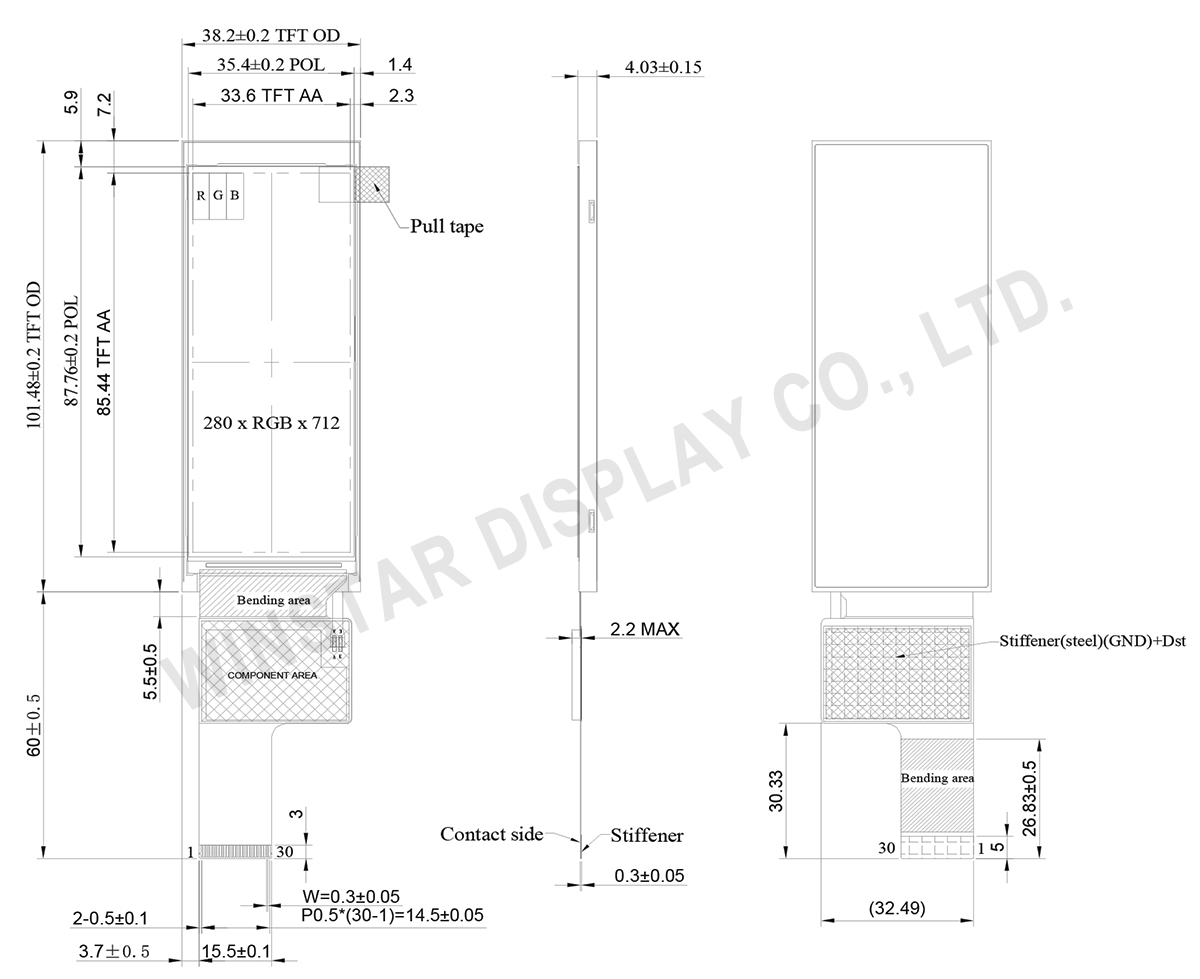

| Dimensão do módulo | 38.2 x 101.48 x 4.03 | mm |
| Área ativa | 33.6 x 85.44 | mm |
| Distância entre pontos | 0.12 x 0.12 | mm |
| Tipo LCD | TFT, Preto, Transmissivo | |
| Ângulo de exibição | 85/85/85/85 | |
| Interface TFT | 4-Lanes MIPI | |
| Tipo de luz de fundo | LED, Branco | |
| IC de driver TFT | FL7703NI ou equivalente | |
| Painel Tátil | Sem Painel Tátil | |
| Superfície | Anti-Refletor | |
| Item | Símbolo | Valor Min | Típico | Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Analog Supply voltage | VCC | 2.5 | 2.8 | 3.3 | V |
| Analog supply current | ICC | - | 65 | 98.0 | mA |
| Logic input voltage | VIH | 0.7*VCC | - | VCC | V |
| VIL | GND | - | 0.3*VCC | V |
| Parâmetro | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Corrente LED | - | - | 90 | - | mA |
| Tensão LED | VLED+ | 5.5 | 6.0 | 6.8 | V |
| Vida útil do LED | - | 50,000 | - | - | Hr |
| Pin No. | Símbolo | DESCRIÇÃO |
|---|---|---|
| 1 | GND | Ground. |
| 2 | D3N | MIPI data input pins |
| 3 | D3P | |
| 4 | GND | Ground. |
| 5 | D2N | MIPI data input pins |
| 6 | D2P | |
| 7 | GND | Ground. |
| 8 | CLKN | MIPI clock input pins. |
| 9 | CLKP | |
| 10 | GND | Ground. |
| 11 | D1N | MIPI data input pins |
| 12 | D1P | |
| 13 | GND | Ground. |
| 14 | D0N | MIPI data input pins |
| 15 | D0P | |
| 16 | GND | Ground. |
| 17 | GND | Ground. |
| 18 | TE | Tearing effect output pin to synchronize to frame writing. If not used, open this pin |
| 19 | RESET | Reset signal pin |
| 20 | GND | Ground. |
| 21-23 | VCC | Power supply |
| 24 | GND | Ground. |
| 25-26 | NC | Not connect |
| 27-28 | VLED- | LED cathode |
| 29-30 | VLED+ | LED anode |
