Modellnummer WFN0360A2T0YAMNN000
►Größe: 3.6 Zoll (Porträtmodus)
►Auflösung: 280x712 Punkten
►Betrachtungsrichtung: IPS
►Schnittstelle: MIPI DSI
►Treiber IC : FL7703NI
►Steuerplatine: Nein
►Helligkeit (cd/m²): 500
►Durchsteckrahmen: Nein
►Touchscreen: Nein

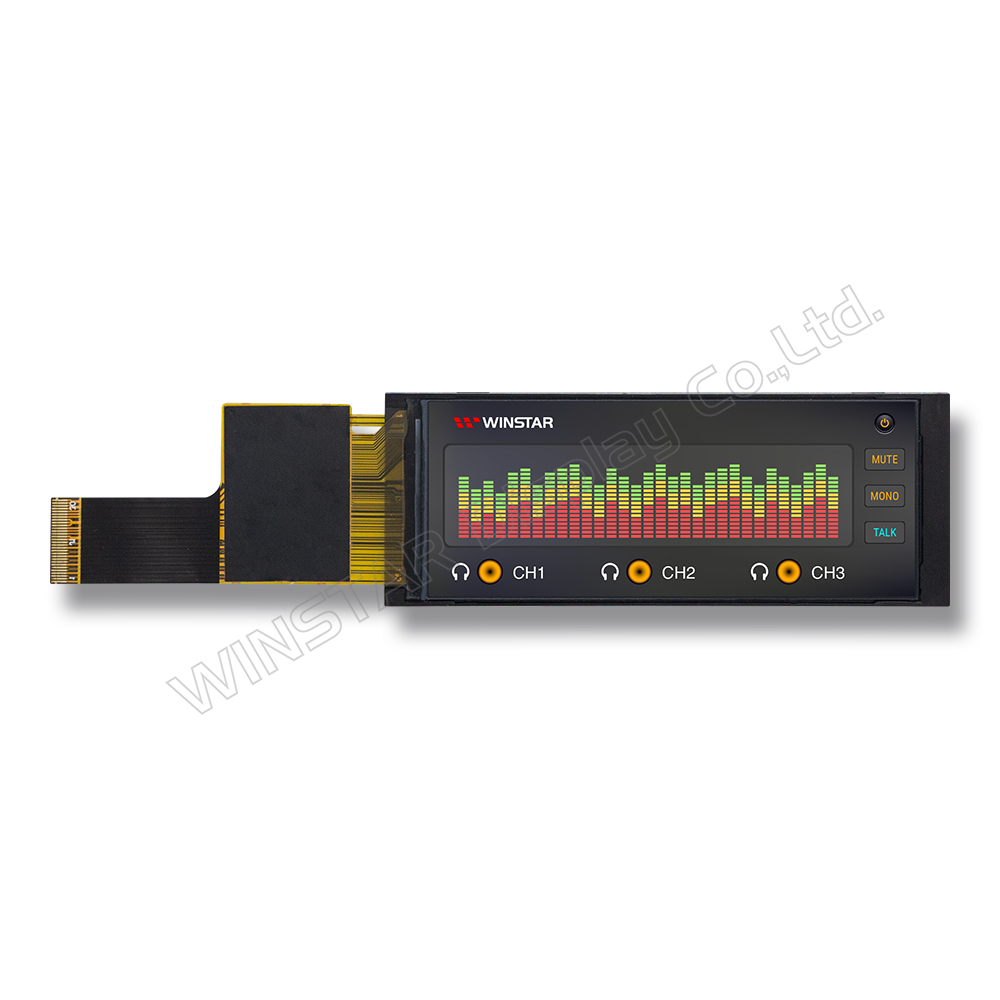

Das WFN0360A2T0YAMNN000 ist ein 3,6-Zoll-TFT-LCD-Modul im Bar-Type-Format mit vertikaler Ausrichtung. Es verfügt über eine Auflösung von 280×712 Pixeln, IPS-Technologie mit 85/85/85/85 Betrachtungswinkeln, eine Helligkeit von 500 cd/m² und ein Kontrastverhältnis von 1200:1. Das Modul verwendet ein 4-Lane-MIPI-Interface, eine entspiegelte Oberfläche und den Treiber-IC FL7703NI oder ein gleichwertiges Modell.
Durch sein längliches Design eignet sich dieses Display besonders für Pro-Audio-Systeme, 1U-Rackmount-Audiogeräte, Energiemanagementsysteme und medizinische Geräte für den Innenbereich.
| Artikel | Ausmaß | Einheit |
|---|---|---|
| Größe (Diagonale) | 3,6 | Zoll |
| Punktmatrix | 280 x RGB x 712 (TFT) | dots |
| Module Ausmaß | 38,2 x 101,48 x 4,03 | mm |
| Aktiver Bereich | 33,6 x 85,44 | mm |
| Pixelabstand | 0,12 x 0,12 | mm |
| LCD-Typ | TFT, schwarz ,Transmissiv | |
| Betrachtungswinkel | 85/85/85/85 | |
| TFT-Schnittstelle | 4-Lanes MIPI | |
| Backlight-Typ | LED, Weiß | |
| TFT-Treiber-IC | FL7703NI oder gleichwertig | |
| Touchscreen | ohne Touchscreen | |
| Oberfläche | Anti-Reflextion | |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Betriebstemperatur | TOP | -20 | － | +70 | ℃ |
| Lagertemperatur | TST | -30 | － | +80 | ℃ |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Analog Supply voltage | VCC | 2,5 | 2,8 | 3,3 | V |
| Analog supply current | ICC | - | 65 | 98,0 | mA |
| Logic input voltage | VIH | 0,7*VCC | - | VCC | V |
| VIL | GND | - | 0,3*VCC | V |
| Parameter | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| LED-Strom | - | - | 90 | - | mA |
| LED-Spannung | VLED+ | 5,5 | 6,0 | 6,8 | V |
| LED-Lebensdauer | - | 50000 | - | - | Hr |
| Pin No. | Symbol | Beschreibung |
|---|---|---|
| 1 | GND | Ground. |
| 2 | D3N | MIPI data input pins |
| 3 | D3P | |
| 4 | GND | Ground. |
| 5 | D2N | MIPI data input pins |
| 6 | D2P | |
| 7 | GND | Ground. |
| 8 | CLKN | MIPI clock input pins. |
| 9 | CLKP | |
| 10 | GND | Ground. |
| 11 | D1N | MIPI data input pins |
| 12 | D1P | |
| 13 | GND | Ground. |
| 14 | D0N | MIPI data input pins |
| 15 | D0P | |
| 16 | GND | Ground. |
| 17 | GND | Ground. |
| 18 | TE | Tearing effect output pin to synchronize to frame writing. If not used, open this pin |
| 19 | RESET | Reset signal pin |
| 20 | GND | Ground. |
| 21-23 | VCC | Power supply |
| 24 | GND | Ground. |
| 25-26 | NC | Not connect |
| 27-28 | VLED- | LED cathode |
| 29-30 | VLED+ | LED anode |
