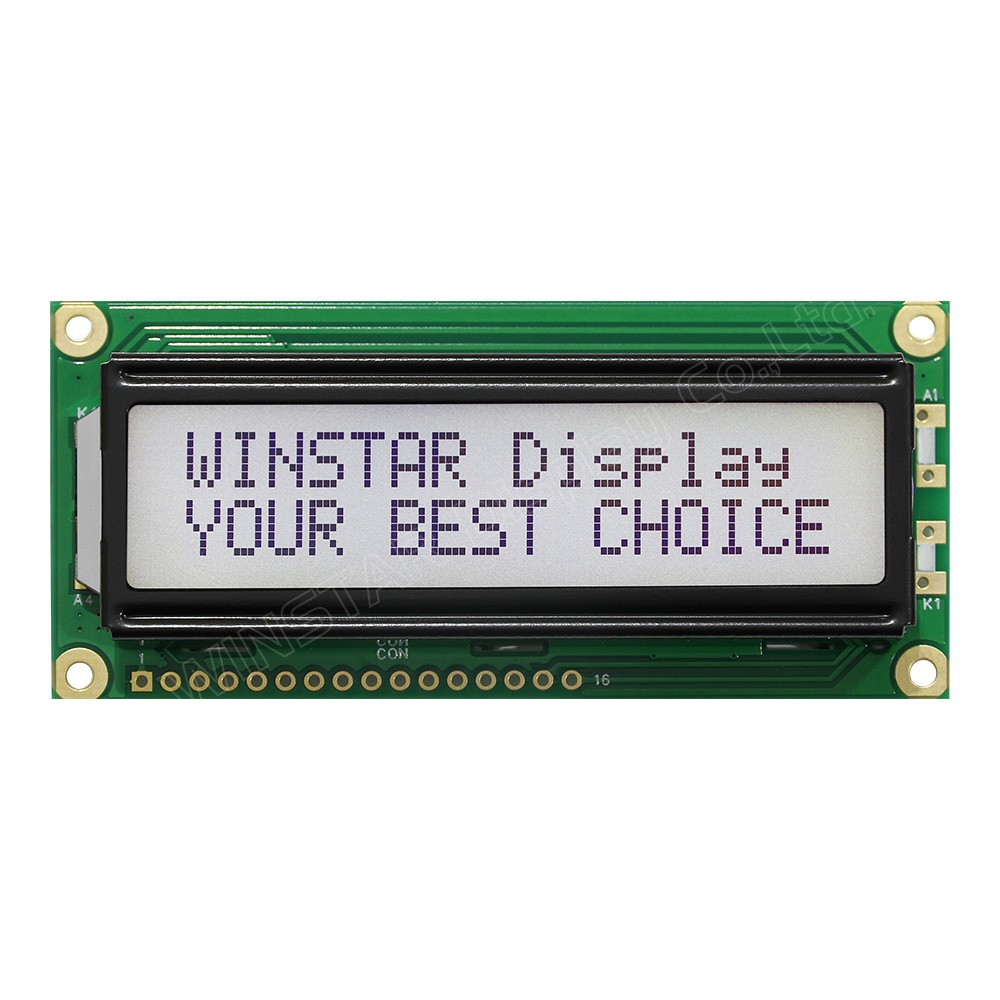

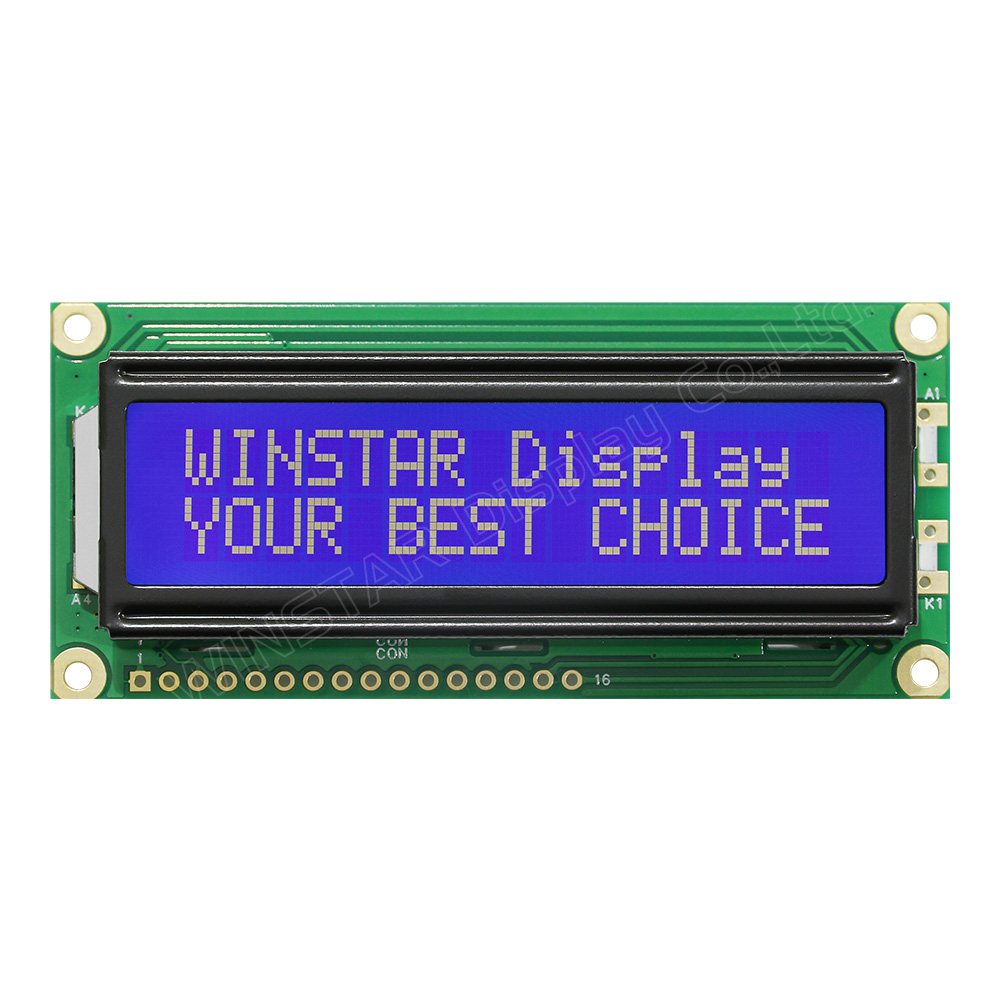

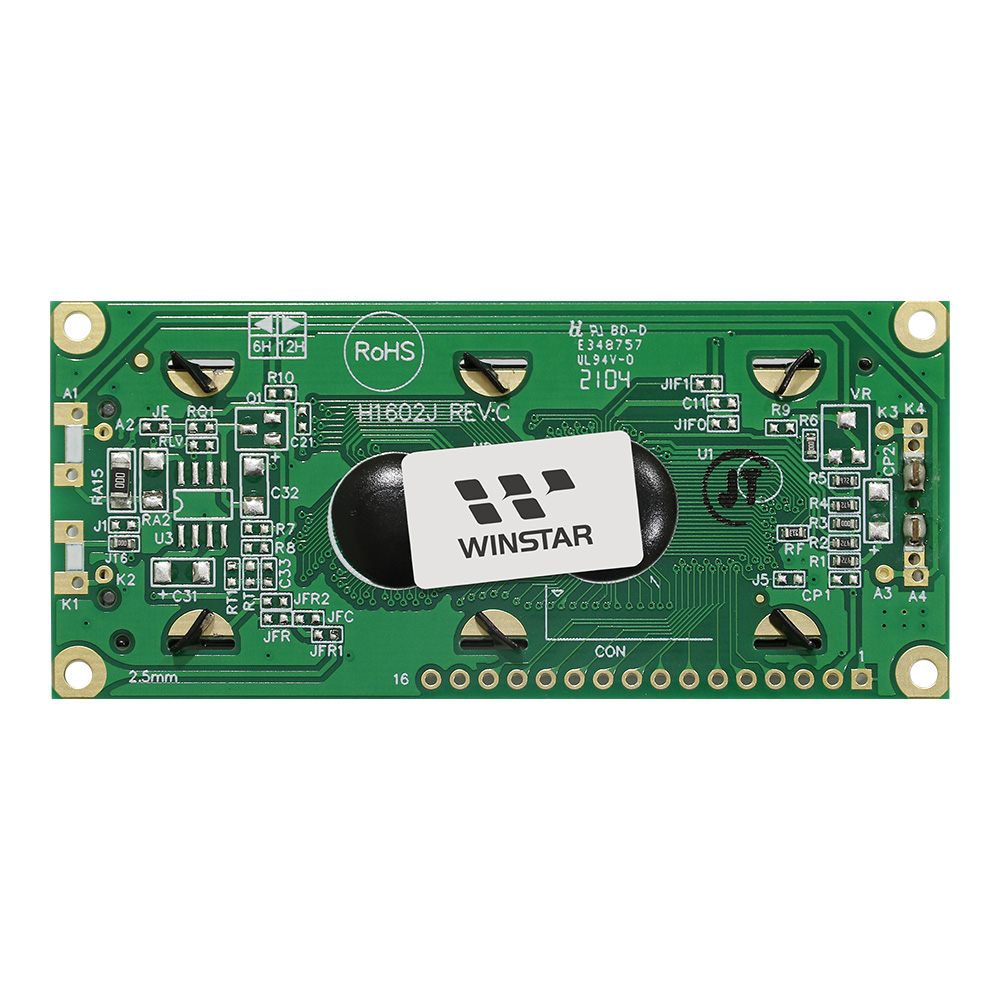

Display LCD de Caractere 16x2

Model No. WH1602J

►LCD de Caractere 16x2
►Tipo: Caractere
►Estrutura: COB
►Tamanho: 2,26 polegadas
►16 caracteres x 2 linhas
►5x8 pontos inclui cursor
►Fonte de alimentação de +5V (Também disponível para +3V)
►A opção de tensão negativa está disponível apenas para a fonte de alimentação de +3V

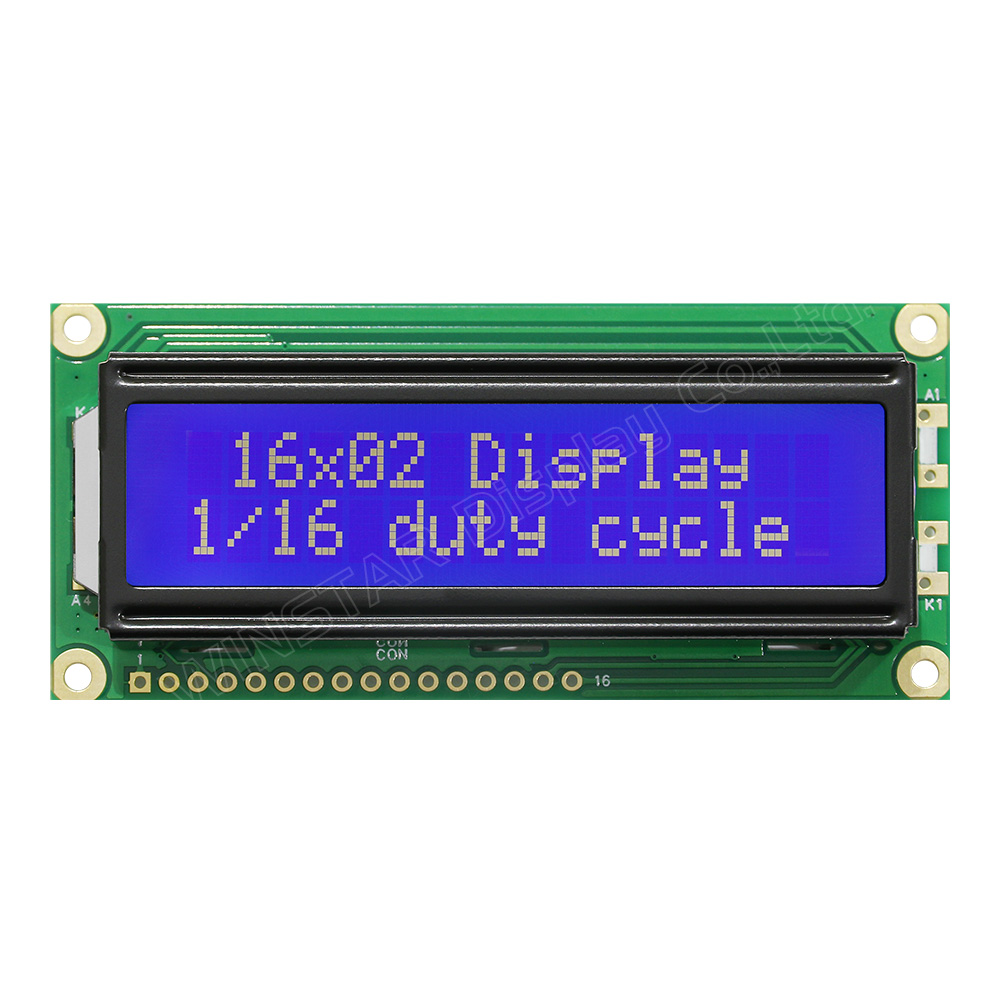

►1/16 duty cycle
►LED pode ser controlado pelos PIN1, PIN2, PIN15, PIN16 ou A e K
►Interface : 6800 (ST7066 IC), opção SPI/I2C (RW1063 IC)

PDF DOWNLOAD

DEMO CODE ADD TO INQUIRY

PREV. BACK to LIST NEXT

Descrição

►WH1602J : 6800 interface (ST7066 IC)
►WH1602J1 : SPI interface (RW1063 IC)
►WH1602J2 : I2C interface (RW1063 IC)

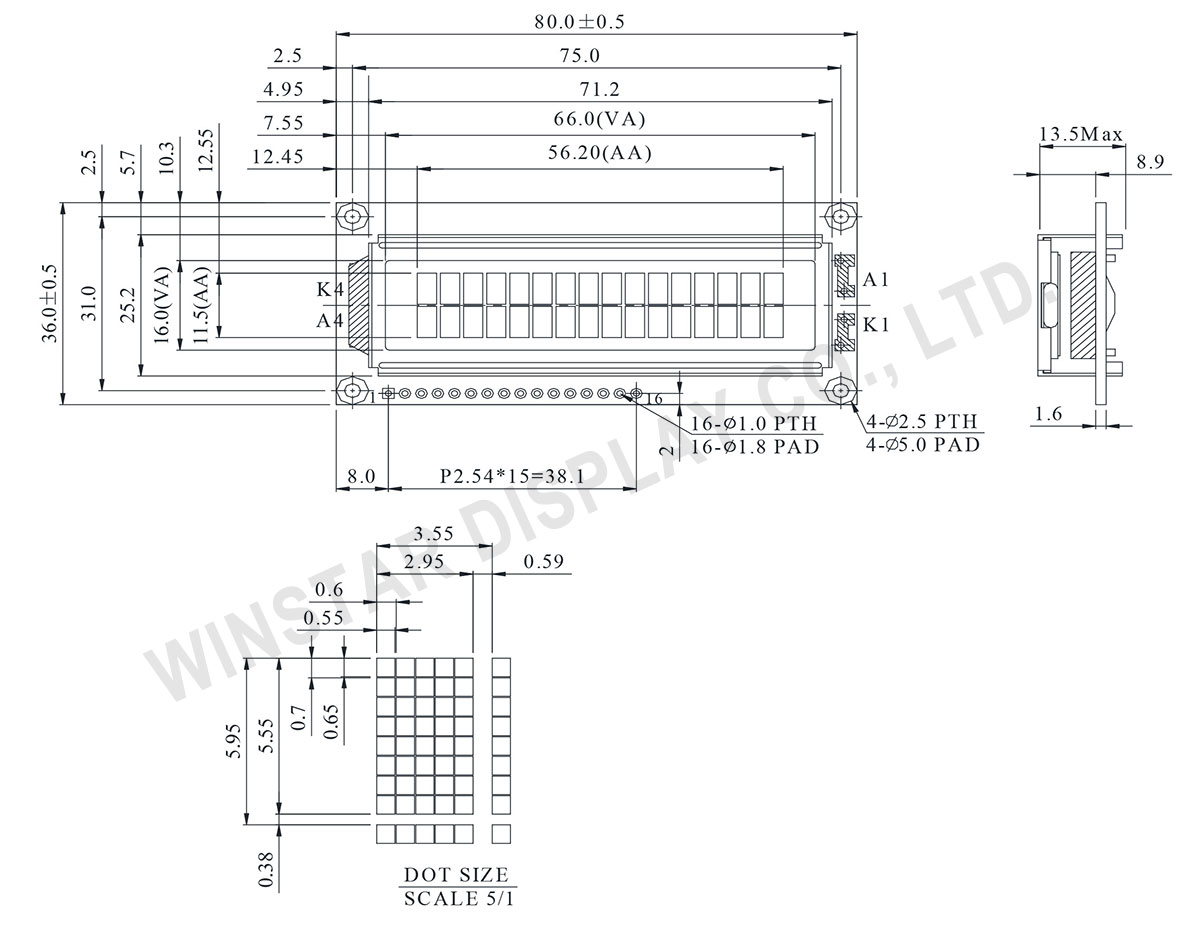

DRAWING

WH1602J - 16x2 Character Small LCD Module, Medium LCD Module

Data source ref:WH1602J-TFH-JT#

SPECIFICATIONS

Dados Mecânicos

Item	Dimensão	Unidade
Number of Characters	16 Caracteres x 2 linhas	－
Dimensão do módulo	80.0 x 36.0 x 13.5 (MAX)	mm
Área de visualização	66.0 x 16.0	mm
Área ativa	56.20 x 11.5	mm
Tamanho do ponto	0.55 x 0.65	mm
Distância entre pontos	0.60 x 0.70	mm
Tamanho do Caracteres	2.95 x 5.55	mm
Distância entre Caracteres	3.55 x 5.95	mm
Duty	1/16
Tipo de luz de fundo	LED
IC	ST7066U
Interface	6800

Classificações Máximas Absolutas

Item	Símbolo	Valor Min	Valor Típico	Valor Máximo	Unidade
Temperatura de operação	TOP	-20	－	+70	℃
Temperatura de armazenamento	TST	-30	－	+80	℃
Input Voltage	VI	VSS	－	VDD	V
Supply Voltage For Logic	VDD-VSS	-0.3	－	7	V
Supply Voltage For LCD	VDD-Vo	-0.3	－	13	V

Características Eletrônicas

Item	Símbolo	Condição	Valor Min	Valor Típico	Valor Máximo	Unidade
Supply Voltage For Logic	VDD-VSS	－	4.5	5.0	5.5	V
Supply Voltage For LCD	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 3.6 3.2	－ 3.7 －	5.2 3.8 －	V V V
Input High Volt.	VIH	－	0.7 VDD	－	VDD	V
Input Low Volt.	VIL	－	Vss	－	0.6	V
Output High Volt.	VOH	－	3.9	－	VDD	V
Output Low Volt.	VOL	－	0	－	0.4	V
Supply Current	IDD	VDD=5.0V	1.0	1.2	1.5	mA

Função do pino de interface

Pin No.	Símbolo	Level	DESCRIÇÃO
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	VO	(Variable)	Operating voltage for LCD
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read L: Write
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	A	－	Power supply for B/L(+)
16	K	－	Power supply for B/L(-)
