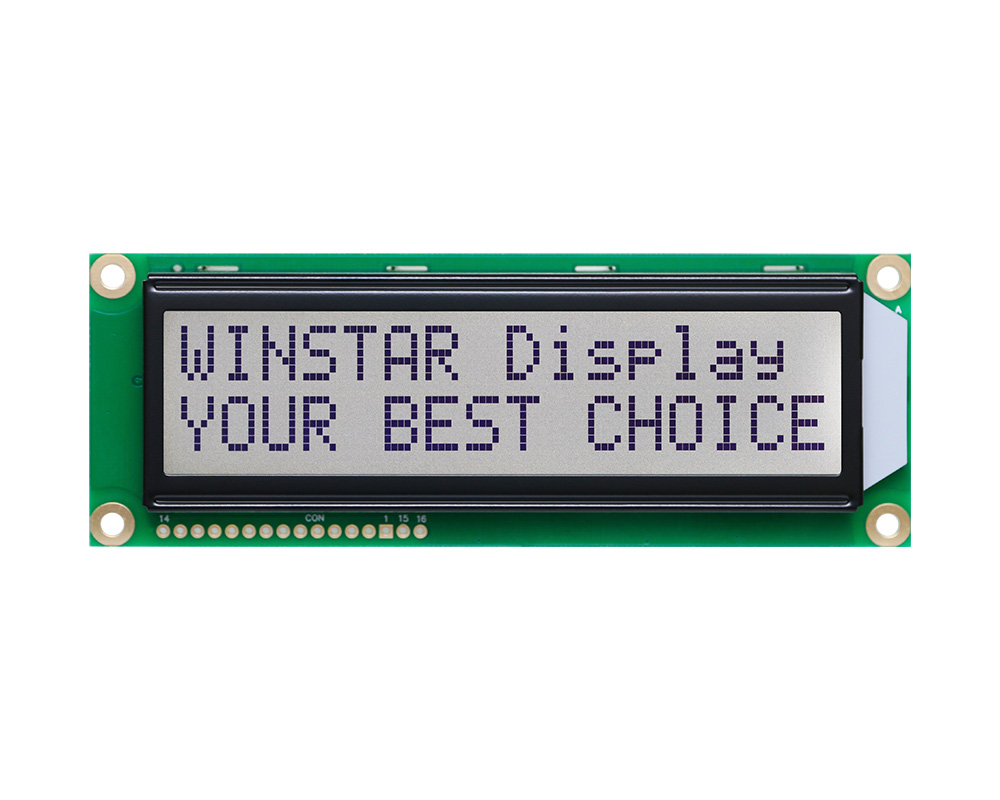

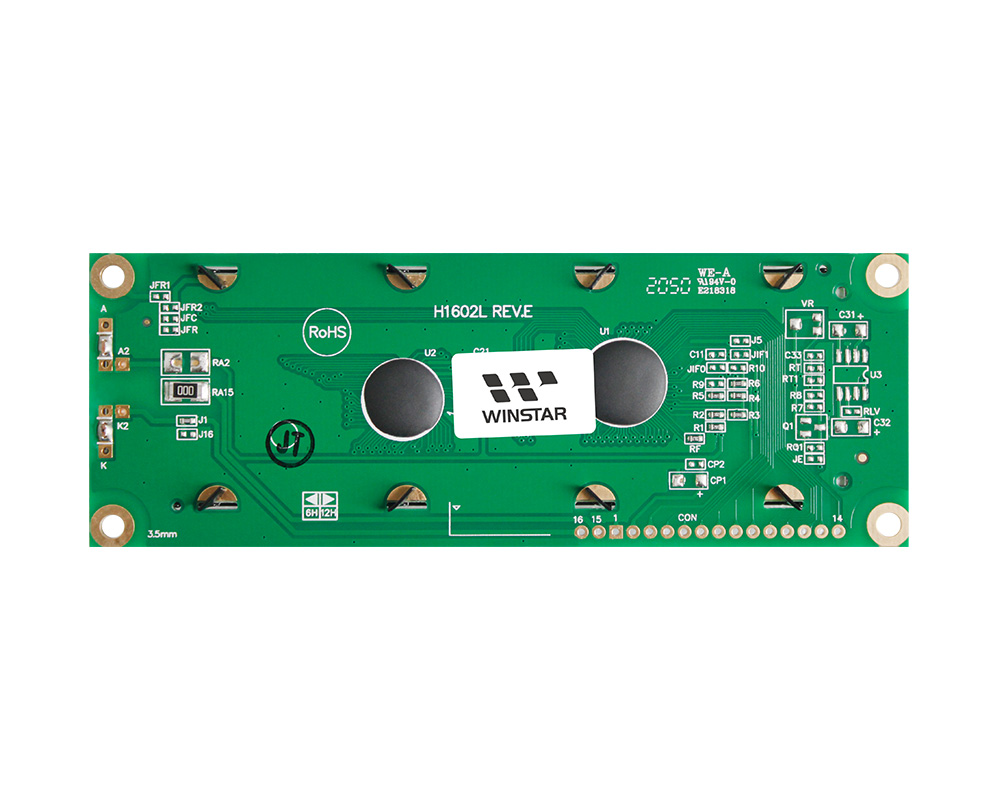

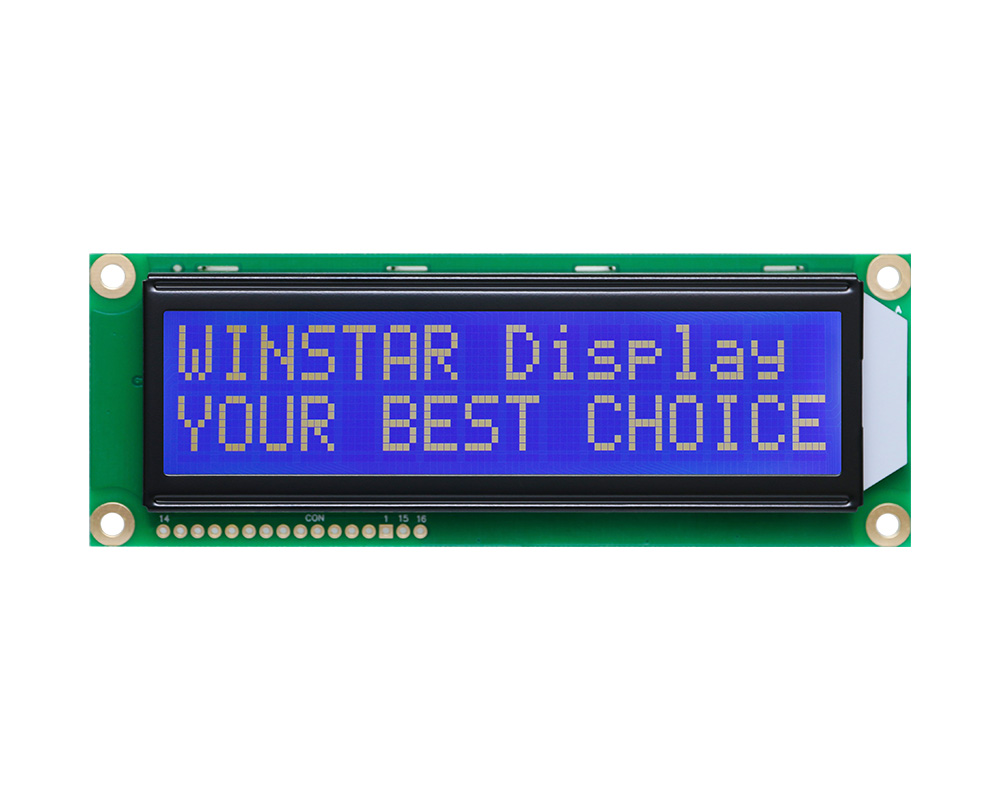

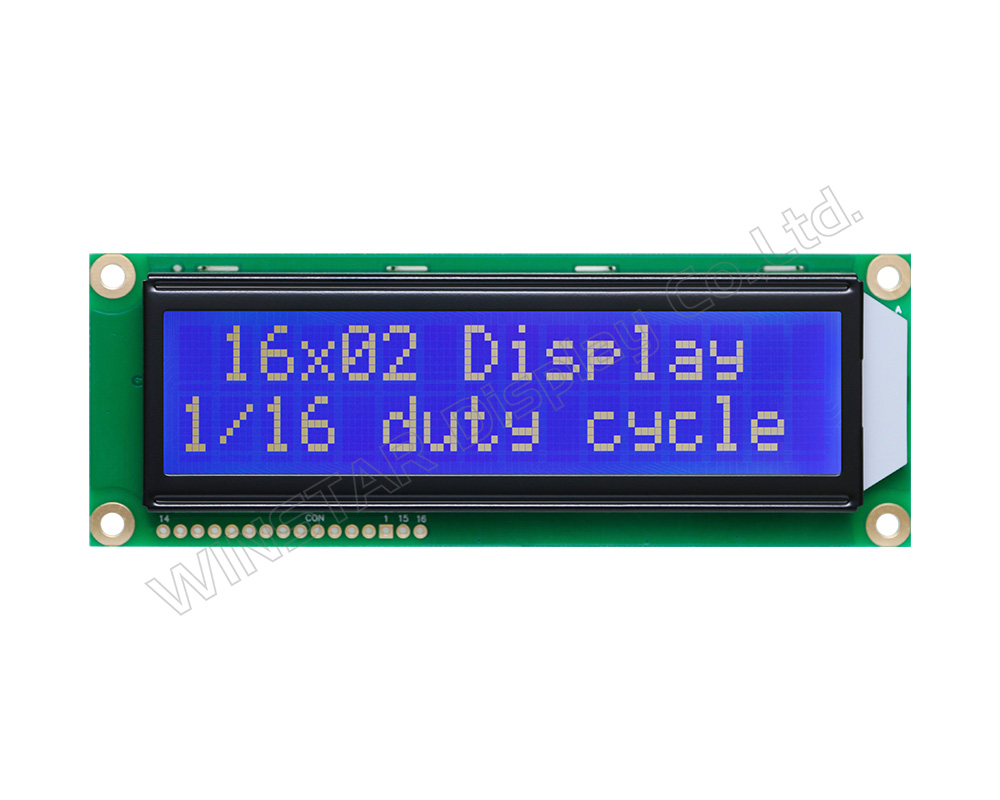

Model No. WH1602L1
►LCD de Caractere 16x2
►Tipo: Caractere
►Estrutura: COB
►Tamanho: 2,26 polegadas
►16 caracteres x 2 linhas
►5x8 pontos inclui cursor
►Fonte de alimentação de +5V (Também disponível para +3V)
►A opção de tensão negativa está disponível apenas para a fonte de alimentação de +3V
►1/16 duty cycle
►LED pode ser controlado pelos PIN1, PIN2, PIN15, PIN16 ou A e K
►Interface : 6800 (ST7066 IC), opção SPI/I2C (RW1063 IC)
►Versão Chinesa: WG16032D
| Item | Dimensão | Unidade |
|---|---|---|
| Number of Characters | 16 Caracteres x 2 linhas | － |
| Dimensão do módulo | 122.0 x 44.0 x 13.6 (MAX) | mm |
| Área de visualização | 99.0 x 24.0 | mm |
| Área ativa | 94.20 x 20.0 | mm |
| Tamanho do ponto | 0.92 x 1.1 | mm |
| Distância entre pontos | 0.97 x 1.16 | mm |
| Tamanho do Caracteres | 4.8 x 8.06 | mm |
| Distância entre Caracteres | 5.96 x 9.66 | mm |
| Duty | 1/16 | |
| Tipo de luz de fundo | LED | |
| IC | ST7066U | |
| Interface | 6800 | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
| Input Voltage | VI | VSS | － | VDD | V |
| Supply Voltage For Logic | VDD-VSS | -0.3 | － | 7 | V |
| Supply Voltage For LCD | VDD-Vo | -0.3 | － | 13 | V |
| Item | Símbolo | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| Supply Voltage For LCD | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 4.1 3.2 |
－ 4.2 － |
5.2 4.3 － |
V V V |
| Input High Volt. | VIH | － | 0.7 VDD | － | VDD | V |
| Input Low Volt. | VIL | － | Vss | － | 0.6 | V |
| Output High Volt. | VOH | － | 3.9 | － | VDD | V |
| Output Low Volt. | VOL | － | 0 | － | 0.4 | V |
| Supply Current | IDD | VDD=5.0V | 1.2 | 1.5 | 1.8 | mA |
| Pin No. | Símbolo | Level | DESCRIÇÃO |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | VO | (Variable) | Contrast Adjustment |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read L: Write |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | A | － | Power supply for B/L(+) |
| 16 | K | － | Power supply for B/L(-) |
