2.4인치 240x320 반투과형 TFT LCD 디스플레이

모델 번호 WFN0240A2TBNADNN000

►크기 : 2.4 인치
►디스플레이 형식 : 240 x 320 픽셀
►뷰 방향 : 3H
►인터페이스 : MCU / SPI / SPI+RGB
►드라이버IC：ST7789
►제어 보드 : 없음
►밝기(cd/m²): 250
►스루 홀 프레임 : 없음
►터치스크린 : 없음

사양서

데모 코드

조회에 추가

목록으로 돌아가기 다음

설명

WFN0240A2TBNADNN000은 다양한 조명 환경에서 안정적인 가시성을 제공하는 2.4인치 Transflective TFT-LCD 모듈입니다. 240×320 해상도와 ST7789 드라이버 IC를 적용하여 안정적인 디스플레이 성능을 제공합니다.

본 제품은 8/9/16/18-bit MCU, 3-line/4-line serial, 3/4 SPI + 16/18-bit RGB 인터페이스를 지원하여 시스템 설계의 유연성을 높입니다. 또한 안티글레어 표면 처리와 -20℃ ~ +70℃의 동작 온도 범위를 지원하여, 휴대용 기기, 산업용 제어 장비 및 의료 장비 등 다양한 환경에 적합합니다.

WINSTAR 2.4인치 240x320 반투과형 TFT LCD 디스플레이 - WFN0240A2TBNADNN000

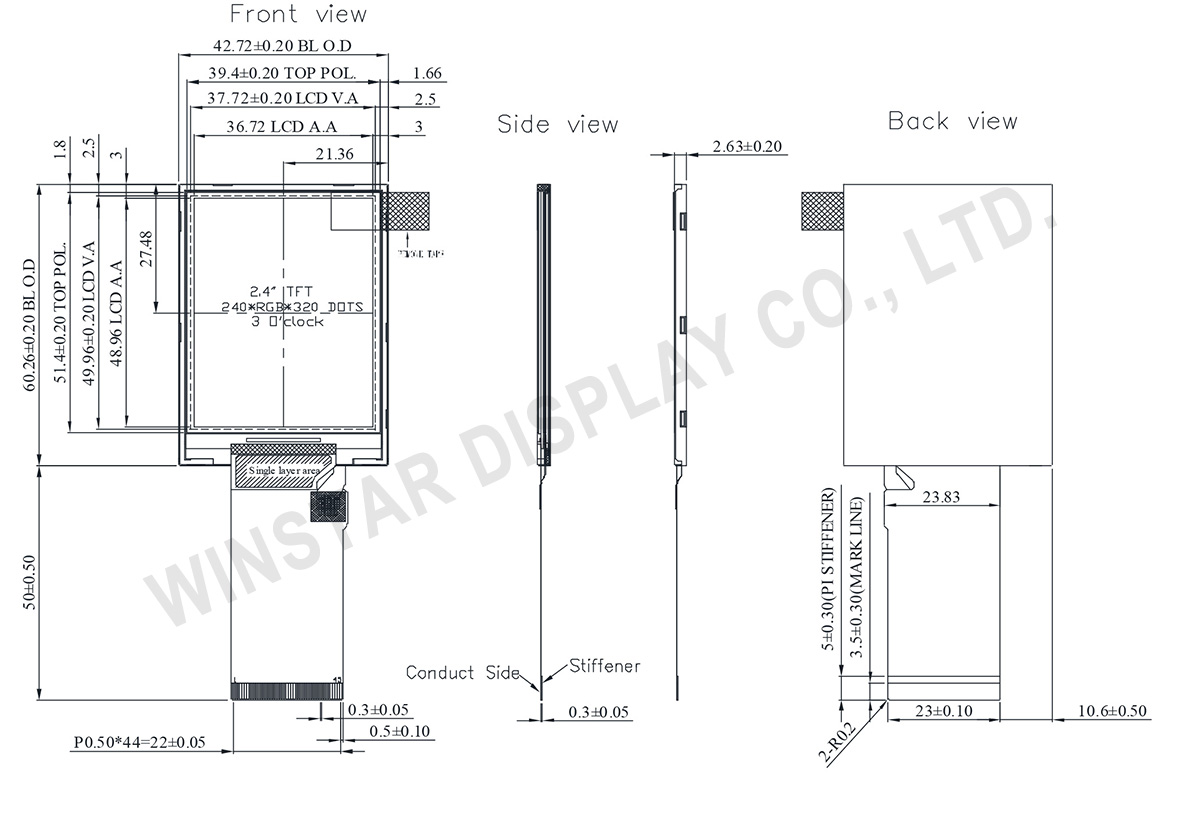

도면

사양

일반 사양

항목	치수	단위
크기	2.4	인치
도트 매트릭스	240 × RGB × 320(TFT)	dots
모듈 치수	42.72 × 60.26 × 2.63	mm
활성 영역	36.72 × 48.96	mm
도트 피치	0.153 × 0.153	mm
LCD 유형	TFT, 백색, 반투과성
시야각	3 O'clock
TFT 인터페이스	8/9/16/18Bit MCU 3/4SPI+16/18Bit RGB 3-line/4-line Serial
역광 타입	LED,백색
TFT 드라이버 IC	ST7789 또는 이와 동등한
터치 패널	터치패널(스크린)이 없는
표면	눈부심 방지

절대 최대 정격값

항목	기호	최소값	대표값	최대값	단위
작동 온도	TOP	-20	－	+60	℃
보관 온도	TST	-30	－	+70	℃

전기적 특성

작동 조건

항목	기호	최소값	대표값	최대값	단위
Digital Supply Voltage	VCC	2.4	3.3	3.6	V
Supply Voltage (Logic)	IOVCC	1.65	1.8	3.3	V
Normal mode Current consumption	IDD	--	5	10	mA
Level input voltage	VIH	0.7 IOVCC		IOVCC	V
Level input voltage	VIL	GND		0.3 IOVCC	V
Level output voltage	VOH	0.8 IOVCC		IOVCC	V
Level output voltage	VOL	GND		0.2 IOVCC	V

LED 구동 조건

항목	기호	최소값	대표값	최대값	단위
LED 전류	-	-	80	-	mA
LED 전압	VLEDA	2.7	3.1	3.3	V
LED 수명	-	50,000	-	-	Hr

인터페이스 핀 기능

LCM 핀 정의

Pin No	기호	기능	I/O
1	NC	No connection	--
2	NC	No connection	--
3	NC	No connection	--
4	NC	No connection	--
5	GND	Ground.	P
6	GND	Ground.	P
7	VCC	Supply voltage(3.3V).	I
8	VCC	Supply voltage(3.3V).	I
9	IOVCC	Power Supply for I/O System.	I
10	SDO	SPI interface output pin. -The data is output on the falling edge of the SCL signal. -If not used, let this pin open.	O
11-28	DB17-DB0	18-bit parallel bi-directional data bus for MCU system and RGB i nterface mode. Fix to GND level when not in use	I/O
29	DIN(SDA)	Serial input signal. The data is latched on the rising edge of the SCL signal. fix this pin at IOVCC or GND when not in use.	I/O
30	PCLK	Dot clock signal for RGB interface operation. Fix this pin at IOVCC or GND when not in use.	I
31	DE	Data enable signal for RGB interface operation. fix this pin at IOVCC or GND when not in use.	I
32	HSYNC	Line synchronizing signal for RGB interface operation. fix this pin at IOVCC or GND when not in use.	I
33	VSYNC	Frame synchronizing signal for RGB interface operation. fix this pin at IOVCC or GND when not in use.	I
34	RD	Read enable in 8080 MCU parallel interface. -If not used, please fix this pin at IOVCC or DGND.	I
35	WR(SPI-RS)	-Write enable in MCU parallel interface. Display data/command selection pin in 4-line serial interface. Second Data lane in 2 data lane serial interface. -If not used, please fix this pin at IOVCC or DGND.	I
36	RS(SPI-SCL)	-Display data/command selection pin in parallel interface. -This pin is used to be serial interface clock. RS=’1’: display data or parameter. RS=’0’: command data. -If not used, please fix this pin at IOVCC or DGND.	I
37	CS	Chip select input pin (“Low” enable). fix this pin at IOVCC or GND when not in use.	I
38	RESET	This signal will reset the device and must be applied to properly initialize the chip.	I
39	IM0	18-bit parallel bi-directional data bus for MCU system and RGB interface mode. Fix to GND level when not in use	I
40	IM1
41	IM2
42	NC	No connection	-
43	LEDA	Anode pin of backlight	P
44	NC	No connection	-
45	LEDK	Cathode pin OF backlight	P

Note: MCU interface SET for IM PINS.

IM2	IM1	IM0	Interface type	DB Pin in use
0	0	0	80-16bit interface	DB17-DB10,DB8-DB1
0	0	1	80-8bit interface	DB17-DB10
0	1	0	80-18bit interface	DB17-DB0
0	1	1	80~9bit interface	DB17-DB9
1	0	1	3-Wire 9bit data serial interface.	SDA SCL CS
1	1	0	4-Wire 8bit data serial interface	SDA SCL CS RS
