製品情報
WF43VSZAEDNGAは、工業用途向けに設計された4.3インチTFT LCDモジュールで、投射型静電容量式タッチパネル（PCAP）を搭載し、600 cd/m²の高輝度と480x272ピクセルの解像度を提供します。このモジュールはO-Film技術を採用しており、広視野角を提供し、視認性が重要な環境での使用に最適です。
ST7282-G4-1LドライバーICを内蔵し、WF43VSZAEDNGAは24-bit RGBインターフェースをサポートしており、さまざまなシステムとの互換性を保証します。動作電圧（VCC）は3.1Vから3.5Vの範囲で、典型的な値は3.3Vで、16:9のアスペクト比をサポートし、最適化されたディスプレイコンテンツを提供します。
このモジュールは、-20℃から+70℃の動作温度範囲、および-30℃から+80℃の保管温度範囲に耐えるように設計されており、さまざまな工業環境での信頼性の高いパフォーマンスを提供します。投射型静電容量式タッチパネル（PCAP）は、ILI2130ドライバーICを搭載し、I2Cインターフェースをサポートし、5点タッチ機能を提供します。
O-Film技術の利点
現在、広視野角機能を持つTFTディスプレイには、MVA（Multi-domain Vertical Alignment）、IPS（In-Plane Switching）、およびO-Film技術があります。MVAおよびIPSと比較して、O-Film TFTは広視野角を実現するためのよりコスト効果の高いソリューションを提供し、工業用途に最適な選択肢の一つとなっています。
多くの工業用TFT-LCDモジュールはTN-LCDパネルを使用しており、これらのパネルは広角でのグレースケール反転に悩まされます。これらのパネルでは、低いグレースケールが高いグレースケールよりも明るく見えることがあり、画像の明瞭さに影響を与えます。WF43VSZAEDNGAに使用されているO-Film TFTモジュールは、視野角を強化し、グレースケールの一貫性を改善することで、この問題に対処し、表示の明瞭さと視認性が最も重要な工業用途に最適です。

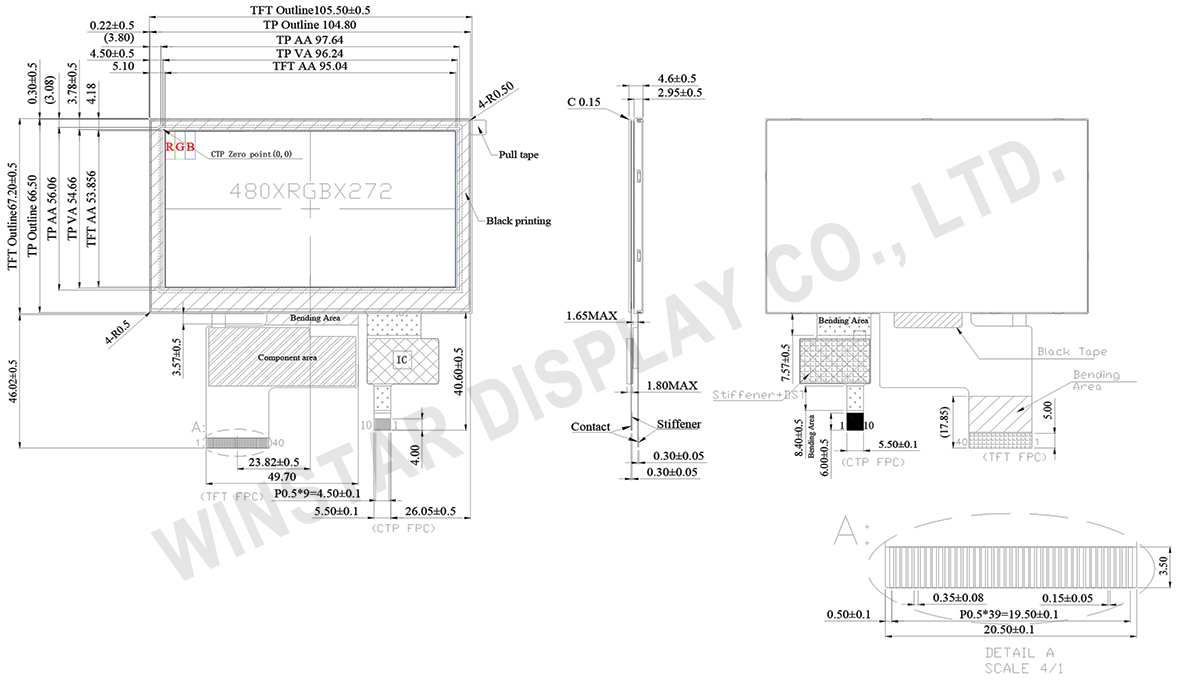

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 4.3 | インチ |
| ドットマトリクス(解像度) | 480 x RGB x 272 (TFT) | dots |
| モジュールサイズ | 105.5(W) x 67.2(H) x 4.6(D) | mm |
| 有効エリア | 95.04 x 53.856 | mm |
| ドットピッチ | 0.066 x 0.198 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・ 透過型 | |
| 視野角度 | 12時方向 | |
| グレースケール反転角度 | 6時方向 | |
| 画面アスペクト比 | 16:9 | |
| ドライバIC | ST7282或いは互換性IC | |
| TFTインターフェイス | 24-bit RGB | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| PCAP FW バージョン | 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43 | |
| PCAP IC | ILI2130或いは互換性IC | |
| PCAPインターフェイス | I2C | |
| タッチパネルタイプ | 静電容量方式タッチパネル (PCAP) | |
| 表面 | グレア | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
作業条件
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| ロジック電源電圧 | Vcc | 3.1 | 3.3 | 3.5 | V |
| デジタル動作電流 | ICC | 22 | 33 | mA | |
| PCAP電源電圧 | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | － | 52 | 78 | mA |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | DISP | Display on/off |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
PCAP PIN定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
