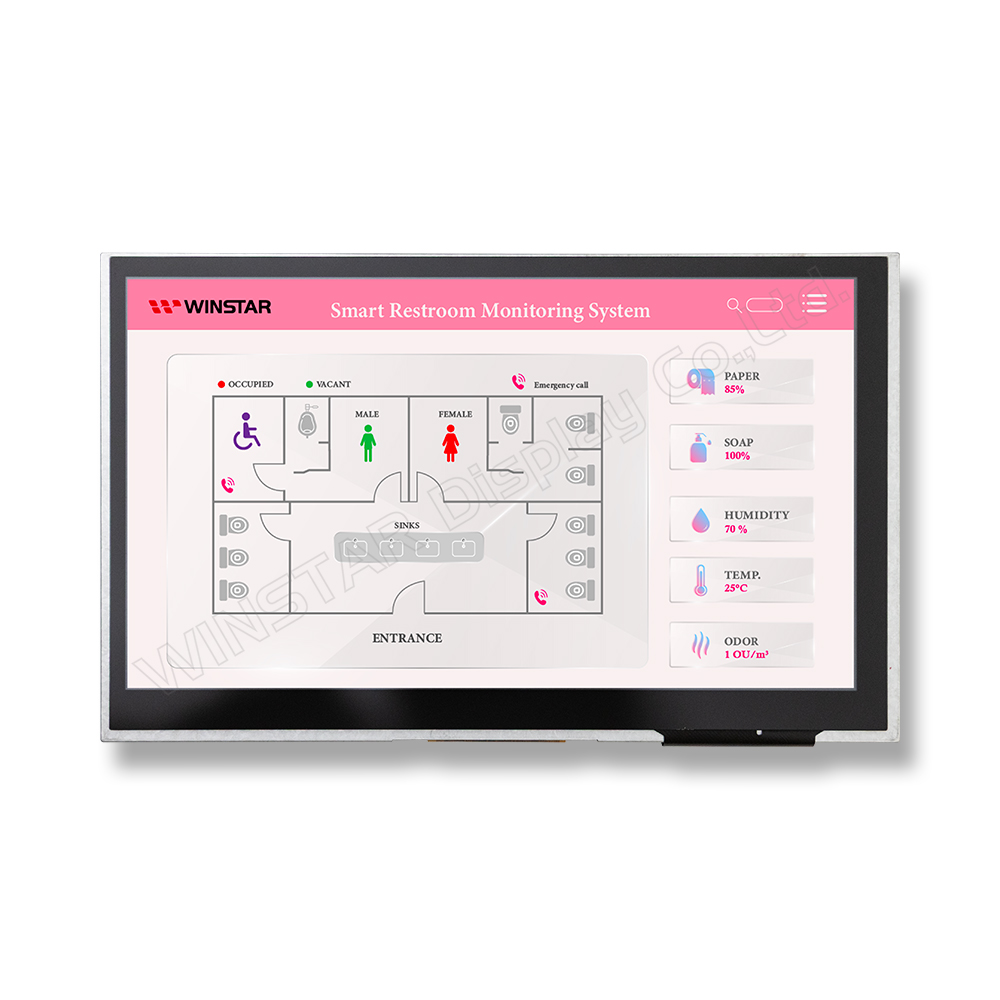

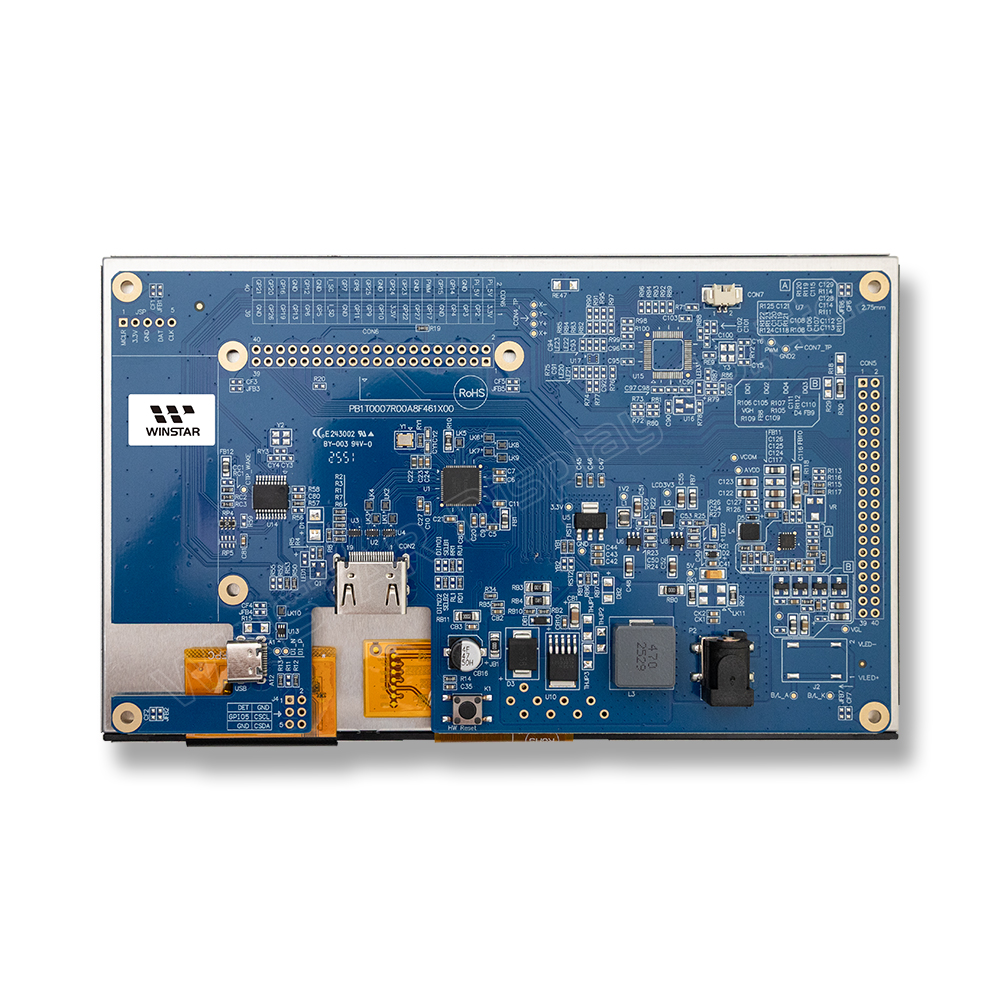

7インチ HDMI TFT液晶ディスプレイ 1024x600 PCAPタッチ対応
型番 WF70A8TYFHLHGE
►サイズ:7インチ
►解像度: 1024x600 ピクセル
►視野角: IPS
►インターフェース: HDMIコネクタサポート (Only DVI Signal)
►コントローラー IC: LT6911C
►コントロールボード: 有
►輝度(cd/m2): 450
►スルーホールフレーム: 無
►タッチパネル: PCAPタッチパネル
►タッチポイント数：1点/ 2点/ オプション
►操作温度: -20~+70℃

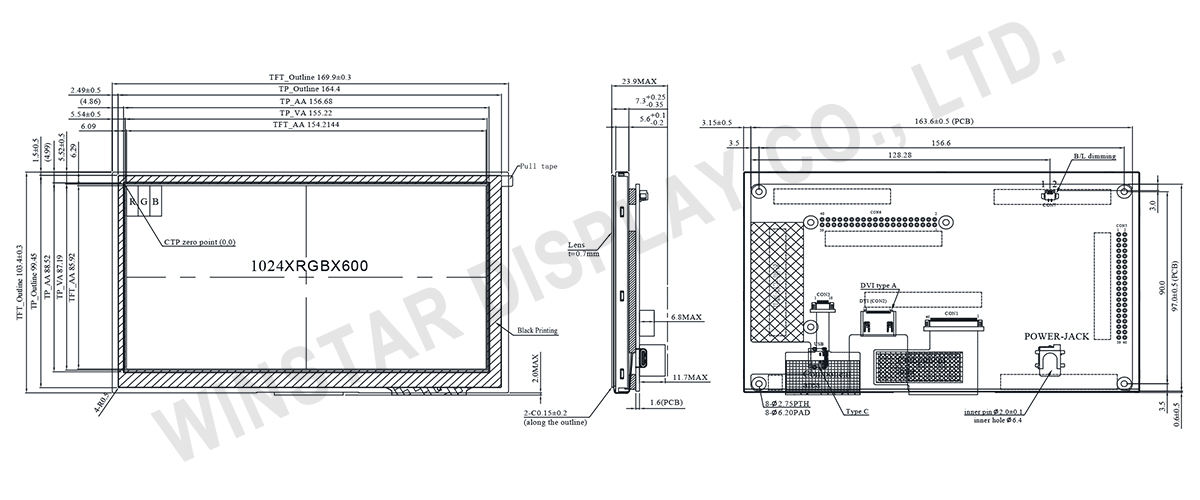

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ | 7.0 | インチ |
| ドットマトリクス | 1024 x RGB x 600(TFT) | dots |
| モジュールサイズ | 169.9(W) x 103.4(H) x 23.9(D) | mm |
| 有効エリア | 154.2144 x 85.92 | mm |
| ドットピッチ | 0.1506 x 0.1432 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角 | 85/85/85/85 | |
| 画面アスペクト比 | 16:9 | |
| コントローラー IC | LT6911C 或いは互換性IC | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| TFT インターフェイス | DVI | |
| CTP IC | ILI2130 或いは互換性IC | |
| CTP インターフェイス | USB | |
| CTP FW バージョン | 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01 | |
| CTP 解像度 | 16384*16384 | |
| タッチパネルタイプ | 静電容量式タッチパネル (CTP) | |
| 表面 | グレア | |
最大绝对额定值
| 项目 | 記号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
| 项目 | 記号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | VDD | － | 4.9 | 5 | 5.1 | V |
| LCM電源電流 | IDD | － | － | 1470 | 2205 | mA |
| LEDの寿命 | － | － | 50,000 | － | － | Hr |
バックライト条件
| パラメーター | 記号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| PWM 制御レベル（バックライト PWM） | High レベル | - | 3.3 | - | V |
| Low レベル | - | 0 | - | V | |
| PWM 制御周波数 | - | - | 1K | - | Hz |
ピン功能定義
1. USB
| Pin No | 記号 | 説明 |
|---|---|---|
| A1 | GND | Power Ground |
| A4 | NC | No connection |
| A5 | NC | No connection |
| A6 | D+ | Data line + |
| A7 | D- | Data line - |
| A8 | NC | No connection |
| A9 | NC | No connection |
| A12 | GND | Power Ground |
| B12 | GND | Power Ground |
| B9 | NC | No connection |
| B8 | NC | No connection |
| B7 | D- | Data line - |
| B6 | D+ | Data line + |
| B5 | NC | No connection |
| B4 | NC | No connection |
| B1 | GND | Power Ground |
2. POWER JACK
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | 5V | Power Supply (5V) |
| 2 | GND | Ground |
| 3 | NC | No connection |
3. B/L dimming
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | PWM | Light Dimming Control (PWM) Input Voltage (bright in 0% ;dark in 100%) |
| 2 | GND | Ground |
4. DVI
| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | Rx2+ | I | Channel-2 positive receiver input; low-voltage signal differential- input pair. |
| 2 | GND | P | Ground |
| 3 | Rx2- | I | Channel-2 negative receiver input; low-voltage signal differential- input pair. |
| 4 | Rx1+ | I | Channel-1 positive receiver input; low-voltage signal differential- input pair. |
| 5 | GND | P | Ground |
| 6 | Rx1- | I | Channel-1 negative receiver input; low-voltage signal differential- input pair. |
| 7 | Rx0+ | I | Channel-0 positive receiver input; low-voltage signal differential- input pair. |
| 8 | GND | P | Ground |
| 9 | Rx0- | I | Channel-0 negative receiver input; low-voltage signal differential- input pair. |
| 10 | RxC+ | I | Clock positive receiver input; low-voltage signal differential- input pair. |
| 11 | GND | P | Ground |
| 12 | RxC- | I | Clock negative receiver input; low-voltage signal differential- input pair. |
| 13-14 | NC | - | No connection |
| 15 | SCL | I/O | DDC(Data Display Channel) Clock |
| 16 | SDA | I/O | DDC(Data Display Channel) Data |
| 17 | GND | P | Ground |
| 18 | 5V | P | Power Supply |
| 19 | Detect | I/O | Hot plug detect |
