製品情報

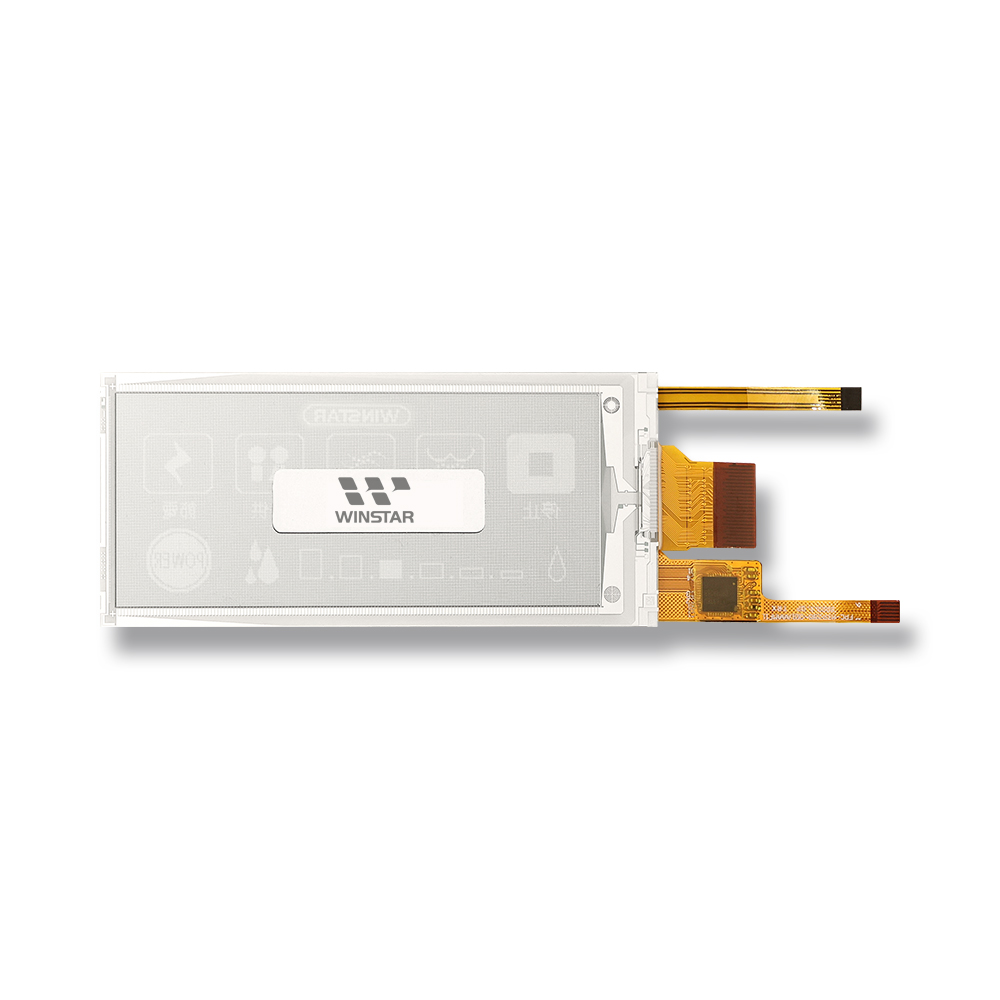

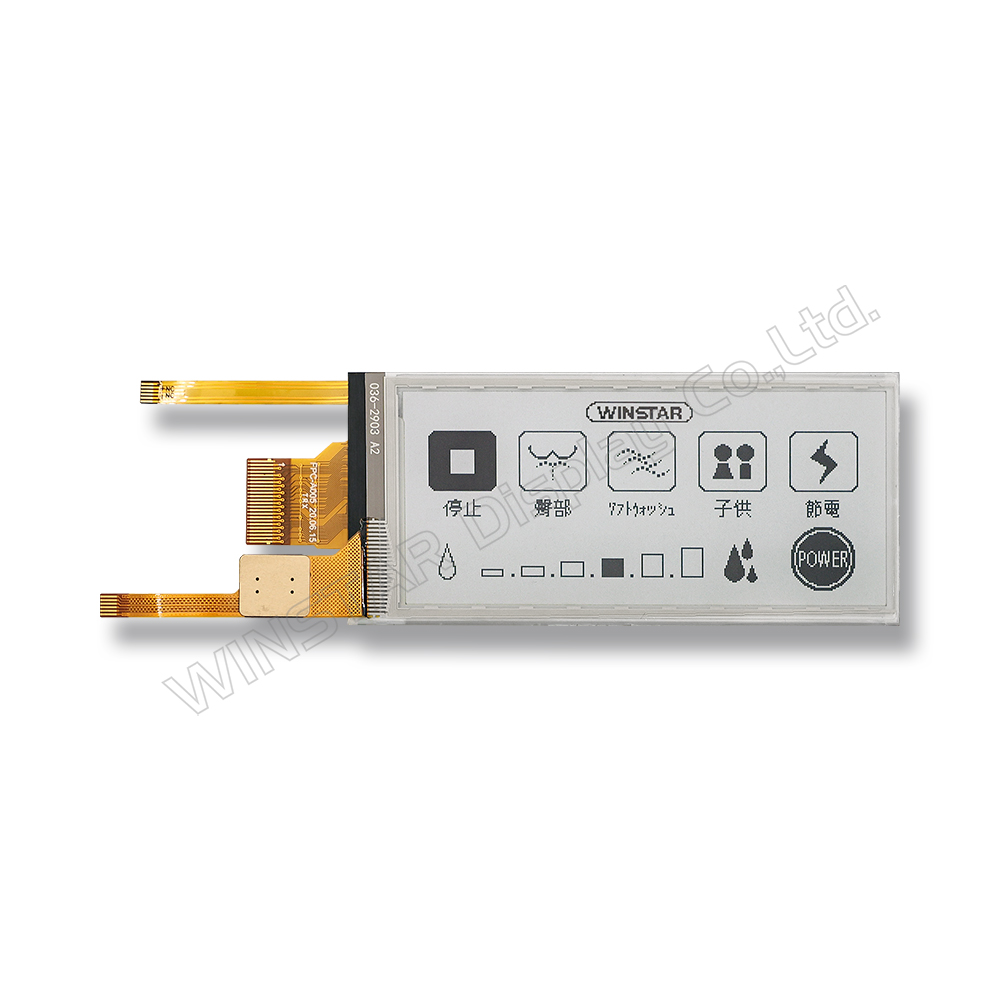

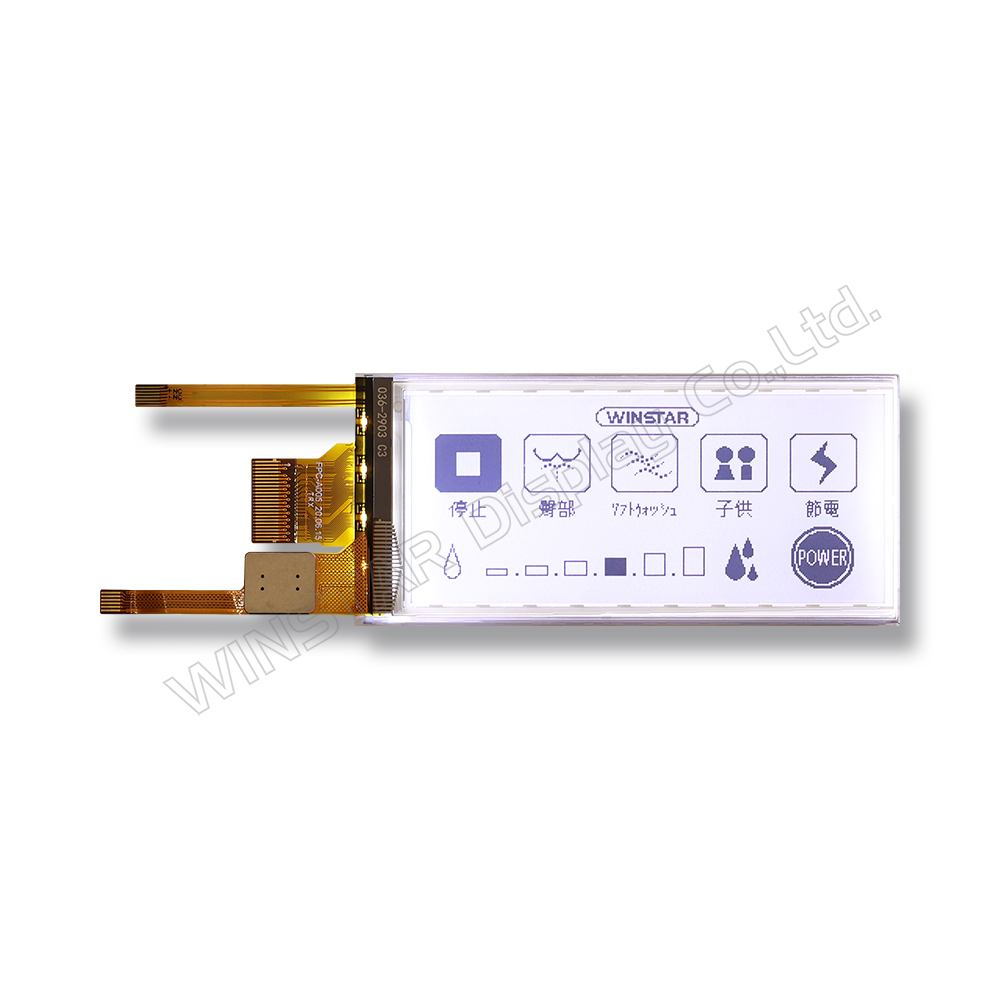

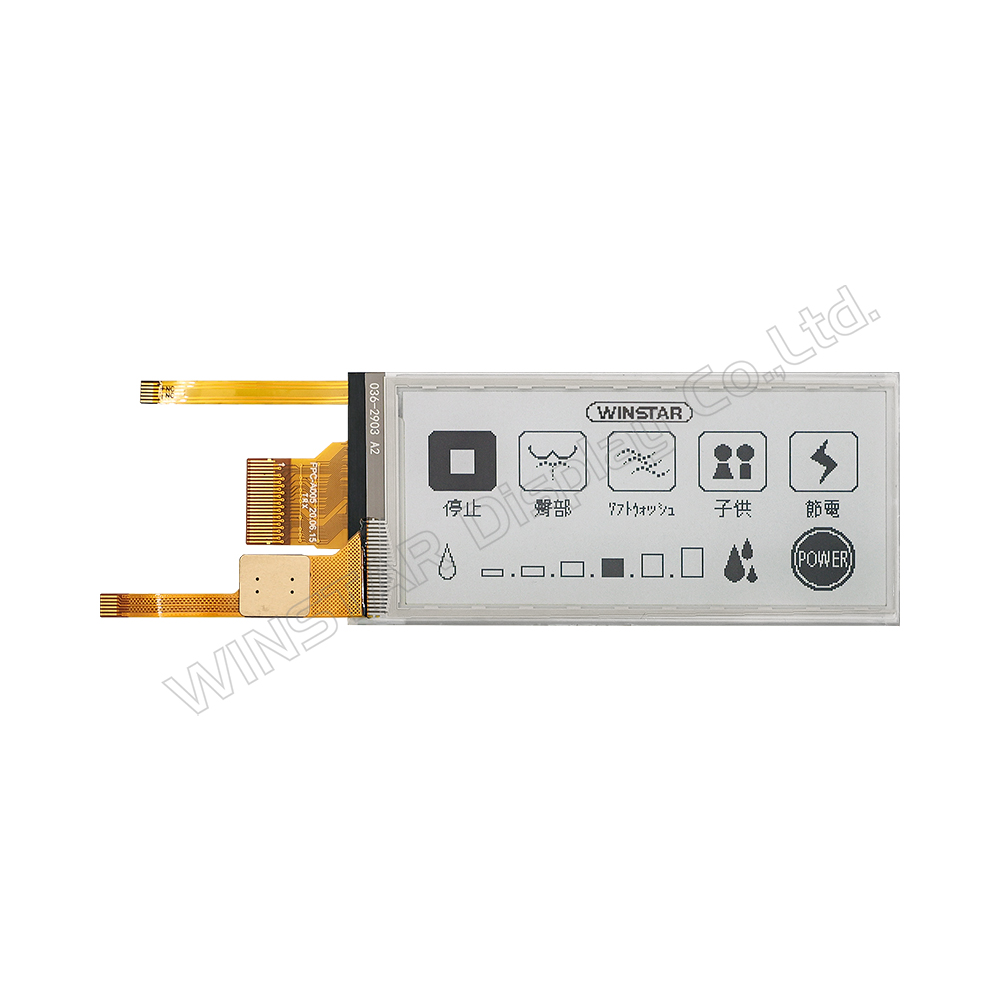

WAA0290A2ADA8NXXX000 は、2.9 インチの電子ペーパー表示（EPD）で、容量性タッチパネル、フロントライトパネル、参照システム設計を備えています。このディスプレイは、1-bit の白黒画像を表示でき、完全な表示機能を提供します。2.9 インチのアクティブエリアは、296x128 ピクセルの解像度を持っています。
このモジュールは、TFTアレイ駆動の電気泳動ディスプレイで、ゲートドライバ、ソースドライバ、MCUインターフェース、タイミングコントローラ、オシレータ、DC-DCコンバータ、SRAM、LUT、およびVCOMなどの統合回路が含まれています。このモジュールは、電子棚ラベル（ESL）システムなどの携帯型電子機器で使用できます。
特長：
- 296x128 ピクセル表示
- 高コントラスト
- 高反射率
- 超広視野角
- 超低消費電力
- 純反射モード
- 双安定型
- 商業用温度範囲
- 横向きおよび縦向きモードに対応
- ハードコート、防眩光表示面
- ディープスリープモードでの超低電流消費
- オンチップ表示RAM
- 波形はオンチップOTPメモリに保存するか、MCUによって書き込まれます
- シリアル周辺機器インターフェース（SPI）サポート
- オンチップオシレータ
- VCOM、ゲート、およびソース駆動電圧を生成するためのオンチップブースターとレギュレータ
- 外部温度センサーを読み取るためのI2Cマスターインターフェース
- 内蔵温度センサー
外形図
製品仕様
規格説明
| パラメーター | 仕様 | 単位 |
|---|---|---|
| サイズ | 2.9 | Inch |
| ドットマトリクス(解像度) | 296(H)×128(V) | Pixel |
| 有効表示エリア | 29.056(H)×66.896(V) | mm |
| ピクセルピッチ | 0.227×0.226 | mm |
| ピクセル構成 | Rectangle | |
| 外形寸法 | 36.7(H) × 79.0 (V) × 2.15(D) | mm |
| モジュール重量 | 5.5±0.5 | g |
電気特性
絶対最大定格
| パラメーター | 記号 | Rating | 単位 |
|---|---|---|---|
| ロジック供給電圧 | VCI | -0.5 to +4.0 | V |
| ロジック入力電圧 | VIN | -0.5 to VCI +0.5 | V |
| ロジック出力電圧 | VOUT | -0.5 to VCI +0.5 | V |
| 動作温度範囲 | TOPR | 0 to +50 | ºC |
| 保存温度範囲 | TSTG | -25 to+70 | ºC |
| 最適保管温度 | TSTGo | 23±2 | ºC |
| 最適保管湿度 | HSTGo | 55±10 | %RH |
入力 / 出力ピン割り当て
| No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | P | Current sense input for control loop. |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSH2 | C | Positive source driving voltage (Red) |
| 6 | TSCL | O | I2C interface to digital temperature sensor Clock pin |
| 7 | TSDA | I/O | I2C interface to digital temperature sensor Data pin |
| 8 | BS1 | I | Bus Inteface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low |
| 11 | D/C# | I | Data / Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I/O | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Suupply for interface logic pins. It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 | VDD | C | Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | P | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | P | Negative Source driving voltage |
| 23 | VGL | P | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | O | VCOM driving voltage |
Note: I: Input, O: Output, P: Power, D: Dummy, S: Shorted line, M: Mark, PI: Power input, PO: Power output, I/O: Input / Output, PS: Power Setting, C: Capacitor pin.
