Home Prodotti Schermo TFT Display Circolare TFT WFN0160A2T0YAMNN000

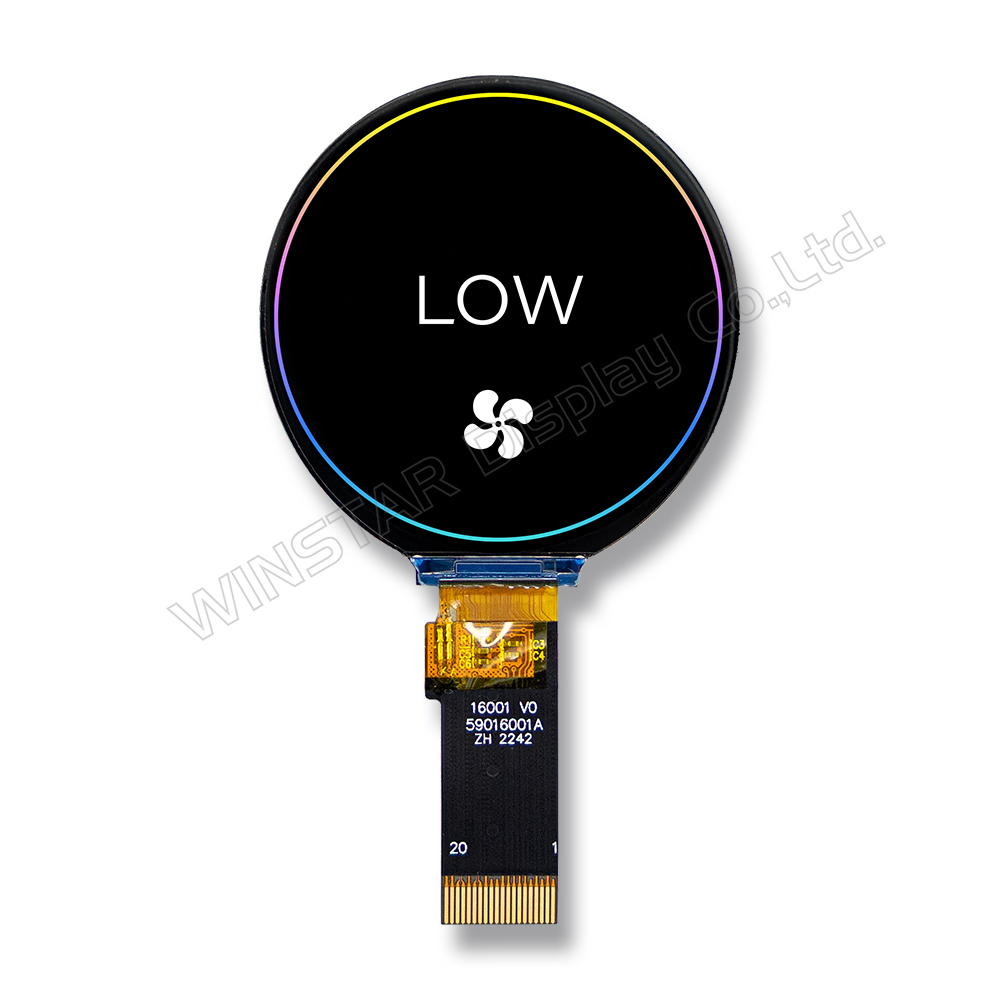

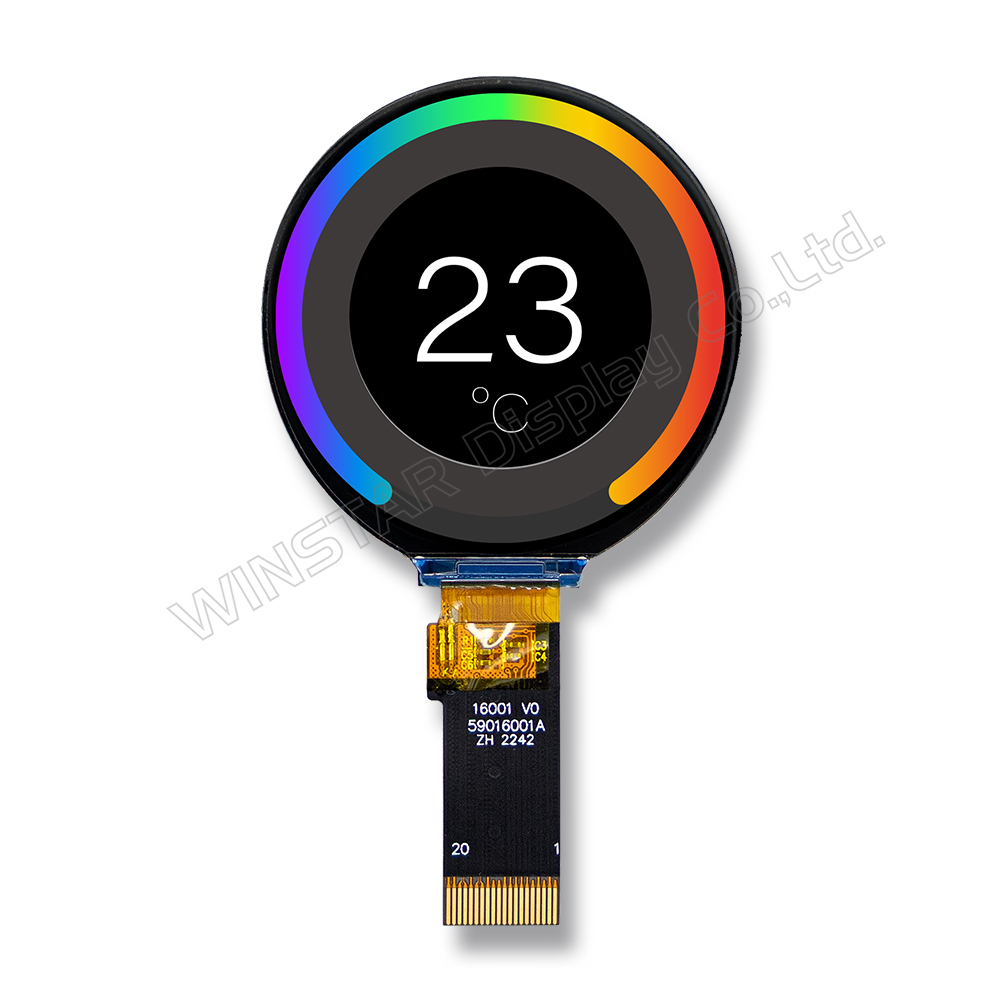

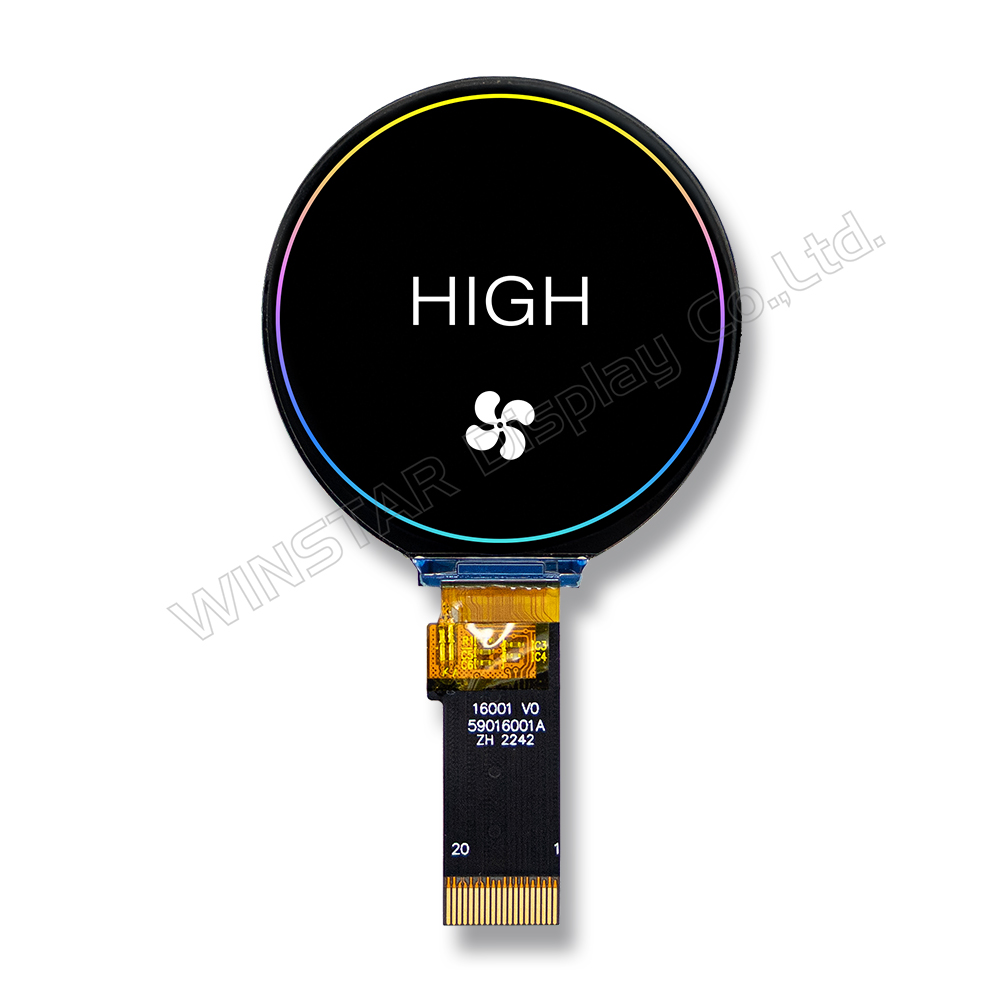

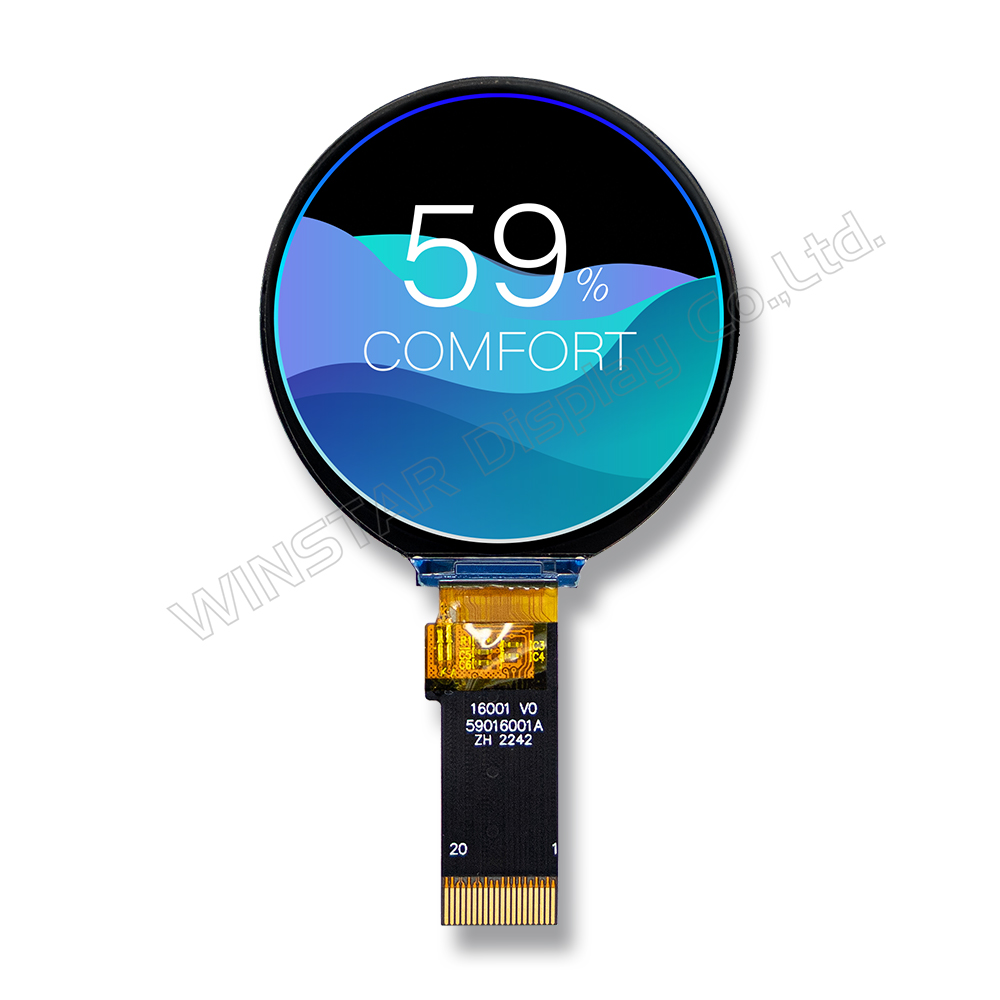

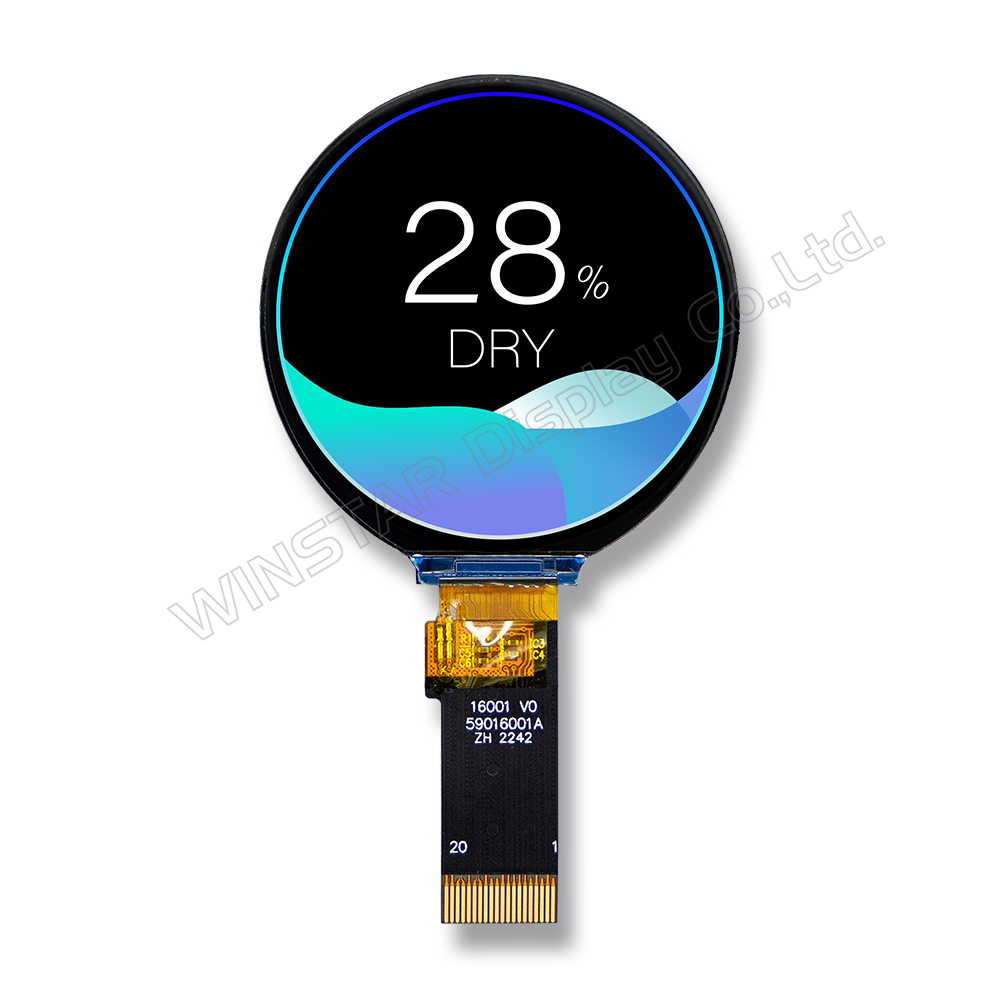

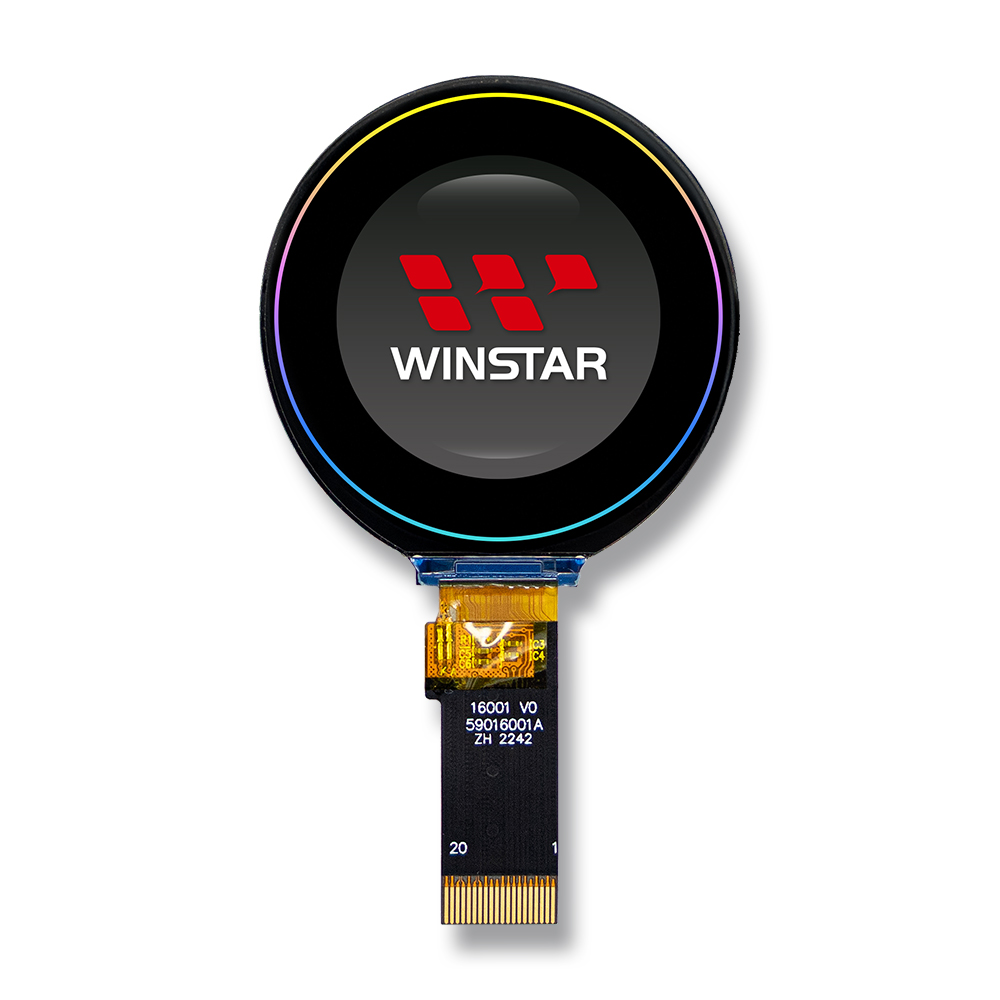

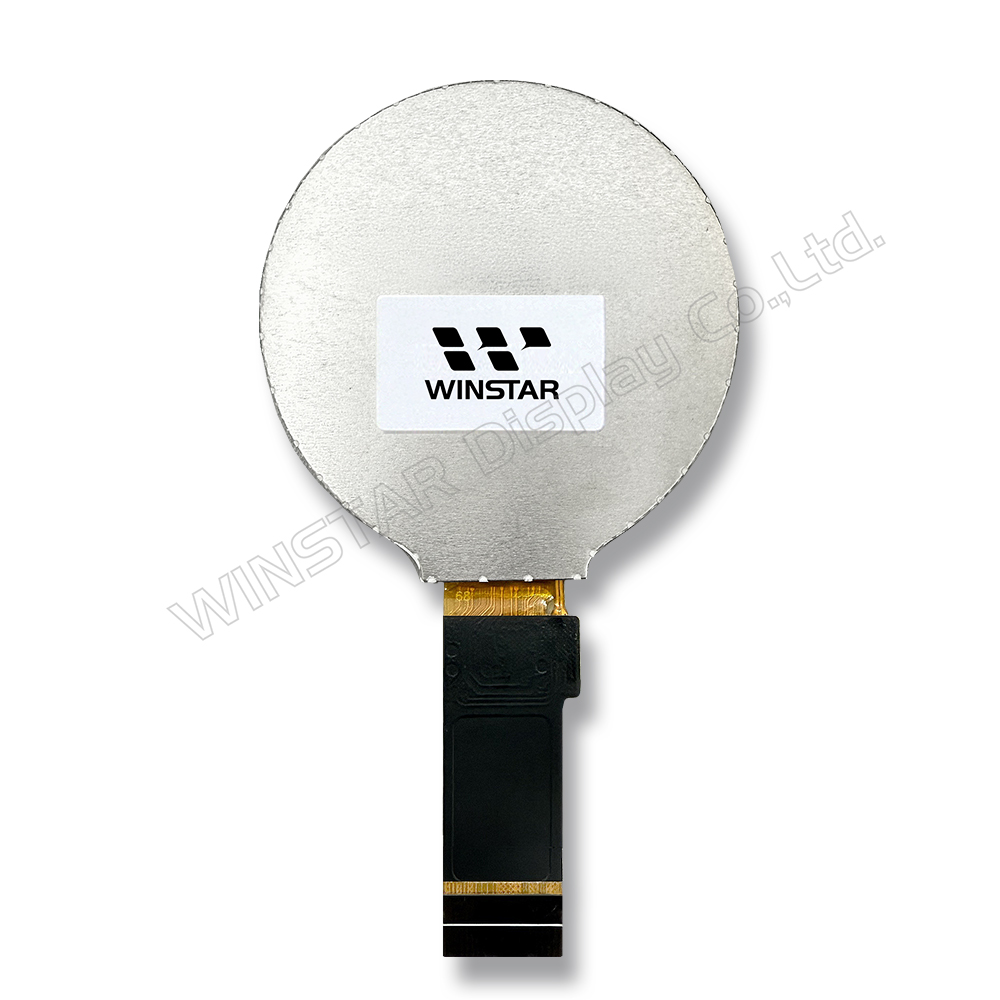

Modulo Display TFT LCD Circolare da 1,6 pollici 480x480 IPS ST7797

Modello numero WFN0160A2T0YAMNN000

►Dimensione: 1.6 pollici
►Risoluzione: 400x400 punti
►Direzione di visione: 85/85/85/85 (IPS)
►Interfaccia: SPI
►Controllo IC: ST7797
►Scheda di controllo: No
►Luminosità(cd/m²): 350
►Cornice di fissaggio: No
►Touch Screen :senza pannello touch (schermo)

Descrizione

Questo modulo display TFT LCD circolare da 1,6 pollici utilizza una tecnologia avanzata Thin Film Transistor (TFT), con Amorphous Silicon TFT come elemento di commutazione. Il modulo offre una risoluzione elevata di 400x400 pixel con supporto per fino a 16,7 milioni di colori, garantendo immagini nitide e vivaci.

Il display è dotato di tecnologia IPS (In-Plane Switching), che fornisce un ampio angolo di visione di 85° in tutte le direzioni (alto, basso, sinistra, destra). Con una luminosità tipica di 350 cd/m² e un rapporto di contrasto di 1000:1, offre immagini stabili e chiare nella maggior parte degli ambienti applicativi standard.

Il modulo è controllato dal chip ST7797 e dispone di un'interfaccia MIPI a 1 corsia, rendendo facile l'integrazione con una varietà di sistemi embedded. Funziona con una gamma di tensione di alimentazione digitale da 2,5V a 3,6V (tipico 3,3V) e vanta una durata della retroilluminazione a LED fino a 50.000 ore, garantendo prestazioni durature.

Questo modulo display circolare è ideale per applicazioni in dispositivi smart home, sistemi di controllo industriale, tecnologie indossabili e per qualsiasi altro design innovativo che richieda un'area di visualizzazione rotonda.

DISEGNO

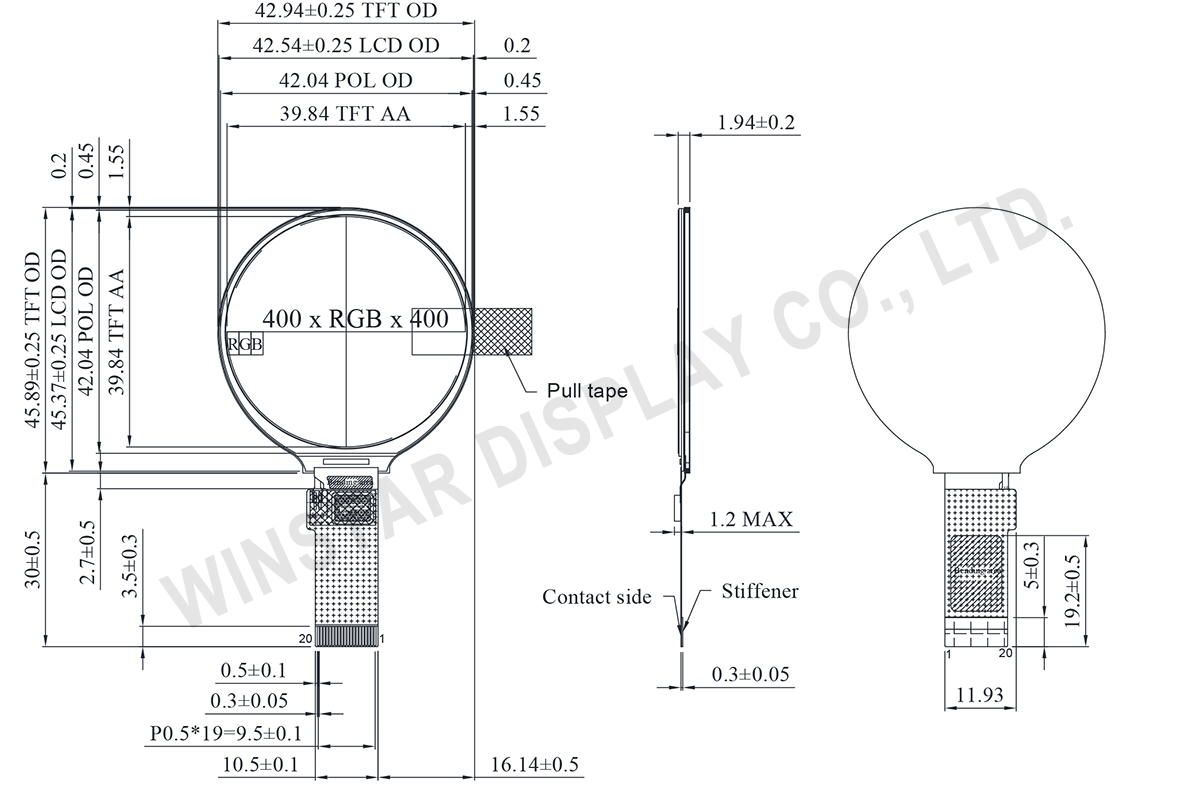

1.6-inch 480x480 ST7797 IPS TFT LCD Display Module - Circular - WFN0160A2T0YAMNN000

SPECIFICHE TECNICHE

Specifiche generali

Articolo Dimensioni Unità
Dimensione 1.6 pollici
A matrice di punti 400 x RGB x 400 (TFT) pixel
Dimensione del modulo 42.94 x 45.89 x 1.94 mm
Area attiva 39.84 x 39.84 mm
Dimensioni del Dot 0.0996 x 0.0996 mm
Tipo LCD TFT, Nero, Trasmissivo
Direzione di visione 85/85/85/85
Interfaccia TFT 1-Lane MIPI
Tipo di backlight LED, Bianco
Controllo IC TFT ST7797
Pannello touch senza pannello touch (schermo)
Superficie Anti-Glare

Valori massimi assoluti

Articolo Simbolo Valore Min Valore tipico Valore massimo Unità
Temperatura di lavoro TOP -20 +70
Temperatura di stock TST -30 +80

Caratteristiche elettriche

Temperatura di funzionamento

Articolo Simbolo Valore Min Valore tipico Valore massimo Unità
Digital Supply Voltage VCI 2.5 3.3 3.6 V
Interface Operation Voltage IOVCC 1.65 1.8 3.3 V
Normal mode Current consumption IDD -- 10 20 mA
Level input voltage VIH 0.7 IOVCC -- Iovcc V
VIL GND -- 0.3 IOVCC V
Level output voltage VOH 0.8 IOVCC -- Iovcc V
VOL GND -- 0.2 IOVCC V
Differential Input High Threshold Voltage VIT+ -- 0 50 mV
Differential Input Low Threshold Voltage VIT- -50 0 -- mV
Single-ended Receiver Input Operation Voltage Range VIR 0.5 - 1.2 V


Condizioni di pilotaggio LED

Articolo Simbolo Valore Min Valore tipico Valore massimo Unità
Corrente LED - - 60 - mA
Tensione LED VLED+ 2.8 3.2 3.4 V
Durata LED - 50000 - - Hr

Funzione dei Pin di Interfaccia

LCM PIN Definition

Pin No Simbolo Funzione
1 NC No connection
2 VLED- Cathode pin of backlight.
3 NC No connection
4 VLED+ Anode pin of backlight.
5 NC No connection
6 VDD/VCI Supply Voltage (3.3V).
7 IOVCC I/O power supply voltage.
8 TE -Tearing effect output
Leave the pin to open when not in use.
9 RESET - The external reset input.
Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power.
10 GND Ground.
11 NC No connection
12 NC No connection
13 GND Ground.
14 MIPI_CLP MIPI DSI differential clock pair (DSI-CLK+/-).
15 MIPI_CLN
16 GND Ground.
17 MIPI_D0P MIPI DSI differential data pair (DSI-Dn+/-).
18 MIPI_D0N
19 GND Ground.
20 GND Ground.
