Home Prodotti Schermo TFT Display Circolare TFT WFN0400A2T0YAMNN000

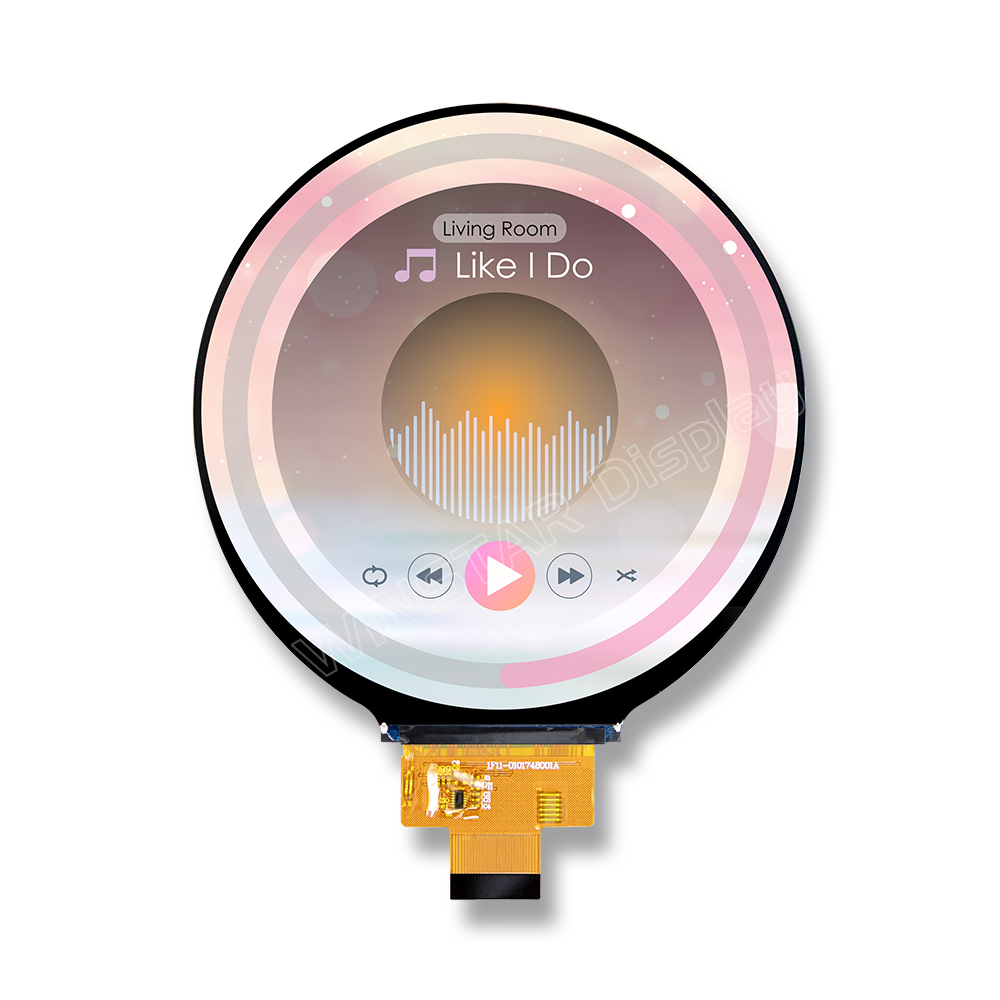

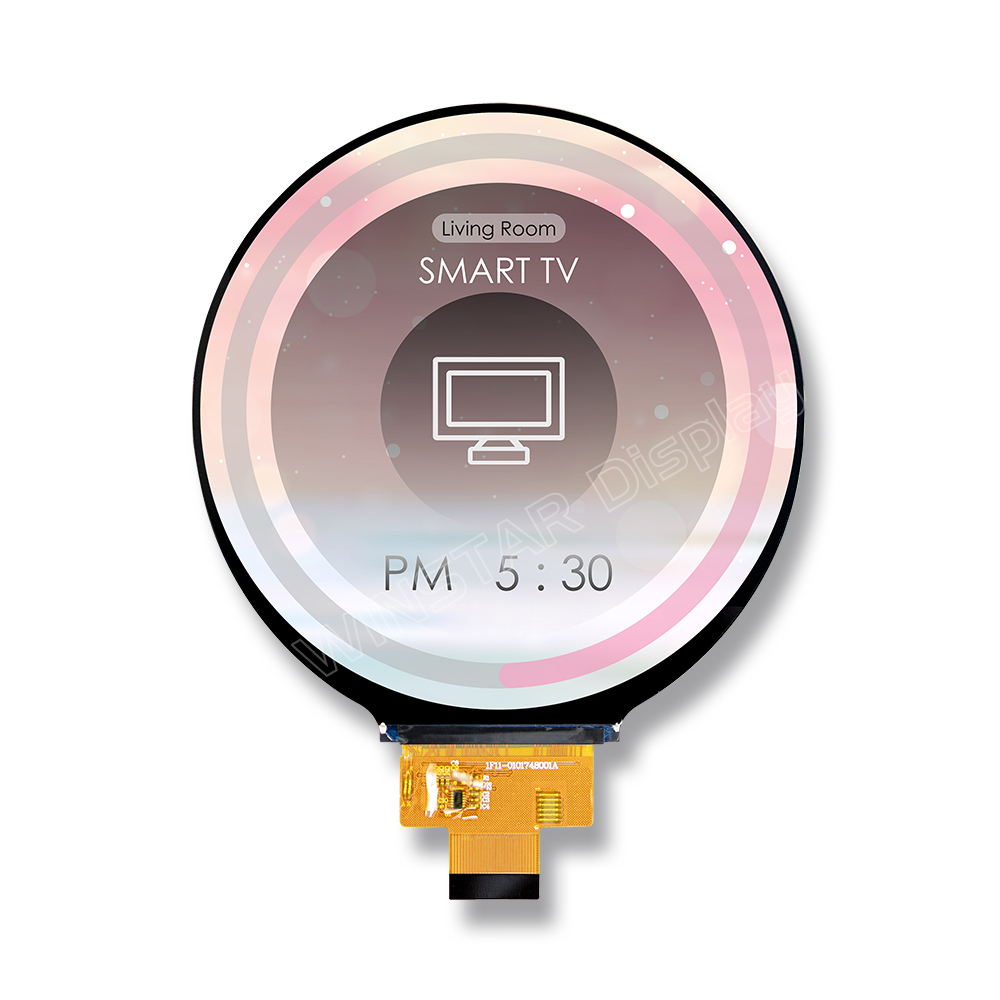

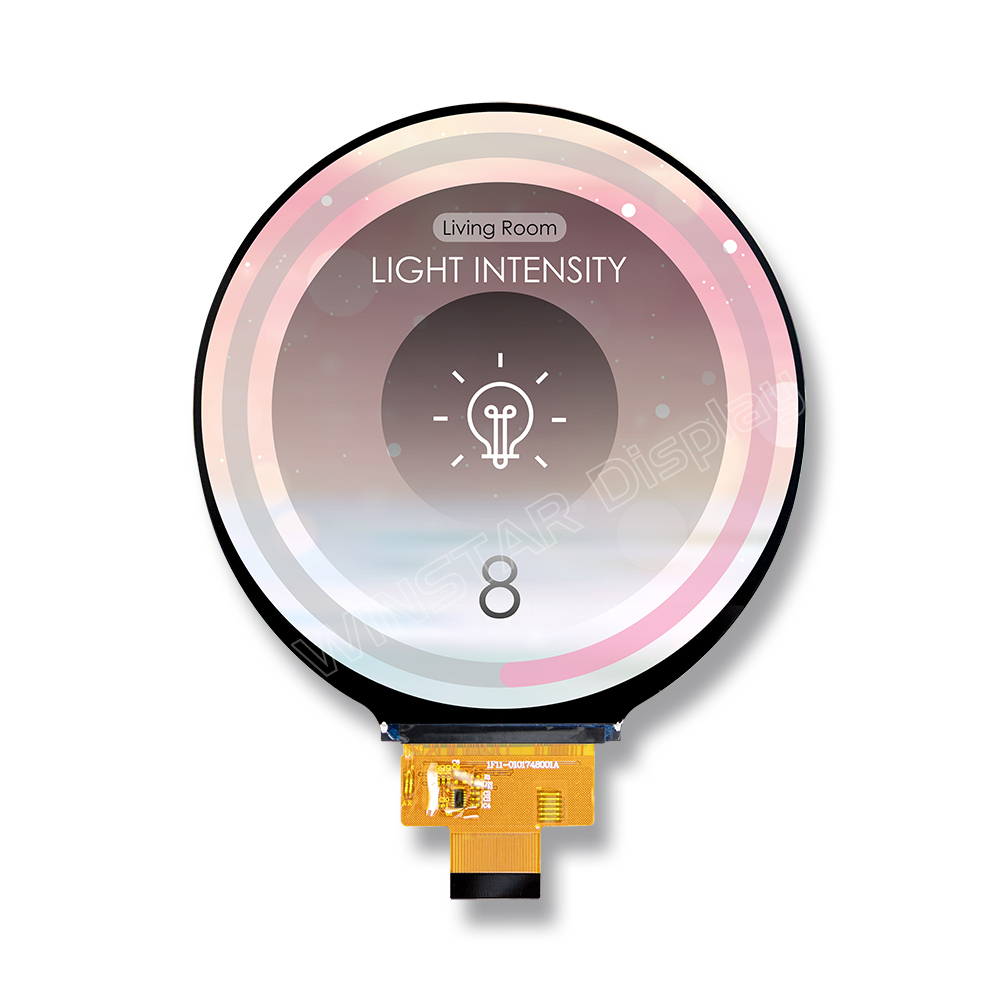

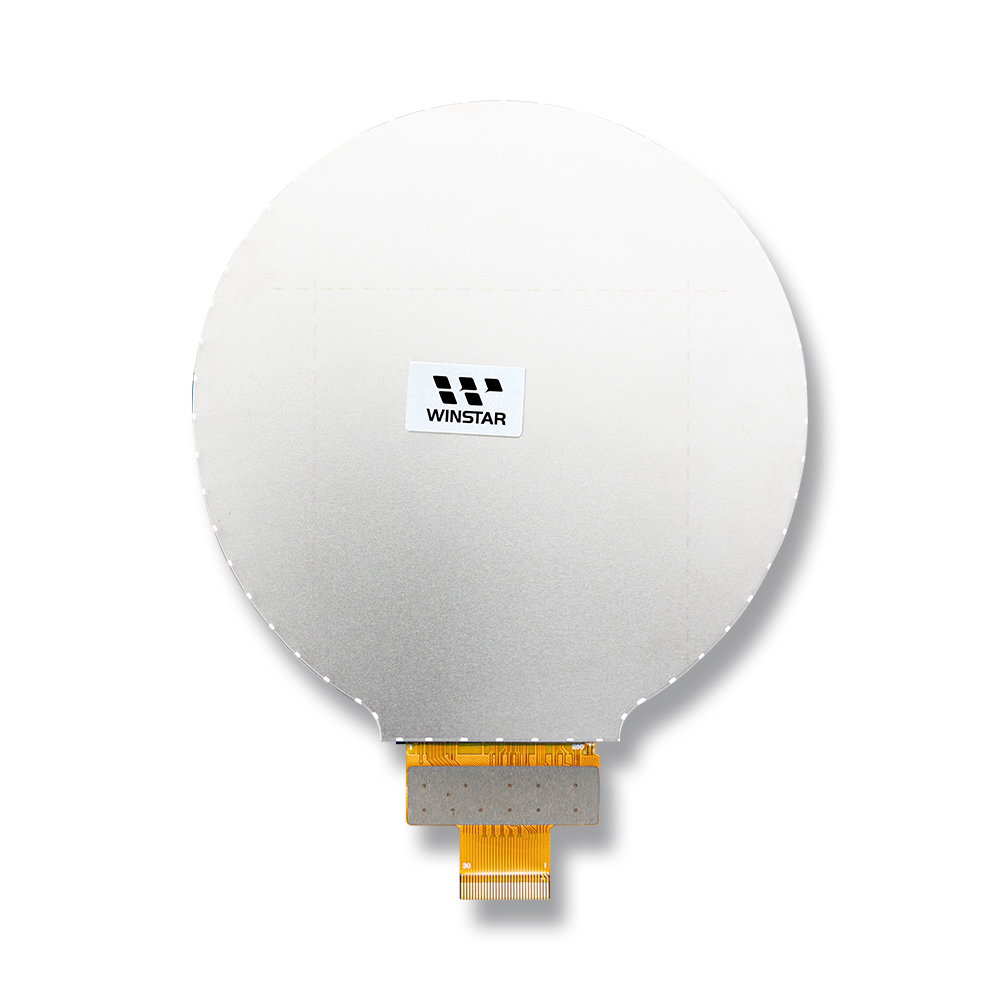

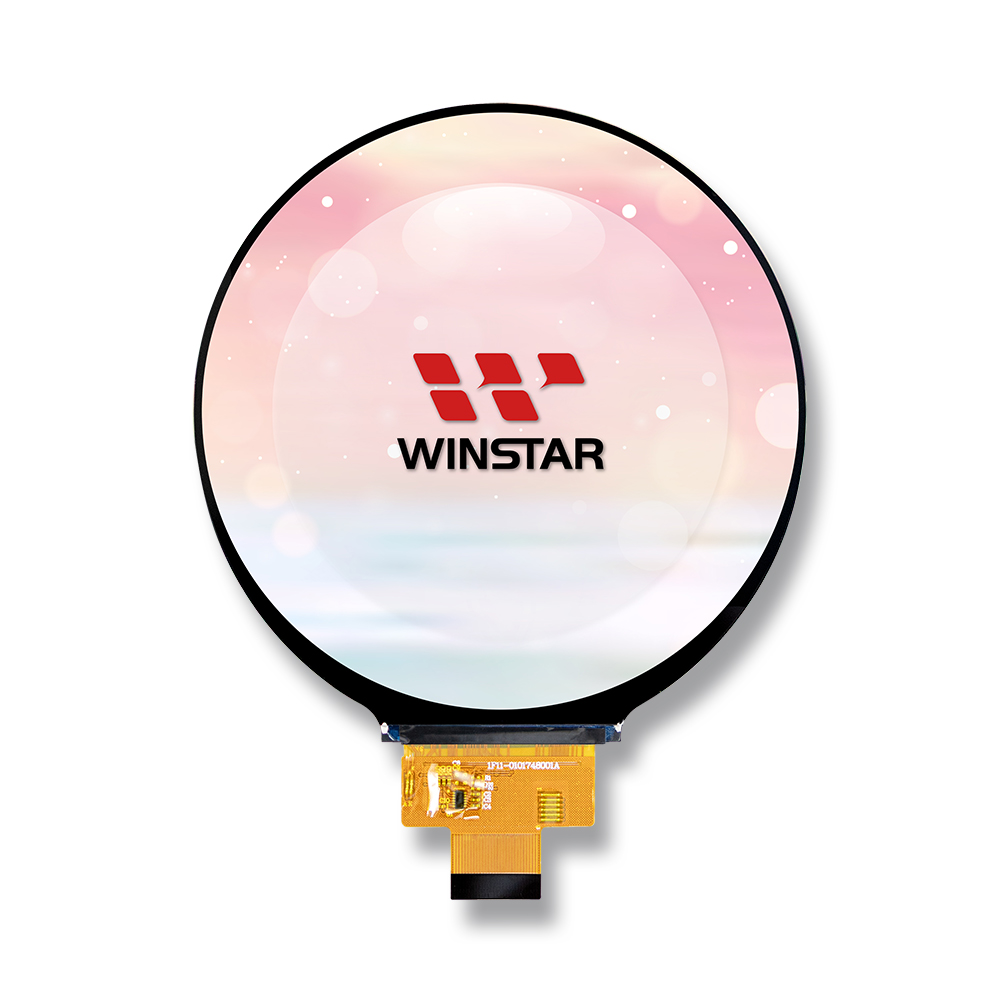

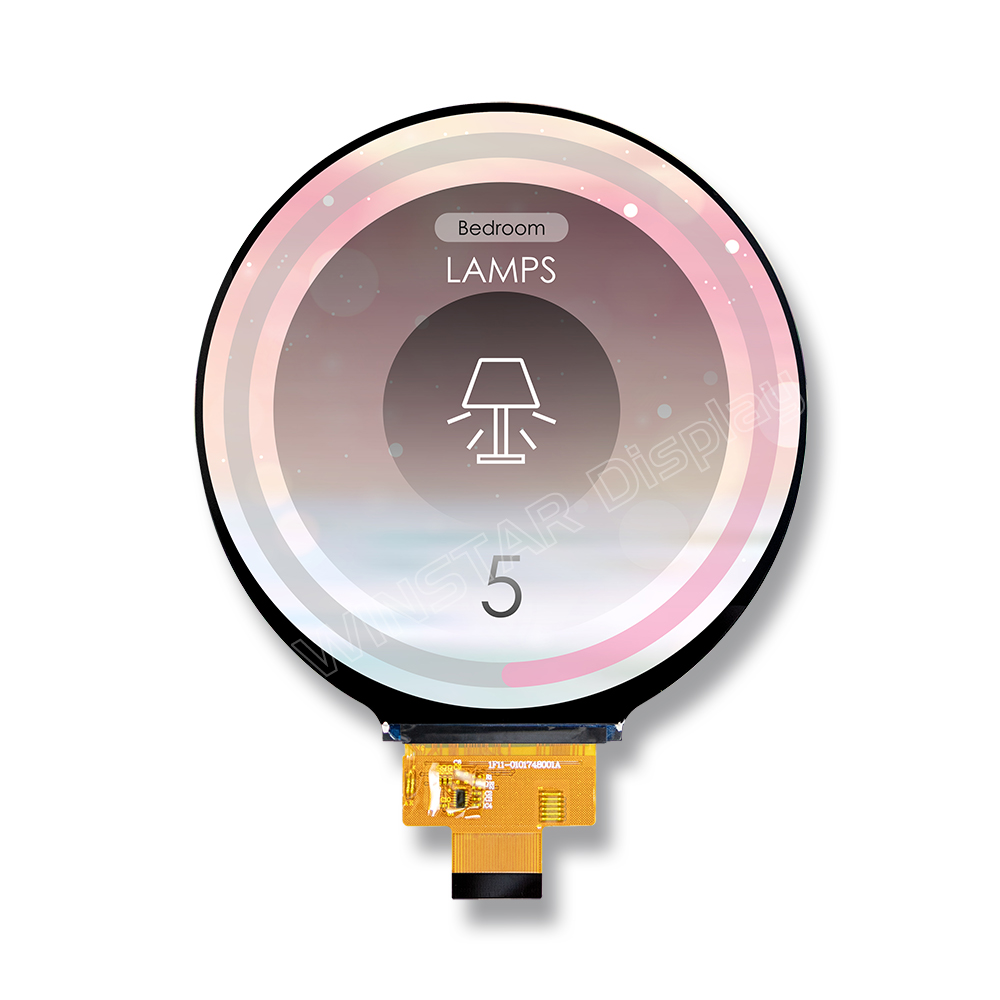

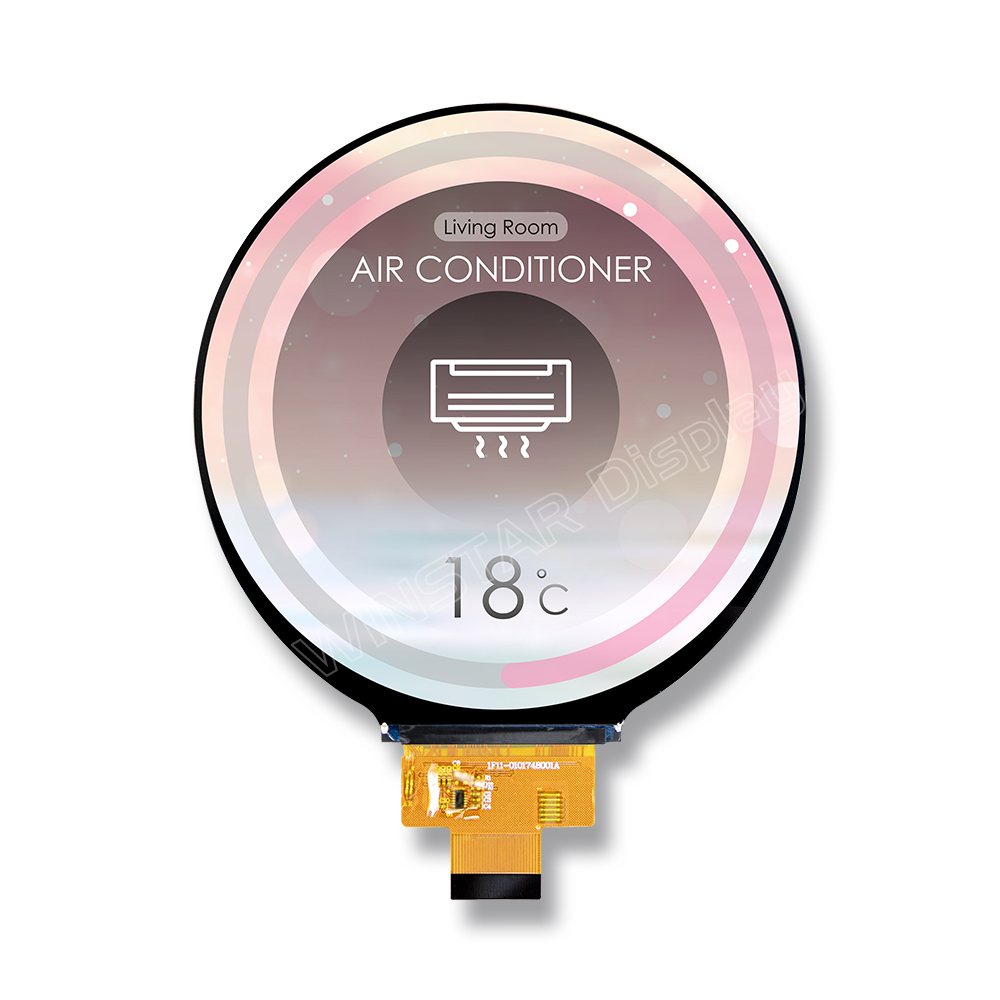

Modulo Display TFT LCD Circolare 4 pollici 720x720

Modello numero WFN0400A2T0YAMNN000

►Dimensione: 4 pollici
►Risoluzione: 720x720 punti
►Direzione di visione: 85/85/85/85 (IPS)
►Interfaccia: MIPI DSI
►Driver IC: FL7703
►Scheda di controllo: No
►Luminosità(cd/m²): 350
►Cornice di fissaggio: No
►Touch Screen : No

Descrizione

Il modulo display TFT LCD WFN0400A2T0YAMNN000 720x720 è una soluzione di visualizzazione ad alte prestazioni progettata per applicazioni industriali, sistemi smart home e vari altri sistemi integrati. Questo display da 4 pollici presenta una risoluzione 720x720 e un design circolare, garantendo immagini nitide e chiare con dettagli eccezionali, rendendolo una scelta ideale per applicazioni che richiedono prestazioni di visualizzazione ad alta definizione.

Con la tecnologia IPS, il modulo offre un angolo di visione ampio di 85 gradi, fornendo colori accurati e vivaci da quasi qualsiasi prospettiva. Il display 720x720 garantisce che il contenuto venga visualizzato con alta chiarezza, mentre il rapporto di contrasto elevato di 1200:1 migliora la profondità e la ricchezza dell'immagine. La superficie antiriflesso riduce ulteriormente i riflessi, migliorando la visibilità e l'esperienza dell'utente.

Con una luminosità di 350 cd/m², questo modulo display offre immagini brillanti e costanti in vari ambienti. L'interfaccia MIPI a 4 corsie garantisce una trasmissione dei dati rapida e affidabile, mentre la gamma di tensione di alimentazione digitale da 1,65V a 3,3V (con valore tipico di 1,8V) assicura la compatibilità con una vasta gamma di dispositivi.

Per le applicazioni touch, è disponibile la versione WFN0400A2T0YAMNA000, che offre la stessa alta qualità di visualizzazione ma include un pannello touch capacitivo, consentendo interazioni precise in vari casi d'uso.

Che venga utilizzato in prodotti per la smart home, sistemi di controllo industriale o altre applicazioni, il WFN0400A2T0YAMNN000 fornisce prestazioni di visualizzazione affidabili e di alta qualità, migliorando la funzionalità e l'appeal dei tuoi dispositivi.

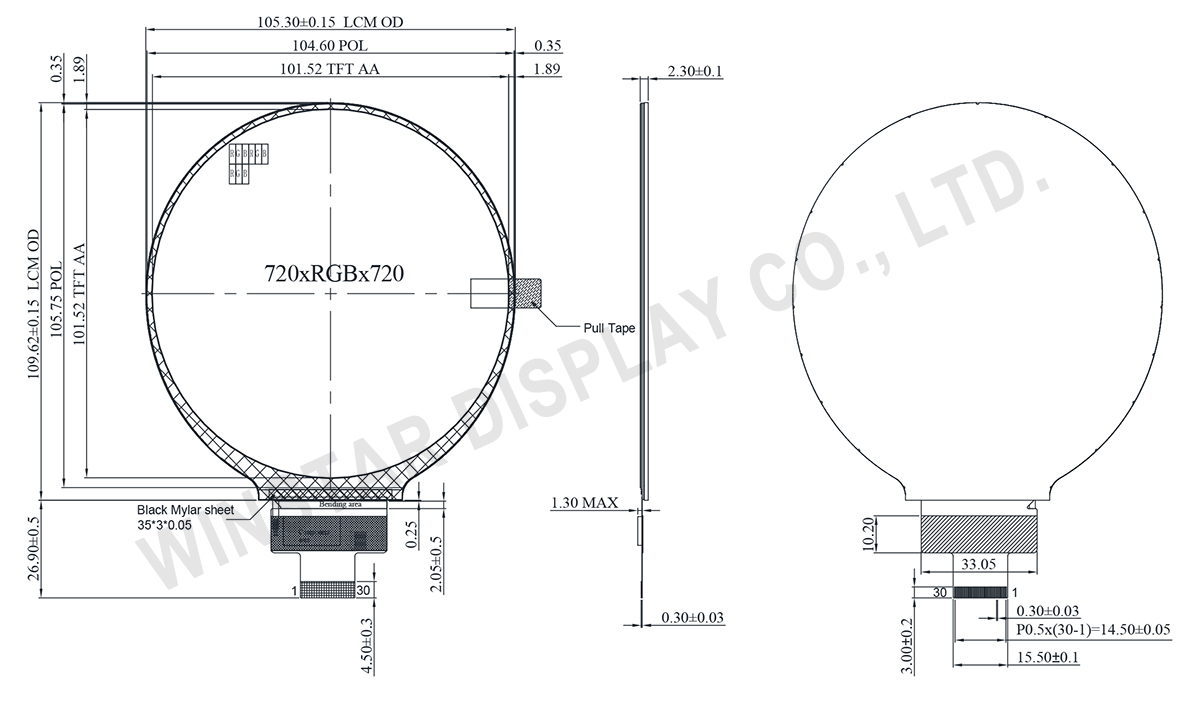

DISEGNO

720x720 Display, Round 720x720 TFT LCD Display Module - WFN0400A2T0YAMNN000

SPECIFICHE TECNICHE

Specifiche generali

Articolo Dimensioni Unità
Dimensione 4.0 pollici
A matrice di punti 720 x RGB x 720 (TFT) punti
Dimensione del modulo 105.3 x 109.62 x 2.3 mm
Area attiva 101.52 x 101.52 mm
Dimensioni del Dot 0.141 x 0.141 mm
Tipo LCD TFT, Nero, Trasmissivo
Direzione di visione 85/85/85/85
Interfaccia TFT 4-Lanes MIPI
Tipo di backlight LED, Bianco
IC Driver TFT FL7703
Touch Screen senza pannello touch
Superficie Anti-Glare

Valori massimi assoluti

Articolo Simbolo Valore Min Valore tipico Valore massimo Unità
Temperatura di lavoro TOP -20 +70
Temperatura di stock TST -30 +80

Caratteristiche elettriche

Temperatura di funzionamento

Articolo Simbolo Valore Min Valore tipico Valore massimo Unità
Digital supply Voltage IOVCC 1.65 1.8 3.3 V
Analog supply Voltage VCI 2.8 3.0 3.3 V
Input Signal Voltage Low
Level
VIL 0 - 0.3 x IOVCC V
High
Level
VIH 0.7 x IOVCC - IOVCC V
Current of digital supply voltage IIOVCC - 15 20 mA
Current of analog supply voltage IVCI - 35 50 mA


Condizioni di pilotaggio LED

Articolo Simbolo Valore Min Valore tipico Valore massimo Unità
LED current - - 40 45 mA
LED voltage VLED+   15.5 16.0 V
Backlight Power Consumption WBL - 600 720 mW
LED Life Time - 30,000 - - Hr

Funzione dei Pin di Interfaccia

Definizione dei Pin LCM

Pin No Simbolo Funzione
1 VLED+ LED Anode
2 VLED- LED Cathode1
3 VLED- LED Cathode2
4 VCI Power Supply 2.8V
5 IOVCC LCD I/O power supply(1.8V)
6 RESET Reset pin
7 TE Tearing effect(1.8V)
8 NC No connection.
9 GND Ground
10 D0P MIPI DSI differential data pair (Data lane 0)
11 D0N MIPI DSI differential data pair (Data lane 0)
12 GND Ground
13 D1P MIPI DSI differential data pair (Data lane 1)
14 D1N MIPI DSI differential data pair (Data lane 1)
15 GND Ground
16 CLKP MIPI DSI differential clock pair
17 CLKN MIPI DSI differential clock pair
18 GND Ground
19 D2P MIPI DSI differential data pair (Data lane 2)
20 D2N MIPI DSI differential data pair (Data lane 2)
21 GND Ground
22 D3P MIPI DSI differential data pair (Data lane 3)
23 D3N MIPI DSI differential data pair (Data lane 3)
24 GND Ground
25-30 TP_INT No connectio
