請問模組的對比該如何控制?
一般來說對比由電壓來控制,模組電源有 VDD、GND、VO、VEE 這四大類,其中 VO 大小就是控制對比的關鍵電壓,一般來說我們會建議客戶使用一個20K的VR來和VDD、GND或是VDD、VEE做分壓,所得到的分壓大小輸入 VO 就可以。

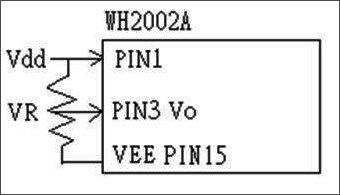

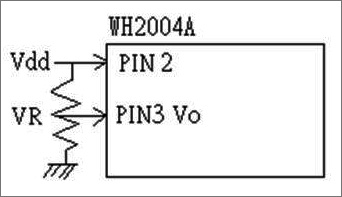

下圖VO是VDD和GND做分壓的值 | 當有使用VEE的時候,VO的分壓為VDD和VEE |
一般來說對比由電壓來控制,模組電源有 VDD、GND、VO、VEE 這四大類,其中 VO 大小就是控制對比的關鍵電壓,一般來說我們會建議客戶使用一個20K的VR來和VDD、GND或是VDD、VEE做分壓,所得到的分壓大小輸入 VO 就可以。
下圖VO是VDD和GND做分壓的值 | 當有使用VEE的時候,VO的分壓為VDD和VEE |
