產品敘述

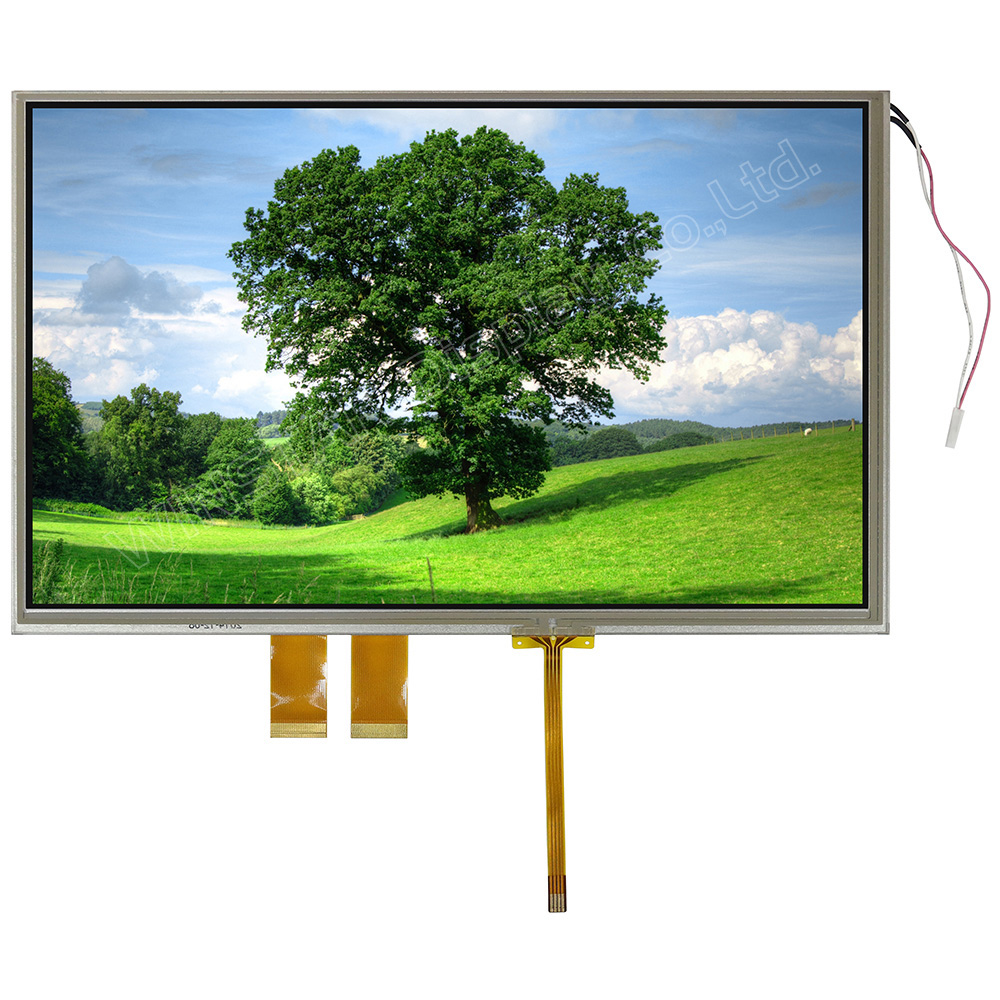

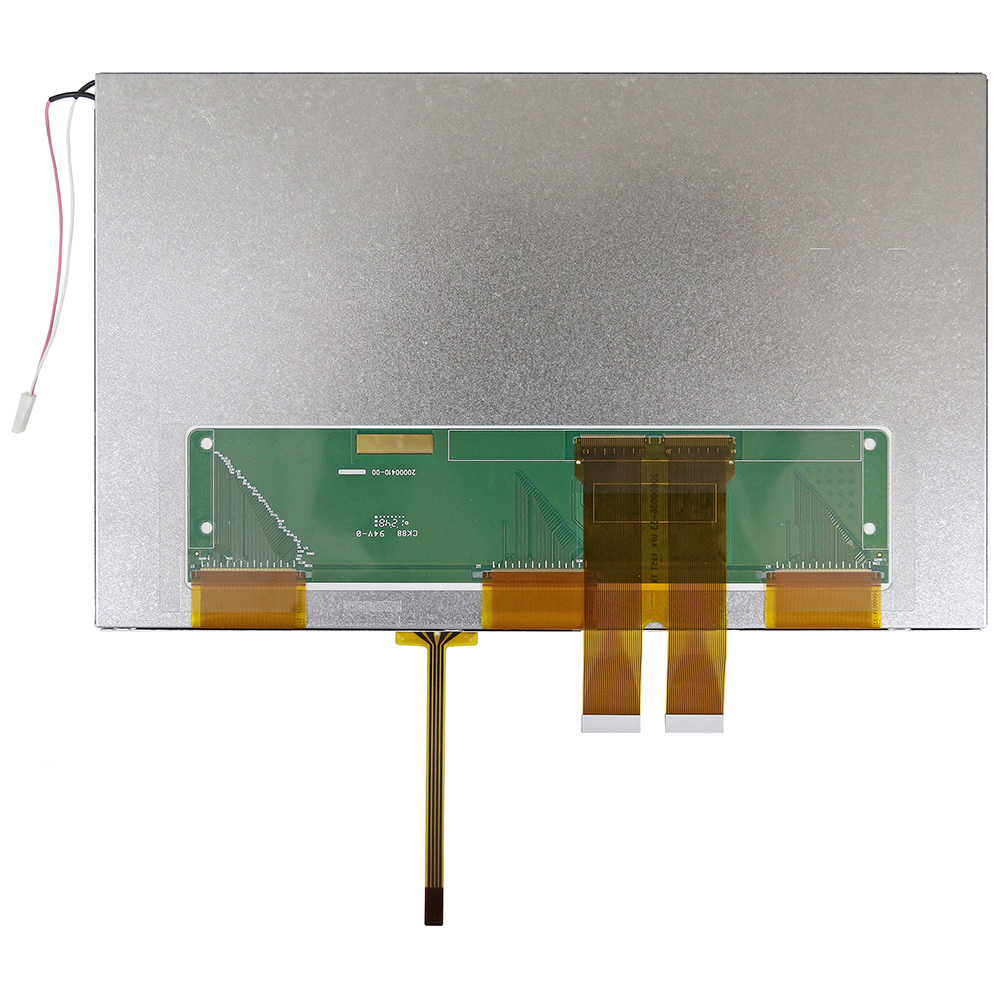

WF102ATIAGDNTA是一款10.2吋有源矩陣彩色TFT液晶顯示器搭載電阻式觸控面板(RTP)具較廣工作溫度。其工作溫度範圍為-30℃至+85℃，儲存溫度範圍為-30℃至+85℃。此型號模組尺寸為235 x 145.8 mm，有效區域尺寸(AA)為222 x 132.48 mm，解析度為800x480像素。模組供電電壓(VCC)為3V至3.6V，典型值為3.3V。 WF102ATIAGDNTA 的亮度為250 nits(典型值)，長寬比為16:9，採防眩光玻璃表面。 這款10.2吋彩色TFT模組非常適合應用在工業用液晶顯示器、醫療用顯示器、嵌入式系統顯示器..等。

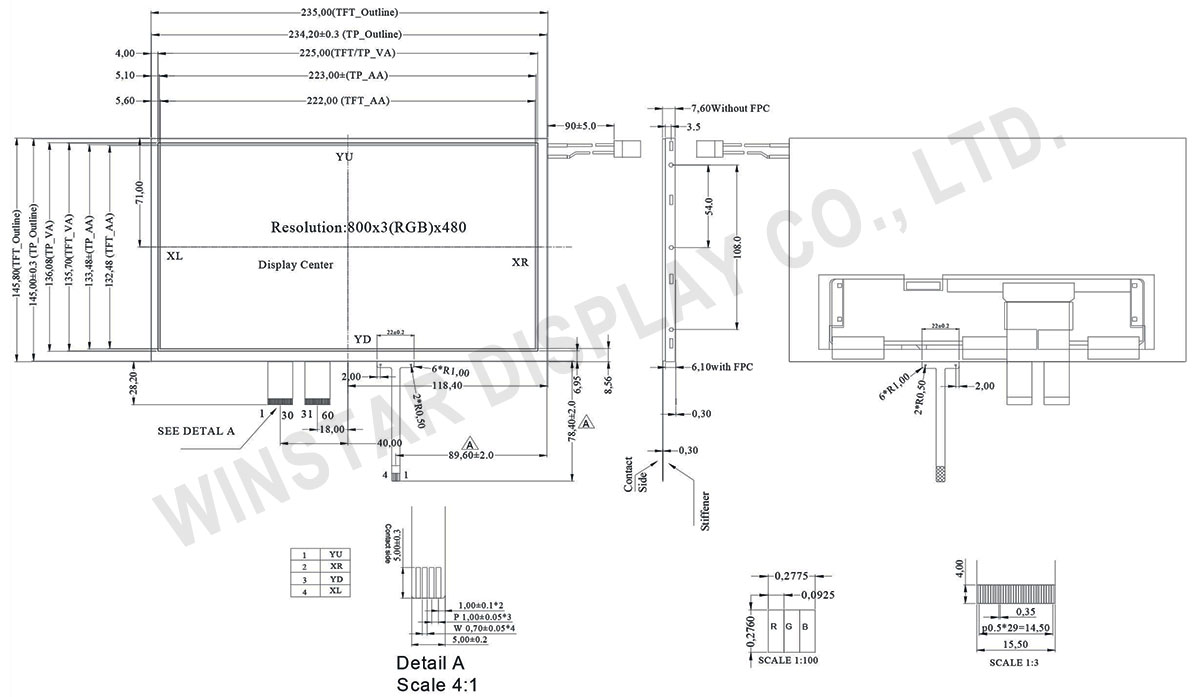

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 10.2 | 吋 |
| 點陣(解析度) | 800 × RGB × 480 (TFT) | dots |
| 模組尺寸 | 235 × 145.8 × 7.6 | mm |
| 有效區域 | 222 × 132.48 | mm |
| 點間距 | 0.0925 × 0.2775 | mm |
| LCD類型 | TFT, 正常白, 透射式 | |
| 驅動IC | EK7718+EK7330 相容IC | |
| 視角 | 12 o'clock | |
| 灰階反轉 | 6 o'clock | |
| 長寬比 | 16:9 | |
| 背光類型 | LED, 正常白 | |
| 觸控面板類型 | 電阻式觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +85 | ℃ |
| 儲存溫度 | TST | -30 | － | +85 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 電源電壓 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| AVDD | － | 9.0 | 9.2 | 9.4 | V | |
| VGH | － | 15.3 | 16 | 16.7 | V | |
| VGL | － | -7.7 | -7.0 | -6.3 | V | |
| 輸入信號電壓 | VCOM | － | 3.65 | 3.85 | 4.05 | V |
| V1~V7 | － | 0.4 AVDD | － | AVDD-0.1 | V | |
| V8~V14 | － | 0.1 | － | 0.6AVDD | V |
Pin功能定義
| Pin No. | 符號 | 輸入/輸出 | 功能說明 |
|---|---|---|---|
| 1 | POL | I | Polarity selection |
| 2 | STVD | I/O | Vertical start pulse input when U/D= H |
| 3 | OEV | I | Output enable |
| 4 | CKV | I | Vertical clock |
| 5 | STVU | I/O | Vertical start pulse input when U/D= L |
| 6 | GND | P | Power ground |
| 7 | EDGSL | I | Select rising edge or rising/falling edge |
| 8 | VCC | P | Power supply for digital circuit |
| 9 | V9 | I | Gamma voltage level 9 |
| 10 | VGL | P | Gate OFF voltage |
| 11 | V2 | I | Gamma voltage level 2 |
| 12 | VGH | P | Gate ON voltage |
| 13 | V6 | I | Gamma voltage level 6 |
| 14 | U/D | I | Up/down selection |
| 15 | VCOM | I | Common voltage |
| 16 | GND | P | Power ground |
| 17 | AVDD | P | Power supply for analog circuit |
| 18 | V14 | I | Gamma voltage level 14 |
| 19 | V11 | I | Gamma voltage level 11 |
| 20 | V8 | I | Gamma voltage level 8 |
| 21 | V5 | I | Gamma voltage level 5 |
| 22 | V3 | I | Gamma voltage level 3 |
| 23 | GND | P | Power ground |
| 24 | R5 | I | Red data(MSB) |
| 25 ~28 | R4 ~R1 | I | Red data |
| 29 | R0 | I | Red data(LSB) |
| 30 | GND | P | Power ground |
| 31 | GND | P | Power ground |
| 32 | G5 | I | Green data(MSB) |
| 33~36 | G4~G1 | I | Green data |
| 37 | G0 | I | Green data(LSB) |
| 38 | STHL | I/O | Horizontal start pulse input when R/L = L |
| 39 | REV | P | Control signal are inverted or not |
| 40 | GND | I | Power ground |
| 41 | DCLK | I | Sample clock |
| 42 | VCC | P | Power supply for digital circuit |
| 43 | STHR | I/O | Horizontal start pulse input when R/L = H |
| 44 | LD | I | Latches the polarity of outputs and switches the new data to outputs |
| 45 | B5 | I | Blue data (MSB) |
| 46 ~49 | B4~B1 | I | Blue data |
| 50 | B0 | I | Blue data (LSB) |
| 51 | R/L | I | Right/ left selection |
| 52 | V1 | I | Gamma voltage level 1 |
| 53 | V4 | I | Gamma voltage level 4 |
| 54 | V7 | I | Gamma voltage level 7 |
| 55 | V10 | I | Gamma voltage level 10 |
| 56 | V12 | I | Gamma voltage level 12 |
| 57 | V13 | I | Gamma voltage level 13 |
| 58 | AVDD | P | Voltage for analog circuit |
| 59 | GND | P | Power ground |
| 60 | VCOM | I | Common voltage |
I: 輸入, O: 輸出, P: 電源
