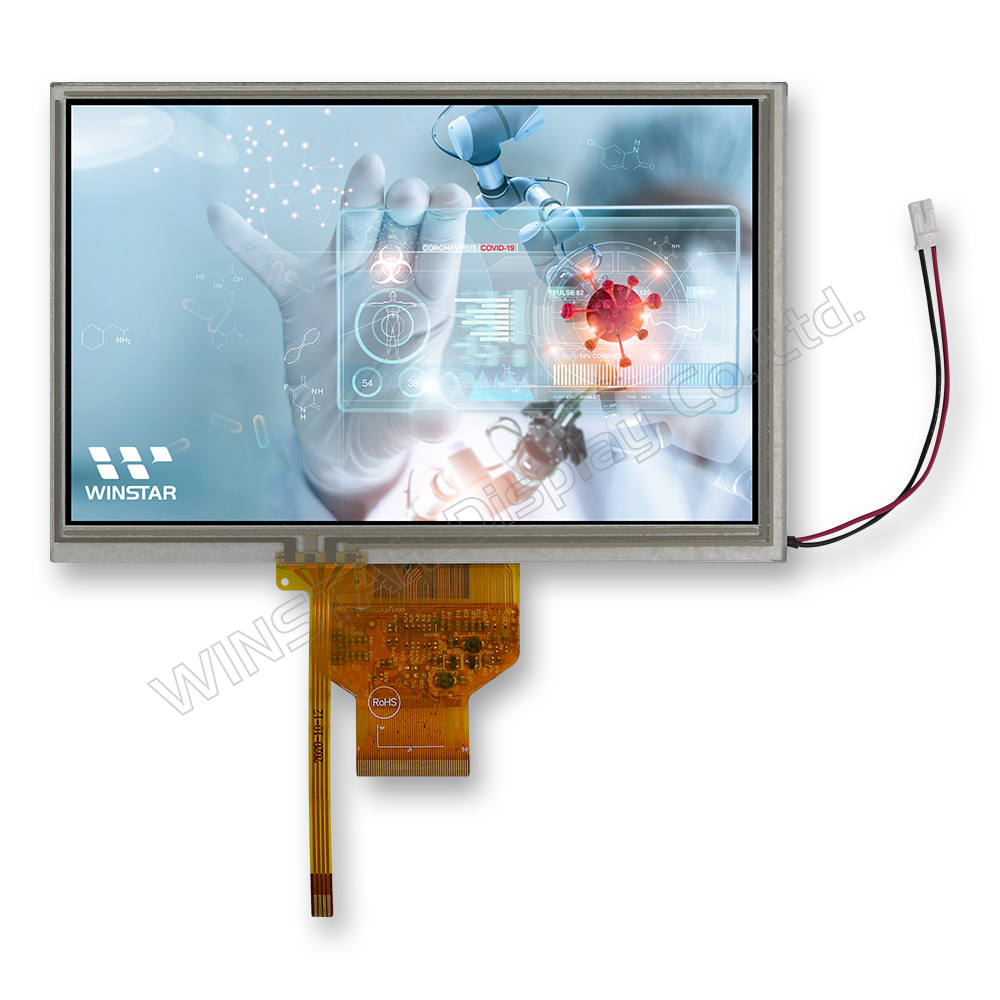

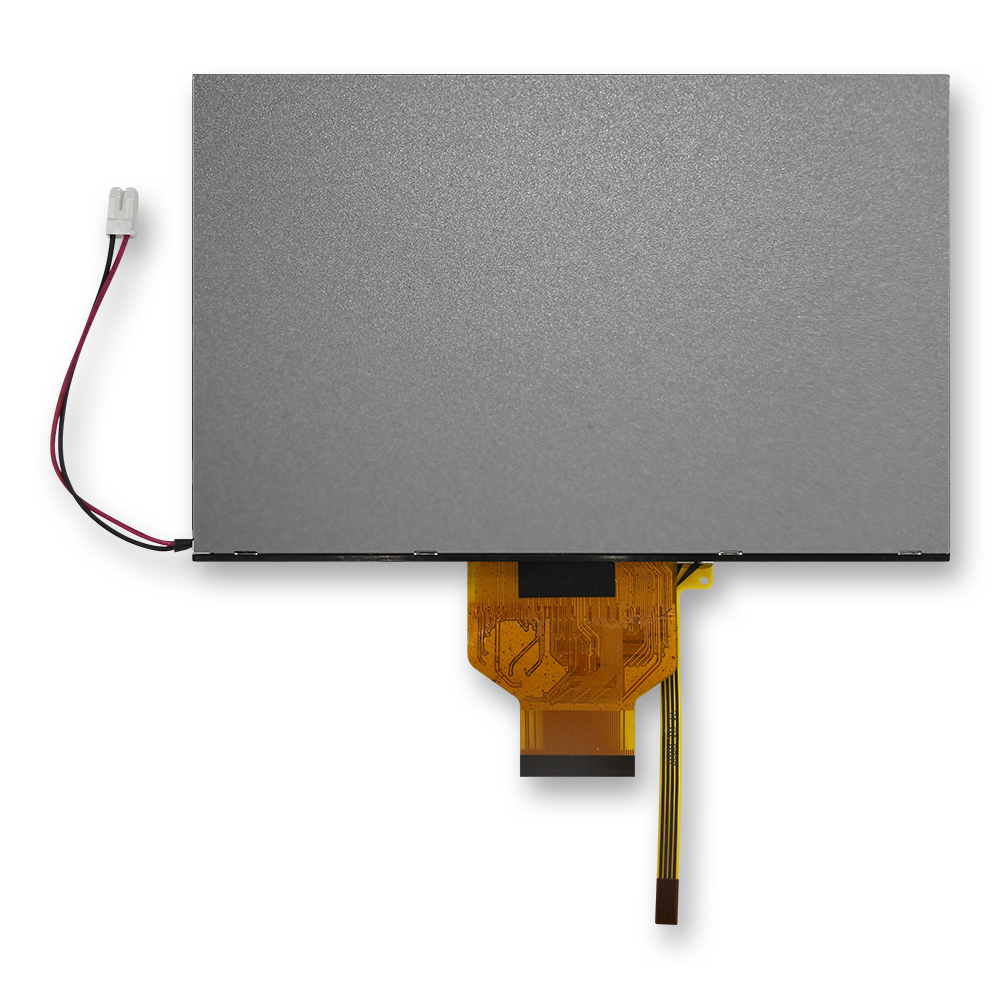

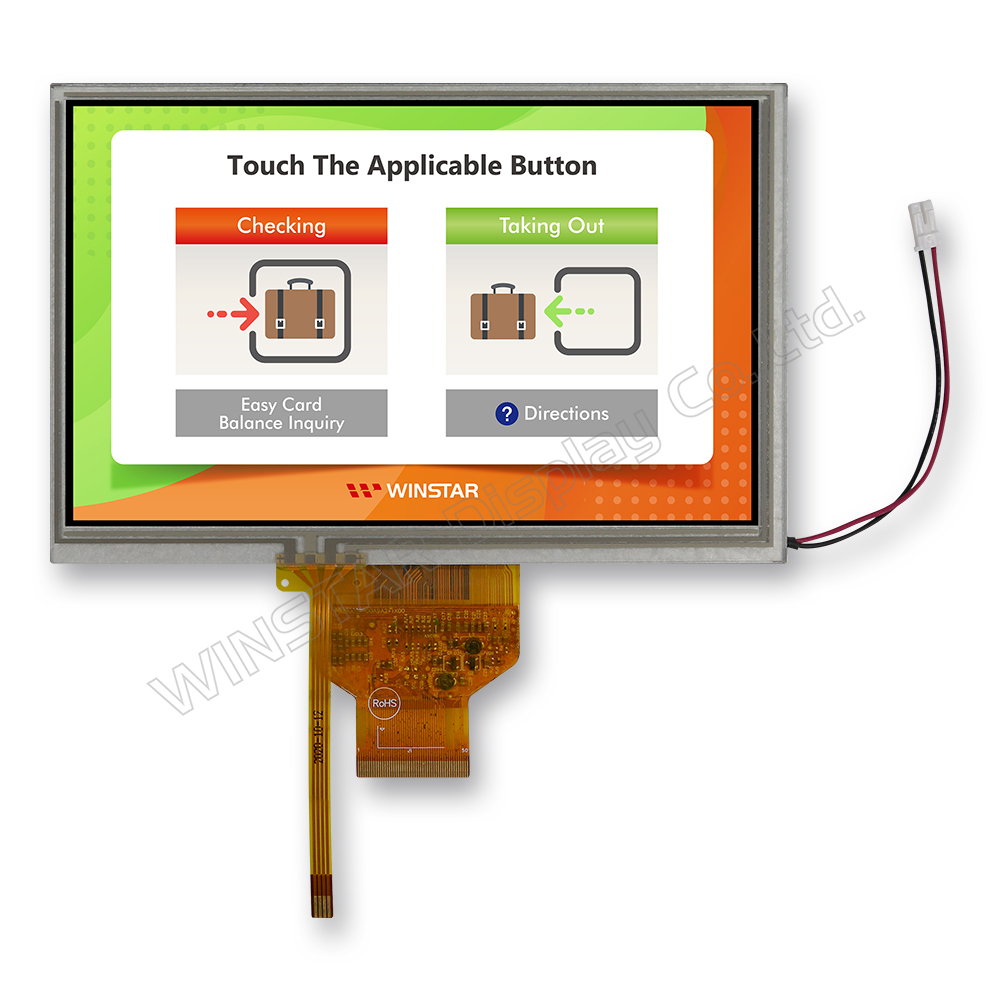

7 吋 IPS TFT LCD 顯示器,800x480,廣溫範圍,配有電阻式觸控

型號 WF70A9TWAGDNT0

►尺寸: 7吋
►解析度: 800x480 dots
►視角: 80/80/80/80 (IPS)
►介面: RGB
►驅動IC:HX8249-A + HX8678-C
►控制板: 無
►亮度(cd/m²): 350
►鐵框螺絲孔: 無
►觸控面板: 電阻式觸控面板 (RTP)
►工作溫度: -30~+80°C (廣溫)

產品敘述

WF70A9TWAGDNT0 是一款 7 吋、800×480 像素的廣溫 IPS TFT-LCD 顯示器,配備電阻式觸控面板(RTP)。模組整合了 HX8249-A 和 HX8678-C 驅動 IC,並支援 24-bit RGB 介面。

採用 IPS 面板提供更寬廣的視角:80°(左)、80°(右)、80°(上)和 80°(下)(典型值)。其具有 1000:1 的對比度、350 cd/m² 的典型亮度,並且使用防眩光表面玻璃。有效區域的長寬比為 15:9。若應用需求需要更高亮度,請考慮選擇 WF70A9SWAGDNT0 型號。

WF70A9TWAGDNT0 顯示器的工作電壓(VCC)範圍為 2.7V 到 3.6V,典型值為 3.3V。其支援 -30℃ 到 +80℃ 的寬廣操作溫度範圍,並且可以在 -30℃ 到 +80℃ 的溫度範圍內儲存。

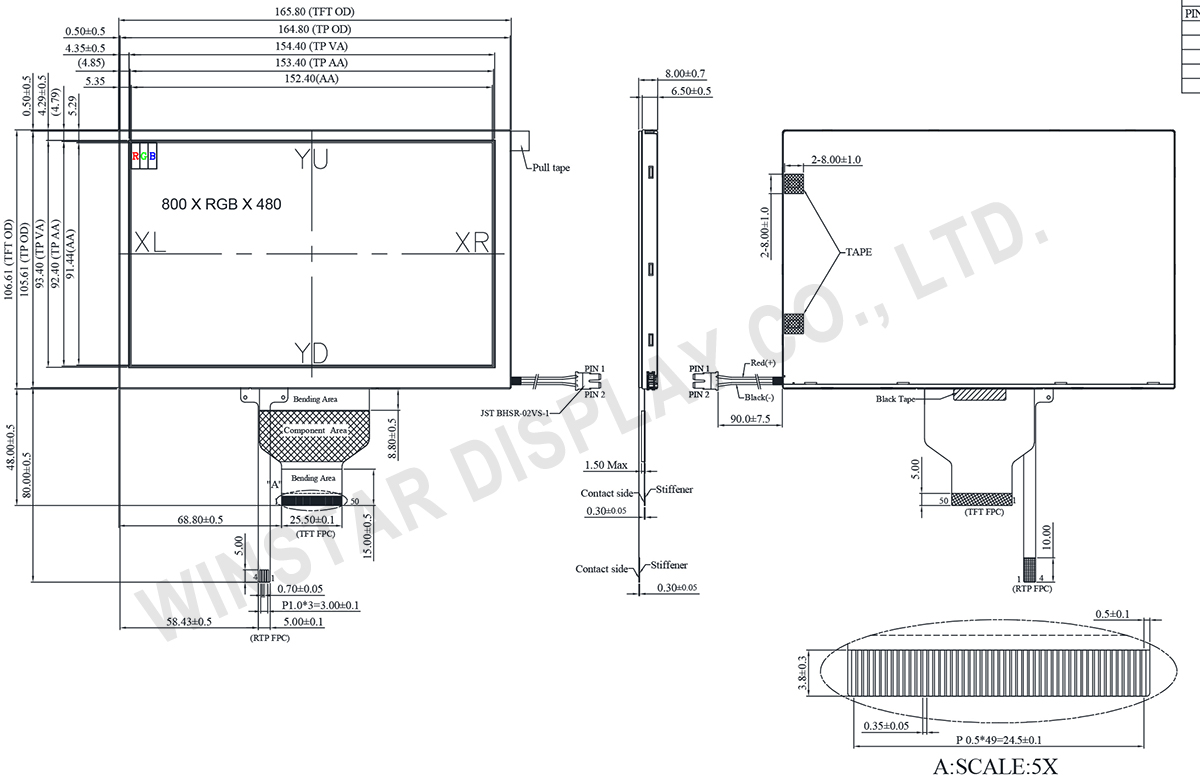

規格圖

7-inch IPS TFT LCD Display, 800x480, Wide Temperature, with Resistive Touch - WF70A9TWAGDNT0

產品規格

規格說明

項目 規格 單位
尺寸(對角線) 7.0
點陣(解析度) 800 x RGB x 480(TFT) dots
模組尺寸 165.8 (W) x 106.61 (H) x 8.0(D) mm
有效區域 152.40 x 91.44 mm
點間距 0.1905 x 0.1905 mm
LCD類型 TFT 全透
視角 80/80/80/80
TFT 介面 24-bit RGB
TFT 驅動 IC HX8249-A + HX8678-C 相容IC
長寬比 15:9
背光類型 LED, 平常白
觸控面板 電阻式觸控面板 (RTP)
表面 防眩光

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -30 +80
儲存溫度 TST -30 +80

電氣特性

工作條件

項目 符號 最小值 典型值 最大值 單位
電源電壓 Vcc 2.7 3.3 3.6 V
電源電流 Icc 101 150 mA


LED驅動條件

參數 符號 最小值 典型值 最大值 單位
LED電流 360 mA
LED電壓 VLED+ 8.1 9.3 10.2 V
LED使用壽命 40000 Hr

Pin功能定義

1.LCM PIN 定義

Pin 符號 功能說明
1-4 NC No connection
5 GND Power Ground
6 NC No connection
7 VCC Power voltage
8 NC(MODE) No connection, Input timing is Sync mode.
The pin is already connected to VCC internally.
9 DE Data enable signal for TTL mode.
10 VS Vertical sync input
11 HS Horizontal sync input
12 B7 Blue data(MSB)
13 B6 Blue data
14 B5 Blue data
15 B4 Blue data
16 B3 Blue data
17 B2 Blue data
18 B1 Blue data
19 B0 Blue data(LSB)
20 G7 Green data(MSB)
21 G6 Green data
22 G5 Green data
23 G4 Green data
24 G3 Green data
25 G2 Green data
26 G1 Green data
27 G0 Green data(LSB)
28 R7 Red data(MSB)
29 R6 Red data
30 R5 Red data
31 R4 Red data
32 R3 Red data
33 R2 Red data
34 R1 Red data
35 R0 Red data (LSB)
36 GND Power Ground
37 DCLK Sample clock
38 GND Power Ground
39 NC(L/R) No connection, Horizontal scan direction (Left to right).
The pin is already connected to VCC internally.
40 NC(U/D) No connection, Vertical scan direction (Top to bottom).
The pin is already connected to VCC internally.
41 NC No connection
42 NC No connection
43 NC No connection
44 RESET Reset pin. The chip is in reset state when RESETB=0.
45 NC No connection
46 NC No connection
47 STBYB STBYB Standby mode setting pin. The chip is in standby mode when STBYB=0.
48 GND Power Ground
49 NC No connection
50 NC No connection


2.背光 PIN 定義

Pin 符號 功能說明
1 VLED+ Red, LED_ Anode
2 VLED- Black, LED_ Cathode
