3.2吋高亮240x320 TFT模組 - WF32DSLAJDNN0
3.2吋高亮240x320 TFT模組 - WF32DSLAJDNN0

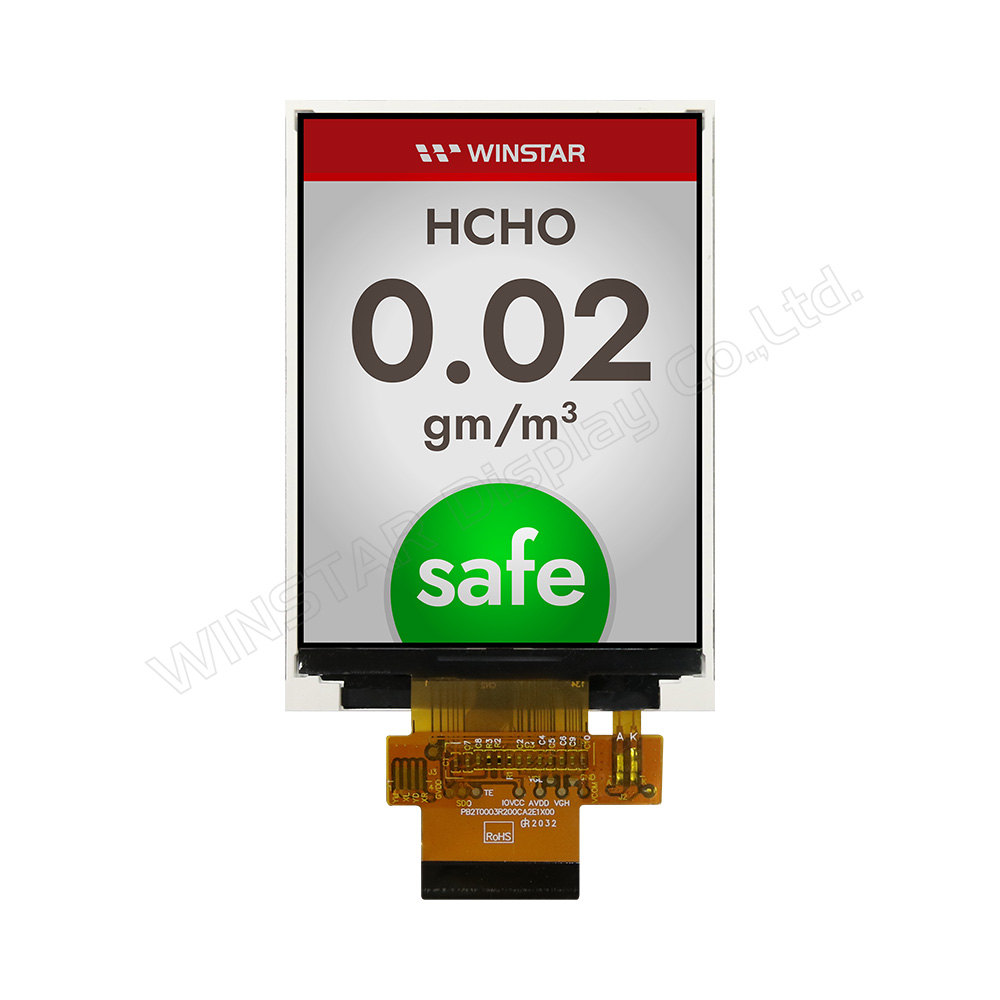

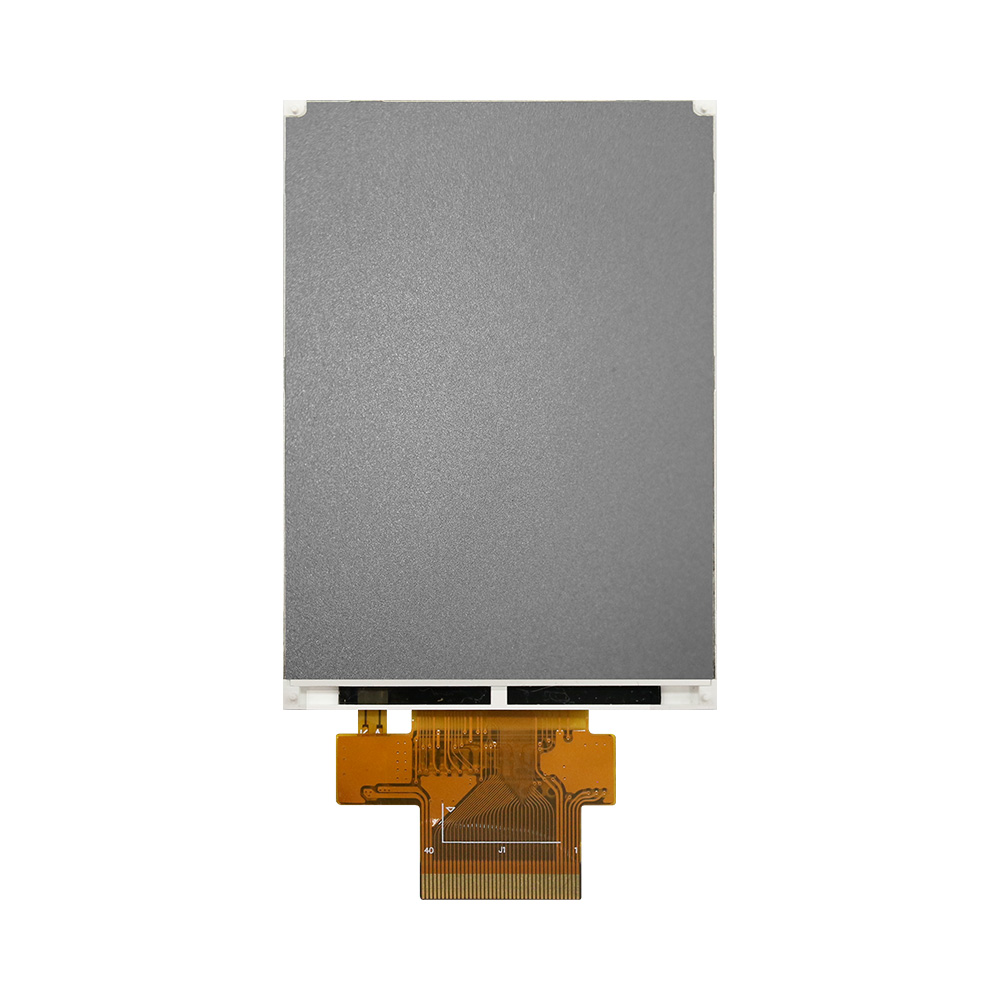

3.2吋高亮240x320 TFT模組

型號 WF32DSLAJDNN0

►尺寸: 3.2吋
►解析度: 240 x 320 dots
►視角: 6H
►介面: 8080 MCU 8bit/9bit/16bit/18bit/SPI(3線/4線)
►驅動IC: ILI9341
►控制板: 無
►亮度(cd/m²): 1000
►鐵框螺絲孔: 無
►觸控面板: 無

回分類頁 下一個產品

產品敘述

WF32DSLAJDNN0是一款3.2吋直式螢幕TFT LCD模組, 解析度由240x320像素組成。此款模組內建ILI9341驅動IC可以支援8080 MCU 8bit /9bit/16bit/18bit/ SPI(3線/4線)等介面。WF32DSLAJDNN0也是一款高亮度TFT LCD模組，典型亮度為1000 nits; 對比度為500:1，模組為6H視角;12H灰階反轉採防眩光表面，客戶若不需要高亮度背光，可以選擇WF32DTLAJDNN0型號模組。此外WF32D系列有電阻式觸控面板(RTP)可選，高亮度含RTP請選擇WF32DSLAJDNT0型號，一般亮度含RTP需求請選擇WF32DTLAJDNT0型號。 此模組電壓(VCI)為2.5V~3.3V典型值為2.8V，工作溫度範圍 -20℃~+70℃，儲存溫度範圍-30℃~+80℃。

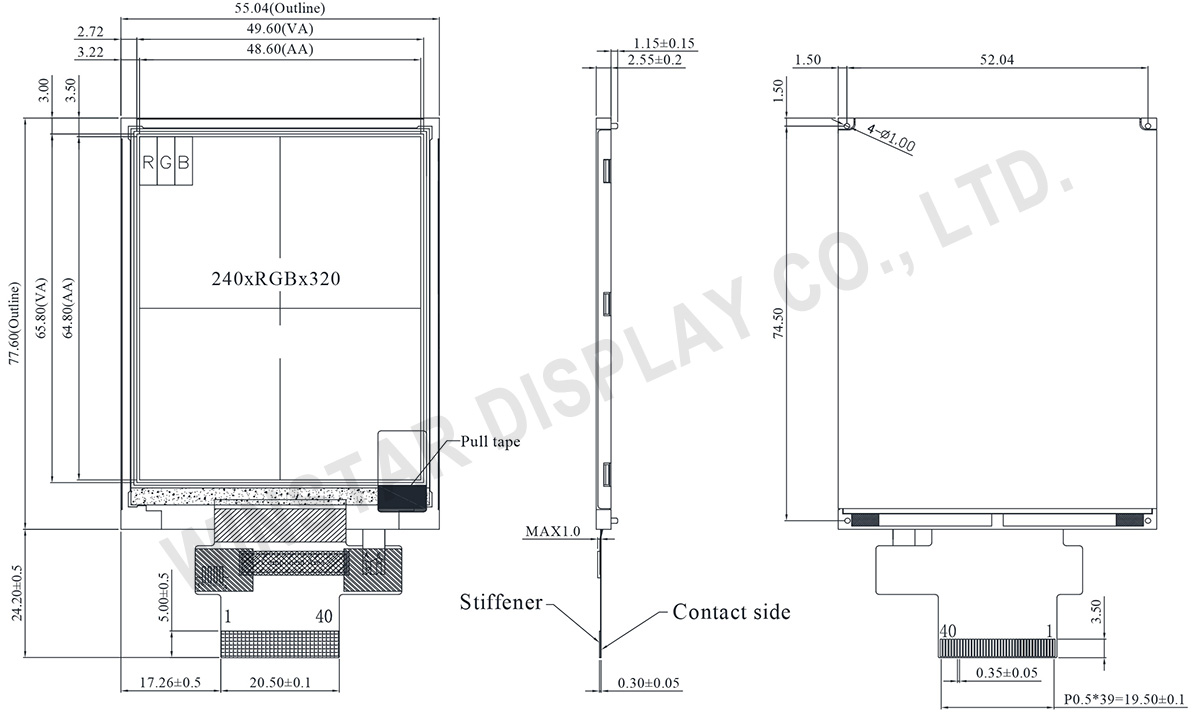

規格圖

3.2 inch High Brightness 240x320 TFT Module - WF32DSLAJDNN0

產品規格

Pin功能定義

NO 符號 功能說明 I/O
1 NC No connection －
2 NC No connection －
3 NC No connection －
4 NC No connection －
5 VCI Power supply(TYP: 2.8V). P
6 IOVCC Power supply(TYP:1.8V/2.8V). P
7 R5 18-bit parallel bi-directional data bus for MCU system and RGB
interface mode Fix to VSS level when not in use		 I/O
8 R4
9 R3
10 R2
11 R1
12 R0
13 G5
14 G4
15 G3
16 G2
17 G1
18 G0
19 B5
20 B4
21 B3
22 B2
23 B1
24 B0
25 SDA Serial data input/output I/O
26 DOTCLK Data enable signal in RGB interface. I
27 DE A data ENABLE signal in RGB I/F mode I
28 HSYNC Horizontal synchronizing signal in RGB interface I
29 VSYNC Vertical synchronizing signal in RGB interface I
30 NRD Read enable pin I80 parallel bus system interface I
31 NWR_DNC NWR Write enable pin I80 parallel bus system interface
DNC Command/parameter or display data selection pin in serial bus system interface		 I
32 DNC_SCL DNC Command/parameter or display data selection pin in parallel interface
SCL Serial data clock in serial bus system Interface		 I
33 NCS Chip select signal I
34 NRESET System Reset I
35 IM0 System interface select:
IM2 IM1 IM0 MCU-Interface Mode DB Pin in use
Register/Content GRAM
0 0 0 80 MCU 8-bit bus
interface I		 D[7:0] D[7:0]
0 0 1 80 MCU 16-bit bus
interface I		 D[7:0] D[15:0]
0 1 0 80 MCU 9-bit bus
interface I		 D[7:0] D[8:0]
0 1 1 80 MCU 18-bit bus
interface I		 D[7:0] D[17:0]
1 0 1 3-wire 9-bit data serial
interface I		 SDA:In/OUT
1 1 0 4-wire 8-bit data serial
interface I		 SDA:In/OUT
I
36 IM1
37 IM2
38 GND Ground P
39 VLED+ Anode of LED backlight. P
40 VLED- Cathode of LED backlight. P

規格說明

項目 規格 單位
顯示尺寸(對角線) 3.2 吋
點陣(解析度) 240 × RGB × 320(TFT) dots
模組尺寸 55.04 (W) × 77.6 (H) × 2.55(D) mm
有效區域 48.6 × 64.8 mm
像素間距 0.2025 × 0.2025 mm
LCD 類型 TFT, 平常白, 透射式
視角 6點鐘方向
灰階反轉 12點鐘方向
長寬比 直式螢幕
驅動IC ILI9341 或相容IC
介面 80 MCU 8bit/9bit/16bit/18bit/SPI(3線/4線)
背光類型 LED, 正常白
觸控面板類型 無觸控面板
表面 防眩光

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 － +70 ℃
儲存溫度 TST -30 － +80 ℃

電器特性

項目 符號 條件 最小值 典型值 最大值 單位
供電電壓 VCI   2.5 2.8 3.3 V
供電電壓 IOVCC   1.65 2.8 3.3 V
輸入最高電壓 Vih   0.7IOVCC - IOVCC V
輸入最低電壓 Vil GND - 0.3IOVCC V
輸出最高電壓 Voh IOL=-1.0mA 0.8 IOVCC - IOVCC V
輸出最低電壓 Vol IOL =1.0mA GND - 0.2 IOVCC V
耗電流量 IVCI - - 5.5 8.25 mA
