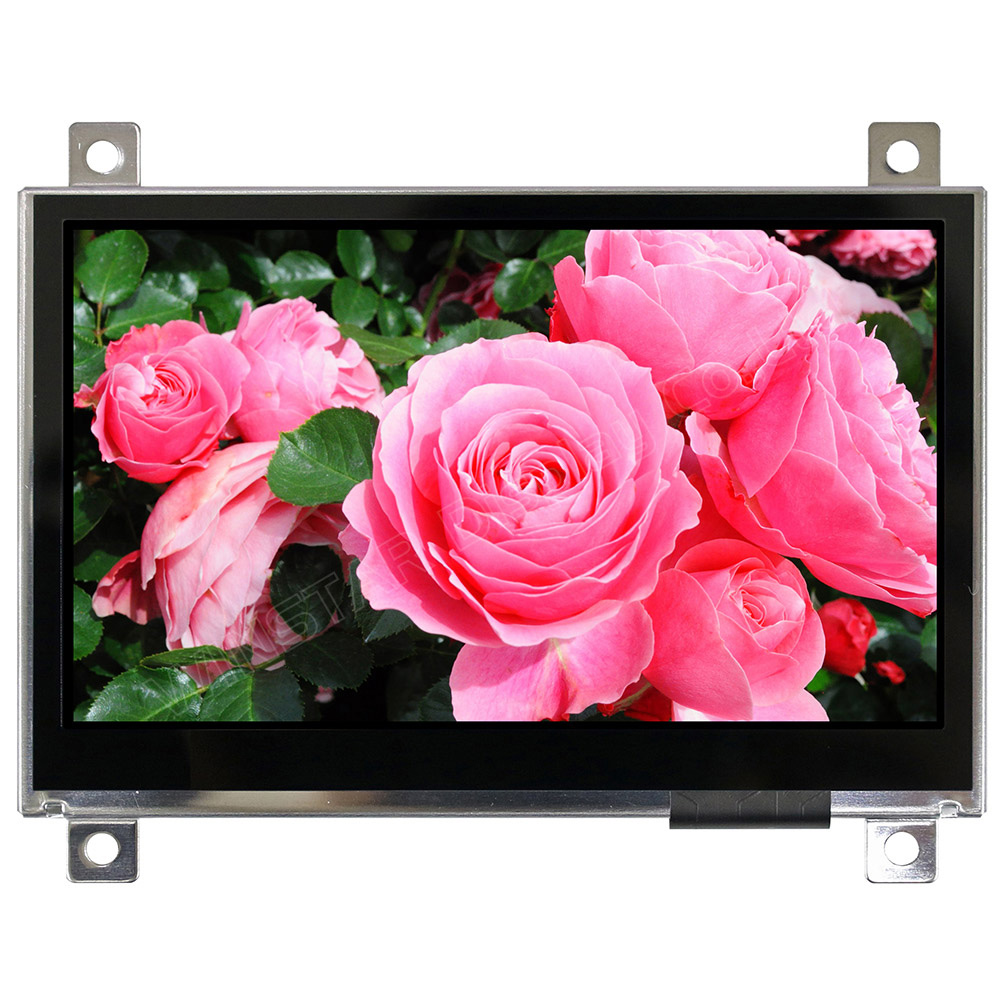

4.3" PCAP 電容觸控TFT LCD液晶 + LCD控制板

型號 WF43QTIBEDBGF

►尺寸: 4.3吋
►解析度: 480 x 272 dots
►視角: 12H
►介面: MCU
►控制器IC:SSD1963
►控制板: 有
►亮度(cd/m²): 400
►鐵框螺絲孔: 有
►觸控面板: PCAP 投射電容式觸控面板
►支援指數: 5指
►O-Film: 無

產品敘述

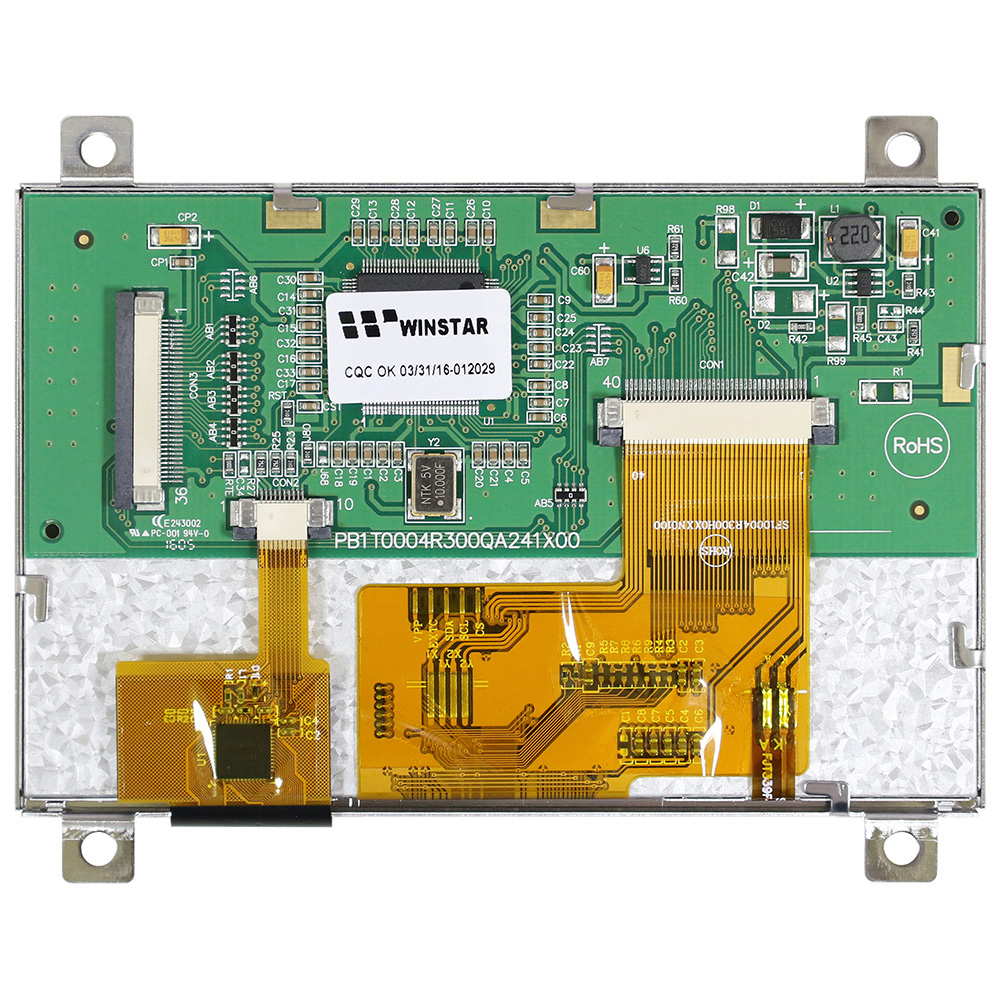

WF43QTIBEDBGF是一款整合控制板的4.3吋電容觸控TFT LCD 顯示器。解析度為480x272像素和16:9的長寬比。此TFT模組配備SSD1963控制板,提供8080系列MPU的8-bit/16-bit介面選項。33~36 pin 專用於背光供電,無需額外的背光電路。該模組具有鐵框和螺絲孔,便於客戶安裝和使用。

Winstar Q系列支援SSD1963控制器,該控制器利用傳統輸入並通過VESA信號驅動TFT。因此,不需要在板上配備T-COM電路。此外,所有功能包括TFT連接、背光驅動器和觸控面板,都整合到一個連接中。

WF43QTIBEDBGF模組配有搭載ILI2130驅動IC的投射電容觸控面板(PCAP),支援I2C介面和5點觸控功能。該模組的工作溫度範圍是-20°C~+70°C,儲存溫度範圍是-30°C~+80°C。LCM電源電壓範圍為3.0V到3.3V,典型值為3.1V。模組的亮度為400 nits,對比度為500:1(典型值)。

Winstar TFT Q系列模組提供以下創新優勢,為彩色顯示提供優異性能:

  • Q系列在SSD1963控制板上集成了36-pin連接器,所有連接器方向一致。
  • Q系列模組提供8080 MPU 8-bot/16-bit 並列介面選項。
  • 33~36 pin已預設為背光供應。
  • 內建背光驅動IC,Q系列TFT顯示器可由5V驅動(3.5吋和4.3吋也支援3.3V)。客戶更換TFT模組尺寸時,無需更改背光驅動器電路。
  • 5.7吋、7.0吋、8.0吋和10.2吋Q系列支援「睡眠模式」,以關閉BIAS(VGH、VGL、AVDD)以節省功耗。
  • 所有Q系列顯示器均提供電阻式觸控面板選項,並可從36-pin連接器輸入4線信號(X1、Y1、X2、Y2)。
  • 所有Q系列顯示器均提供電容式觸控面板選項,並支援從36-pin連接器輸入I2C讀/寫協議。

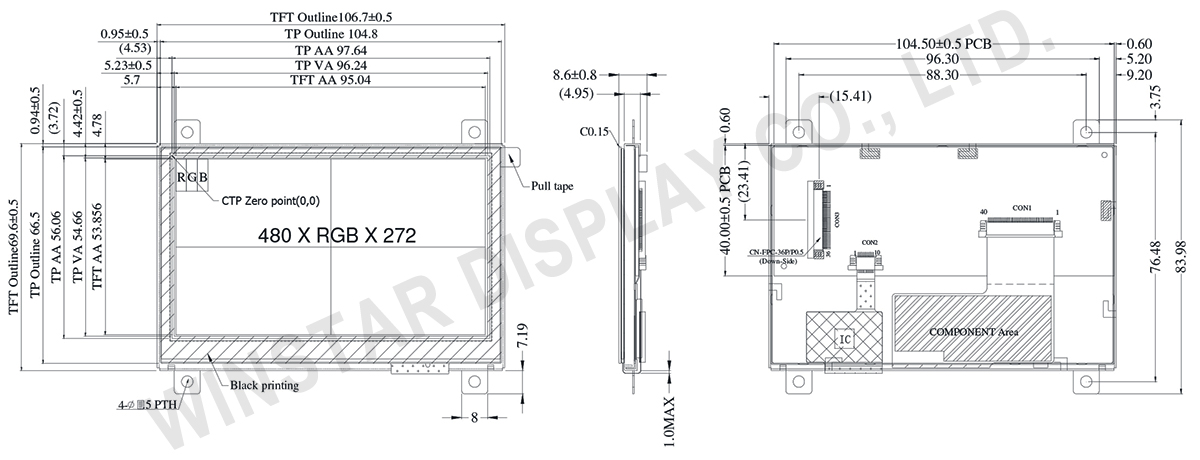

規格圖

4.3 PCAP TFT Panel with LCD Controller Board - WF43QTIBEDBGF

產品規格

Pin功能定義

Pin 符號 功能說明
1 GND System round pin of the IC. Connect to system ground.
2 VDD Power Supply : +3.3V
3 BL_E Backlight control signal , H: On \ L: Off
4 D/C Data/Command select
5 WR Write strobe signal
6 RD Read strobe signal
7~14 D0~D7 Data bus
15~22 D8~D15 Data bus (When select 8bits mode, this pin is NC)
23 NC No connection
24 CTP_INT External interrupt to the host
25 CS Chip select
26 RESET Hardware reset
27 DIP ON Display control H: On \ L:Off
28 NC No connection
29 CTP_SCL Active low I2C clock input
30 CTP_SDA Data input I2C data input and output
31 CTP_RST External Reset, Low is active
32 NC No connection
33~34 VLED- VLED- for B/L LED inverter (GND)
35~36 VLED+ VLED+ for B/L LED inverter (+3.3V)

規格說明

項目 規格 單位
顯示尺寸(對角線) 4.3
點陣(解析度) 480 x RGB x 272(TFT) dots
模組尺寸 106.7 x 83.98 x 8.6 mm
有效區域 95.04 x 53.856 mm
點間距 0.066 x 0.198 mm
LCD類型 TFT, 正常白, 透射性
視角 12 o'clock
灰階反轉 6 o'clock
長寬比 16:9
背光類型 LED, 正常白
控制器 IC SSD1963
TFT 介面 Digital 8080 family MPU 8bit/16bit
PCAP FW 版本 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43
PCAP IC ILI2130 或相容IC
PCAP 解析度 16384*16384
PCAP 介面 I2C
觸控面板類型 PCAP電容式觸控面板
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
LCM供電電壓 VDD 3.0 3.1 3.3 V
LCM供電電流 IDD 210 350 mA
