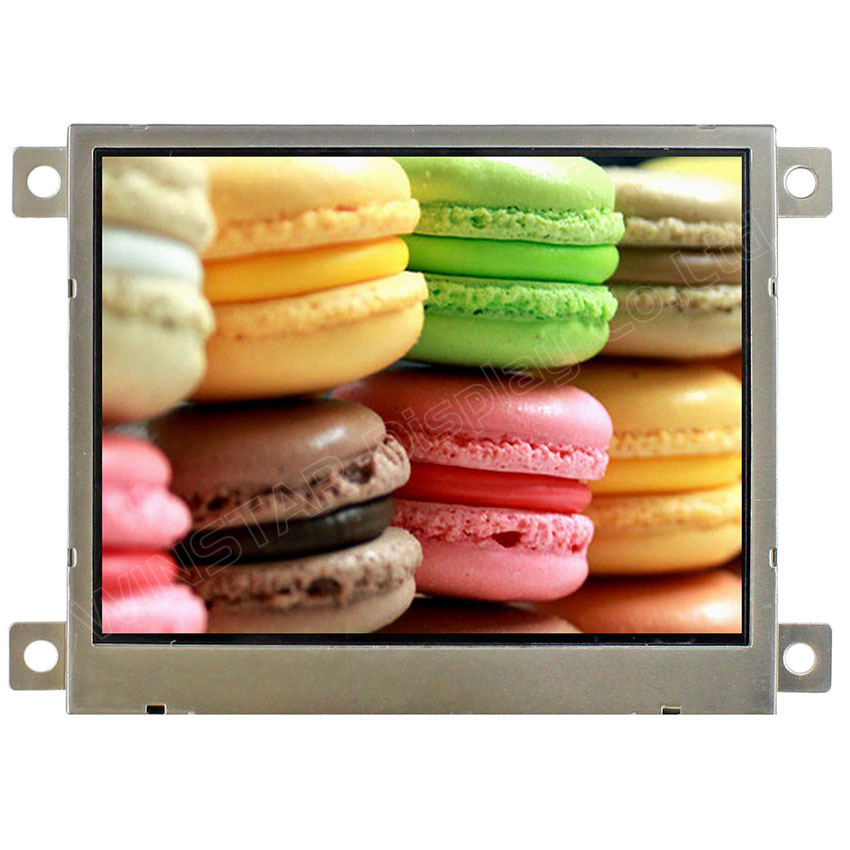

產品敘述

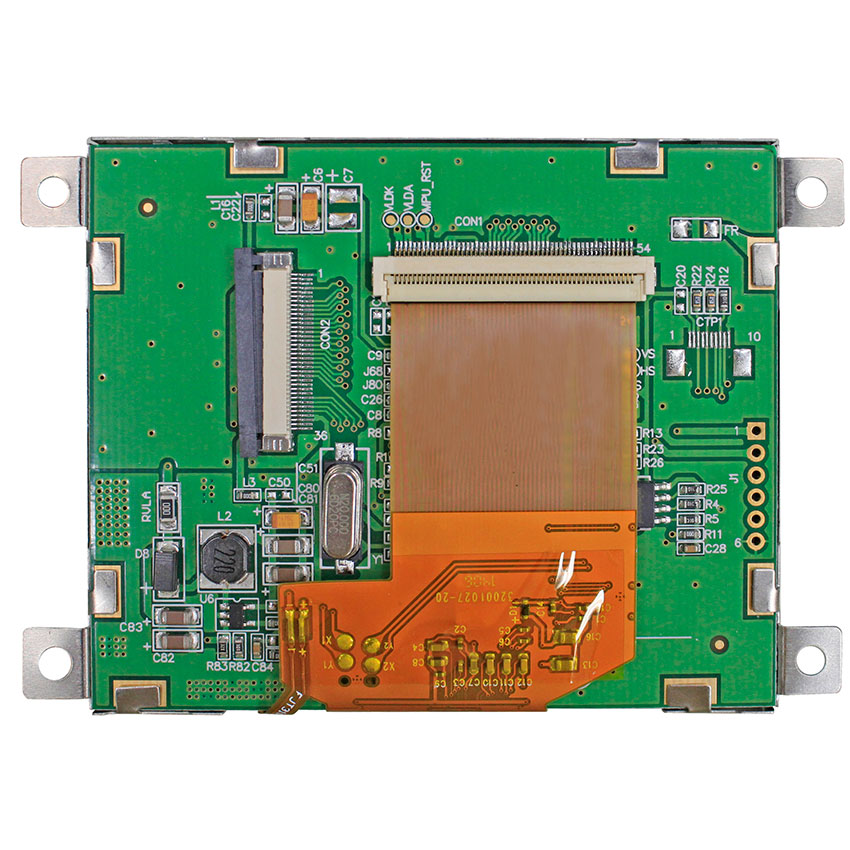

WF35PTIBCDBN0 是一款3.5吋 TFT 液晶模組，解析度為 320x240 像素，長寬比為 4:3。其模組尺寸為93.5 x 66.44 mm，有效區域尺寸為70.08 x 52.56 mm。此模組配備了 RA8875 控制器 IC 的控制板 ，支援 8080 MPU 介面。
Winstar P 系列 TFT 顯示器特色：
- 此 TFT 顯示模組主要採用 RA8875 控制器 IC，該控制器與標準化的 36 pin MCU 8080 8/16-bits 針腳定義整合在一起，並可透過跳線選擇 8/16 -bits 6800 針腳定義介面。
- 針腳 33 ~ 36 預定義為背光供應，不需要另行設計背光電路。
- 另外可要求外擴中文字庫(選配功能)，外部擴充快閃記憶體(Flash memory)。
- 透過RA8875 IC內建 PWM 指令用於背光控制以及 DMA(Direct Memory Access)加速圖形化。
- 此外，內建4線電阻式觸控面板控制器，僅適用於具有電阻觸控的P系列 TFT型號 。
WF35PTIBCDBN0 TFT 液晶模組的亮度為 420 cd/m2，對比度為 350:1。LCM 電壓範圍為 3V 至 3.6V，典型值為 3.3V。操作溫度範圍涵蓋 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。

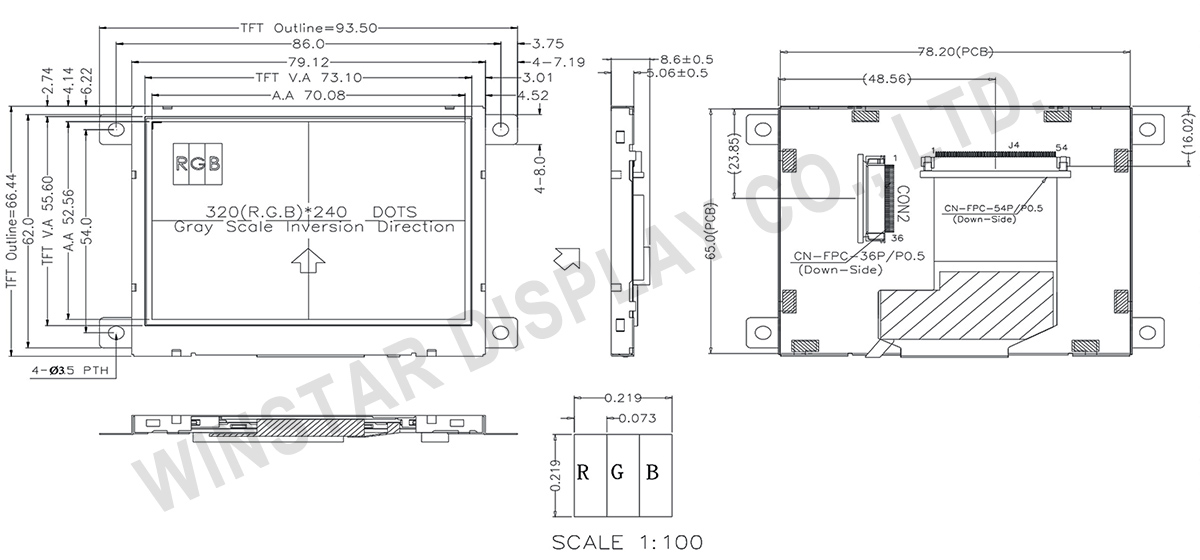

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | System ground |
| 2 | VDD | Power Supply : +3.3V |
| 3 | NC | No connect |
| 4 | RS | Data / Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7~22 | DB0~DB15 | Data bus |
| 23 | WAIT | Wait Signal Output(H:active) |
| 24 | NC | No connect |
| 25 | CS | Chip select |
| 26 | RST | Hardware reset |
| 27~32 | NC | No connect |
| 33~34 | VLED- | Power for LED backlight cathode |
| 35~36 | VLED+ | Power for LED backlight anode |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.5 | 吋 |
| 點陣(解析度) | 320 x RGB x 240 | dots |
| 模組尺寸 | 93.5 x 66.44 x 8.6 | mm |
| 有效區域 | 70.08 x 52.56 | mm |
| 點間距 | 0.073 x 0.219 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12 o'clock | |
| 灰階反轉 | 6 o'clock | |
| 背光類型 | LED,正常白 | |
| 控制器 IC | RA8875 | |
| 介面 (接口) | Digital 8080 family MPU | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VDD | - | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | IDD | - | - | 50 | 75 | mA |
| 耗電量 | - | - | 165 | 270 | mW |
