產品敘述

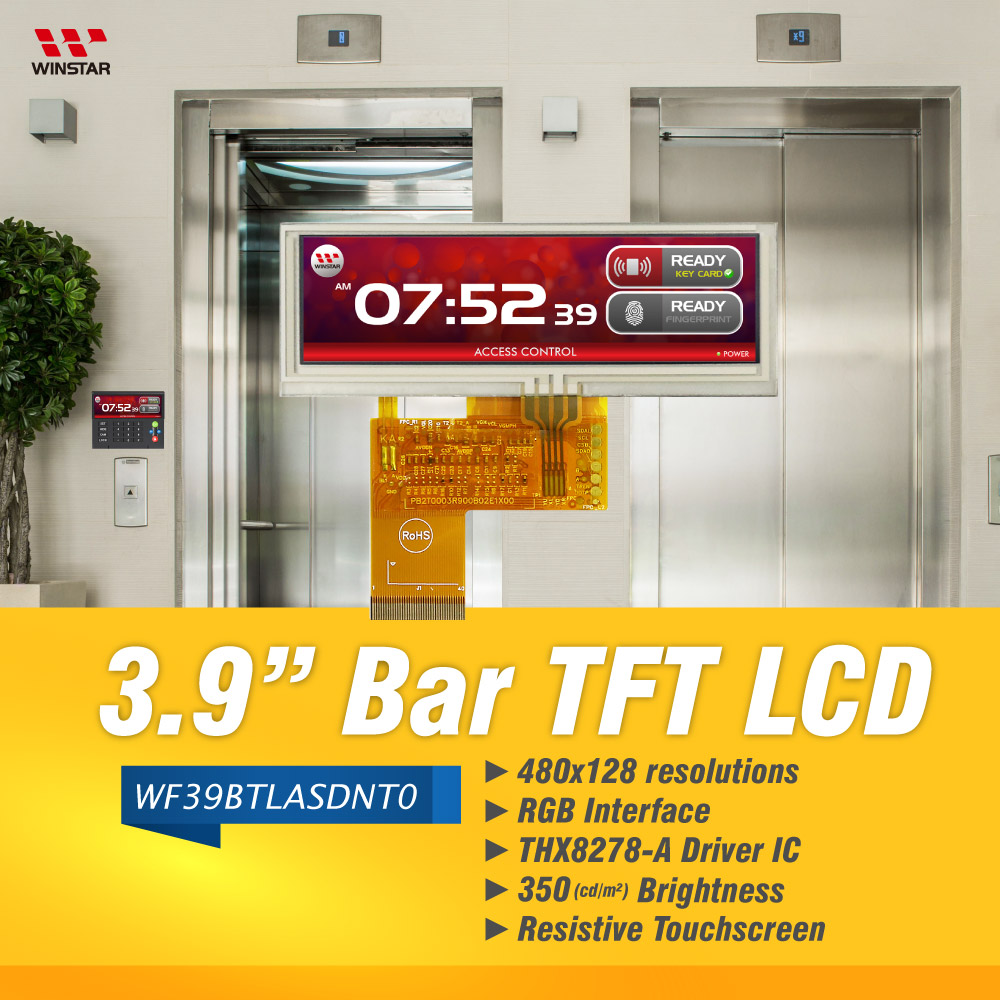

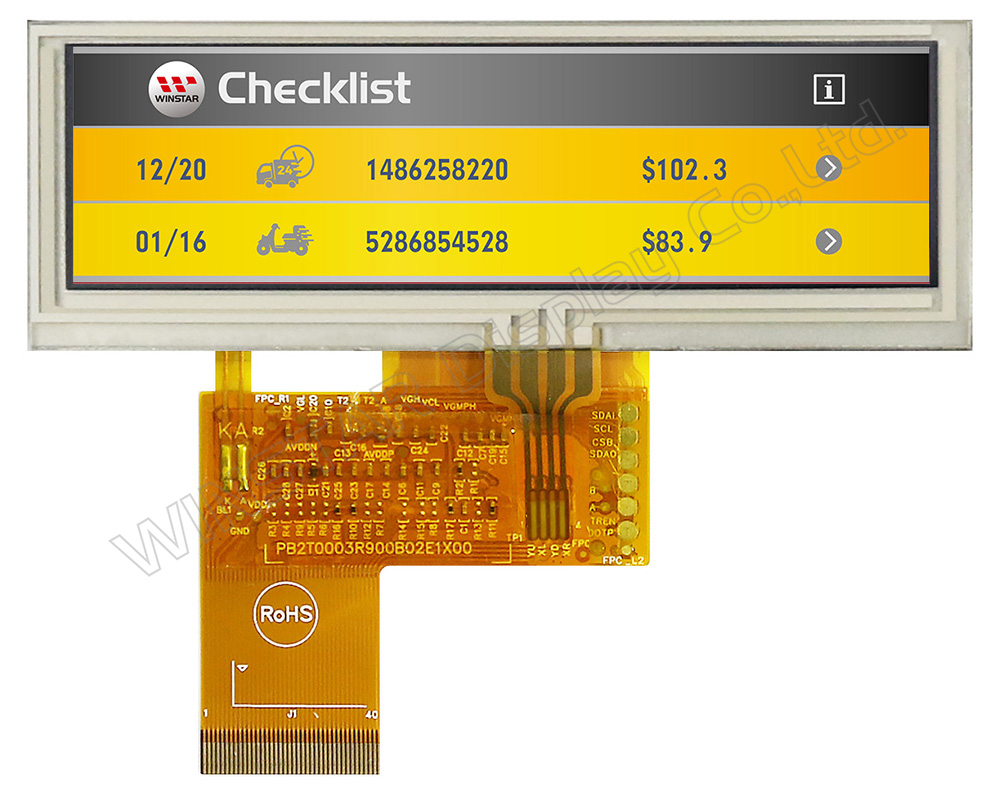

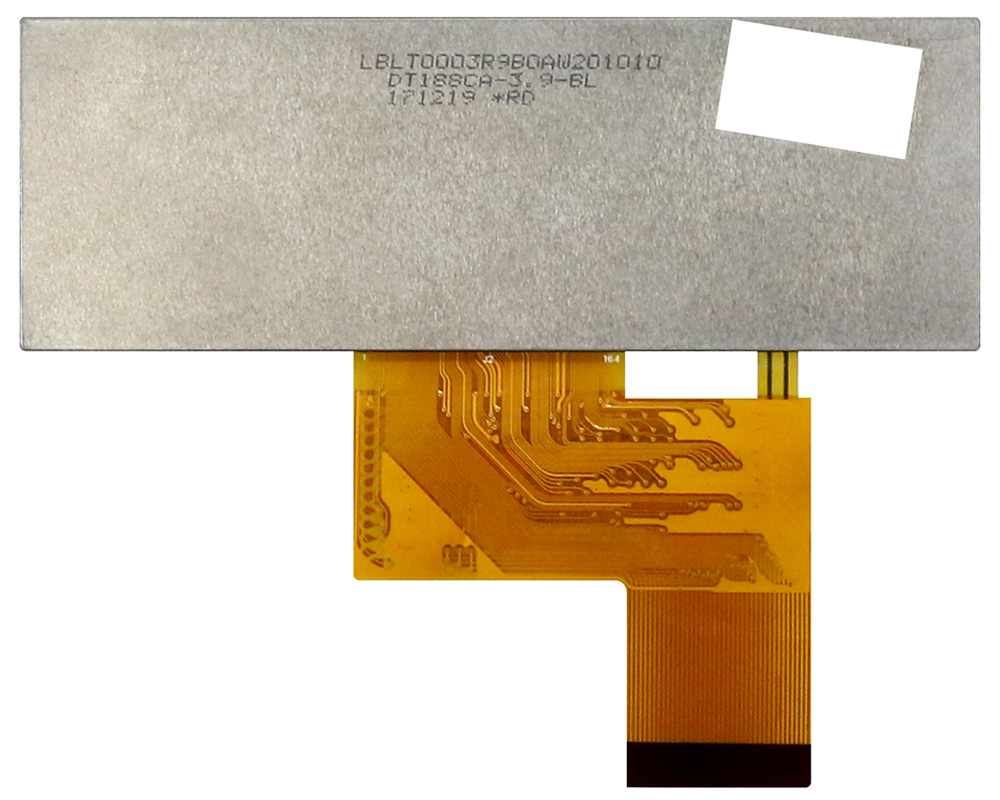

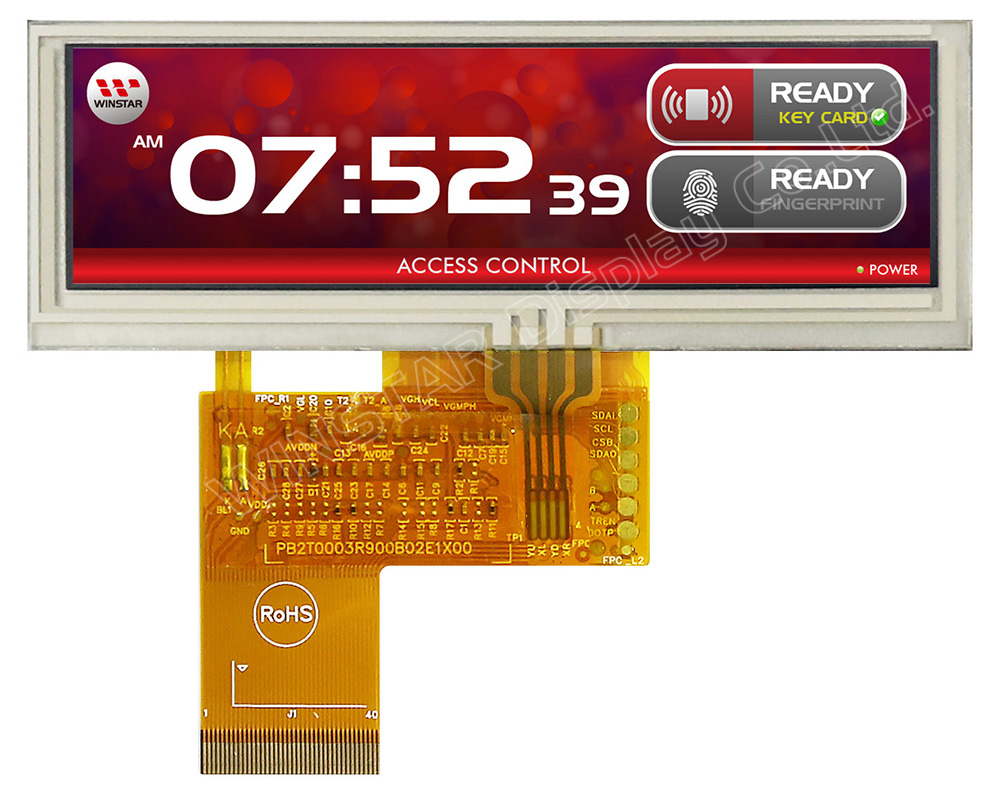

WF39BTLASDNT0是華凌3.9吋新版Bar Type TFT WF39B系列含電阻式觸控面板的模組,面板解析度480x128 pixel。WF39BTLASDNT0內建HX8278 Drive IC,模組支援RGB 24 bits 介面,模組3.3V驅動 (典型值),支援SYNC mode 或DE mode模式,預設SYNC mode; 亮度為350 nits; 對比度500:1,最佳視角6點鐘方向,灰階反轉12點鐘方向。此款模組的工作溫度是-20℃ 至 +70℃,儲存溫度是 -30℃ 至 +80℃。
此款3.9吋Bar Type TFT色彩飽和鮮艷,畫質清晰,寬屏長條形的顯示器畫面非常適用於伺服器、音響系統、工業儀器、車載、對講電話裝置、安全監控系統、廣告機、醫療儀器設備、與工控設備等應用。

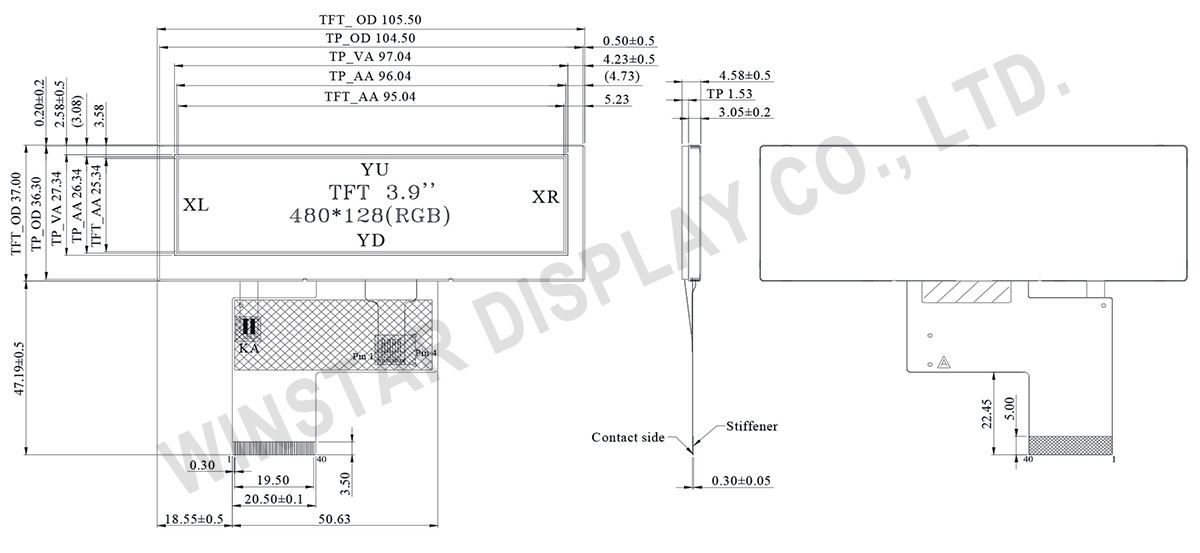

規格圖
產品規格
Pin功能定義
No. | 符號 | 功能說明 |
---|---|---|
1 | VLED- | Backlight LED Cathode |
2 | VLED+ | Backlight LED Anode. |
3 | GND | System Ground |
4 | VCC | Power supply for logic operation |
5~12 | R0~R7 | Data bus |
13~20 | G0~G7 | Data bus |
21~28 | B0~B7 | Data bus |
29 | GND | System Ground |
30 | DCLK | Pixel clock signal |
31 | DISP | Display on/off control |
32 | HSYNC | Horizontal Sync signal |
33 | VSYNC | Vrtical Sync signal |
34 | NC | No connection (Option DE) |
35 | NC | No connection |
36 | GND | System Ground |
37 | XR | Right electrode |
38 | YD | Bottom electrode |
39 | XL | Left electrode |
40 | YU | Top electrode |
規格說明
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 3.9 | 吋 |
點陣(解析度) | 480 × 128 × RGB (TFT) | dots |
模組尺寸 | 105.5(W) × 37.0(H) × 4.58(D) | mm |
有效區域 | 95.04 × 25.34 | mm |
點間距 | 0.066(W) × 0.198(H) | mm |
LCD 類型 | TFT, 正常白, 透射式 | |
視角 | 6 o'clock | |
灰階反轉 | 12 o'clock | |
長寬比 | Bar Type | |
背光類型 | LED, 正常白 | |
驅動IC | HX8278-A 或相容IC | |
TFT介面 | RGB-24BIT (SYNC mode) | |
觸控面板類型 | 電阻式觸控面板(RTP) | |
表面 | 防眩光(Anti-Glare) |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
LCM電源電壓 | VCC | - | 3.0 | 3.3 | 3.6 | V |
LCM電源電流 | ICC | - | - | 15 | 25 | mA |
