華凌光電 2025年7月 焦點訊息
歡迎來到 2025 年 7 月的 華凌光電 電子報！
在這期的內容中，我們將展示最新的顯示解決方案，並帶來精采的公司動態。邀請您了解我們的創新與發展，如何助力您的專案，推動成功邁向新高峰。
- (1) WFN0200A2T07ADNN000 – 2吋半透半反射式TFT LCD顯示器
- (2) WFN0500A2T08ADNN000 – 5吋半透半反射式TFT LCD顯示器
- (3) WFN0460B2 系列 – 4.6 吋長條形 IPS TFT 顯示器模組
- (4) WFN0180A2 系列 – 1.8 吋 IPS TFT LCD 顯示器模組，適用於工業與手持裝置
- (5) WFN0128A2T0YADNN000 – 1.28 吋圓形 TFT 顯示器模組，支援多種介面
- (6) 使用SH1106取代SSD1305的解決方案
- (7) STM32 驅動智慧顯示方案，支援兩種開發方式

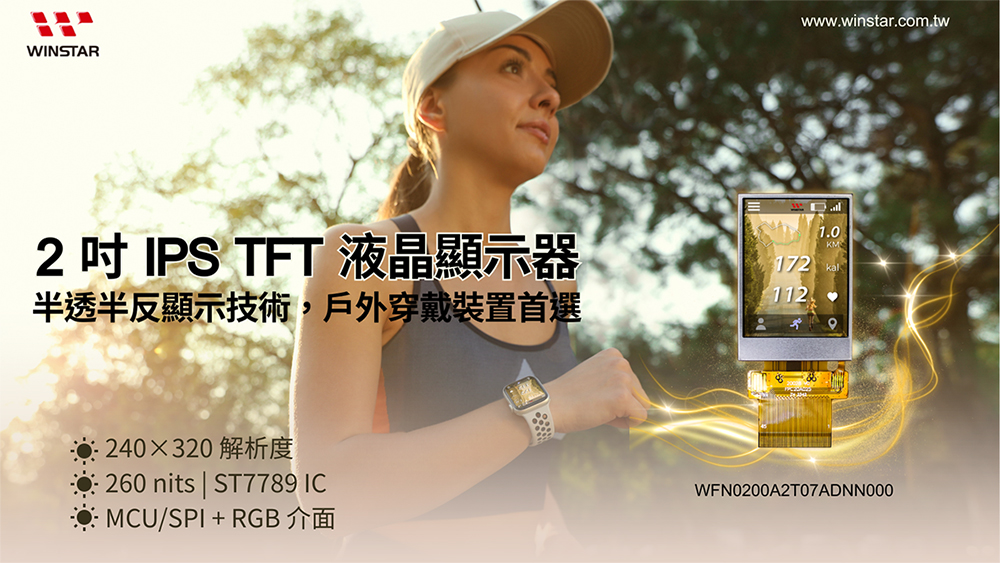

WFN0200A2T07ADNN000 – 2吋半透半反射式TFT LCD顯示器
WFN0200A2T07ADNN000 是一款 2 吋半透半反射式 TFT LCD 模組，解析度為 240×320。採用 IPS 面板技術，具備 80/80/80/80° 超廣視角，在強烈陽光下與低光環境中皆能提供清晰可讀的顯示效果，特別適用於智慧運動手錶、手持式 GPS 裝置、攜帶型測量儀器等空間有限且重視低功耗的應用。
此模組內建 ST7789 控制IC，支援多種系統介面，包括 3/4 線 SPI、8/9/16/18-bit MCU 介面以及 16/18-bit RGB。在穿透模式下，亮度可達 260 cd/m²；反射模式下則提供 45/45/45/45° 的可視角度，無論在戶外或電池驅動設備中，皆展現穩定可靠的性能。
 |
型號 : WFN0200A2T07ADNN000 ►尺寸 : 2吋 |

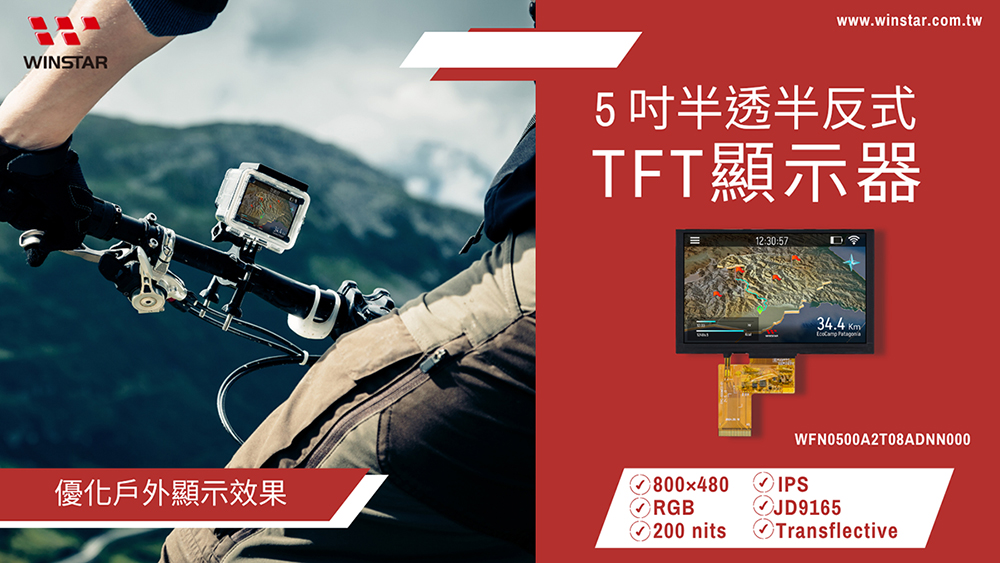

WFN0500A2T08ADNN000 – 5吋半透半反射式TFT LCD顯示器
WFN0500A2T08ADNN000 是一款 5 吋半透半反射式彩色 TFT 顯示模組，解析度為 800×480。此模組結合半透半反射技術與 IPS 廣視角設計，特別針對戶外可讀性與低功耗需求進行優化，非常適合用於越野自行車的 GPS 面板、車載顯示器、以及工業或戶外維修作業中的智慧控制系統。
本產品採用 JD9165 控制 IC，支援 24-bit RGB 介面。在穿透模式下，提供 60/60/60/50°（上/下/左/右）的可視角；反射模式下則為 70/60/70/60°，即使在光線多變的環境中，也能確保穩定清晰的顯示效果。螢幕亮度為 200 cd/m²。
|
型號 : WFN0500A2T08ADNN000 ►尺寸 : 5吋 |
 |
WFN0460B2 系列 – 4.6 吋長條形 IPS TFT 顯示器模組
華凌的 WFN0460B2 系列提供兩款 4.6 吋長條形 TFT LCD 模組，解析度為 800×320，採用 IPS 技術，具備全視角 80/80/80/80°。此系列模組具備超寬比例與輕巧型尺寸，特別適用於橫向顯示介面與空間受限的設計。
可選型號：
- WFN0460B2S0YADNC000 – 高亮度版本(850 cd/m²)，搭載 5 點投射電容式觸控(PCAP)，支援 I²C 介面。
- WFN0460B2T0YADNT000 – 標準亮度版本(350 cd/m²)，搭配電阻式觸控(RTP)，適用於戴手套或使用觸控筆的操作情境。
兩款型號皆搭載 ST7262 驅動 IC，支援 24-bit RGB 介面，適合應用於 DJ 混音器、數位鍵盤、音訊混音台，以及工業與醫療設備等需要窄幅觸控螢幕的裝置。
 |
型號 : WFN0460B2S0YADNC000 ►尺寸 : 4.6吋 |
|
型號 : WFN0460B2T0YADNT000 ►尺寸 : 4.6吋 |
 |
WFN0180A2 系列 – 1.8 吋 IPS TFT LCD 顯示器模組，適用於工業與手持裝置
WFN0180A2 系列提供兩款 1.77 吋（通常稱為 1.8 吋）TFT LCD 顯示器模組，解析度為 128×160，採用 IPS 面板，具備完整視角 80/80/80/80°。相較於早期的 WF18F/G/H 系列，此系列在色彩一致性與可視角度方面有顯著提升，非常適合用於工業儀器、輕巧型終端與手持設備。
兩款型號皆採用 NV3023B 驅動 IC，支援 SPI 介面，具備 -20°C 至 +70°C 操作溫度範圍與 50,000 小時 LED 壽命。
可選型號：
- WFN0180A2T0XASNN000 – 亮度 600 cd/m²，無觸控，具成本效益
- WFN0180A2S0XASNC000 – 亮度 850 cd/m²，搭載投射電容式觸控(PCAP)，支援手勢操作
 |
型號 : WFN0180A2T0XASNN000 ►尺寸 : 1.77吋 (通常稱為 1.8 吋) |
|
型號 : WFN0180A2S0XASNC000 ►尺寸 : 1.77吋 (通常稱為 1.8 吋) |
 |

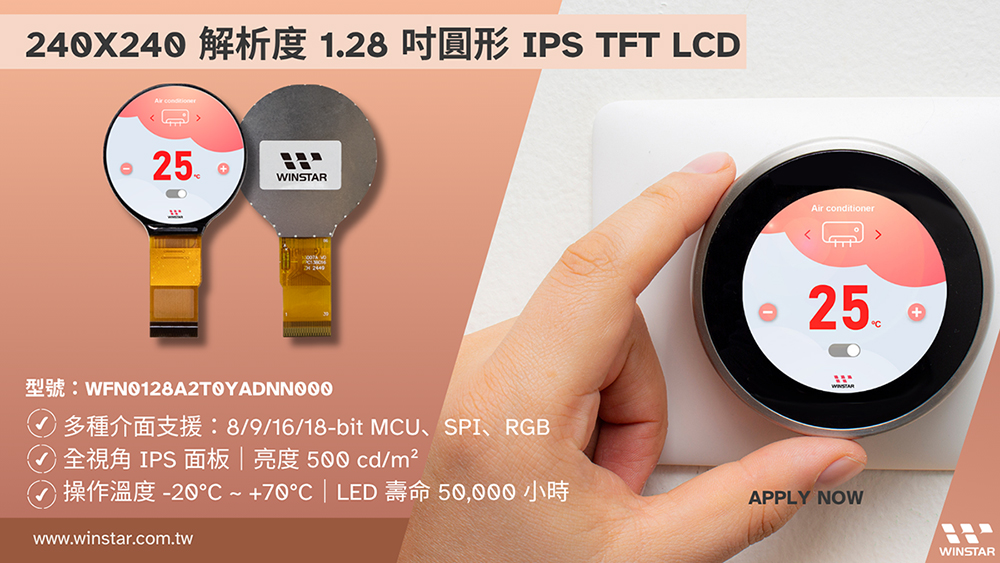

WFN0128A2T0YADNN000 – 1.28 吋圓形 TFT 顯示器模組，支援多種介面
WFN0128A2T0YADNN000 為 1.28 吋圓形 IPS TFT 顯示器模組，解析度 240×240，專為需要圓形顯示螢幕的輕巧型裝置設計。具備 IPS 廣視角與圓形設計，適用於智慧家庭控制面板、穿戴式裝置、音訊設備及工業旋鈕顯示器等應用。
本模組內建 GC9A01 驅動 IC，支援多種系統介面，包括 8/9/16/18-bit MCU、3/4 線 SPI，以及 16/18-bit RGB，提供極佳整合彈性。支援操作溫度 -20°C 至 +70°C，LED 壽命達 50,000 小時。
 |
型號 : WFN0128A2T0YADNN000 ►尺寸 : 1.28吋 |
使用SH1106取代SSD1305的解決方案
因應 SSD1305 IC停產，華凌推出 SH1106 IC作為 OLED 模組相容替代方案。新模組保留原有接腳定義與機構設計，只需在軟體初始化流程與 IREF 電阻值上做少許調整，即可達成相似亮度表現。
SSD1305 與 SH1106 在位址模式與指令參數上的主要差異，已整理於我們的技術指南中，協助用戶順利切換。
STM32 驅動智慧顯示方案，支援兩種開發方式
WINSTAR 智慧型顯示器全面整合 STM32 生態系統，並支援自家 GUI Builder 工具。無論您是無程式基礎的使用者，還是熟悉 STM32 平台的開發者，都能依據工作流程選擇最合適的方式：
- GUI Builder - 透過拖放操作進行零代碼 UI 設計。
- STM32 生態系 – 完整支援 TouchGFX、STM32CubeIDE/MX/Prog 等開發工具
智慧型顯示器模組提供 CAN、RS485 與 UART 介面，適用於電動車充電站、工業人機介面、智慧家電等多元應用。
