2 英寸半透反射式 VA TFT LCD 显示模块

型号 WFN0200A2TACADNN000

►尺寸：2寸
►分辨率：240 x 320 像素
►视角：VA
►接口：MCU/SPI+RGB
►驱动IC：ST7789
►控制板：无
►亮度(cd/m²)：260
►铁框螺丝孔：无
►触控面板：无

规格下载

索取Demo Code

产品询问

回分类页下一个产品

产品叙述

WFN0200A2TACADNN000 是一款采用 半透反射式显示技术 的 TFT LCD 显示模块，结合透射式与反射式显示模式，可满足不同光照条件下的可视需求。该产品为 2.0 英寸 竖屏显示模块，具备 240x320 分辨率 和 VA 广视角特性，适用于户外设备及便携式终端。

主要技术规格

半透反射式显示
本模块支持透射式（Transmissive）与反射式（Reflective）显示模式，可应用于室内与户外环境。VA 模式下可提供 80/80/80/80° 视角；在反射模式下，在阳光直射环境中仍具备良好可视性（45/45/45/45°）。适用于户外显示设备及车载仪表相关应用。
接口
支持 3/4 线串行、8/9/16/18-bit MCU，以及 3/4 线 SPI + 16/18-bit RGB 接口。
驱动 IC
ST7789。
显示特性
亮度 260 cd/m²，对比度 250:1。反射式结构可支持高环境光条件下的显示可视性。
工作温度
工作温度范围：-20~60°C。
供电与背光寿命
数字电源电压：2.5~3.6V
接口电压：1.65~3.3V
LED 背光寿命：最长可达 50,000 小时

应用领域

户外信息显示设备及工业控制面板
可穿戴设备与手持式 GPS 终端
便携式医疗设备与测量仪器

2 英寸半透反射式 TFT LCD 显示模块（240x320）- WFN0200A2TACADNN000

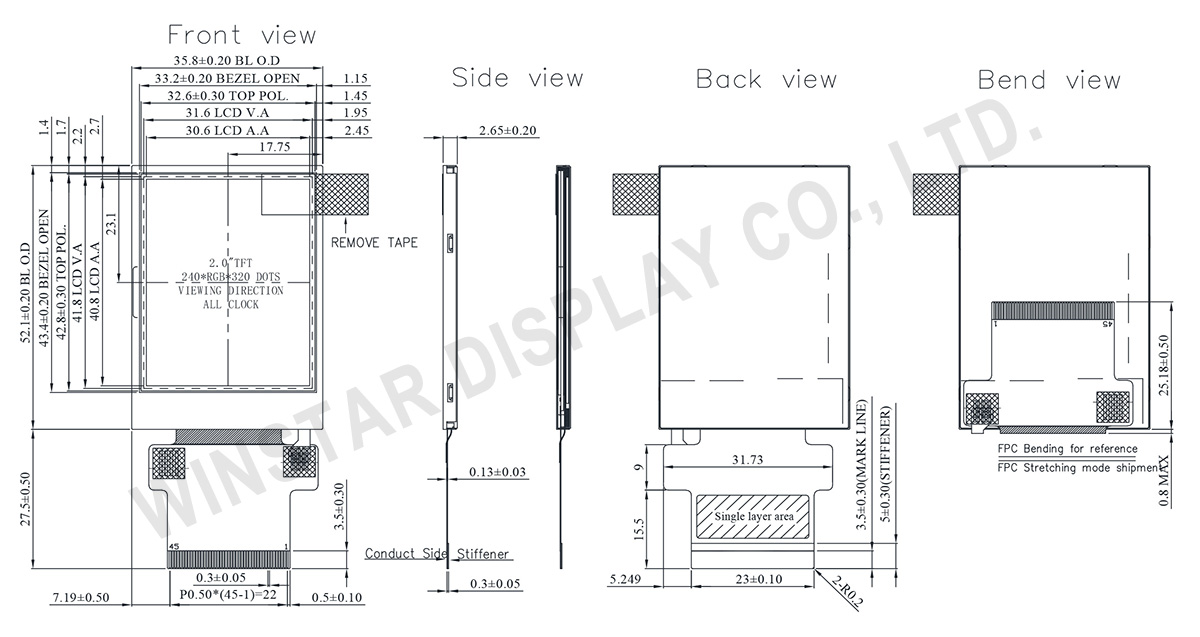

规格图

产品规格

规格说明

项目	规格	单位
尺寸	2	英寸
分辨率	240 × RGB × 320(TFT)	dots
模块尺寸	35.8 × 52.1 × 2.65	mm
有效区域	30.60 × 40.80	mm
像素间距	0.1275 × 0.1275	mm
LCD类型	TFT半反半透
视角范围（上／下／左／右）	Trans：Typ.80/80/80/80 Ref：Typ.45/45/45/45
TFT接口	3/4serial 8/9/16/18bit MCU 3/4SPI+16/18BIT RGB
背光类型	LED ,平常白
TFT驱动IC	ST7789 或相容IC
触控面板	无触控面板
表面	亮面

最大绝对额定值

项目	符号	最小值	典型值	最大值	单位
工作温度	TOP	-20	－	+60	℃
储存温度	TST	-30	－	+70	℃

电气特性

工作条件

项目	符号	最小值	典型值	最大值	单位
数字电源电压	VCI	2.5	3.3	3.6	V
数字接口电源电压	IOVCC	1.65	1.8	3.3	V
正常模式工作电流	IDD	--	6	12	mA
输入电压	VIH	0.7IOVCC		IOVCC	V
输入电压	VIL	GND		0.3IOVCC	V
输出电压	VOH	0.8IOVCC		IOVCC	V
输出电压	VOL	GND		0.2IOVCC	V

LED 驱动条件

项目	符号	最小值	典型值	最大值	单位
LED电流	-	60	80	-	mA
LED电压	VLEDA	2.8	3.2	3.3	V
LED使用寿命	-	50,000	-	-	Hr

Pin功能定义

LCM PIN定义

Pin No	符号	说明	I/O
1	GND	Ground.	P
2	VCI	Supply voltage (3.3V).	P
3	IOVCC	Supply voltage (1.65-3.3V).	P
4	IM2	MPU Parallel interface bus and serial interface select If use RGB Interface must select serial interface. Fix this pin at IOVCC and GND.	I
5	IM1
6	IM0
7	RESET	This signal will reset the device and must be applied to properly initialize the chip.	I
8	CS	Chip select input pin (“Low” enable). fix this pin at GND when not in use.	I
9	DC(SPI-SCL)	-Display data/command selection pin in parallel interface. -This pin is used to be serial interface clock. DC=’1’: display data or parameter. DC=’0’: command data. -If not used, please fix this pin at GND.	I
10	WR(SPI-RS)	-Write enable in MCU parallel interface. Display data/command selection pin in 4-line serial interface. Second Data lane in 2 data lane serial interface. -If not used, please fix this pin at GND.	I
11	RD	Serves as a read signal and MCU read data at the rising edge. fix this pin at IOVCC or GND when not in use.	I
12	VSYNC	Frame synchronizing signal for RGB interface operation. fix this pin at GND when not in use.	I
13	HSYNC	Line synchronizing signal for RGB interface operation. fix this pin at GND when not in use.	I
14	ENABLE	Data enable signal for RGB interface operation. fix this pin at GND when not in use.	I
15	DOTCLK	Dot clock signal for RGB interface operation. Fix this pin at GND when not in use.	I
16	SDA	Serial input signal. The data is latched on the rising edge of the SCL signal. fix this pin at GND when not in use.	I
17-34	DB0-DB17	18-bit parallel bi-directional data bus for MCU system and RGB interface mode . Fix to GND level when not in use	I/0
35	SDO	SPI interface output pin. -The data is output on the falling edge of the SCL signal. -If not used, let this pin open.	O
36	LEDA	Anode pin of backlight	P
37	LEDK1	Cathode pin OF backlight	P
38	LEDK2	Cathode pin OF backlight	P
39	LEDK3	Cathode pin OF backlight	P
40	LEDK4	Cathode pin OF backlight	P
41	XR(NC)	Touch panel Right Glass Terminal	A/D
42	YU(NC)	Touch panel Top Film Terminal	A/D
43	XL(NC)	Touch panel LEFT Glass Terminal	A/D
44	YD(NC)	Touch panel Bottom Film Terminal	A/D
45	GND	Ground.	P

Note: MCU interface SET for IM PINS.

IM2	IM1	IM0	Interface type	DB Pin in use
0	0	0	80-8bit interface	DB7-DB0
0	0	1	80-16bit interface	DB15-DB0
0	1	0	80-9bit interface	DB8-DB0
0	1	1	80-18bit interface	DB17-DB0
1	0	1	3-Wire 9bit data serial interface	SDA SCL CS
1	1	0	4-Wire 8bit data serial interface	SDA SCL CS RS
