产品叙述
WF28ETLAJDNG0 是一款 2.8 英寸 TFT LCD 显示模块，分辨率为 240 × 320，亮度为 400 cd/m²，并配备投射电容式触摸面板。该模块采用 TN、白底透射型显示技术，内置 ILI9341 或同等级控制 IC，支持 MCU 接口。
模块外形尺寸为 50.0 × 69.2 mm，有效显示区域为 43.2 × 57.6 mm。其可视方向为 6 点钟方向，灰阶反转方向为 12 点钟方向。工作温度范围为 -20°C 至 +70°C，存储温度范围为 -30°C 至 +80°C。

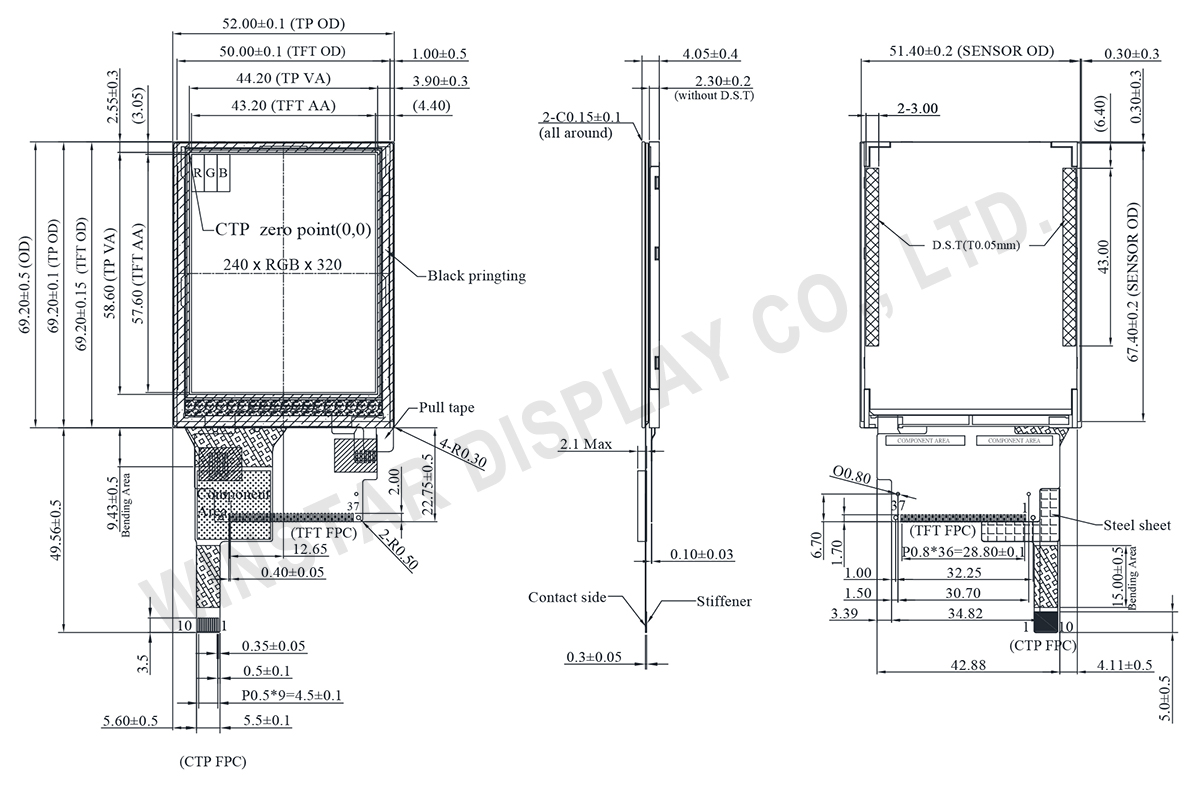

规格图
产品规格
规格说明
| 项目 | 规格 | 单位 |
|---|---|---|
| 尺寸(对角线) | 2.8 | 英寸 |
| 点阵 | 240 × RGB × 320(TFT) | dots |
| 模块尺寸 | 50.0(W) × 69.2(H) × 4.05(D) | mm |
| 有效区域 | 43.2 × 57.6 | mm |
| 点间距 | 0.18 × 0.18 | mm |
| LCD 类型 | TFT, 白色, 透射式 | |
| TFT控制器IC | ILI9341 或相容IC | |
| TFT 接口 | 8-bit/16-bit CPU (内建控制器) | |
| 视角 | 6点钟方向 | |
| 灰阶反转 | 12点钟方向 | |
| 长宽比 | 3:4 | |
| 背光类型 | LED, 正常白 | |
| CTP IC | CF1124 或相容IC | |
| CTP 接口 | I2C | |
| CTP FW版本 | 01 | |
| CTP 分辨率 | 240*320 | |
| 触控面板类型 | PCAP投射电容式触控面板 | |
| 表面 | 亮面 (Glare) | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
工作条件
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 模拟电源电压 | VCI | 2.5 | 3.3 | V | |
| 工作电压 | IOVCC | 1.65 | 3.3 | V | |
| LCM供电电流 | ICC | － | 5 | 7.5 | mA |
| 触控逻辑电源电压 | VDDT | 3.0 | 3.3 | 3.6 | V |
| IDDT | － | 15 | 25 | mA |
LED驱动条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LED电流 | - | 80 | - | mA | |
| 耗电量 | 224 | 256 | 272 | mW | |
| LED电压 | VBL+ | 2.9 | 3.2 | 3.4 | V |
| LED 寿命 | 50,000 | - | - | Hr |
Pin功能定义
| NO | 符号 | 功能说明 | I/O |
|---|---|---|---|
| 1~4 | DB8~DB11 | Data bus | I/O |
| 5 | GND | Ground | P |
| 6 | IOVCC | power supply | P |
| 7 | /CS | Chip select signal. | I |
| 8 | RS | register select | I |
| 9 | /WR | Write data when WRX is Low. | I |
| 10 | /RD | Read strobe signal. Read out data when RDX is Low. | I |
| 11 | GND | Ground | P |
| 12 | NC | No connection | - |
| 13 | NC | No connection | - |
| 14 | NC | No connection | - |
| 15 | NC | No connection | - |
| 16 | LEDA | Anode of LED backlight. | P |
| 17~20 | LEDK1~4 | Cathode of LED backlight. | P |
| 21 | IM0 | IM0=0 8Bit DB0-7; IM0=1 16Bit DB0-DB15 | P |
| 22 | DB12 | Data bus | I/O |
| 23~30 | DB0~DB7 | Data bus | I/O |
| 31 | /RESET | System reset pin. | I |
| 32~33 | VCI | power supply | P |
| 34 | GND | Ground | P |
| 35~37 | DB13~DB15 | Data bus | I/O |
CTP PIN 定义
| Pin | 符号 | 功能说明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
