华凌光电 2026年7月 焦点讯息

欢迎阅读华凌光电 2026 年 7月电子简报。
本期电子报将介绍全新 5 英寸 IPS TFT LCD 显示屏、配备电阻式触摸屏的 7 英寸 UART 智能显示器，以及 VATN 显示屏演示套件；同时探讨电子系统输入电源保护设计，并分享 WINSTAR 智能显示器 GUI Builder 的最新版本更新。

本期重点内容：

› 5 英寸 IPS TFT LCD 显示模块：高亮度与 PCAP 触控方案

› 7 英寸 UART 智能显示屏，配备电阻式触摸屏

› 8.8 英寸 Bar Type STM32N6 Edge AI 开发板

› VATN 显示屏演示套件：全视角与全彩印刷效果

› 电子系统输入电源保护设计

› Smart Display GUI Builder v0.8.5_WS 与 v0.8.6_WS 最新功能

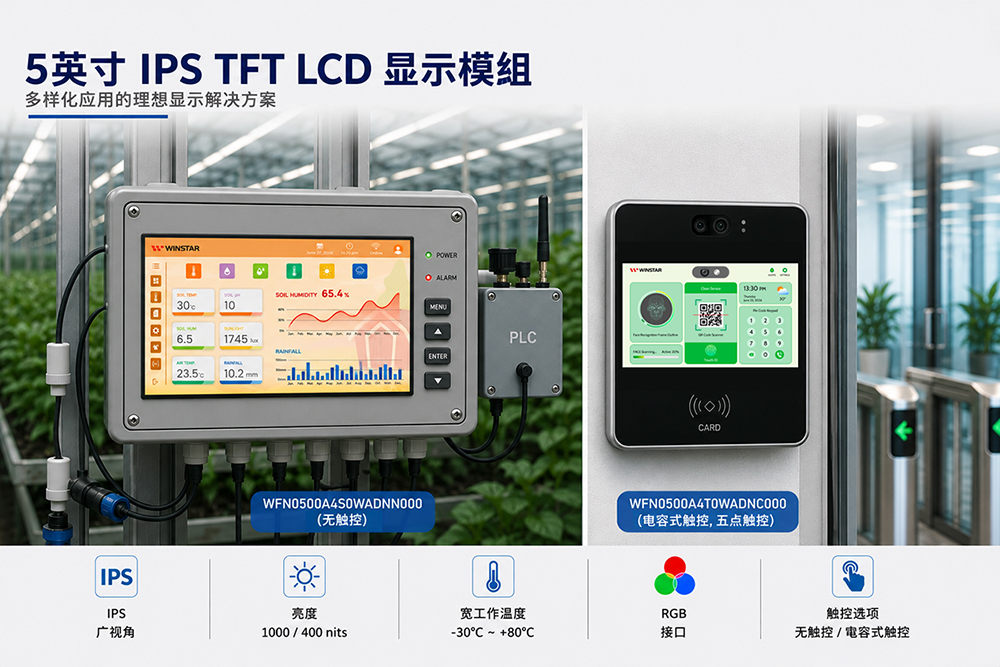

5 英寸 IPS TFT LCD 显示模块：高亮度与 PCAP 触控方案



华凌提供两款 5 英寸 IPS TFT LCD 显示模块，均采用 800x480 分辨率、24-bit RGB 接口，并支持宽温工作。WFN0500A4 系列采用高透过率 TFT 玻璃，与 WF50F 系列相比，可提升光利用效率并降低背光功耗需求。

WFN0500A4S0WADNN000 — 1000 cd/m² 高亮度版本
提供高亮度显示性能，背光功耗约降低 30%，适用于户外终端及对显示可视性要求较高的工业应用。

WFN0500A4T0WADNC000 — 400 cd/m² PCAP 触控版本
搭载支持 5 点触控的投射式电容触摸屏，背光功耗约降低 60%，为交互式 HMI 及嵌入式显示应用提供更节能且兼顾环境友好的显示解决方案。

型号：WFN0500A4S0WADNN000 对角尺寸：5 英寸 分辨率：800 × 480 像素 模组尺寸：120.7 × 75.8 × 2.8 mm 有效区域：108 × 64.8 mm 视角：IPS (85/85/85/85) 驱动 IC：FL58202DA 接口：24-bit RGB 触摸屏：无触摸屏 表面处理：防眩光 亮度：1000 cd/m² 工作温度：-30~+80℃ 存储温度：-30~+80℃ 了解更多

---

型号：WFN0500A4T0WADNC000 对角尺寸：5 英寸 分辨率：800 × 480 像素 模组尺寸：147 × 104 × 4.88 mm 有效区域：108 × 64.8 mm 视角：IPS (85/85/85/85) 驱动 IC：FL58202DA 接口：24-bit RGB 触摸屏：投射式电容触摸屏 (PCAP) CTP IC：GT911 CTP 接口：I2C 表面处理：亮面 亮度：400 cd/m² 工作温度：-30~+80℃ 存储温度：-30~+80℃ 了解更多

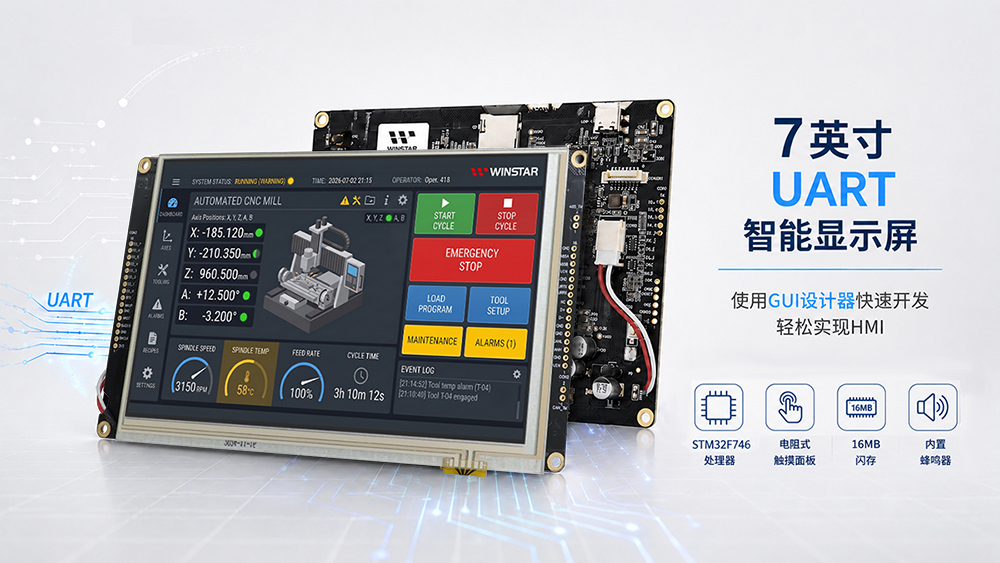

7 英寸 UART 智能显示屏，配备电阻式触摸屏



WL0F0007000D2TFAASA00 是华凌首款配备电阻式触摸屏的智能显示屏。该产品采用 7 英寸 IPS TFT 显示屏、STM32F746 MCU 和 UART 接口，为工业 HMI 开发提供集成式显示平台。

该智能显示屏支持 WINSTAR GUI Builder，通过拖放式操作即可创建图形用户界面，无需进行底层显示固件开发。集成的 STM32 平台还支持 TouchGFX 和 LVGL，可根据项目需求进行自定义固件开发，为开发人员提供更

型号：WL0F0007000D2TFAASA00 对角尺寸：7 英寸 分辨率：800 × 480 像素 模组尺寸：184 × 104.6 × 20.5 mm 有效区域：152.4 × 91.44 mm 视角：IPS (85/85/85/85) 宽高比：15:9 工作电压：8~35 Vdc 通信接口：UART 通信协议：Proprietary UART + GPIO MCU：STM32F746 Flash 存储器：16 MB 触摸屏：电阻式触摸屏 (RTP) 表面处理：防眩光 亮度：850 cd/m² 工作温度：-20~+70℃ 存储温度：-30~+80℃ 了解更多

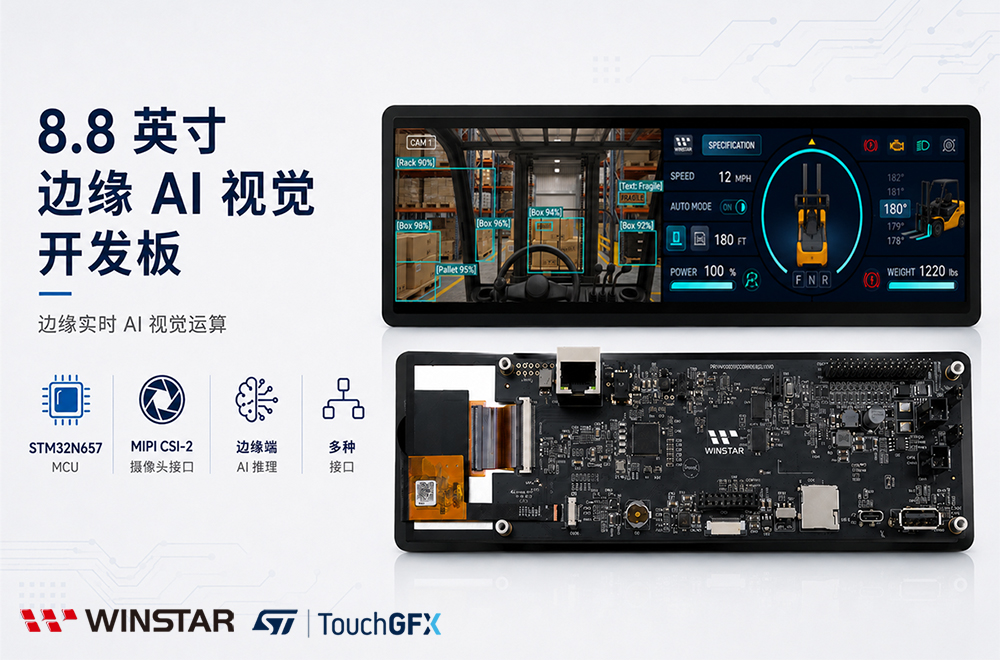

8.8 英寸 Bar Type STM32N6 Edge AI 开发板

WL0F00088000BGXAANA00 是业界首款 8.8 英寸 Bar Type HMI 开发板，采用 STM32N6 系列的 STM32N657 MCU。该平台专为 Embedded AI 与 STM32 AI 开发打造，集成超宽 IPS 触控显示屏、MIPI CSI-2 摄像头接口以及端侧 AI 推理能力，为 Edge AI Vision 与 HMI 应用提供一体化开发平台。

该开发板专为加速 AI Vision 应用开发而设计，支持 TouchGFX GUI 开发，配备 64 MB 外部 Flash，并提供丰富的通信与扩展接口，适用于工业 HMI、机器视觉及 Embedded AI 等应用。

型号：WL0F00088000BGXAANA00 屏幕尺寸：8.8 英寸 分辨率：480 × 1920 像素 模块尺寸：241.3 × 74.3 × 28.7 mm 有效显示区域：218.88 × 54.72 mm 视角：IPS（85/85/85/85） 显示比例：1:4（Bar Type） MCU：STM32N657 外部 Flash：64 MB AI Vision：端侧 AI 推理 摄像头接口：MIPI CSI-2 GUI 支持：TouchGFX 通信接口：CAN FD / RS485 / RS232 / UART / Ethernet / SPI / I²C / USB 扩展接口：mikroBUS™ Socket 触控面板：投射式电容触控面板（PCAP） 表面处理：镜面（Glare） 亮度：450 cd/m² 工作电压：9V~36 Vdc 工作温度：-20~+70℃ 存储温度：-30~+80℃ 了解更多

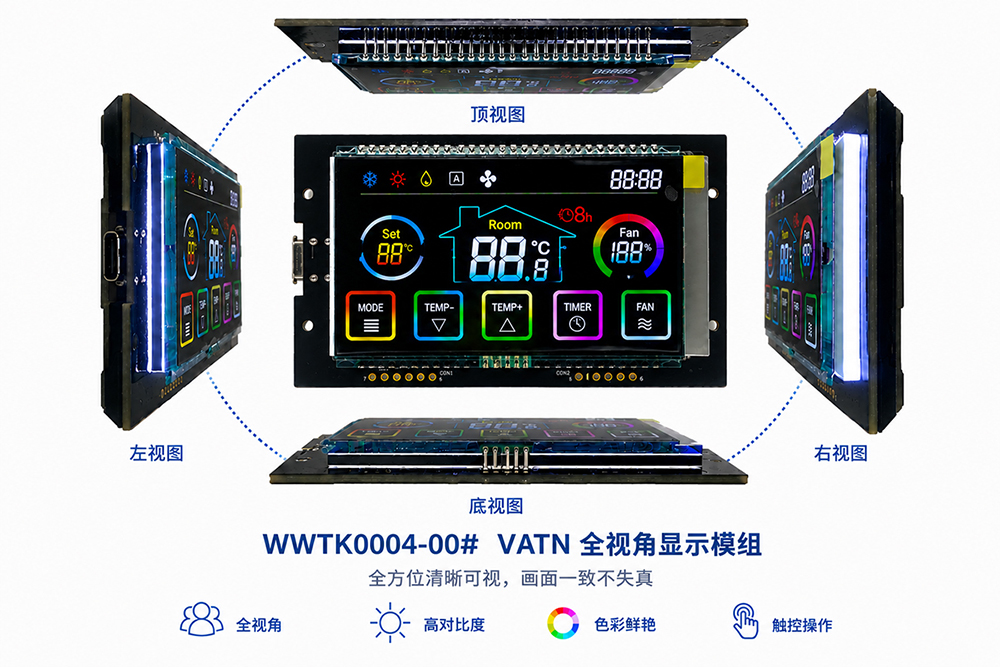

VATN 显示屏演示套件：全视角与全彩印刷效果

WWTK0004-00# VATN 显示屏演示套件用于展示全视角技术、全彩印刷、平滑色彩渐变及集成式触控功能。该演示套件以空调控制面板作为 HMI 实际操作示例，配备五组触控按键，可进行模式切换、温度调节、定时设置和风量控制，帮助用户评估显示效果、视角表现及触控操作。

另提供 WWTK0003-00# 可供选择，该型号采用标准 6 点钟视角方向，且不具备平滑色彩渐变效果。两款演示套件采用相同的硬件平台，可用于评估不同视角及色彩呈现需求下的 VATN 显示配置。



了解更多

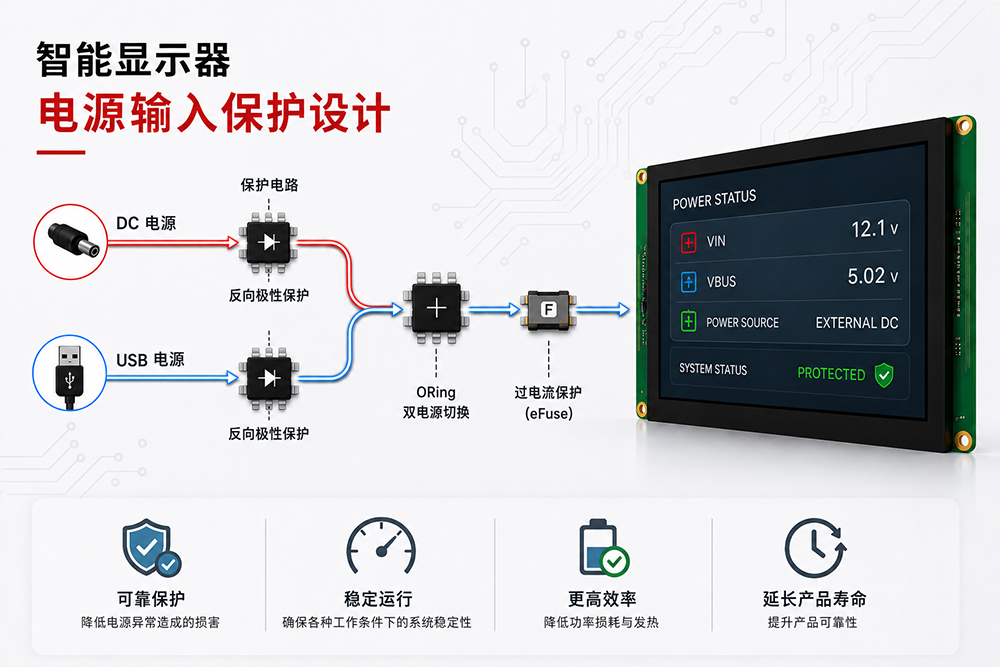

电子系统输入电源保护设计

输入电源保护是电子系统设计中的重要环节，尤其在工业及嵌入式应用中，设备可能面临不同的电源来源和工作条件。如果输入电源架构设计不当，反接、热插拔、电源切换及过电流等情况都可能影响系统的稳定性和可靠性。

不同的电源保护方案在压降、功率损耗、电路复杂度、保护能力及成本之间各有取舍。本文对比四种常见方案，包括肖特基二极管、PMOS 理想二极管、ORing 架构和 eFuse 解决方案，并介绍各方案的优势、局限及设计考量，帮助工程师根据系统需求选择合适的输入电源保护策略。部分 WINSTAR 智能显示器型号也采用相关电源保护设计，以提升电源完整性和系统可靠性。



了解更多





Smart Display GUI Builder v0.8.5_WS 与 v0.8.6_WS 最新功能

Smart Display GUI Builder 最新版本更新为 7 英寸 16MB Custom CAN ID 系列的 Number Widget 新增自定义小数位数功能，并将 GUI Builder 的支持范围扩展至 32MB Flash 智能显示器。

支持的 32MB Flash 型号可使用更大的项目容量，包括单页最多 255 个 Widget、单个项目最多 1,000 个 Widget，以及最多 64 个页面。根据显示器尺寸及型号配置，还可支持多种通信协议。

了解更多
