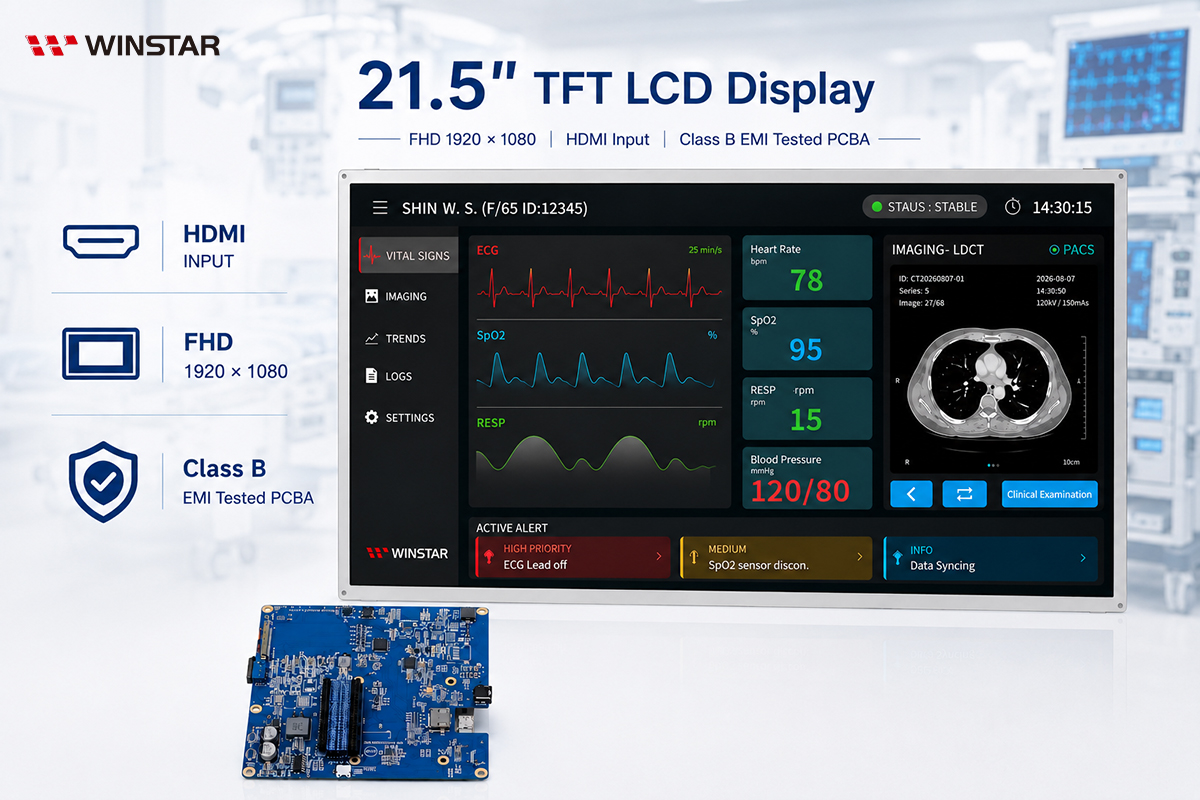

21,5 İnç HDMI TFT LCD Ekran Modülü

Model No. WFN2150A2T0AFLHN000

►Boyut : 21.5 inç
►Çözünürlük : 1920 x 1080 piksel
►Görünüm yönü : IPS (89/89/89/89)
►Ara yüz : Support HDMI Connector (Only DVI Signal)
►Kontrolör IC : LT6911C
►Kontrol Kartı : Yes
►Parlaklık (cd/m²): 500
►Delikli Çerçeve : Hayır
►Dokunmatik Ekran : Dokunmatik Ekran olmadan

Teknik doküman

DEMO CODE

Sorguya ekle

Listeye geri dön Sonraki

Açıklama

WFN2150A2T0AFLHN000, 1920 x 1080 (Full HD) çözünürlük, geniş görüş açısına sahip IPS panel ve entegre kontrol kartı ile donatılmış 21,5 inç HDMI TFT LCD ekran modülüdür. Modül, ses desteği olmadan HDMI video girişini destekler. LT6911C kontrolcü IC, HDMI video sinyalini TFT paneli sürmek için LVDS sinyaline dönüştürür.

Entegre PCBA, bağımsız bir laboratuvar tarafından EMI testine tabi tutulmuş ve Class B seviyesi gereksinimlerini karşılamıştır. Kart seviyesinde gerçekleştirilen EMI performans değerlendirmesi, sistem entegrasyonu sırasında elektromanyetik uyumluluk (EMC) gereksinimlerinin dikkate alınması için teknik bir referans sağlar.

Modülün boyutları 497,6 x 292,2 x 30,0 mm, aktif görüntüleme alanı ise 476,06 x 267,79 mm'dir. 500 cd/m² tipik parlaklık, Anti-Glare (3H) yüzey kaplaması ve 12 V USB Type-C güç girişi sunar. Çalışma sıcaklığı aralığı -10°C ile +60°C arasındadır. Modül; endüstriyel kontrol ekipmanları, tıbbi cihazlar, bilgi görüntüleme sistemleri, kiosklar ve büyük formatlı TFT ekran gerektiren diğer gömülü HMI uygulamaları için uygundur.

ÇIZIM

AYRINTILAR

Genel Özellikler

Kalem	Ölçü	Birim
Boyut	21.5	inç
Nokta Matrisi	1920 x RGB x 1080	dots
Modül ölçüleri	497.6(W) x 292.2(H) x 30.0 (D)	mm
Aktif alan	476.06 x 267.79	mm
Piksel aralığı	0.24795 (H) x 0.24795 (V)	mm
LCD Tipi	TFT, Siyah, İletici
Görüş Açısı	89/89/89/89
Backlight Tipi	LED, Beyaz
Kontrolör IC	LT6911C
Elektrik Arayüzü (Mantık)	DVI
Dokunmatik Panel	Dokunmatik Panel olmadan
Yüzey	Anti-parlama (3H)

Maksimum Değerler

Kalem	Sembol	Minumum Deger	Tipik Deger	Maksimum Deger	Birim
Çalışma Sıcaklığı	TOP	-10	－	+60	℃
Saklama Sıcaklığı	TST	-20	－	+60	℃

Elektronik Özellikleri

Çalışma koşulları

Kalem	Sembol	Minumum Deger	Tipik Deger	Maksimum Deger	Birim
LCM için besleme voltajı	VDD	11.5	12.0	12.5	V
LCM için besleme akımı	IDD	－	2070	3105	mA
LED ömrü	－	50,000	－	－	Hr

Arayüz Pin Fonksiyonlari

1. LCM Pin Tanımı (CON3)

Pin No.	Sembol	Fonksiyon
1	NC	No connection
2	5V	Raspberry Pi:Power 5V
3	GPIO02	Raspberry Pi:GPIO02
4	5V	Raspberry Pi:Power 5V
5	GPIO03	Raspberry Pi:GPIO03
6	GND	Raspberry Pi:GND
7	GPIO04	Raspberry Pi:GPIO04
8	GPIO14	Raspberry Pi:GPIO14
9	GND	Raspberry Pi:GND
10	GPIO15	Raspberry Pi:GPIO15
11	GPIO17	Raspberry Pi:GPIO17
12	BL-PWM GPIO18	Raspberry Pi:GPIO18 (Backlight Enable)
13	GPIO27	Raspberry Pi:GPIO27
14	GND	Raspberry Pi:GND
15	GPIO22	Raspberry Pi:GPIO22
16	GPIO23	Raspberry Pi:GPIO23
17	NC	No connection
18	GPIO24	Raspberry Pi:GPIO24
19	GPIO10	Raspberry Pi:GPIO10
20	GND	Raspberry Pi:GND
21	GPIO09	Raspberry Pi:GPIO09
22	GPIO25	Raspberry Pi:GPIO25
23	GPIO11	Raspberry Pi:GPIO11
24	GPIO08	Raspberry Pi:GPIO08
25	GND	Raspberry Pi:GND
26	GPIO07	Raspberry Pi:GPIO07
27	ID_SD	Raspberry Pi:ID_SD
28	ID_SC	Raspberry Pi:ID_SC
29	GPIO05	Raspberry Pi:GPIO05
30	GND	Raspberry Pi:GND
31	GPIO06	Raspberry Pi:GPIO06
32	GPIO12	Raspberry Pi:GPIO12
33	GPIO13	Raspberry Pi:GPIO13
34	GND	Raspberry Pi:GND
35	GPIO19	Raspberry Pi:GPIO19
36	GPIO16	Raspberry Pi:GPIO16
37	GPIO26	Raspberry Pi:GPIO26
38	GPIO20	Raspberry Pi:GPIO20
39	GND	Raspberry Pi:GND
40	GPIO21	Raspberry Pi:GPIO21

2. CON4

Pin No.	Sembol	Fonksiyon
1	3.3V	TFT Module Power limit can only output 3.3V,100mA
2	5V	Raspberry Pi:Power 5V
3	GPIO02	Raspberry Pi:GPIO02
4	5V	Raspberry Pi:Power 5V
5	GPIO03	Raspberry Pi:GPIO03
6	GND	Raspberry Pi:GND
7	GPIO04	Raspberry Pi:GPIO04
8	GPIO14	Raspberry Pi:GPIO14
9	GND	Raspberry Pi:GND
10	GPIO15	Raspberry Pi:GPIO15
11	GPIO17	Raspberry Pi:GPIO17
12	BL-PWM GPIO18	Raspberry Pi:GPIO18 (Backlight Enable)
13	GPIO27	Raspberry Pi:GPIO27
14	GND	Raspberry Pi:GND
15	GPIO22	Raspberry Pi:GPIO22
16	GPIO23	Raspberry Pi:GPIO23
17	3.3V	TFT Module Power limit can only output 3.3V,100mA
18	GPIO24	Raspberry Pi:GPIO24
19	GPIO10	Raspberry Pi:GPIO10
20	GND	Raspberry Pi:GND
21	GPIO09	Raspberry Pi:GPIO09
22	GPIO25	Raspberry Pi:GPIO25
23	GPIO11	Raspberry Pi:GPIO11
24	GPIO08	Raspberry Pi:GPIO08
25	GND	Raspberry Pi:GND
26	GPIO07	Raspberry Pi:GPIO07
27	ID_SD	Raspberry Pi:ID_SD
28	ID_SC	Raspberry Pi:ID_SC
29	GPIO05	Raspberry Pi:GPIO05
30	GND	Raspberry Pi:GND
31	GPIO06	Raspberry Pi:GPIO06
32	GPIO12	Raspberry Pi:GPIO12
33	GPIO13	Raspberry Pi:GPIO13
34	GND	Raspberry Pi:GND
35	GPIO19	Raspberry Pi:GPIO19
36	GPIO16	Raspberry Pi:GPIO16
37	GPIO26	Raspberry Pi:GPIO26
38	GPIO20	Raspberry Pi:GPIO20
39	GND	Raspberry Pi:GND
40	GPIO21	Raspberry Pi:GPIO21

3. DVI

Pin No.	Sembol	I/O	Fonksiyon
1	Rx2+	I	Channel-2 positive receiver input; low-voltage signal differential- input pair.
2	GND	P	Ground
3	Rx2-	I	Channel-2 negative receiver input; low-voltage signal differential- input pair.
4	Rx1+	I	Channel-1 positive receiver input; low-voltage signal differential- input pair.
5	GND	P	Ground
6	Rx1-	I	Channel-1 negative receiver input; low-voltage signal differential- input pair.
7	Rx0+	I	Channel-0 positive receiver input; low-voltage signal differential- input pair.
8	GND	P	Ground
9	Rx0-	I	Channel-0 negative receiver input; low-voltage signal differential- input pair.
10	RxC+	I	Clock positive receiver input; low-voltage signal differential- input pair.
11	GND	P	Ground
12	RxC-	I	Clock negative receiver input; low-voltage signal differential- input pair.
13-14	NC	-	No connection
15	SCL	I/O	DDC(Data Display Channel) Clock
16	SDA	I/O	DDC(Data Display Channel) Data
17	GND	P	Ground
18	HDMI_5V	P	Power Supply
19	Detect	I/O	Hot plug detect

I: input, O: output, P: Power

4. PW_12V

Pin No	Sembol	Fonksiyon
A1	GND	Power Ground
A4	VBUS	Power 12V
A5	CC1	Configuration channel
A6	NC	No connection
A7	NC	No connection
A8	NC	No connection
A9	VBUS	Power 12V
A12	GND	Power Ground
B12	GND	Power Ground
B9	VBUS	Power 12V
B8	NC	No connection
B7	NC	No connection
B6	NC	No connection
B5	CC2	Configuration channel
B4	VBUS	Power 12V
B1	GND	Power Ground
