Ana sayfa Ürünler Akıllı Ekran UART Akıllı Ekran WL0F00039000FGFAASA00

3,9 inç IPS TFT UART Akıllı Ekran, GPIO ve Dokunmatik Fonksiyon Desteği

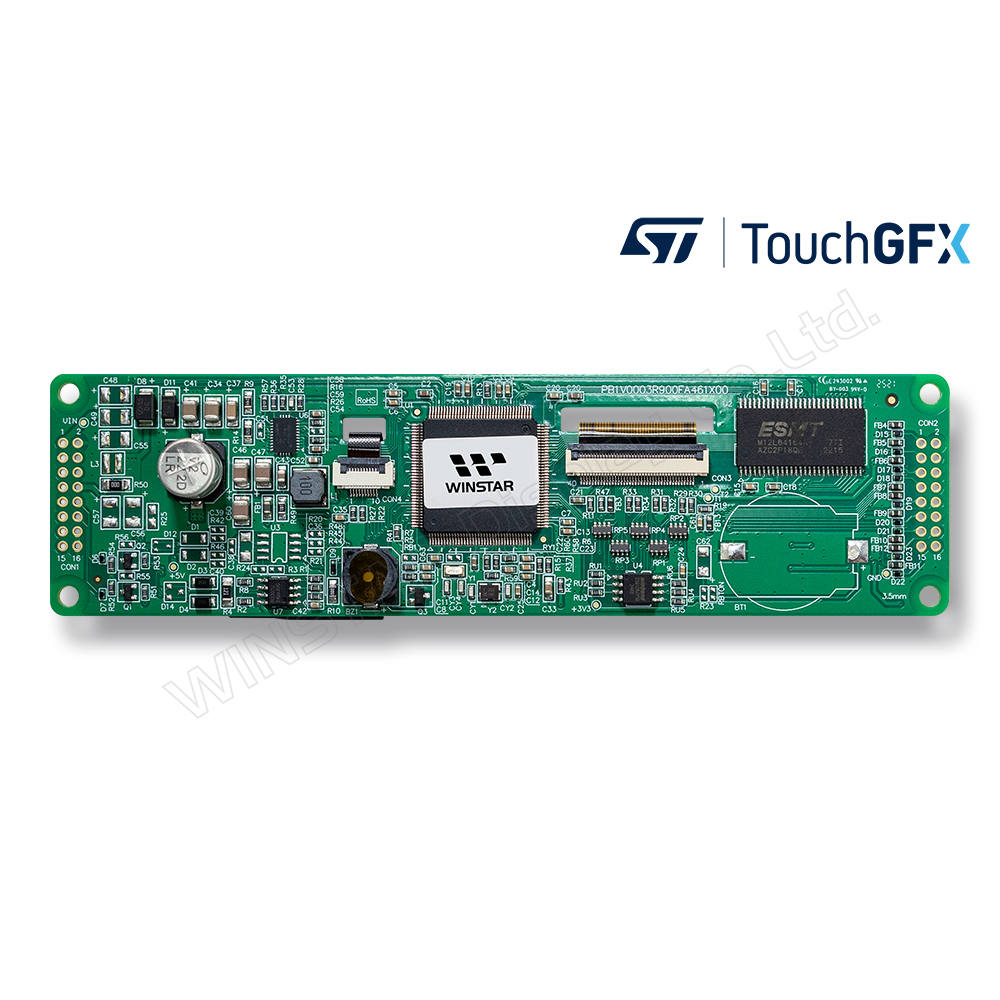

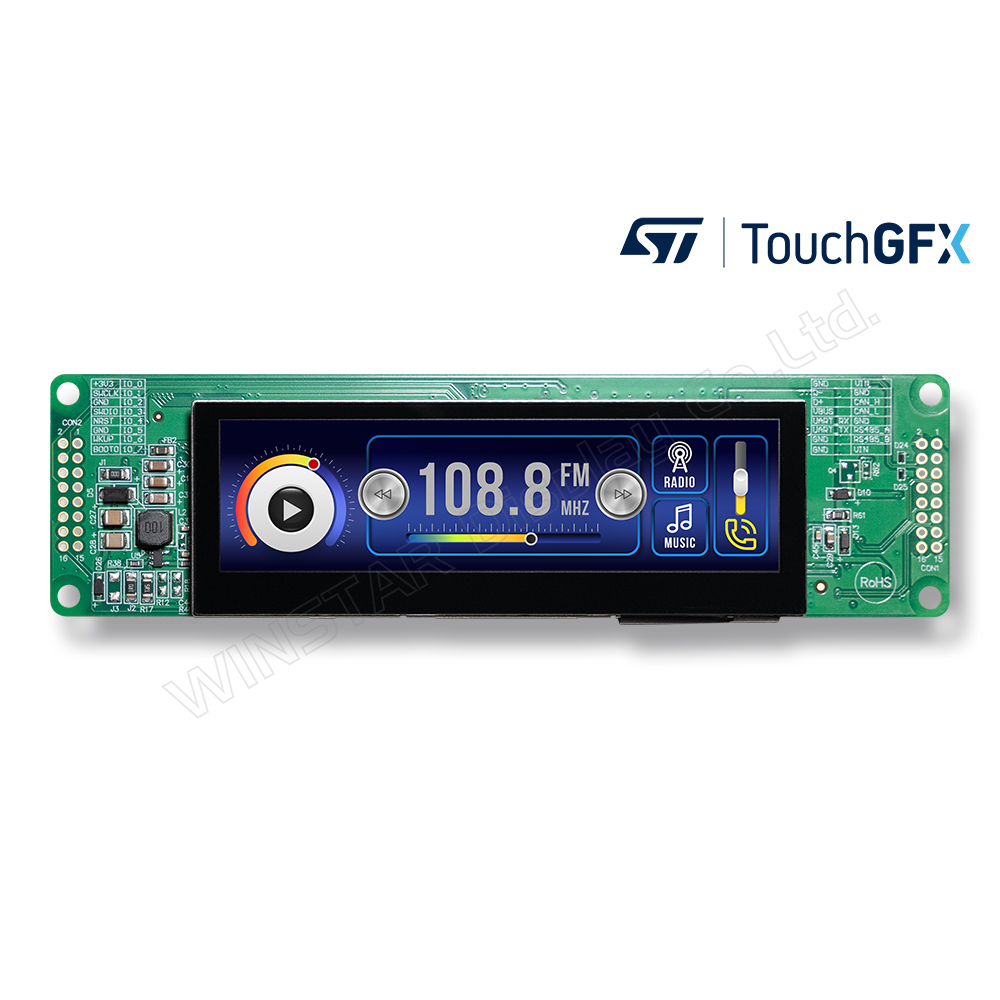

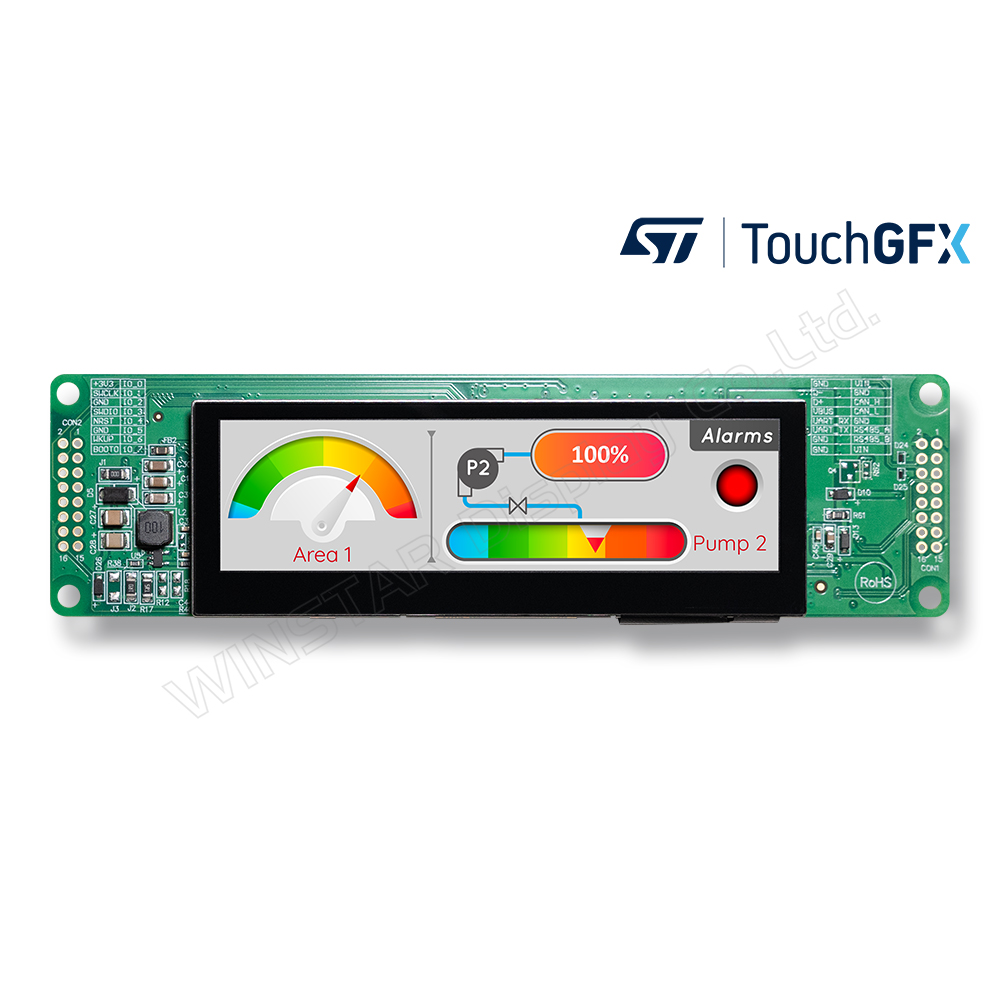

Model No. WL0F00039000FGFAASA00

►TFT Boyut: 3,9 inç
►TFT Çözünürlük: 480×128 dot
►TFT Görünüm yönü: IPS
►TFT Dokunmatik Ekran: Kapasitif dokunmatik panelle birlikte
►İletişim arayüzü: UART
►Protokol: Proprietary UART + GPIO
►Parlaklık (cd/m²): 800

Açıklama

WINSTAR 3.9" UART Akıllı Ekran (Model: WL0F00039000FGFAASA00), mühendisler ve geliştiriciler için tasarlanmış olup, gelişmiş ekran teknolojisini kullanıcı dostu geliştirme araçlarıyla birleştirerek çeşitli kullanıcı arayüzlerini zahmetsizce oluşturmanıza yardımcı olur.

Bu akıllı ekran, geniş izleme açısına sahip IPS panel teknolojisi (85/85/85/85 derece) ve 480×128 piksel çözünürlük sunan standart WINSTAR 3.9" çubuk tipi TFT LCD modülü WF39FSWASDNG0’ı entegre eder ve kapasitif dokunmatik panel ile birlikte gelir. Bu yapılandırma üstün görüntü kalitesi sunar ve kullanıcı etkileşimini geliştirerek uygulamalarınızı daha esnek ve kullanıcı dostu hale getirir.

İster özel arayüzler tasarlıyor olun ister kontrol sistemleri geliştiriyor olun, WINSTAR 3.9" UART Akıllı Ekran, fikirlerinizi hızla hayata geçirmenize yardımcı olacak güvenilir performans sunar.

Ürün Özellikleri:

  • Giriş voltaj aralığı: 5V ila 28V (tipik: 5V)
  • Kendini test eden önyükleme işlevi desteği
  • Özel protokole sahip UART iletişim arayüzü (varsayılan baud hızı: 115200 bps)
  • Yazı tipi ve widget kaynaklarını depolamak için yerleşik 16MB flash bellek
  • Kapasitif dokunmatik panel (CTP) desteği
  • Ev cihazı tarafından kontrol edilebilen entegre buzzer
  • Çoklu platform uyumluluğu desteği: PC’ler (USB'den UART adaptörü ile), mikrodenetleyiciler (MCU’lar) ve Raspberry Pi (PiCAN2 ile) gibi ana cihazlarla kullanılabilir
  • GPIO pin desteği
  • İleri düzey kullanıcılar için ST geliştirme araçlarıyla uyumlu

Yazılım Özellikleri – GUI Builder:

  • Gerçek zamanlı simülasyon: WINSTAR GUI Builder ile kullanıcı arayüzü tasarımınızı doğrudan PC üzerinde simüle edin — tasarımın erken aşamalarında cihaza yazılım yüklemeye gerek yoktur.
  • Sezgisel tasarım akışı: Sürükle ve bırak işlemleriyle kolayca şık arayüzler oluşturun — programlama gerekmez. Kodlama deneyimi olmayan kullanıcılar için idealdir.
  • Zengin işlevsellik: Hem basit hem de karmaşık arayüz tasarımlarını destekleyen, grafik ve mantığı birleştiren özelleştirilebilir widget’lardan oluşan geniş bir yelpaze içerir.

Satın almadan önce deneyin! WINSTAR GUI Builder uygulamasını indirmek için bizimle iletişime geçin.

ST Geliştirme Araçları Desteği

İleri düzey geliştiriciler için, WINSTAR UART Akıllı Ekran STMicroelectronics kontrolcüleri kullanır ve aşağıdakiler dahil çeşitli ST geliştirme araçlarını destekler:

  • TouchGFX: STM32 MCU’lar için tasarlanmış ücretsiz bir GUI çerçevesi
  • STM32CubeIDE: Çevresel yapılandırma, kod oluşturma ve hata ayıklama özelliklerine sahip entegre bir C/C++ geliştirme platformu
  • STM32CubeMX: Yapılandırma ve başlatma kodu üretimi için grafiksel arayüz aracı
  • STM32CubeProg: UART, USB DFU, CAN ve daha fazlasını destekleyen çoklu arayüzlü bir programlama ve yazılım yükleme aracı

WINSTAR Akıllı Ekran satın aldıysanız ve ST araçlarını kullanarak geliştirme yapmak istiyorsanız, lütfen başlangıç kaynak kodunu almak için bizimle iletişime geçin.

Uygulama Senaryoları:

Dokunmatik etkileşim gerektiren HMI sistemleri, tıbbi ekipmanlar, otomotiv kontrol panelleri ve diğer küçük kontrol sistemleri gibi kısa menzilli endüstriyel uygulamalar için uygundur.

Rekabet Avantajları:

  • WINSTAR UART Akıllı Ekran, kullanıcı arayüzü tasarımı ve sistem işlevselliğini entegre ederek geliştirme süresini ve çabasını azaltır.
  • Gerçek zamanlı simülasyon ve sezgisel arayüz sunar, programlama deneyimi olmayan kullanıcılar için idealdir.
  • STM32 MCU ile donatılmış bu akıllı UART modülü, geliştiriciler için hızlı ve kolay geliştirme olanağı sağlar.

3.9 inç PCAP Dokunmatik UART Akıllı Ekran - Özel UART protokolü, GPIO arayüzü, IPS ekran ve geniş sıcaklık aralığı için mükemmel

ÇIZIM

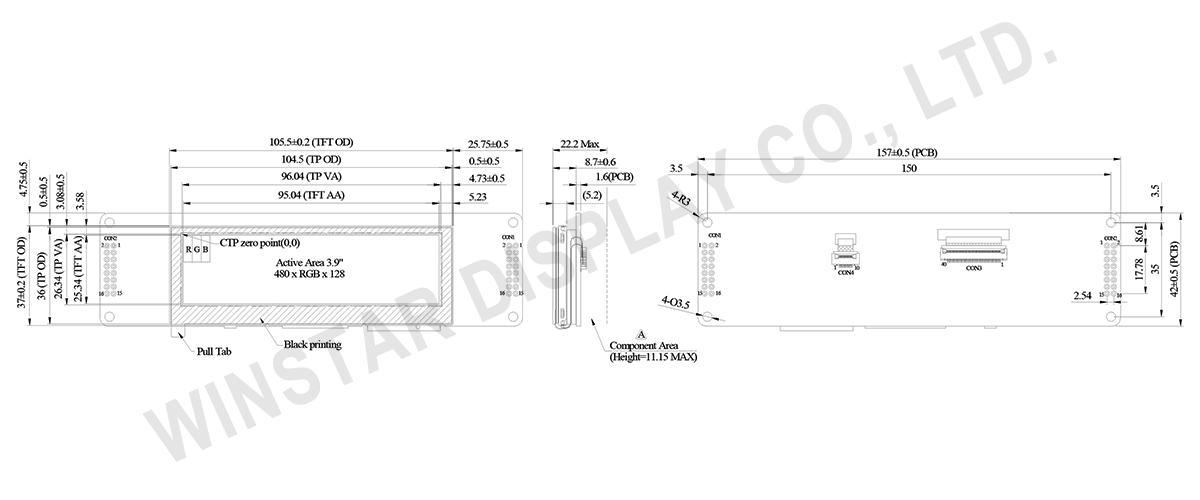

Contour Drawing - 3.9 Inch IPS TFT UART Smart Display with GPIO and Touch Support - WL0F00039000FGFAASA00

Block Diagram

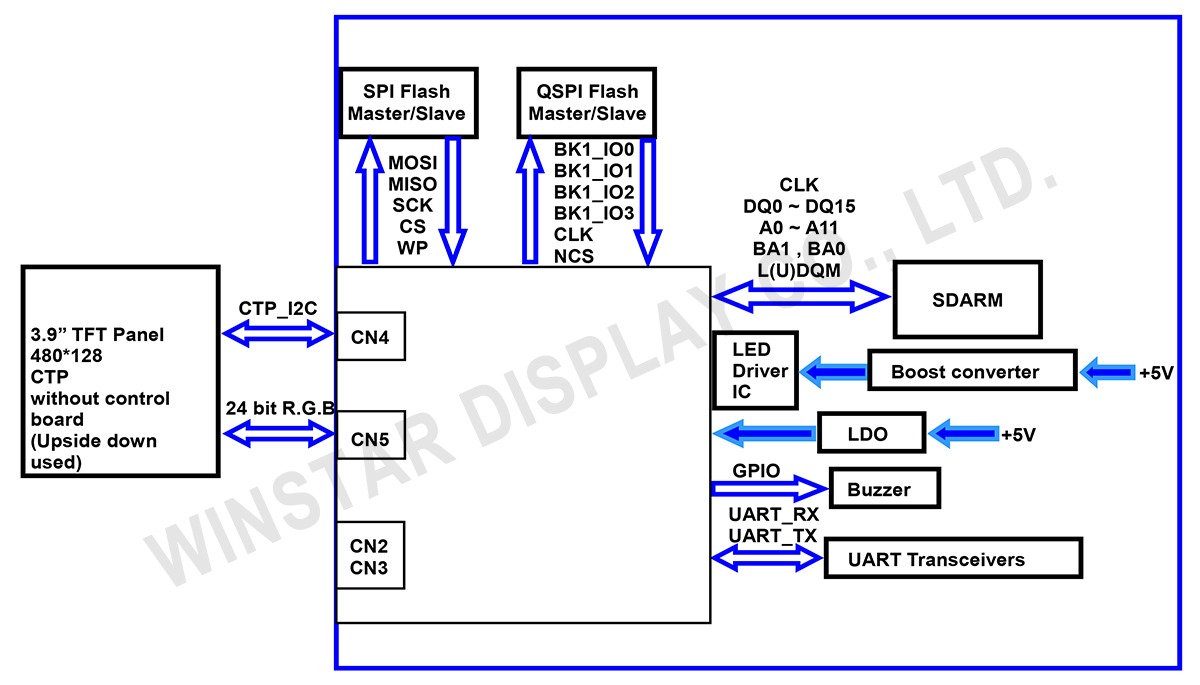

Block Diagram - 3.9 Inch IPS TFT UART Smart Display with GPIO and Touch Support - WL0F00039000FGFAASA00

AYRINTILAR

Genel Özellikler

Kalem Standart Deger Birim
Çalışma gerilimi 5 ~ 48 dynamic Vdc
İletişim arayüzü UART N/A
MCU STM32F750 N/A
Flash Bellek 16 MB
LCD ekran boyutu 3.9 inç
Çözünürlük 480 x 128 x RGB (TFT) dot
Modül ölçüleri 157.0(W) x 42.0(H) x 16 mm
Aktif alan 95.04 x 25.34 mm
Nokta sıklığı 0.198 x 0.198 mm
Parlaklık Minumum Deger: 700; Tipik Deger: 800 cd/m2
LCD Tipi TFT, Siyah, İletici
Görünüm yönü 85/85/85/85
Görünüm Oranı Bar Type
Dokunmatik Ekran Kapasitif Dokunmatik Ekran (CTP)
Yüzey Parlama

Maksimum Değerler

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Çalışma Sıcaklığı TOP -30 +80
Saklama Sıcaklığı TST -40 +90

Elektronik Özellikleri

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Supply Voltage For Analog VIN 5 5 48 V
Interface Operation Voltage ICC   350   mA

BOM

Kalem TANIM
LCM WF39FSWASDNG0#
PCBA SV10003R900FA00N0102

Arayüz Pin Fonksiyonlari

CON1 definition:

Pin Sembol Fonksiyon Remark
1 VIN Power +5V~48V Input
2 GND Power supply GND input GND
3 GND Power supply GND input GND
4 Reserve Differential signal D- I/O
5 Reserve - -
6 Reserve  Differential signal D+ I/O
7 Reserve - -
8 VBUS 5V output for UART interface Output
9 GND Power supply GND input GND
10 UART_RX UART RX interface I/O
11 Reserve Power supply GND input GND
12 UART_TX UART TX interface I/O
13 Reserve - -
14 GND UART5_TX I/O
15 VIN - -
16 Reserve UART5_RX I/O

I/O allow below 3.3V input. If exceeding 3.3V may cause MCU damage.

CON2 definition:

Pin Sembol Fonksiyon Remark
1 IO_0 UART6_TX I/O
2 +3V3 Power supply 3V3 input Input
3 IO_1 UART6_RX I/O
4 SWCLK CLK pin for JTAG interface Input
5 IO_2 - -
6 GND Power supply GND input GND
7 IO_3 - -
8 SWDIO Data pin for JTAG interface I/O
9 IO_4 - -
10 NRST Reset pin for JTAG interface Input
11 IO_5 - -
12 GND Wire trace Output for JTAG interface I/O
13 IO_6 Power supply GND input GND
14 WKUP Power supply GND input GND
15 IO_7 Power supply 5V output Output
16 BOOT0 Buzz Output

I/O allow below 3.3V input. If exceeding 3.3V may cause MCU damage.
