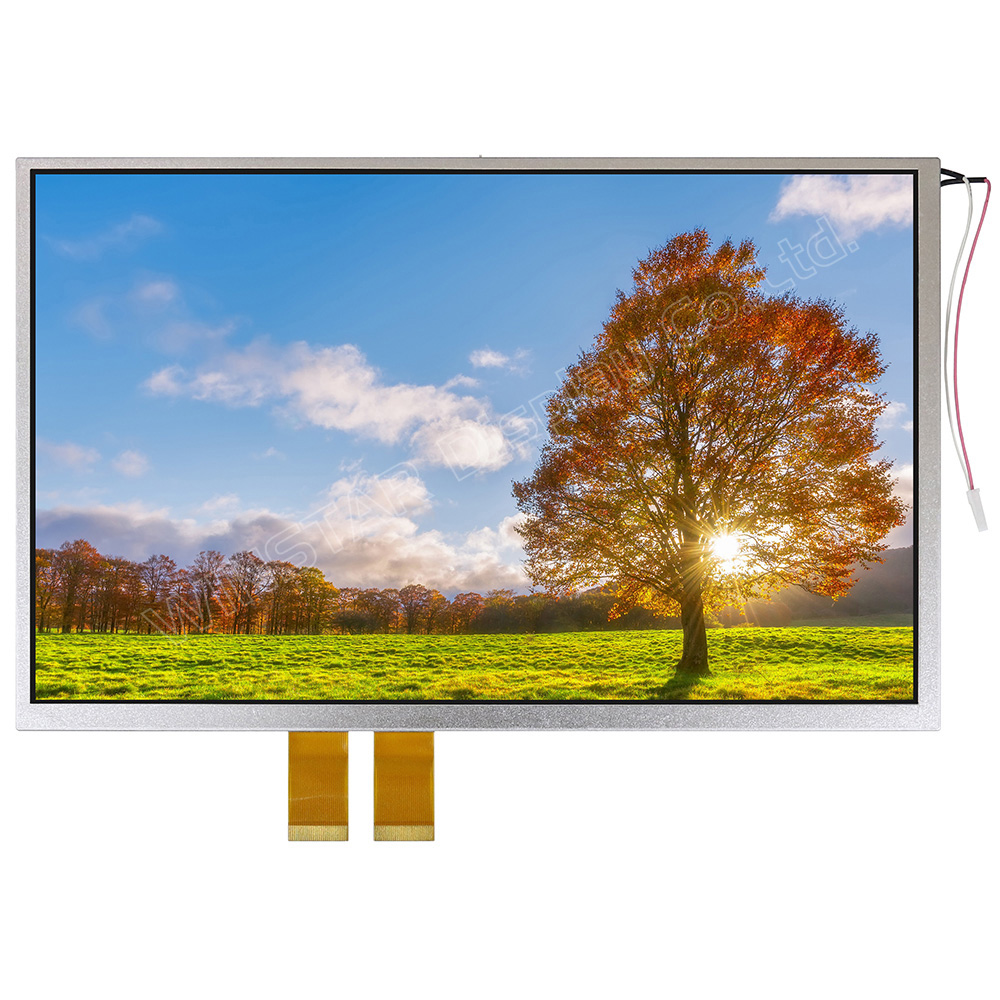

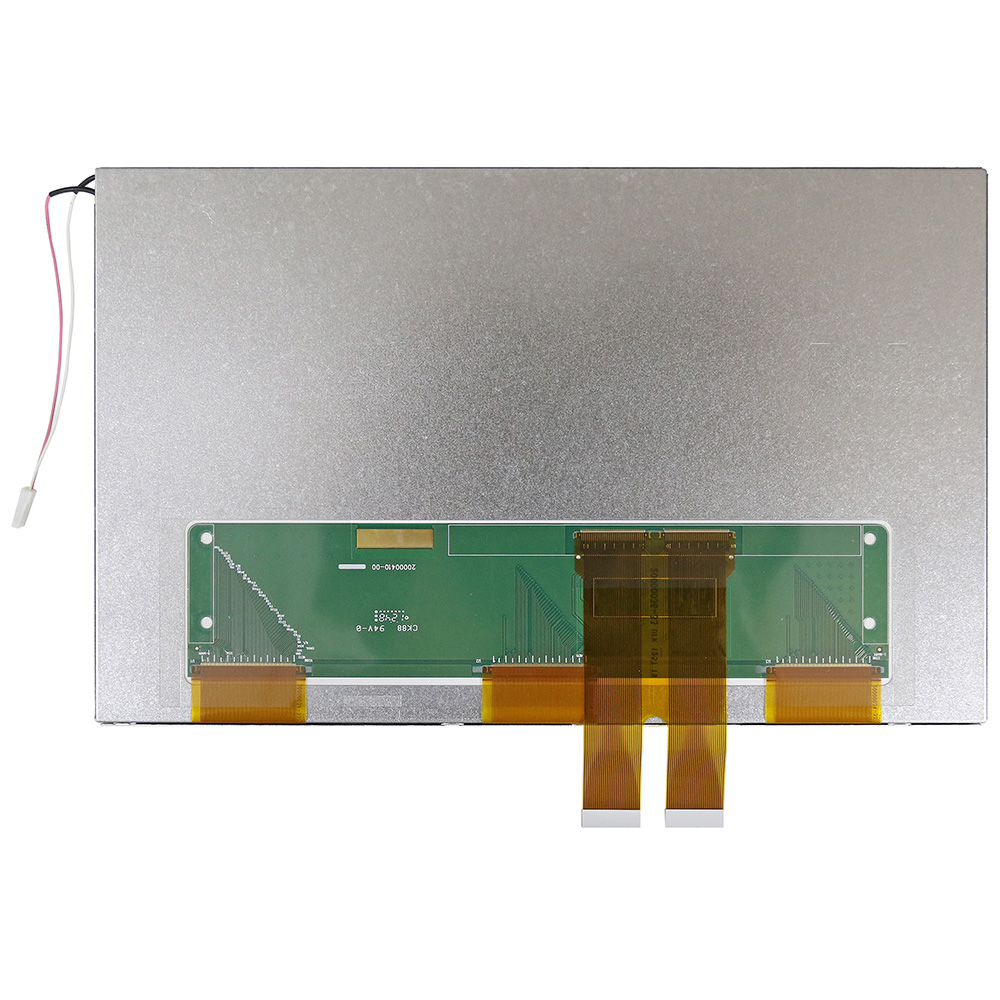

Display LCD TFT de temperature estendida 800x480 de 10,2"

Model No. WF102ATIAGDNN0

►Tamanho: 10,2 polegadas
►Resolução: 800 x 480 pontos
►Direção de exibição: 12H
►Interface: RGB
►Driver IC: EK7718+EK7330
►Placa de controle: Não
►Brilho(cd/m²): 350
►Quadro com furo passante: Não
►Tela de toque: Sem tela de toque
►Temperatura de operação: -30~+85°C (TFT de temperature estendida)

PDF DOWNLOAD

DEMO CODE ADD TO INQUIRY

PREV. BACK to LIST NEXT

Descrição

WF102ATIAGDNN0 é um LCD colorido TFT ativo de 10,2 polegadas com ampla faixa de temperatura de operação. Pode operar na faixa de temperatura de -30°C a +85°C, e sua faixa de temperatura de armazenamento é de -30°C a +85°C. O WF102ATIAGDNN0 possui dimensões de módulo de 235 x 145,8 mm, uma área ativa de 222 x 132,48 mm e uma resolução de 800 x 480 pixels.

A tensão de alimentação do módulo (VCC) é de 3V a 3,6V, com um valor típico de 3,3V. O WF102ATIAGDNN0 apresenta um brilho de 350 nits (valor típico), uma proporção de aspecto de 16:9, uma tela LCD normalmente branca e uma superfície de vidro anti-reflexo. Este display colorido de 10,2 polegadas é adequado para aplicações, incluindo sistemas de PDV e equipamentos de controle industrial.

DRAWING

Winstar 10.2 Wide Temperature TFT-LCD Module - WF102ATIAGDNN0

SPECIFICATIONS

Função do pino de interface

Pin No.	Símbolo	I/O	Função
1	POL	I	Polarity selection
2	STVD	I/O	Vertical start pulse input when U/D= H
3	OEV	I	Output enable
4	CKV	I	Vertical clock
5	STVU	I/O	Vertical start pulse input when U/D= L
6	GND	P	Power ground
7	EDGSL	I	Select rising edge or rising/falling edge
8	VCC	P	Power supply for digital circuit
9	V9	I	Gamma voltage level 9
10	VGL	P	Gate OFF voltage
11	V2	I	Gamma voltage level 2
12	VGH	P	Gate ON voltage
13	V6	I	Gamma voltage level 6
14	U/D	I	Up/down selection
15	VCOM	I	Common voltage
16	GND	P	Power ground
17	AVDD	P	Power supply for analog circuit
18	V14	I	Gamma voltage level 14
19	V11	I	Gamma voltage level 11
20	V8	I	Gamma voltage level 8
21	V5	I	Gamma voltage level 5
22	V3	I	Gamma voltage level 3
23	GND	P	Power ground
24	R5	I	Red data(MSB)
25~28	R4~R1	I	Red data
29	R0	I	Red data(LSB)
30~31	GND	P	Power ground
32	G5	I	Green data(MSB)
33~36	G4~G1	I	Green data
37	G0	I	Green data(LSB)
38	STHL	I/O	Horizontal start pulse input when R/L = L
39	REV	P	Control signal are inverted or not
40	GND	I	Power ground
41	DCLK	I	Sample clock
42	VCC	P	Power supply for digital circuit
43	STHR	I/O	Horizontal start pulse input when R/L = H
44	LD	I	Latches the polarity of outputs and switches the new data to outputs
45	B5	I	Blue data (MSB)
46	B4	I	Blue data
47~49	B3 ~B1	I	Blue data
50	B0	I	Blue data (LSB)
51	R/L	I	Right/ left selection
52	V1	I	Gamma voltage level 1
53	V4	I	Gamma voltage level 4
54	V7	I	Gamma voltage level 7
55	V10	I	Gamma voltage level 10
56	V12	I	Gamma voltage level 12
57	V13	I	Gamma voltage level 13
58	AVDD	P	Voltage for analog circuit
59	GND	P	Power ground
60	VCOM	I	Common voltage

I: input, O: output, P: Power

Especificações Gerais

Item	Dimensão	Unidade
Tamanho	10,2	polegadas
Matriz de pontos	800 × RGB × 480 (TFT)	pontos
Dimensão do módulo	235 × 145.8 × 6.1	mm
Área ativa	222 × 132.48	mm
Distância entre pontos	0.0925 × 0.2775	mm
Tipo LCD	TFT, Branco, Transmissivo
Driver IC	EK7718+EK7330 albo odpowiednik
Direção de exibição	12 o'clock
Direção de inversão de escala cinza	6 o'clock
Tipo de luz de fundo	LED, Branco
Painel de toque	Sem painel de toque
Surface	Anti-Refletor

Classificações Máximas Absolutas

Item	Símbolo	Valor Min	Valor Típico	Valor Máximo	Unidade
Temperatura de operação	TOP	-30	－	+85	℃
Temperatura de armazenamento	TST	-30	－	+85	℃

Características Eletrônicas

Item	Symbol	Condição	Valor Min	Valor Típico	Valor Máximo	Unidade
Supply Voltage	VCC	－	3.0	3.3	3.6	V
	AVDD	－	9.0	9.2	9.4	V
	VGH	－	15.3	16	16.7	V
	VGL	－	-7.7	-7.0	-6.3	V
Input signal voltage	VCOM	－	3.65	3.85	4.05	V
	V1~V7	－	0.4 AVDD	－	AVDD-0.1	V
	V8~V14	－	0.1	－	0.6AVDD	V
