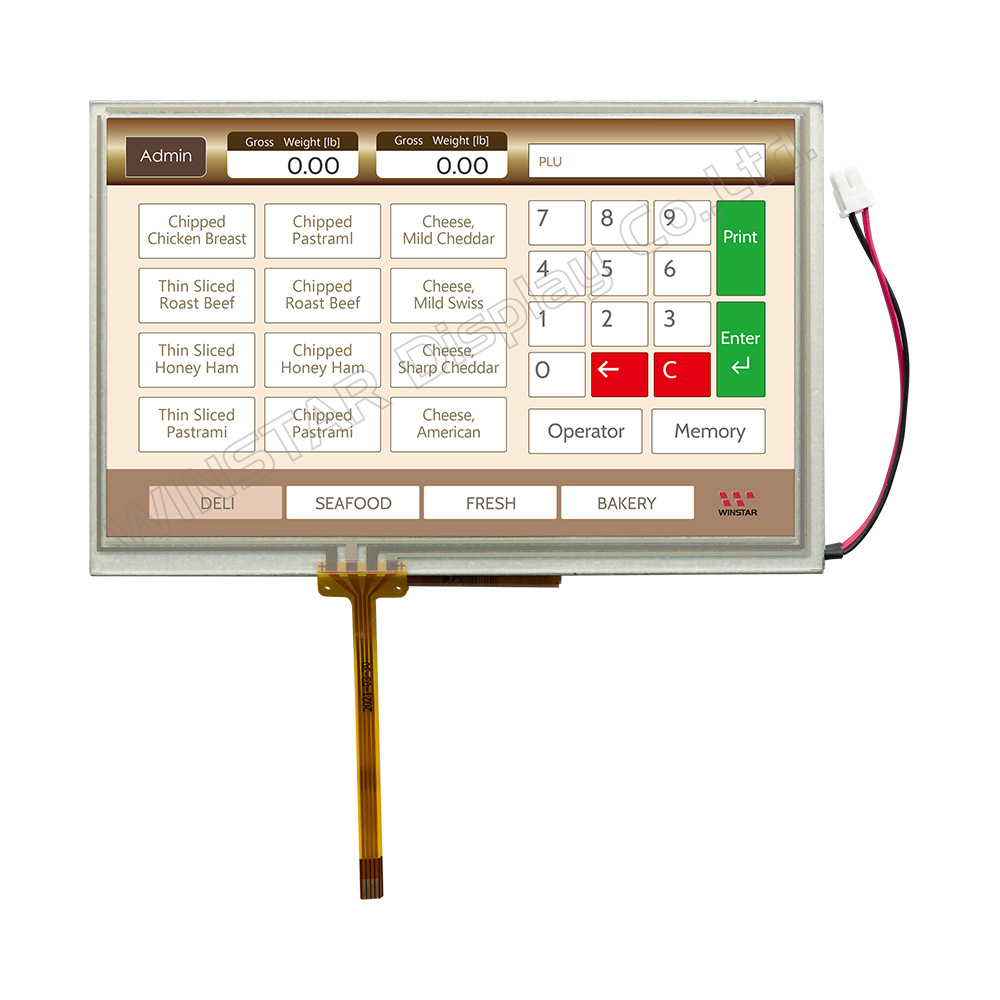

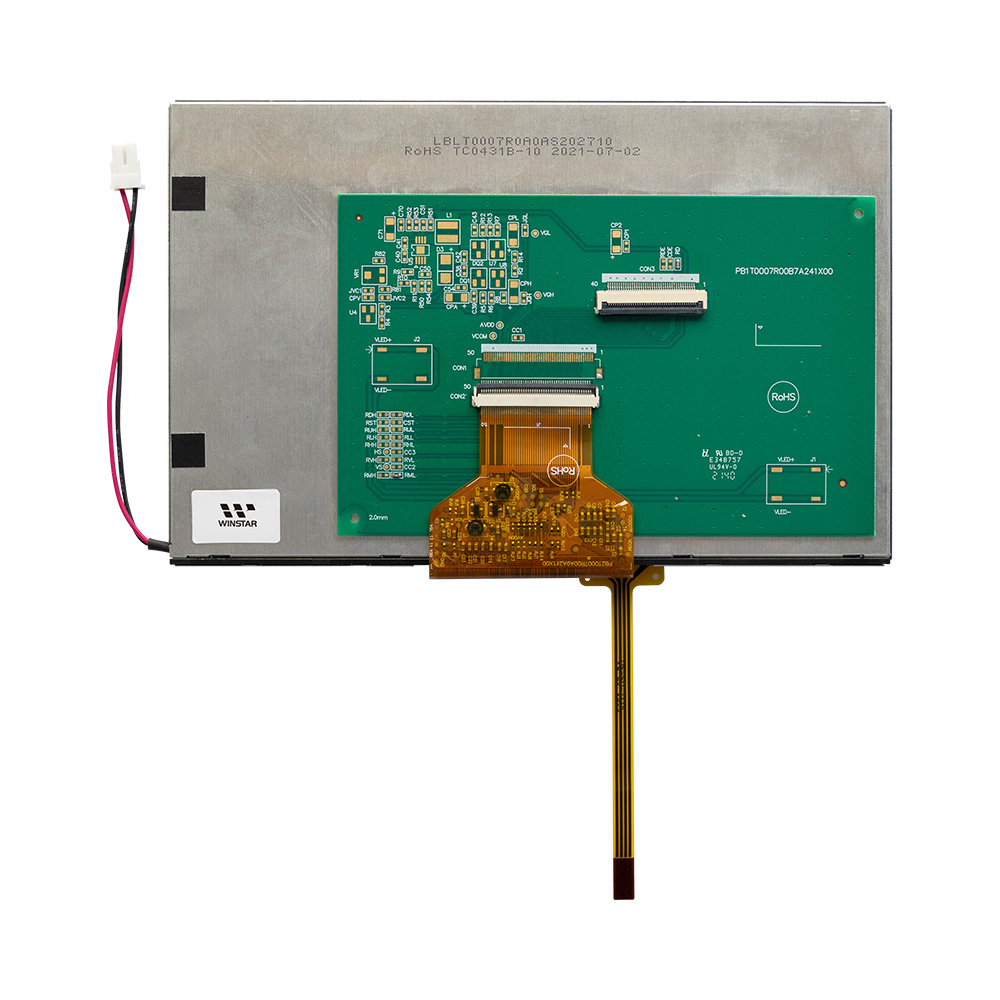

Módulo de 7 polegadas IPS TFT-LCD com ampla faixa de temperatura e tela sensível ao toque resistiva

Model No. WF70B8SWAGDNT0

►Tamanho: 7 polegadas
►Resolução : 800x480 pontos
►Direção de exibição : 80/80/80/80 (IPS)
►Interface : RGB
►Driver IC:HX8249-A + HX8678-C
►Placa de controle: Não
►Brilho (cd/m²) : 700
►Quadro com furo passante: Não
►Tela de toque: Com painel de toque resistivo (RTP)
►Temperatura de operação : -30~+80 °C

Descrição

O WF70B8SWAGDNT0 é um módulo IPS TFT-LCD versátil de 7 polegadas, oferecendo qualidade de imagem superior, amplos ângulos de visão e alta luminosidade, ideal para aplicações de P&D nos setores industrial, médico e externo.

Principais Características:

  • Amplo Ângulo de Visão: 80° em todas as direções, garantindo qualidade consistente de qualquer posição.
  • Alta Luminosidade: 700 nits para exibição clara em ambientes iluminados ou externos.
  • Relação de Contraste 800:1: Melhora a clareza da imagem para mais detalhes em aplicações críticas.
  • Painel Touch Resistivo (RTP): Entrada tátil confiável em diversas condições; ideal para ambientes industriais, médicos e externos.
  • Amplitude de Temperatura Ampla: Funciona de -30℃ a +80℃, garantindo estabilidade em ambientes adversos.
  • Superfície Anti-reflexo: Minimiza os reflexos, otimizando a visibilidade em condições de luz intensa.
  • Integração Sem Costura: Circuitos integrados HX8249-A e HX8678-C, interface RGB de 18 bits para fácil integração ao sistema.

Aplicações:

  • Sistemas de Controle Industrial: Ideal para ambientes que exigem durabilidade e alta luminosidade.
  • Dispositivos Médicos: Alto contraste e toque preciso fazem dele a escolha perfeita para sistemas de diagnóstico e monitoramento.
  • Equipamentos de Teste ao Ar Livre: Alta luminosidade e superfície anti-reflexo garantem legibilidade sob luz solar direta.
  • Aplicações Interativas: Ideal para quiosques, painéis de controle e sistemas de ponto de venda que requerem funcionalidade de toque robusta.

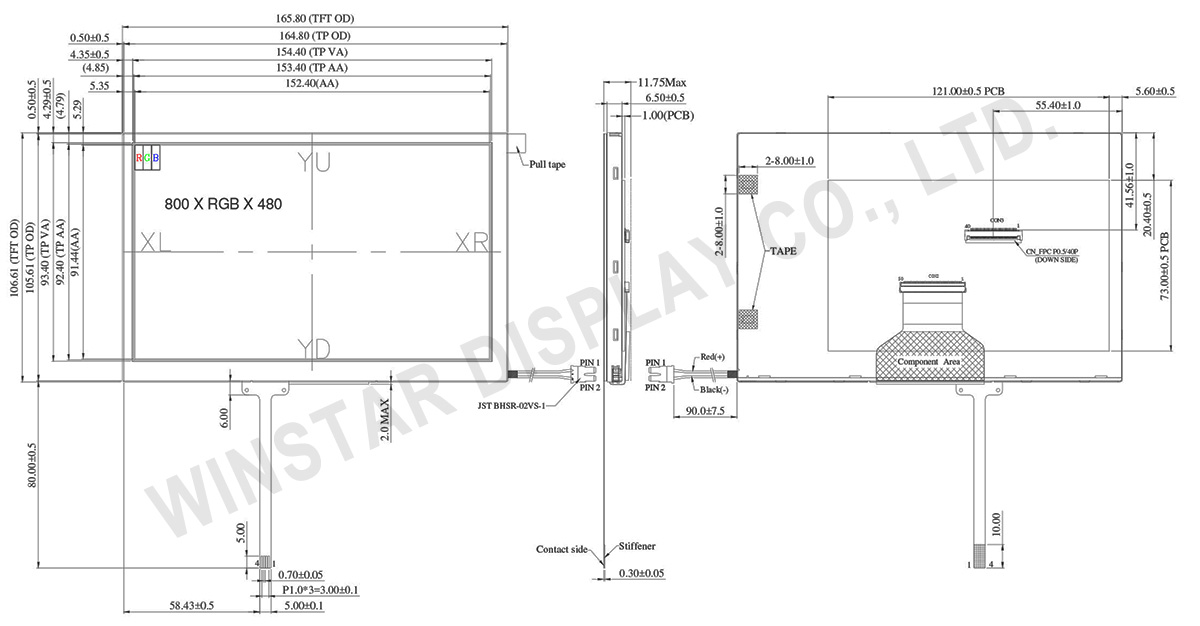

DRAWING

7-inch Wide Temperature Range IPS TFT-LCD with Resistive Touch - WF70B8SWAGDNT0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 7 polegadas
Matriz de pontos 800 x RGB x 480(TFT) pontos
Dimensão do módulo 165.8 (W) x 106.61 (H) x 11.75(D) mm
Área ativa 152.40 x 91.44 mm
Distância entre pontos 0.1905 x 0.1905 mm
Tipo LCD TFT, Preto, Transmissivo
Direção de exibição 80/80/80/80
TFT Interface 18-bit RGB
TFT IC do controlador HX8249-A + HX8678-C ou equivalente
Relação de aspecto 15:9
Tipo de luz de fundo LED, Branco
Painel de toque painel de toque resistivo
Superfície Anti-Refletor

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -30 +80
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Operating conditions

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage Vcc 2.7 3.3 3.6 V
Current of power supply Icc 22 33 mA

Função do pino de interface

1.LCM PIN Definition

Pin Símbolo Função
1 GND Power ground
2 GND Power ground
3 NC No connection
4 VCC Power voltage
5 VCC Power voltage
6 VCC Power voltage
7 VCC Power voltage
8 NC No connection
9 DE Data enable signal for TTL mode.
10 GND Power ground
11 GND Power ground
12 GND Power ground
13 B5 Blue data
14 B4 Blue data
15 B3 Blue data
16 GND Power ground
17 B2 Blue data
18 B1 Blue data
19 B0 Blue data(LSB)
20 GND Power ground
21 G5 Green data
22 G4 Green data
23 G3 Green data
24 GND Power ground
25 G2 Green data
26 G1 Green data
27 G0 Green data(LSB)
28 GND Power ground
29 R5 Red data
30 R4 Red data
31 R3 Red data
32 GND Power ground
33 R2 Red data
34 R1 Red data
35 R0 Red data (LSB)
36 GND Power ground
37 GND Power ground
38 DCLK Sample clock
39 GND Power ground
40 GND Power ground


2.Backlight Driving Part

Pin Símbolo Função
1 VLED+ Red, LED_ Anode
2 VLED- Black, LED_ Cathode
