Circular TFT Display IPS de 1,28 polegadas (GC9A01)

Model No. WF0128BTYAA4DNN0

►Circular TFT Display
►Tamanho: 1,28 polegadas
►Resolução: 240x240 pontos
►Direção de exibição: 80/80/80/80 (IPS)
►Interface: SPI
►IC do controlador: GC9A01
►Placa de controle: Não
►Brilho(cd/m²): 400
►Quadro com furo passante: Não
►Tela de toque: Sem tela de toque

PDF DOWNLOAD

DEMO CODE ADD TO INQUIRY

BACK to LIST NEXT

Descrição

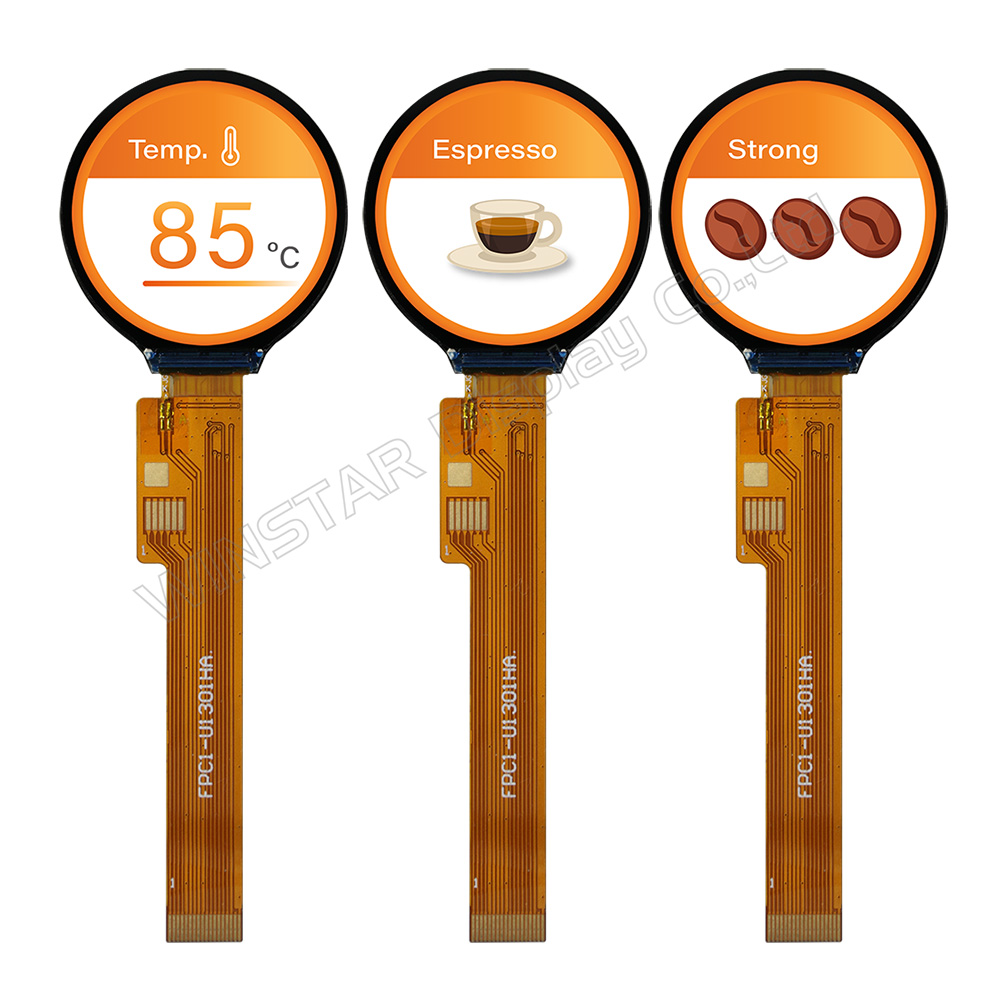

WF0128BTYAA4DNN0 é um dispaly Circular TFT de 1,28 polegadas; fabricado com resolução de 240x240 pixéis. Este módulo tem painel de superfície anti-ofuscante. Este TFT-LCD é apresentado com painel IPS que tem as vantagens de um ângulo de visualização mais amplo de Esquerda:80 / Direita:80 / Cima:80 / Baixo:80 graus (típico). Este módulo está integrado com GC9A01 IC; ele suporta interface serial SPI.

Este Circular TFT Display é apresentado com brilho de 400 nits(valor típico). e relação de contraste (valor típico) de 1,000:1. A tensão de alimentação para Analógicos é de 2,7V a 3,3V, valor típico é 2,8V. Este módulo pode operar a temperaturas de -20℃ a +70℃; suas temperaturas de armazenamento variam de -30℃ a +80℃.

Round Display

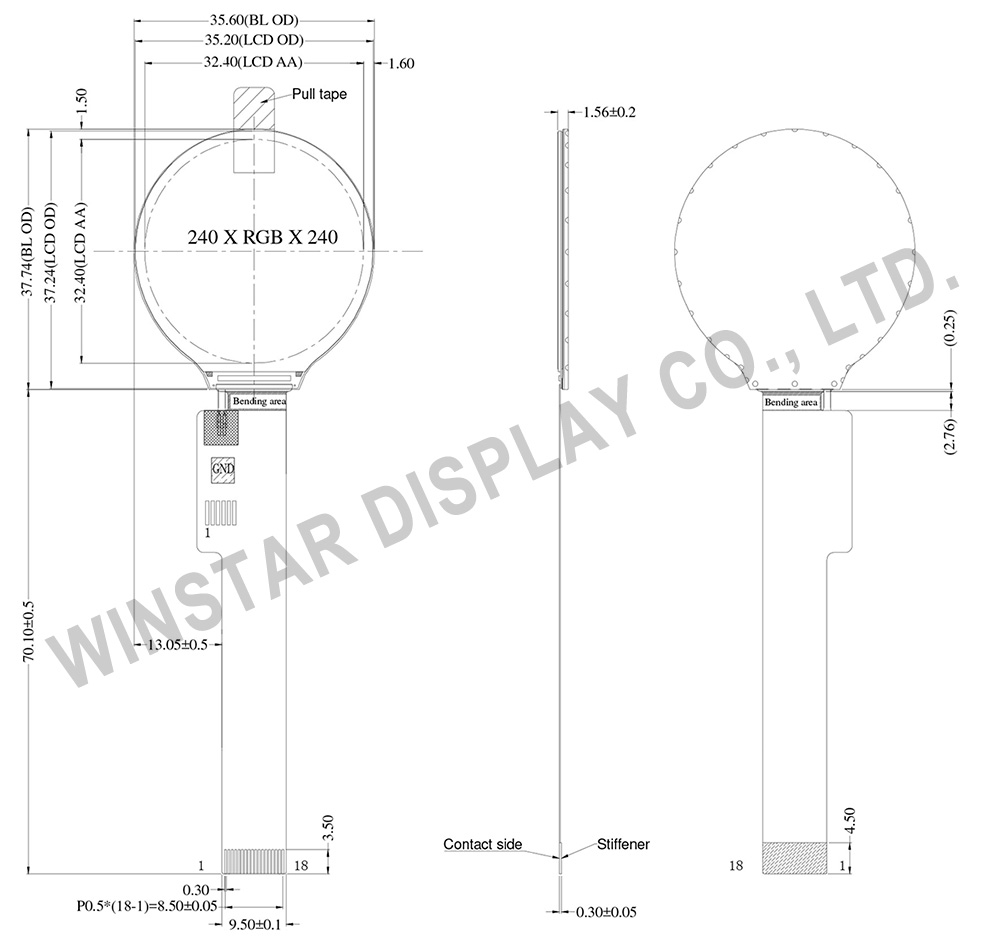

DRAWING

Round TFT Display, Round TFT LCD Display, 1.28 inch TFT LCD - WF0128BTYAA4DNN0

SPECIFICATIONS

Especificações Gerais

Item	Dimensão	Unidade
Tamanho	1,28	polegadas
Matriz de pontos	240 × RGB × 240 (TFT)	pontos
Dimensão do módulo	35.60 × 37.74 × 1.56	mm
Área ativa	32.40 × 32.40	mm
Distância entre pontos	0.043 × 0.135	mm
Tipo LCD	TFT, Preto, Transmissivo
Direção de exibição	80/80/80/80
TFT Interface	SPI
Tipo de luz de fundo	LED, Branco
IC do controlador	GC9A01
Painel de toque	Sem painel de toque
Superfície	Anti-Refletor

Classificações Máximas Absolutas

Item	Símbolo	Valor Min	Valor Típico	Valor Máximo	Unidade
Temperatura de operação	TOP	-20	－	+70	℃
Temperatura de armazenamento	TST	-30	－	+80	℃

Características Eletrônicas

Item	Símbolo	Conditions	Valor Padrão			Unidade
Item	Símbolo	Conditions	Valor Min	Valor Típico	Valor Máximo	Unidade
Power Supply Voltage for Analog	VCI	Ta= +25℃	2.7	2.8	3.3	V
Input High Voltage for LCD	VIH	-	0.8Iovcc	-	Iovcc	V
Input Low Voltage for LCD	VIL	-	Vss	-	0.2 Iovcc	V
Output High Voltage for LCD	VOH	-	0.8Iovcc	-	Iovcc	V
Output Low Voltage for LCD	VOL	-	Vss	-	0.2 Iovcc	V

Função do pino de interface

LCM PIN Definition

Pin	Símbolo	Função
1-6	NC	No connection
7	VLED+	Backlit positive
8	VLED-	Backlit negative
9	GND	Ground
10	CS	Chip select signal
11	SCL	Serial clock
12	SDA	Serial data signal
13	RS	Register select signal
14	TE	TE signal
15	RESET	LCD RESET Signal
16	VCI3.3V	LCD Power supply
17	NC	No connection
18	GND	Ground
