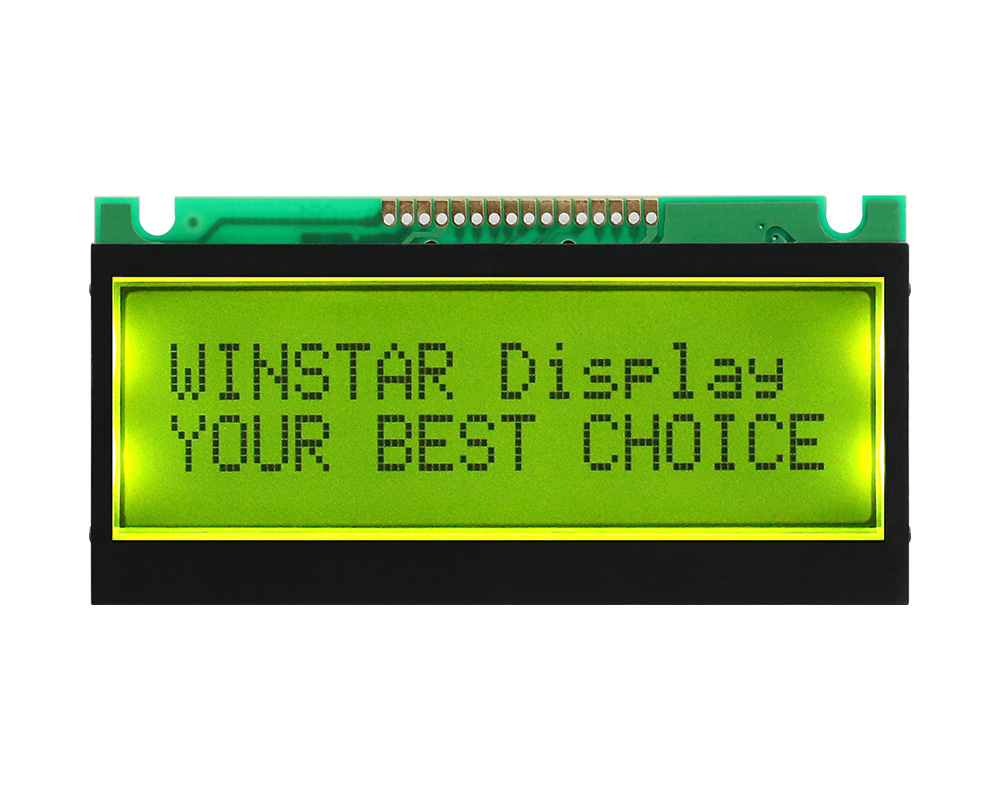

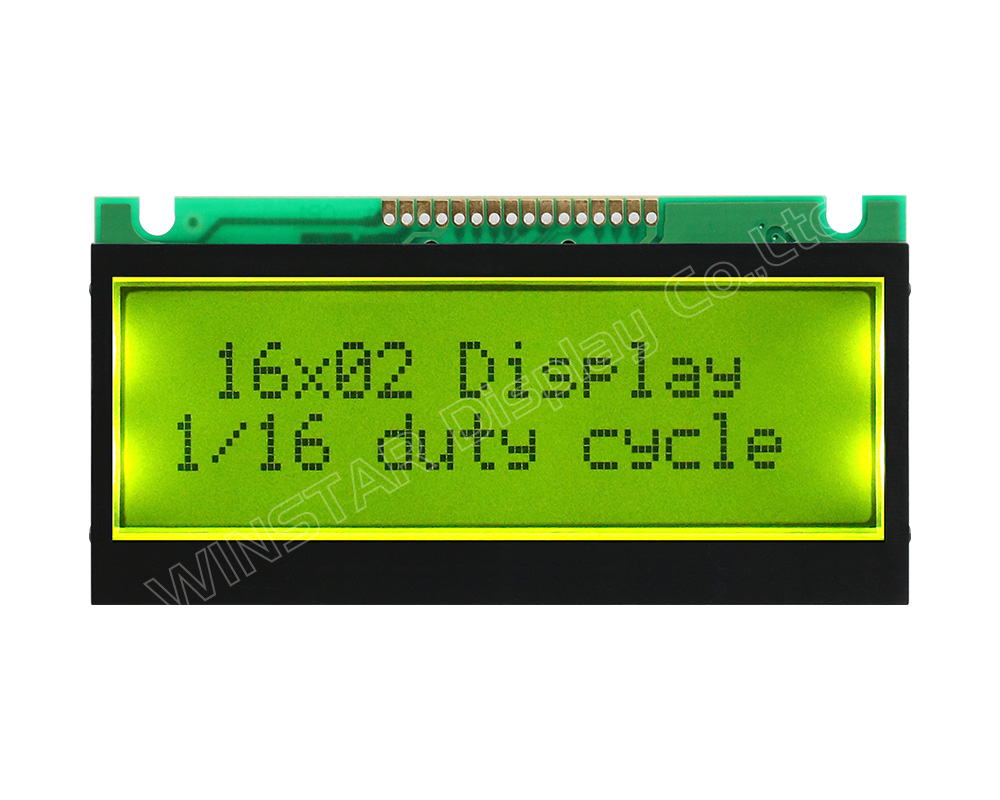

Módulo de Display LCD 16x2 Monocromático de Caracteres

Model No. WH1602S

►LCD de Caractere 16x2
►Tipo: Caractere
►Estrutura: COB
►Tamanho: 1,88 polegadas
►16 caracteres x 2 linhas
►5x8 pontos inclui cursor
►Fonte de alimentação de +5V (Também disponível para +3V)
►A opção de tensão negativa está disponível apenas para a fonte de alimentação de +3V
►1/16 duty cycle
►Interface : 6800 (ST7066 IC), opção SPI/I2C (RW1063 IC)

Descrição

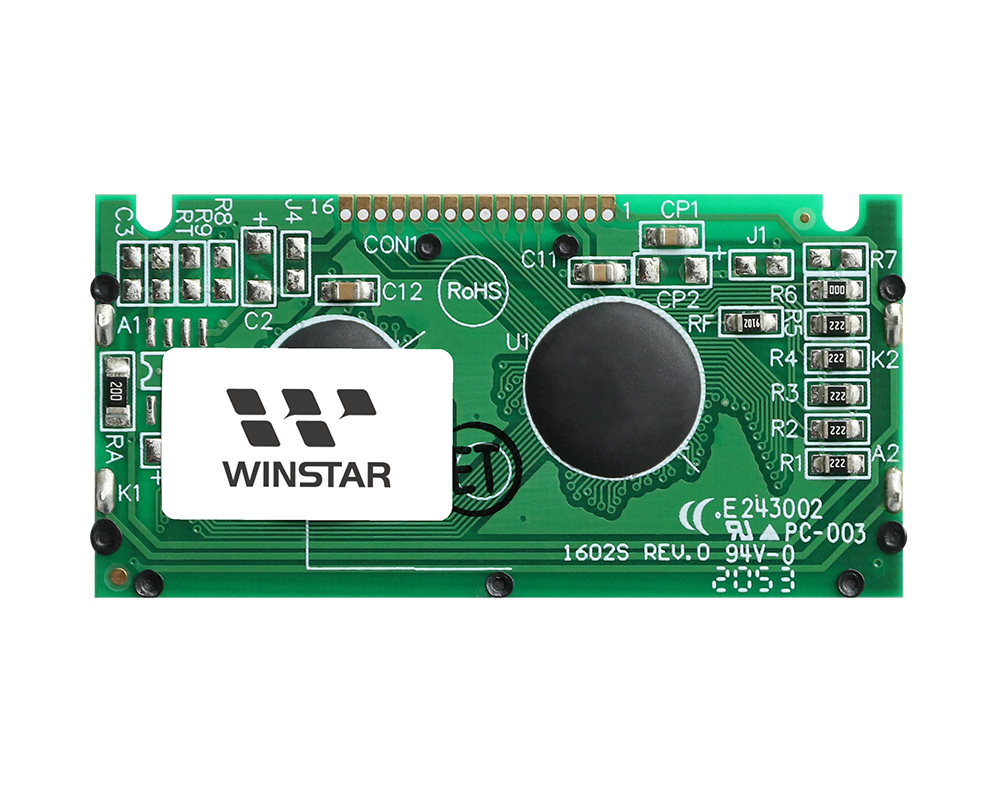

O WH1602S é um módulo de display LCD 16x2 monocromático com estrutura COB (Chip-on-Board), equipado com o controlador ST7066 IC (ou equivalente). Ele suporta várias opções de interface, sendo a configuração padrão a interface paralela 6800 de 4/8 bits. Para maior flexibilidade, os usuários podem escolher entre interfaces SPI ou I2C, que são suportadas pelo IC RW1063.

O módulo opera com uma fonte de alimentação de 5V, com uma versão opcional de 3V disponível. Ao usar 3V, a tensão negativa é limitada a 3V. O WH1602S está disponível em várias cores de retroiluminação, incluindo azul, verde, branco, amarelo-verde, âmbar e vermelho, todas utilizando LEDs brancos para uma exibição clara e brilhante.

Este módulo suporta uma variedade de fontes de caracteres e textos, incluindo inglês/japonês, inglês/europeu ocidental, inglês/europeu escandinavo e inglês/cirílico (russo). Com um tamanho diagonal de 1,88 polegadas, ele opera em uma faixa de temperatura de -20℃ a +70℃ e pode ser armazenado em temperaturas entre -30℃ e +80℃, tornando-o ideal para uma ampla gama de aplicações industriais e de consumo.

Opções de Interface

A série WH1602S está disponível nas seguintes opções de interface:

  • WH1602S : Interface 6800 (ST7066 IC)
  • WH1602S1 : Interface SPI (RW1063 IC)
  • WH1602S2 : Interface I2C (RW1063 IC)

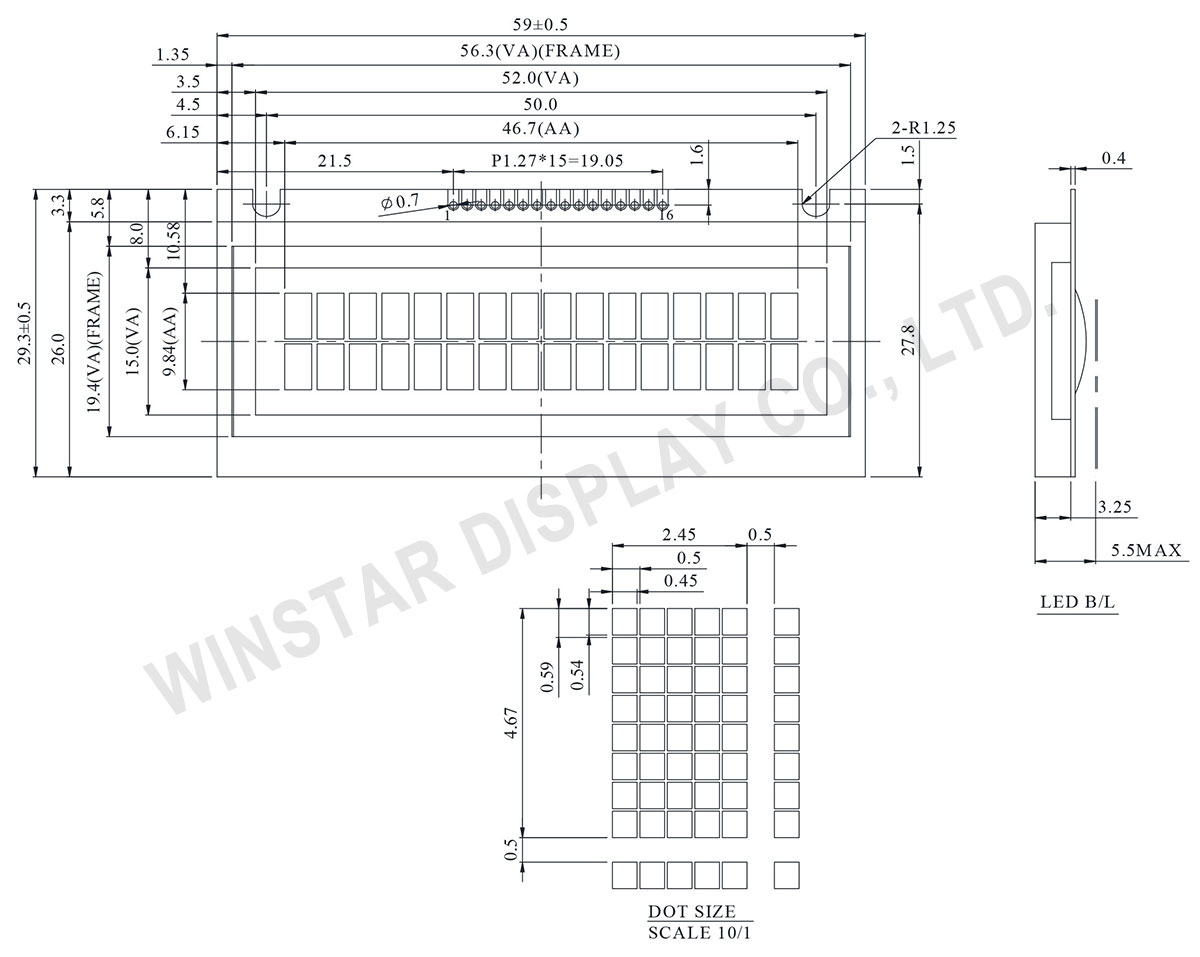

DRAWING

16x2 Monochrome Character LCD Display Module - WH1602S
Data source ref:WH1602S-YYH-CT#

SPECIFICATIONS

Dados Mecânicos

Item Dimensão Unidade
Number of Characters 16 Caracteres x 2 linhas
Dimensão do módulo 59.0 x 29.3 x 5.5 (MAX) mm
Área de visualização 52.0 x 15.0 mm
Área ativa 46.7 x 9.84 mm
Tamanho do ponto 0.45 x 0.54 mm
Distância entre pontos 0.50 x 0.59 mm
Tamanho do Caracteres 2..45 x 4.67 mm
Distância entre Caracteres 2.95 x 5.17 mm
Duty 1/16
Tipo de luz de fundo LED
IC ST7066U
Interface 6800

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80
Input Voltage VI VSS VDD V
Supply Voltage For Logic VDD-VSS -0.3 7 V
Supply Voltage For LCD VDD-Vo -0.3 13 V

Características Eletrônicas

Item Símbolo Condição Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage For Logic VDD-VSS 4.5 5.0 5.5 V
Supply Voltage For LCD VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

3.6

3.7

3.8
V
V
V
Input High Volt. VIH 0.7 VDD VDD V
Input Low Volt. VIL Vss 0.6 V
Output High Volt. VOH 3.9 VDD V
Output Low Volt. VOL 0 0.4 V
Supply Current IDD VDD=5.0V 1.0 1.2 1.5 mA

Função do pino de interface

Pin No. Símbolo Level DESCRIÇÃO
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 VO (Variable) Operating voltage for LCD
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read  L: Write
6 E H,H→L Chip enable signal
7 DB0 H/L Data bus line
8 DB1 H/L Data bus line
9 DB2 H/L Data bus line
10 DB3 H/L Data bus line
11 DB4 H/L Data bus line
12 DB5 H/L Data bus line
13 DB6 H/L Data bus line
14 DB7 H/L Data bus line
15 A Power supply for LED +
16 K Power supply for LED-

Search Keyword: lcd 16x2, lcd 16 x 2, 16x2 lcd, 16 x 2 lcd
