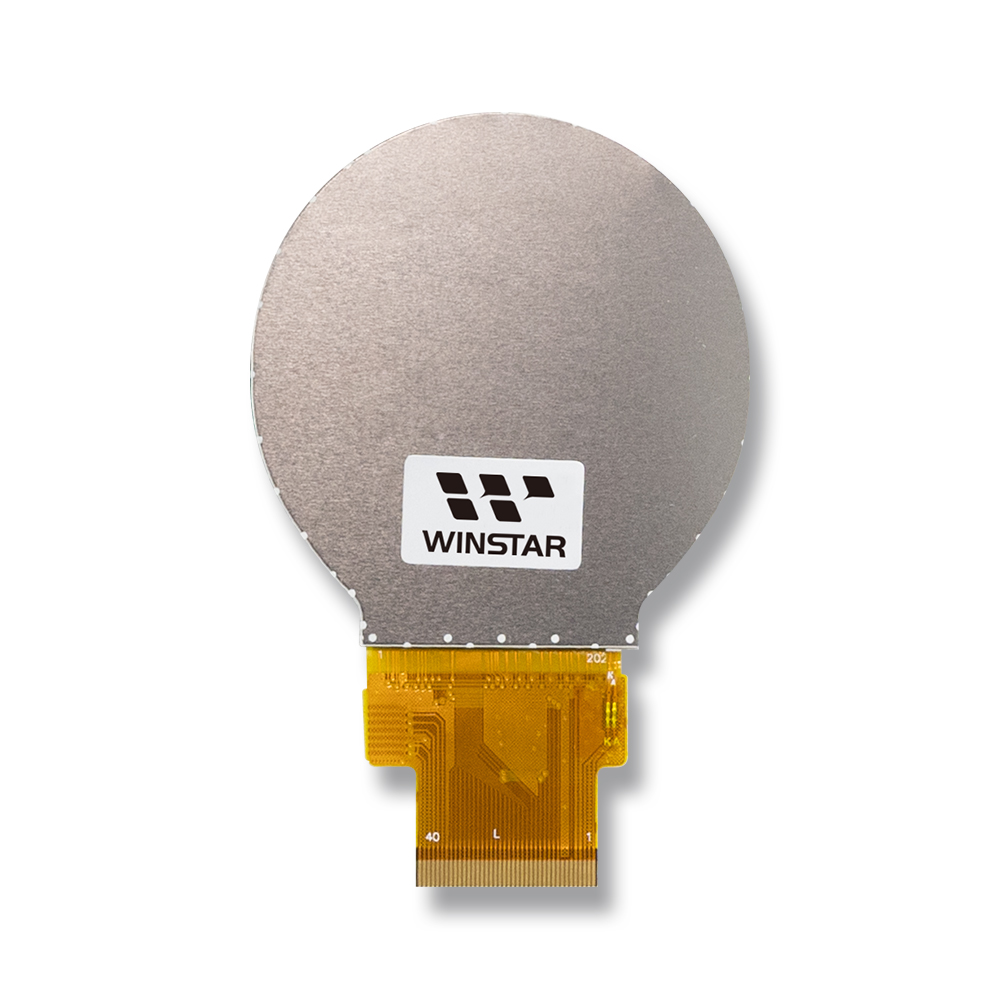

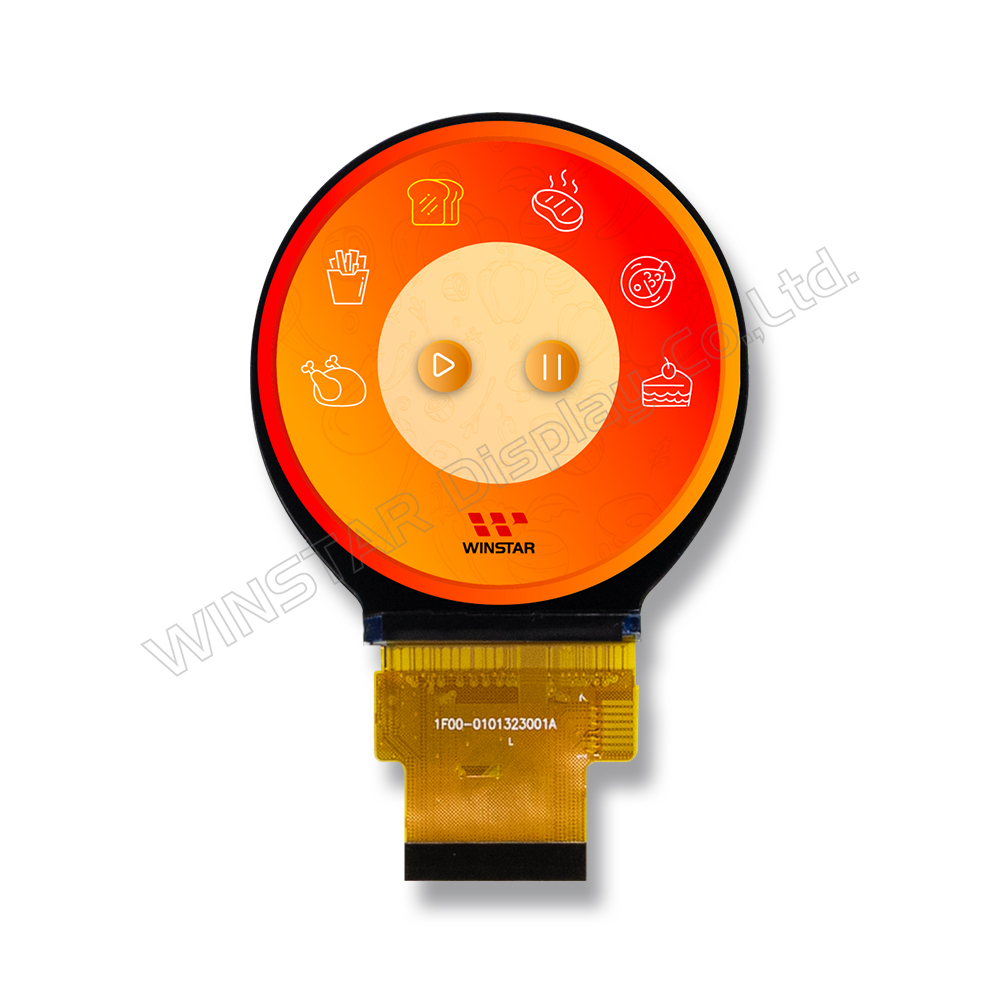

2,1-calowy okrągły wyświetlacz TFT IPS o rozdzielczości 480x480

Numer modelu WFN0210A2T0YADNN000

►Rozmiar: 2.1 calowy
►Rozdzielczość: 480x480 punktów
►godzina obserwacji: 85/85/85/85 (IPS)
►Interfejs: SPI+RGB
►Kontroler IC: ST7701
►płyta kontrolera : brak
►Jasność (cd/m²): 450
►Frame Through Hole : brak
►Panel dotykowy: bez panelu dotykowego

Pobierz PDF

DEMO CODE Dodaj do zapytania

Poprzedni Powrót do listy Następny

Opis

WFN0210A2T0YADNN000 to 2,1-calowy okrągły moduł wyświetlacza TFT o rozdzielczości 480x480, zaprojektowany z wykorzystaniem technologii IPS, zapewniający szerokie kąty widzenia (85/85/85/85) oraz spójną jakość obrazu. Wyposażony w typową jasność 450 cd/m² (zakres 380~450 cd/m²) oraz współczynnik kontrastu 1000:1, zapewnia niezawodną czytelność w umiarkowanych warunkach oświetleniowych.

Moduł wyświetlacza wykorzystuje układ ST7701 do sterowania wyświetlaczem, obsługując interfejsy 3-wire SPI oraz 18-bit RGB, co pozwala na elastyczną integrację z systemami. Powierzchnia antyodblaskowa zwiększa czytelność, a kwadratowy obszar aktywny o wymiarach 53,28 x 53,28 mm zapewnia prawdziwą okrągłą strefę wyświetlania, idealną dla nowoczesnych, okrągłych interfejsów.

Dzięki kompaktowym wymiarom 56,18 x 59,71 x 2,3 mm moduł łatwo integrować w ograniczonych przestrzeniach obudów. Doskonale nadaje się do zastosowań takich jak urządzenia inteligentnego domu, systemy HVAC, panele sterowania przemysłowego oraz inne produkty wymagające stylowego i niezawodnego okrągłego wyświetlacza.

2.1-calowy okrągły moduł wyświetlacza TFT - Idealny do inteligentnego domu, HVAC, urządzeń kuchennych, sprzętu fitness i interfejsów przemysłowych

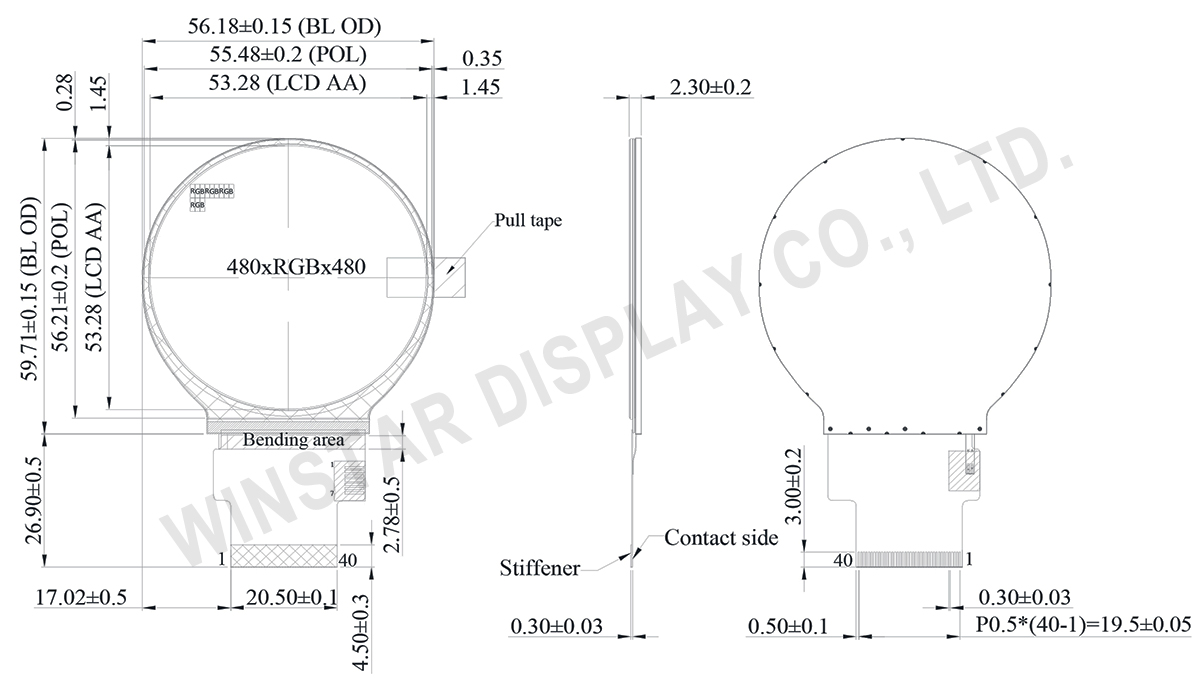

Rysunek

2.1-inch Round TFT Display with IPS Panel - WFN0210A2T0YADNN000

Specyfikacja

Ogólna specyfikacja

Rzecz	Wymiar	Jednostka
Rozmiar	2.1	calowy
Matryca punktowa	480 x RGB x 480 (TFT)	pikseli
Wymiary modułu	56.18 x 59.71 x 2.3	mm
Obszar aktywny	53.28 x 53.28	mm
Raster pomiędzy pikselami	0.111 x 0.111	mm
Rodzaj LCD	TFT, czarny, Transmisyjny
Kąt obserwacji	85/85/85/85
Interfejs TFT	3W SPI+RGB18bit
Rodzaj podświetlenia	LED, biały
Kontroler IC TFT	ST7701
Panel dotykowy	bez panelu dotykowego
Powierzchnia	Anti-Glare

Bezwzględne oceny maksymalne

Rzecz	Symbol	Minimalna wartość	Typowa wartość	Maksymalna wartość	Jednostka
Temperatura pracy	TOP	-20	－	+70	℃
Temperatura przechowywania	TST	-30	－	+80	℃

Parametry elektryczne

Warunki pracy

Rzecz		Symbol	Minimalna wartość	Typowa wartość	Maksymalna wartość	Jednostka
Power supply Voltage		VCI	2.6	3.0	3.3	V
Input Signal Voltage	Low Level	VIL	0	-	0.3 x VCI	V
Input Signal Voltage	High Level	VIH	0.7 x VCI	-	VCI	V
Power supply Voltage		IVCI	-	24	35	mA

Warunki zasilania LED

Rzecz	Symbol	Minimalna wartość	Typowa wartość	Maksymalna wartość	Jednostka
Prąd LED	-	-	20	25	mA
Napięcie LED	VLED+	-	12.8	14	V
Żywotność LED	-	30000	-	-	Hr

Funkcja pinów interfejsu

Definicja pinów LCM

Match connector: XF2M-4015-1A（OMRON）or equivalent.

PIN No	Symbol	I/O	Opis
1	VLED+	P	LED ANODE
2	VLED-	P	LED CATHODE
3	VLED-	P	LED CATHODE
4	GND	P	Ground
5	VCI	P	Power supply (VCI=VDD=VCC=VDDI)
6	RESET	I	Reset Signal ,Active Low (RESX)
7	NC	-	No connect.
8	NC	-	No connect.
9	SDA	I	SPI Data signal (In: DIN, Out: DOUT)
10	SCK	I	SPI Clock signal (SCL)
11	CS	I	SPI Chip select signal (CSX)
12	PCLK	I	RGB dot clock signal (DOTCLK)
13	DE	I	RGB data enable signal (ENABLE)
14	VSYNC	I	RGB frame synchronizing signal (VS)
15	HSYNC	I	RGB line synchronizing signal (HS)
16~33	DB0~DB17	I	RGB data signal: DB0:BLUE LSB--DB5:BLUE MSB; DB6:GREEN LSB--DB11:GREEN,MSB; DB12:RED LSB--DB17:RED MSB.
34	GND	P	Ground
35	NC (TP_INT)	-	No connection (Touch Interrupt)
36	NC(TP_SDA)	-	No connection (Touch IIC Data signal)
37	NC(TP_SCL)	-	No connection (Touch IIC Clock signal)
38	NC(TP_RESET)	-	No connection (Touch Reset Signal)
39	NC(TP_VCI)	-	No connection (Touch Power supply)
40	GND	P	Ground

I：Input, O：Output, P：Power/Ground
