TFT 디스플레이 광시야각 솔루션

산업용 장비는 설치 환경이나 사용 위치에 따라 다양한 각도에서 화면을 확인해야 하므로, TFT 디스플레이 선정 시 시야각은 중요한 고려 요소 중 하나입니다. TFT의 시야각을 개선하는 대표적인 기술로는 MVA(Multi-domain Vertical Alignment), IPS(In-Plane Switching), O Film 등이 있습니다.

표준 TN TFT보다 넓은 시야각이 필요한 경우, O Film은 실용적인 선택지가 될 수 있습니다. O Film은 TN TFT 구조를 기반으로 광학 보상 필름을 적용하여 시야각 특성을 개선하는 방식입니다. 필요한 디스플레이 크기나 외형 사양에 적합한 IPS 패널을 선택하기 어려운 경우에도 기존 TN TFT의 크기와 사양을 유지하면서 시야각 특성을 개선할 수 있어 특정 산업용 디스플레이 애플리케이션에 적합합니다.

TN(Twisted Nematic) TFT-LCD 패널은 산업용 디스플레이에 널리 사용되고 있지만, TN 방식의 특성상 계조 반전(Gray Scale Inversion)이 발생할 수 있습니다. 일반적으로 계조 값이 높아질수록 화면의 휘도도 증가해야 하지만, 계조 반전 방향에서 일정 각도 이상으로 화면을 볼 경우 낮은 계조가 높은 계조보다 밝게 보이는 현상이 나타날 수 있습니다. 이로 인해 계조 표현, 명암비 및 색상 특성이 달라지면서 해당 방향의 유효 시야각이 제한될 수 있습니다.

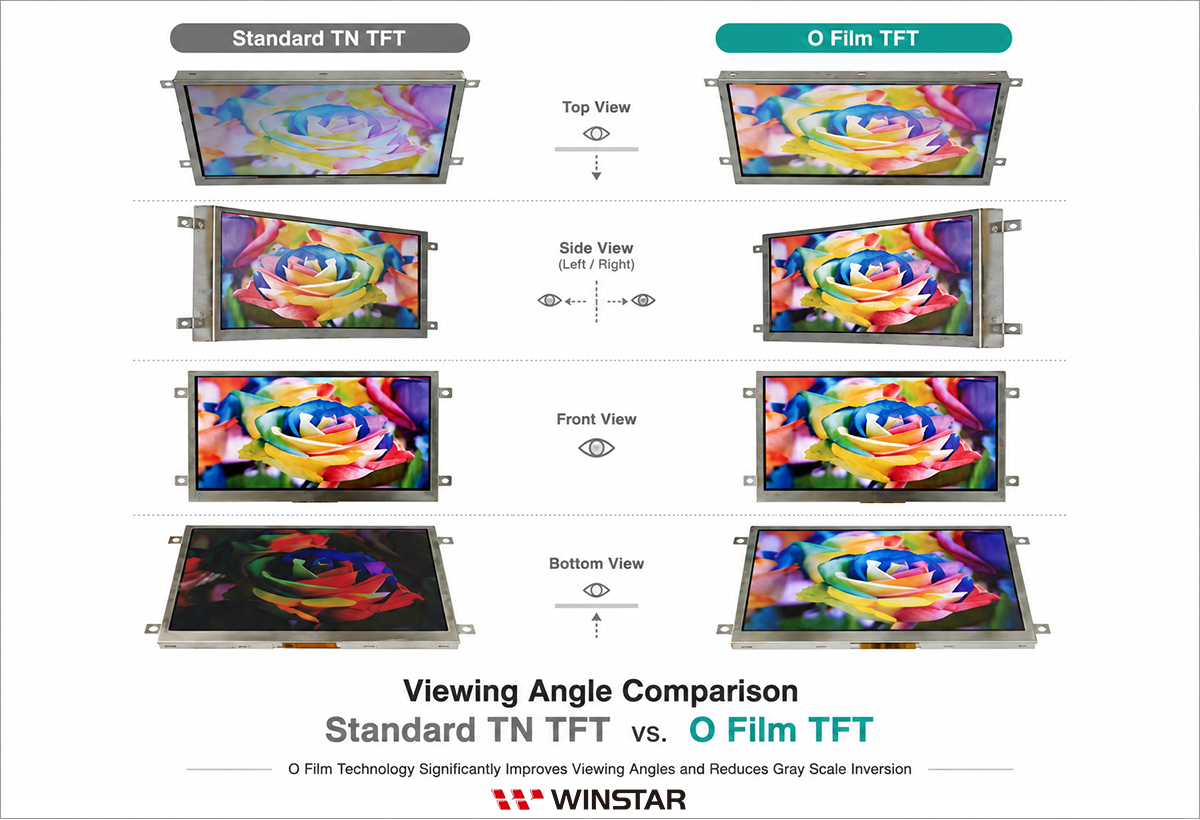

WINSTAR O Film TFT는 TN TFT의 기본 구조를 유지하면서 광학 보상 필름을 추가하여 시야각 특성을 개선합니다. 이를 통해 유효 시야각을 넓히고 계조 반전의 영향을 줄일 수 있습니다. 아래 이미지는 서로 다른 방향에서 표준 TN TFT와 O Film TFT를 보았을 때의 표시 특성을 비교한 것입니다.

표준 TN TFT와 O Film TFT 시야각 비교

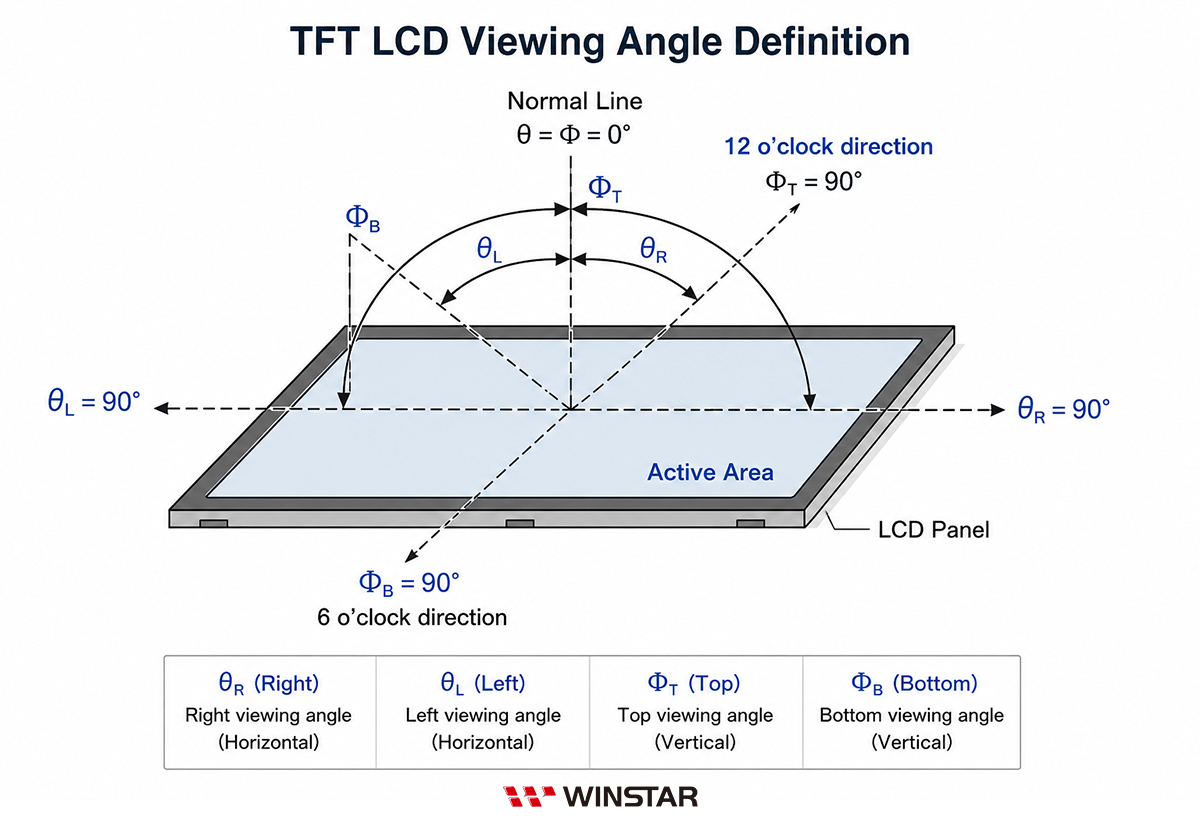

TFT 디스플레이의 시야각은 일반적으로 각 방향에서 측정한 명암비(Contrast Ratio, CR)를 기준으로 정의합니다. 다음 표는 CR ≥ 10 조건에서 표준 TN TFT와 O Film TFT의 시야각을 비교한 것입니다.

표준 TN TFT 시야각

O Film TFT 시야각

최적 시야 방향과 계조 반전 방향

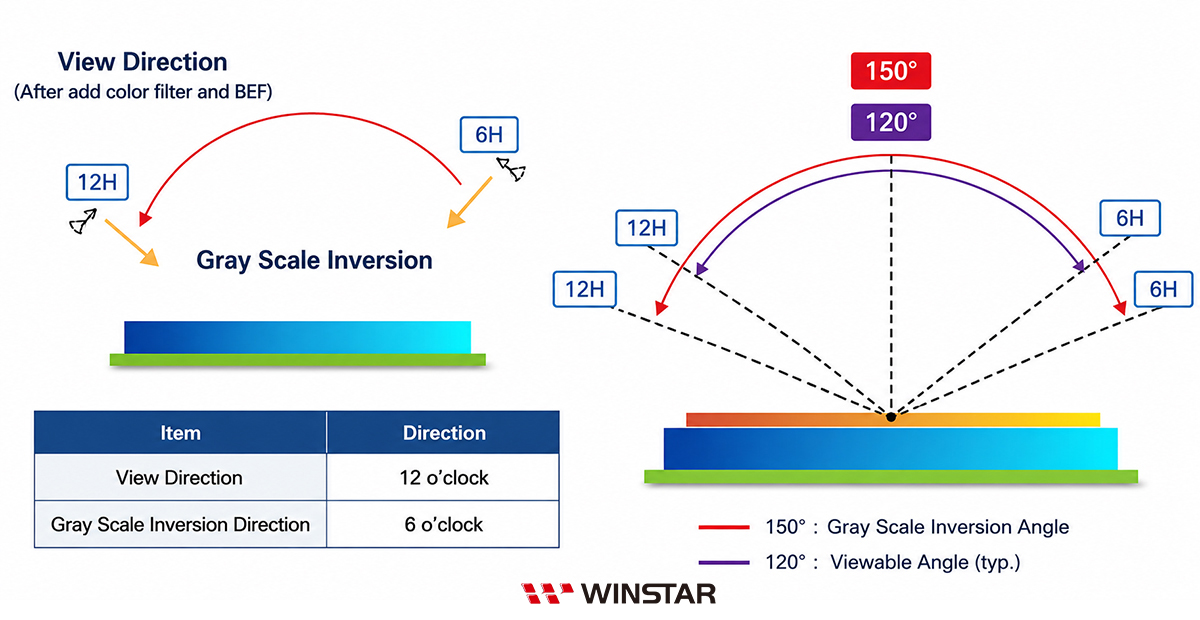

WINSTAR TFT 사양서에서 View Direction(최적 시야 방향)과 Gray Scale Inversion Direction(계조 반전 방향)은 서로 다른 시야 특성을 의미합니다. 아래 그림을 예로 들면 12:00 방향이 최적 시야 방향(View Direction)입니다. 이 방향에서 화면을 볼 경우 시야각이 한계에 가까워지면 명암비가 낮아질 수 있지만, 뚜렷한 계조 반전 현상은 발생하지 않습니다.

반면 6:00 방향은 계조 반전 방향(Gray Scale Inversion Direction)입니다. 이 방향에서 시야각이 한계에 가까워지거나 이를 초과하면 명암비가 낮아지는 동시에 계조 반전 현상이 발생할 수 있습니다. 이는 TN TFT 패널의 액정 배열 및 제조 공정에서 정의되는 시야 방향 특성과 관련이 있습니다.

O Film 기술을 통한 시야각 개선

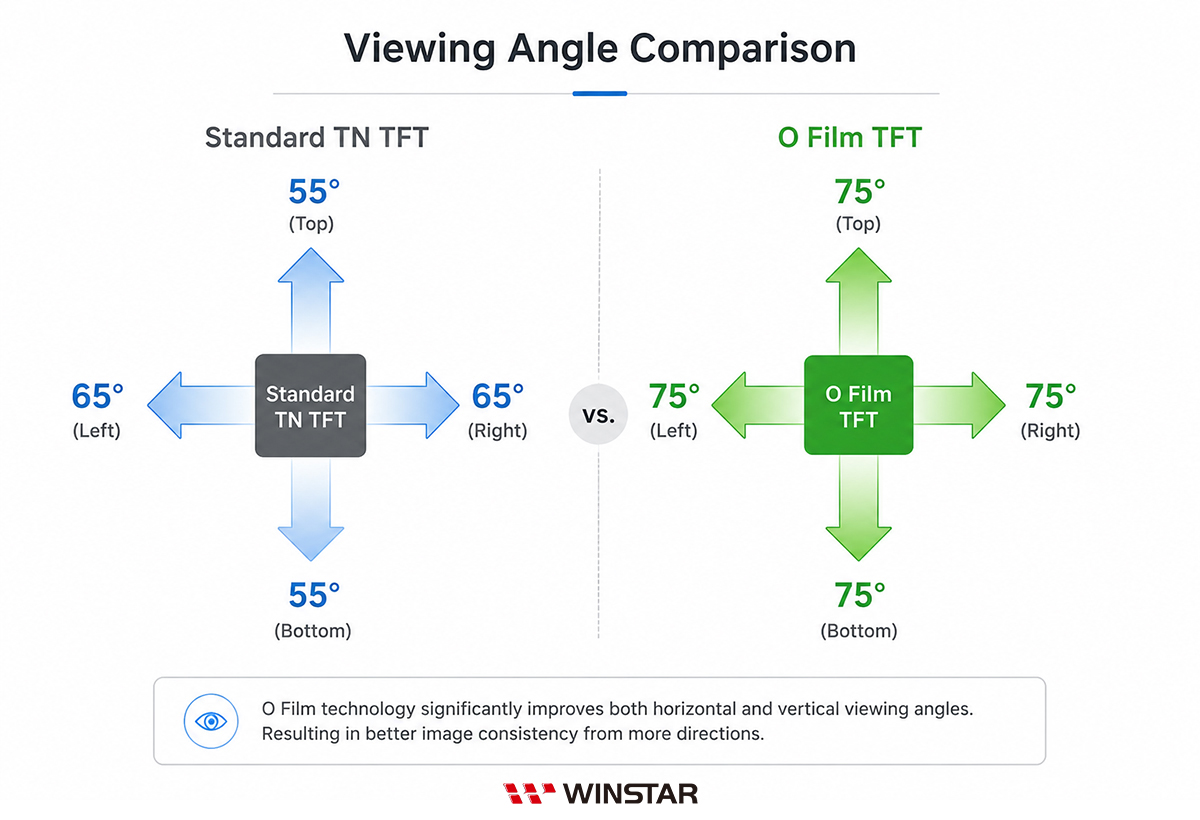

O Film 기술을 적용하면 표준 TN TFT보다 더 넓고 균형 잡힌 시야 범위를 확보할 수 있습니다. 본 비교 조건에서는 수평 방향의 대표 시야각이 65°에서 75°로, 수직 방향은 55°에서 75°로 향상됩니다.

O Film은 TN TFT의 시야각과 계조 반전 특성을 개선할 수 있지만, 광학 보상 필름을 추가하면 백라이트 휘도가 약 15~20% 감소할 수 있습니다. 따라서 O Film TFT를 선정할 때는 시야각 성능과 함께 실제 애플리케이션에 필요한 휘도 조건도 고려해야 합니다.

TFT 시야각 기술 자세히 알아보기

TFT 기술에 따라 시야각 특성이 다르므로 실제 애플리케이션 요구 사항에 맞춰 적합한 기술을 선정해야 합니다. 최적 시야 방향, 계조 반전, TN, VA 및 IPS 기술의 차이에 대해 자세히 알아보려면 TFT LCD 시야각 기술 가이드를 참고하시기 바랍니다.

자주 묻는 질문

1. O Film TFT란 무엇인가요?

O Film TFT는 TN TFT를 기반으로 광학 보상 필름을 추가하여 시야각 특성을 개선한 TFT 디스플레이입니다. TN TFT의 기본 구조를 유지하면서 유효 시야각을 넓히고 계조 반전의 영향을 줄일 수 있습니다.

2. O Film은 TN TFT의 시야각을 어떻게 개선하나요?

O Film은 광학 보상을 통해 TN TFT 패널의 시야각 특성을 개선하여 다양한 각도에서 화면을 볼 때 보다 일관된 표시 성능을 유지할 수 있도록 합니다. 본문의 비교 데이터를 기준으로 CR ≥ 10 조건에서 O Film TFT의 수평 및 수직 방향 대표 시야각은 모두 75°입니다.

3. O Film TFT와 IPS TFT의 차이점은 무엇인가요?

O Film TFT는 TN TFT 구조에 광학 보상 필름을 적용하여 시야각 특성을 개선하는 방식인 반면, IPS는 서로 다른 액정 배열 방식을 통해 광시야각을 구현합니다. IPS는 일반적으로 넓고 균일한 시야각 특성을 제공하지만, 모든 디스플레이 크기나 외형 사양에 적합한 IPS 패널을 선택할 수 있는 것은 아닙니다. 이러한 경우 O Film은 필요한 디스플레이 크기나 사양을 유지하면서 TN TFT의 시야각 특성을 개선할 수 있는 선택지가 됩니다.

4. WINSTAR O Film TFT는 어떤 크기로 제공되나요?

WINSTAR는 2.8, 4.3, 5.7, 7인치 표준형 O Film TFT와 3.9, 5.2인치 바 타입(Bar Type) O Film TFT를 제공합니다. 현재 제공 가능한 모델과 사양은 WINSTAR O Film TFT 제품 목록에서 확인할 수 있습니다.
