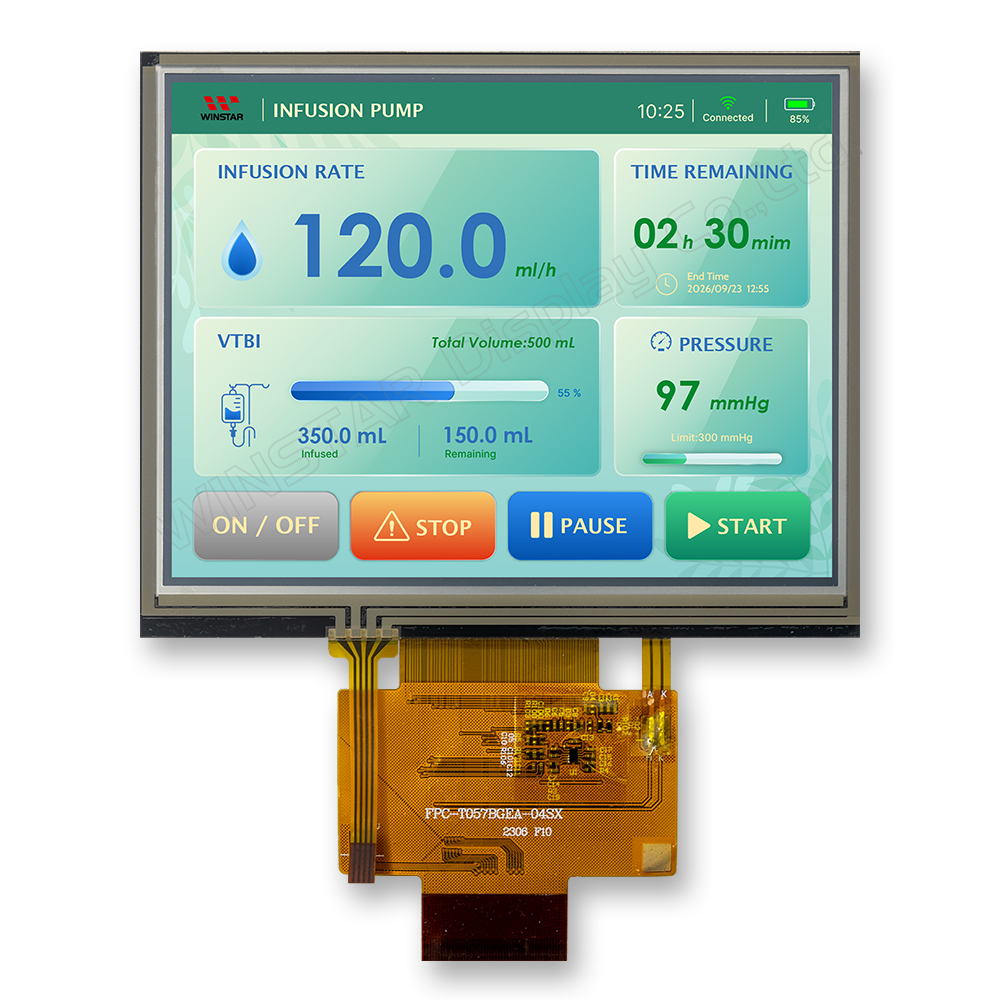

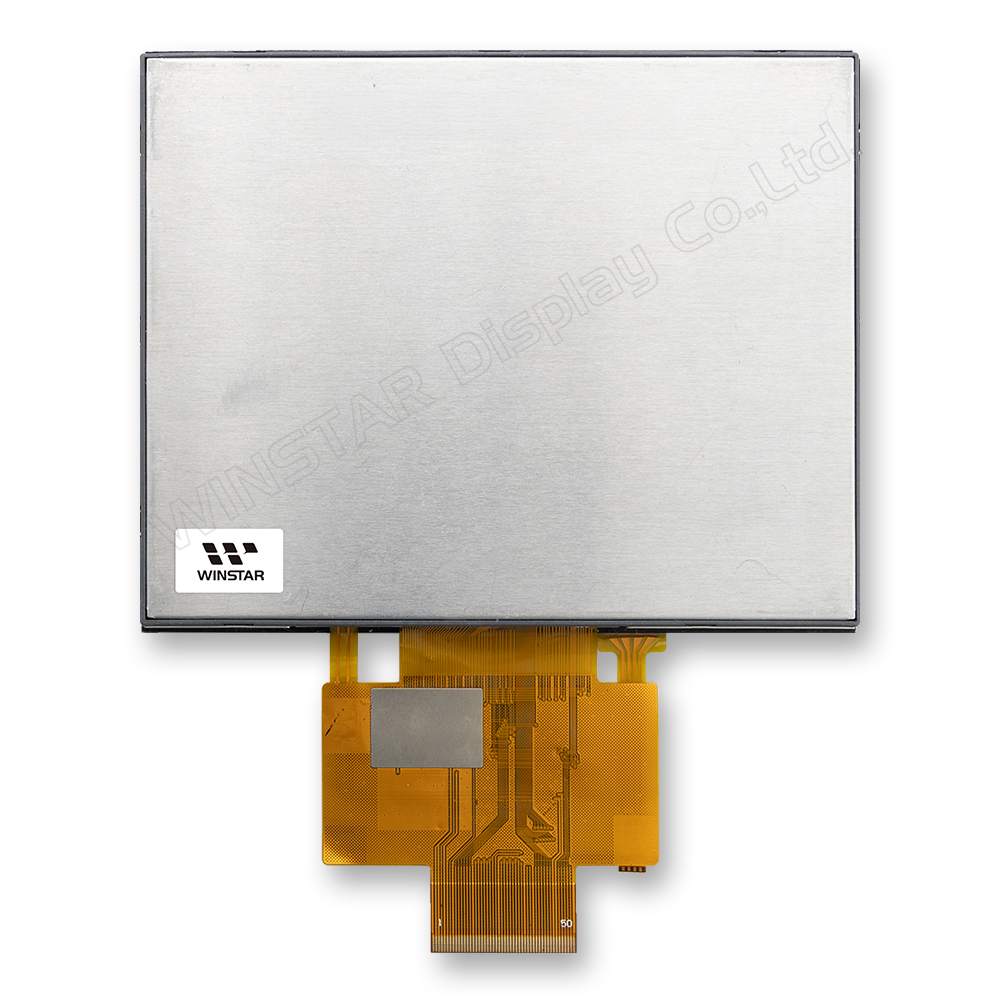

WFN0570A2T0WADNT000은 저항막 방식 터치패널(RTP)이 적용된 5.7인치 IPS TFT LCD 디스플레이입니다. 해상도는 640x480, 화면비는 4:3이며, 휘도는 400 cd/m²(typ.)입니다. 표면에는 눈부심 방지(Anti-Glare) 처리가 적용되어 있습니다.
IPS 패널을 적용해 89/89/89/89도의 광시야각을 지원합니다. 모듈 크기는 124.7 x 100.0 x 7.41 mm, 유효 표시 영역(AA)은 115.2 x 86.4 mm입니다.
JD9168S 또는 동급의 TFT 드라이버 IC를 사용하며, 18-bit RGB 인터페이스(SYNC+DE 모드)를 지원합니다. TFT의 일반 동작 전압은 3.15V입니다.
동작 온도 범위는 -30°C~+80°C이며, 산업용 HMI, 제어 장비, 계측 장비 등 저항막 방식의 터치 입력이 필요한 다양한 임베디드 시스템에 적용할 수 있습니다.

| 항목 | 치수 | 단위 |
|---|---|---|
| 크기 | 5.7 | 인치 |
| 도트 매트릭스 | 640 x RGB x 480(TFT) | dots |
| 모듈 치수 | 124.7 x 100 x 7.41 | mm |
| 활성 영역 | 115.2 x 86.4 | mm |
| 도트 피치 | 0.18 x 0.18 | mm |
| LCD 유형 | TFT, 검은색 ,투과성 | |
| 시야각 | 89/89/89/89 | |
| TFT 드라이버 IC | JD9168S | |
| TFT 인터페이스 | RGB 18 bits SYNC+DE mode | |
| 종횡비 | 4:3 | |
| 역광 타입 | LED,백색 | |
| 터치 패널 포함/제외 | 저항식 터치패널이 있는 (RTP) | |
| 표면 | 눈부심 방지 | |
| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 작동 온도 | TOP | -30 | - | +80 | ℃ |
| 보관 온도 | TST | -30 | - | +80 | ℃ |
| 매개변수 | 기호 | 상태 | 최소값 | 대표값 | 최대값 | 단위 | |
|---|---|---|---|---|---|---|---|
| 전원 전압 | VCC | Ta=25⁰C | 3.0 | 3.15 | 3.3 | V | |
| 입력 전압 | H | VIH | VCC=3.0V | 0.7VCC | - | VCC | |
| L | VIL | VCC=3.0V | 0 | - | 0.3VCC | mW | |
| 전원 전류 | ICC | VCC=3.0V | - | 50 | 75 | mA | |
| 매개변수 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| LED 전류 | ILED | - | 80 | - | mA |
| LED 전압 | VLED+ | 15.6 | 18.0 | 19.2 | V |
| LED 수명 | - | 50,000 | - | - | Hr |
| Pin No. | 기호 | I/O | 기능 |
|---|---|---|---|
| 1 | GND | P | Ground. |
| 2 | VCC | P | Power supply for TFT |
| 3 | VCC | P | Power supply for TFT |
| 4 | GND | P | Ground. |
| 5 | NC | - | No connection |
| 6 | GND | P | Ground. |
| 7 | NC | - | No connection |
| 8 | GND | P | Ground. |
| 9 | UD | I | Up/down selection |
| 10 | LR | I | Left /right selection |
| 11 | /CSX | I | Chip select pin. 0: Chip can be accessed; 1: Chip cannot be accessed. If this pin is not used, please connect it to VCC. |
| 12 | SCL | I | Serial clock input in SPI interface .If not use, let it open or VCC or GND. |
| 13 | SDA | I | Serial data input / output pin in SPI interface operation. If not use, let it open. |
| 14 | NC | - | No connection |
| 15 | GND | P | Ground. |
| 16 | B5 | I | Blue Data bus |
| 17 | B4 | I | Blue Data bus |
| 18 | B3 | I | Blue Data bus |
| 19 | B2 | I | Blue Data bus |
| 20 | B1 | I | Blue Data bus |
| 21 | B0 | I | Blue Data bus |
| 22 | NC | - | No connection |
| 23 | NC | - | No connection |
| 24 | GND | P | Ground. |
| 25 | G5 | I | Green Data bit |
| 26 | G4 | I | Green Data bit |
| 27 | G3 | I | Green Data bit |
| 28 | G2 | I | Green Data bit |
| 29 | G1 | I | Green Data bit |
| 30 | G0 | I | Green Data bit |
| 31 | NC | - | No connection |
| 32 | NC | - | No connection |
| 33 | GND | P | Ground. |
| 34 | NC | - | No connection |
| 35 | NC | - | No connection |
| 36 | GND | P | Ground. |
| 37 | R5 | I | Red Data bit |
| 38 | R4 | I | Red Data bit |
| 39 | R3 | I | Red Data bit |
| 40 | R2 | I | Red Data bit |
| 41 | R1 | I | Red Data bit |
| 42 | R0 | I | Red Data bit |
| 43 | VLED- | P | Power supply for LED cathode |
| 44 | VLED+ | P | Power supply for LED anode |
| 45 | DE | I | Data enable input in RGB interface. |
| 46 | CLK | I | Pixel clock input in RGB interface. |
| 47 | HS | I | Horizontal sync input in RGB interface. |
| 48 | VS | I | Vertical sync input in RGB interface |
| 49 | NC | - | No connection |
| 50 | GND | P | Ground. |
