Display TFT LCD IPS da 5,7" con touch resistivo e ampio intervallo di temperatura operativa

Modello numero WFN0570A2T0WADNT000

►Dimensione : 5.7 pollici
►Risoluzione : 640x480 pixels
►Direzione di visione : 89/89/89/89 (IPS)
►Interfaccia : RGB
►Driver IC：JD9168S
►Scheda di controllo : No
►Luminosità (cd/m2) : 400
►Cornice di fissaggio: No
►Touch Screen : con pannello touch resistivo (RTP)

SCHEDA TECNICA

DEMO CODE

AGGIUNGI ALLA RICHIESTA

Torna alla lista PROSSIMO

Descrizione

WFN0570A2T0WADNT000 è un display TFT LCD IPS da 5,7 pollici con touch resistivo (RTP), con risoluzione 640x480 e formato 4:3. La luminosità tipica è di 400 cd/m² e la superficie è dotata di trattamento antiriflesso.

Il pannello IPS offre un angolo di visione di 89/89/89/89 gradi. Le dimensioni del modulo sono 124,7 x 100,0 x 7,41 mm, mentre l'area attiva (AA) misura 115,2 x 86,4 mm.

WFN0570A2T0WADNT000 utilizza un driver IC TFT JD9168S o equivalente e supporta un'interfaccia RGB a 18 bit in modalità SYNC+DE. La tensione operativa tipica del TFT è di 3,15 V.

La temperatura operativa è compresa tra -30°C e +80°C. Il display è indicato per HMI industriali, sistemi di controllo, strumenti di misura e altre applicazioni embedded che utilizzano un'interfaccia touch resistiva.

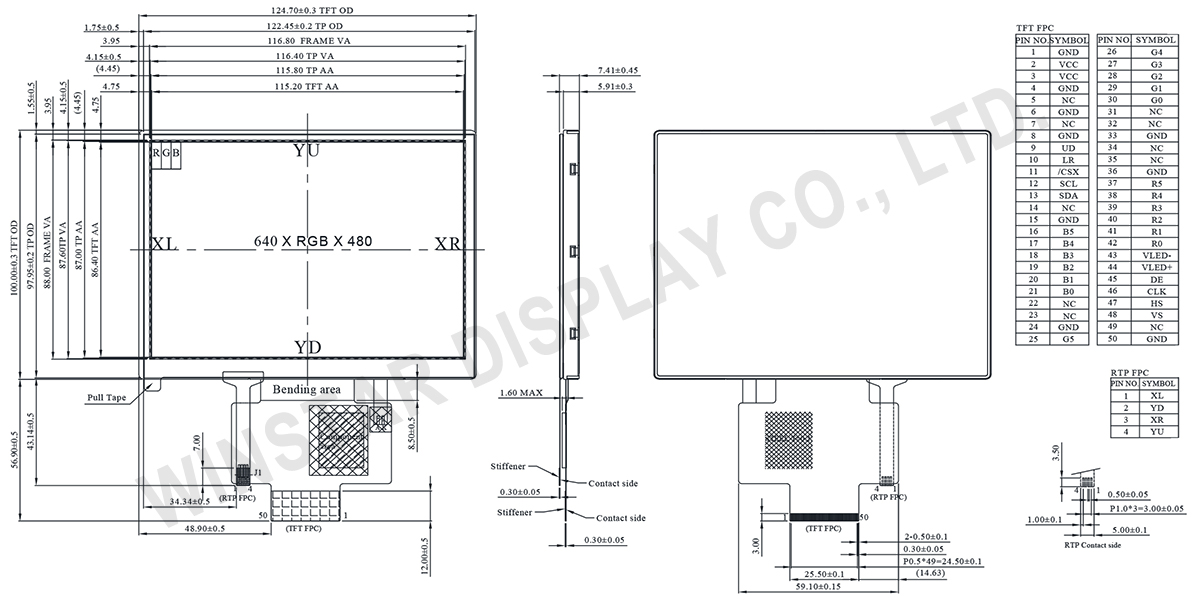

DISEGNO

SPECIFICHE TECNICHE

Dati meccanici

Articolo	Dimensioni	Unità
Dimensione	5.7	pollici
A matrice di punti	640 x RGB x 480(TFT)	dots
Module dimension	124.7 x 100 x 7.41	mm
Area attiva	115.2 x 86.4	mm
Passo del Dot	0.18 x 0.18	mm
Tipo LCD	TFT, Nero ,Trasmissivo
Direzione di visione	89/89/89/89
IC Driver TFT	JD9168S
Interfaccia TFT	RGB 18 bits SYNC+DE mode
Proporzioni dell’area visiva (ratio)	4:3
Tipo di backlight	LED,Bianco
Touch Panel	con pannello touch resistivo (schermo)
Superficie	Anti-Glare

Valori massimi assoluti

Articolo	Simbolo	Min	Valore tipico	Valore massimo	Unità
Temperatura di lavoro	TOP	-30	－	+80	℃
Temperatura di stock	TST	-30	－	+80	℃

Caratteristiche elettriche

Temperatura di funzionamento

Parametro		Simbolo	Condizione	Valore Min	Valore tipico	Valore massimo	Unità
Tensione di alimentazione		VCC	Ta=25⁰C	3.0	3.15	3.3	V
Tensione in ingresso	H	VIH	VCC=3.0V	0.7VCC	-	VCC
Tensione in ingresso	L	VIL	VCC=3.0V	0	-	0.3VCC	mW
Corrente di alimentazione in esercizio		ICC	VCC=3.0V	-	50	75	mA

Condizioni di pilotaggio LED

Parametro	Simbolo	Valore Min	Valore tipico	Valore massimo	Unità
Corrente del LED	ILED	-	80	-	mA
Tensione del LED	VLED+	15.6	18.0	19.2	V
Durata del LED	-	50,000	-	-	Hr

Funzione dei Pin di Interfaccia

Definizione dei Pin LCM

Pin No.	Simbolo	I/O	Funzione
1	GND	P	Ground.
2	VCC	P	Power supply for TFT
3	VCC	P	Power supply for TFT
4	GND	P	Ground.
5	NC	-	No connection
6	GND	P	Ground.
7	NC	-	No connection
8	GND	P	Ground.
9	UD	I	Up/down selection
10	LR	I	Left /right selection
11	/CSX	I	Chip select pin. 0: Chip can be accessed; 1: Chip cannot be accessed. If this pin is not used, please connect it to VCC.
12	SCL	I	Serial clock input in SPI interface .If not use, let it open or VCC or GND.
13	SDA	I	Serial data input / output pin in SPI interface operation. If not use, let it open.
14	NC	-	No connection
15	GND	P	Ground.
16	B5	I	Blue Data bus
17	B4	I	Blue Data bus
18	B3	I	Blue Data bus
19	B2	I	Blue Data bus
20	B1	I	Blue Data bus
21	B0	I	Blue Data bus
22	NC	-	No connection
23	NC	-	No connection
24	GND	P	Ground.
25	G5	I	Green Data bit
26	G4	I	Green Data bit
27	G3	I	Green Data bit
28	G2	I	Green Data bit
29	G1	I	Green Data bit
30	G0	I	Green Data bit
31	NC	-	No connection
32	NC	-	No connection
33	GND	P	Ground.
34	NC	-	No connection
35	NC	-	No connection
36	GND	P	Ground.
37	R5	I	Red Data bit
38	R4	I	Red Data bit
39	R3	I	Red Data bit
40	R2	I	Red Data bit
41	R1	I	Red Data bit
42	R0	I	Red Data bit
43	VLED-	P	Power supply for LED cathode
44	VLED+	P	Power supply for LED anode
45	DE	I	Data enable input in RGB interface.
46	CLK	I	Pixel clock input in RGB interface.
47	HS	I	Horizontal sync input in RGB interface.
48	VS	I	Vertical sync input in RGB interface
49	NC	-	No connection
50	GND	P	Ground.
