설명
WH2004A의 VATN 버전은 2.89인치 20x4 VATN 문자형 LCD 디스플레이로, 한 줄에 20문자씩 총 4줄을 표시할 수 있습니다. 각 문자는 5x8 도트 매트릭스로 구성됩니다. VATN(Vertically Aligned Twisted Nematic) 액정 기술을 적용하여 검은색 배경에서 높은 명암비와 넓은 시야각을 제공하며, 문자 및 장비 상태 정보를 표시하는 데 적합합니다.
이 20x4 VATN LCD 모듈은 COB(Chip-on-Board) 구조를 채택했습니다. 외형 치수는 98.0 x 60.0 x 13.6 mm(최대), 가시 영역은 77.0 x 25.2 mm, 유효 표시 영역은 70.4 x 20.8 mm입니다. 표준 WH2004A 모델에는 ST7066U 컨트롤러 IC가 탑재되어 있으며, 6800 병렬 인터페이스를 사용합니다. 로직 전원 전압은 표준 5.0V, 동작 온도 범위는 -20°C ~ +70°C입니다.
LED 백라이트는 빨간색, 녹색, 파란색, 황록색 및 흰색 중에서 선택할 수 있습니다. 검은색 배경을 특징으로 하는 VATN 네거티브 표시 방식은 문자와 장비 상태 정보를 선명하게 표시해야 하는 장비에 적합합니다.
WH2004A VATN LCD 시리즈는 서로 다른 컨트롤러 IC를 사용하는 두 가지 인터페이스 구성을 제공하며, 호스트 컨트롤러의 연결 요구 사항에 따라 선택할 수 있습니다.

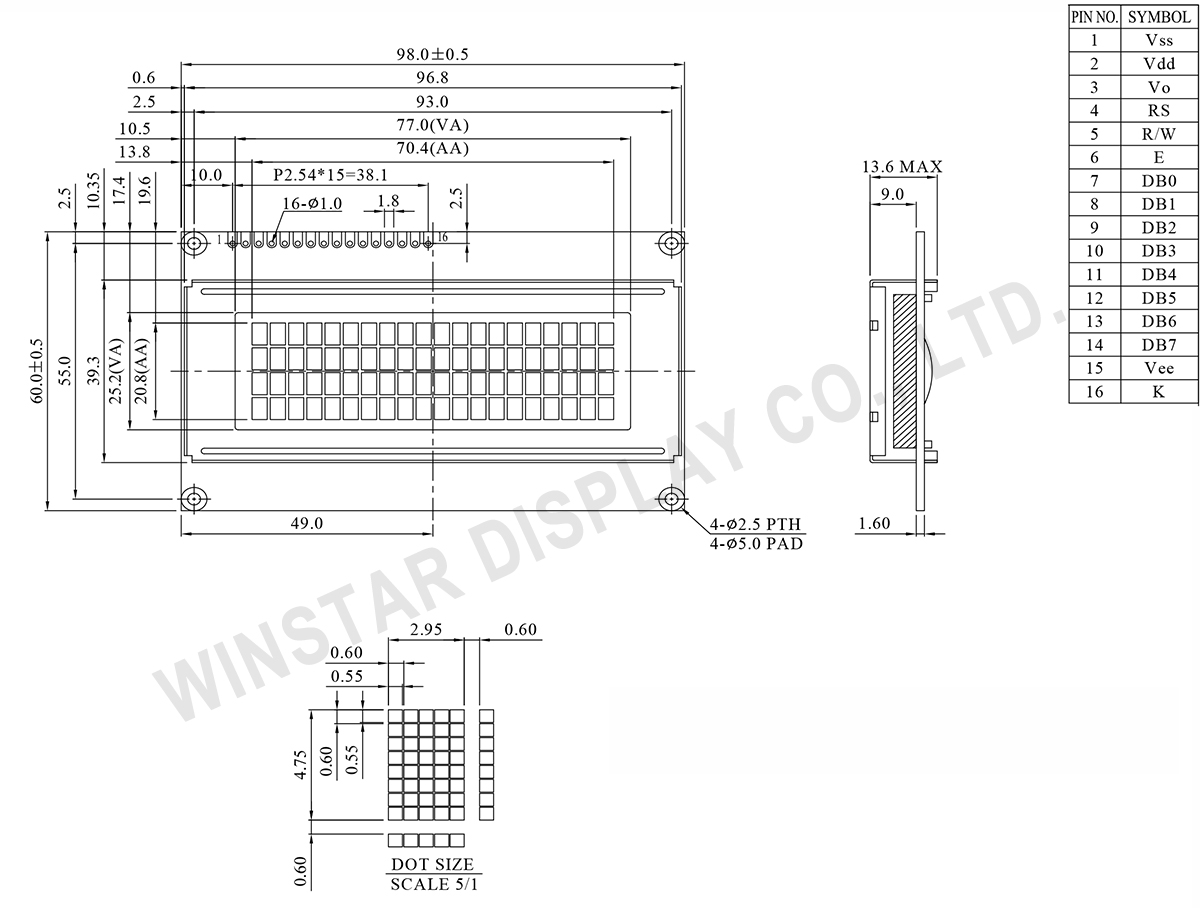

도면
Data source ref: WH2004A-SLL-CTV#
사양
기계적 데이터
| 항목 | 치수 | 단위 |
|---|---|---|
| 디스플레이 형식 | 20 문자 x 4 라인 | － |
| 모듈 치수 | 98.0 x 60.0 x 13.6 (MAX) | mm |
| 보기 영역 | 77.0 x 25.2 | mm |
| 활성 영역 | 70.4 x 20.8 | mm |
| 도트 크기 | 0.55 x 0.55 | mm |
| 도트 피치 | 0.60 x 0.60 | mm |
| 캐릭터 크기 | 2.95 x 4.75 | mm |
| 문자를 크기 | 3.55 x 5.35 | mm |
| 듀티 | 1/16 | |
| 역광 타입 | LED | |
| IC | ST7066U | |
| 인터페이스 | 6800 | |
절대 최대 정격값
| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 작동 온도 | TOP | -20 | － | +70 | ℃ |
| 보관 온도 | TST | -30 | － | +80 | ℃ |
| 입력 전압 | VI | VSS | － | VDD | V |
| Supply Voltage For Logic | VDD-VSS | -0.3 | － | 7 | V |
| Supply Voltage For LCD | VDD-Vo | -0.3 | － | 13 | V |
전기적 특성
| 항목 | 기호 | 조건 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| Supply Voltage For LCD | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 6.2 － |
－ 6.5 － |
－ 6.8 － |
V V V |
| Input High Volt. | VIH | － | 0.7 VDD | － | VDD | V |
| Input Low Volt. | VIL | － | VSS | － | 0.6 | V |
| Output High Volt. | VOH | － | 3.9 | － | VDD | V |
| Output Low Volt. | VOL | － | 0 | － | 0.4 | V |
| Supply Current | IDD | VDD=5.0V | 2.0 | 2.5 | 3.0 | mA |
인터페이스 핀 기능
| Pin No. | 기호 | Level | 설명 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | VO | (Variable) | Operating voltage for LCD |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | Vee | — | Negative Voltage Output |
| 16 | K | — | Power supply for B/L - |
