今日の急速に進化するディスプレイ技術の中で、高性能とユーザーインタラクションの実現は非常に重要です。WINSTARの最新イノベーションは、VATN LCD技術と最先端のタッチキー機能を組み合わせ、視覚品質とタッチ感度の両方で優れたディスプレイソリューションを提供します。

VATN LCD技術のご紹介

垂直配列ツイストネマティック（VATN）LCD技術は、その卓越したコントラストと広い視野角で際立っています。従来のTN LCDとは異なり、VATN LCDは液晶分子をガラス基板に対して垂直に配列し、エネルギーが供給されていないときは深い黒色を実現します。電圧を加えると、これらの分子が傾き、光が通過し、鮮明な白色を表示します。これにより、TNディスプレイと比較してより高いコントラスト比が確保されます。

従来のVATNディスプレイは、液晶の異常分散特性による特定の視野角でのグレースケール反転などの課題に直面することがあります。改善されたVATN技術は、フリンジフィールド効果を使用して対称的で曲がった電場を生成します。この設計により、液晶分子がさまざまな方向に傾くことができ、広い視野角での一貫した明るさを提供し、グレースケール反転を排除します。

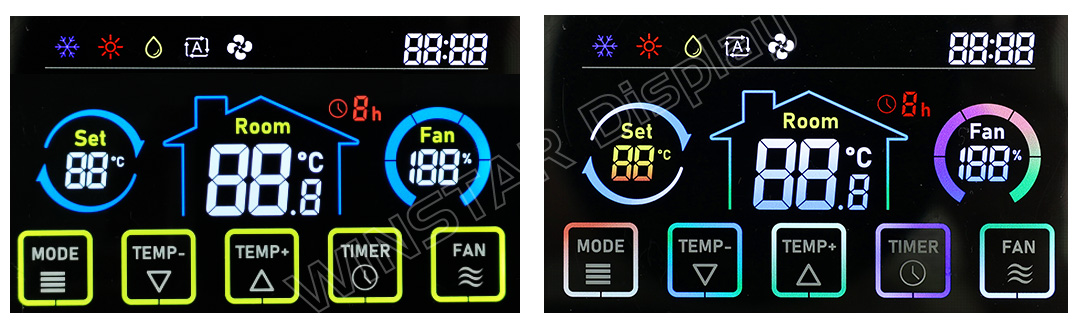

VATNフルビュー製品の特徴:

• 高コントラスト：最大120:1でシャープで鮮明な視覚効果を実現。
• 広い視野角：水平170°、垂直110°の最大視野角。
• モード：深い黒背景のためのネガティブディスプレイモード専用。
• セグメントカラー：シルクスクリーン印刷によるカスタマイズ可能な白いセグメント。
• デューティ要件：≤ 1/4 Duty。
• バックライトカラー：白、黄緑、緑、赤、青に対応。

タッチキー技術の統合

では、タッチ機能を持つものは通常、ドライバーモジュール、ディスプレイ、タッチパネルを統合した複雑な構造に依存しています。このソリューションは、ドライバーモジュールとSTN-LCDディスプレイを統合し、視認エリア内にデザインされたタッチボタンを含む一体型の構造にすることで、設計を簡素化します。このアプローチにより、設計が合理化され、タッチ感度が向上し、コストが削減されます。

タッチキー技術の主要特徴：

• 広い互換性：TN、STN、FSTN、VATN LCDをサポート。
• 電圧範囲：2.2Vから5.5Vで効率的に動作。
• 柔軟な出力：1対1の直接出力ピン構成を提供し、高または低アクティブ出力のオプション。
• コスト効果：シンプルな構造で製造コストを削減。
• 低消費電力：待機モードでのエネルギー使用を最小化。
• 調整可能な感度：外部コンデンサでタッチ感度を微調整可能。
• 多用途ICオプション：マルチタッチまたはシングルタッチ機能付き。
• 自動キャリブレーション：最適なパフォーマンスのために自動調整。
• シームレスな統合：PCBおよびピンクランプ設計に対応、大型STN-LCDモジュールに最適。

タッチキー設計は、ディスプレイエリア内に直接統合された静電容量式タッチボタンを特徴としており、タッチセンサーパッドとディスプレイアイコンが完全に整列して干渉を防ぎ、感度を維持します。これにより、高い応答性と直感的なユーザーインターフェースが実現されます。

設計コンセプトの例：

• タッチキーサイズ：通常8〜15mm程度で、高感度を実現しつつ、人間工学にも配慮。
• タッチキー間隔：干渉を防ぐために最小2mmの間隔を維持。
• ルーティング設計：低インピーダンスと一貫したタッチ信号伝送を保証。

小型のタッチディスプレイ製品には、Chip on Glass (COG)技術がドライバICをディスプレイパネルに直接統合し、ディスプレイとタッチ機能を一体化した高効率なモジュールを提供します。これにより、パフォーマンスが向上し、追加部品の必要が減り、設計および製造プロセスが合理化されます。

WINSTARのVATN LCDとタッチキー技術を選ぶ理由

WINSTARの先進的なVATN LCDと統合されたタッチキー技術は、ディスプレイイノベーションの頂点を代表しています。優れた視覚性能と応答性の高いタッチ機能を組み合わせたこのディスプレイソリューションは、最高水準の品質と信頼性を満たします。以下のさまざまな用途に最適です：

• 産業用制御パネル：複雑な監視システム向けの高コントラストと広い視野角。
• 医療機器：患者監視および診断機器に不可欠な明瞭で正確な表示。
• 消費者エレクトロニクス：スマートホームコントロール、キッチン家電、ウェアラブルテクノロジーなどのデバイスでの強化されたユーザー体験。
• 自動車ディスプレイ：ダッシュボード、インフォテインメントシステム、気候制御用の信頼性の高い鮮やかなディスプレイ。
• 公共情報システム：キオスク、ATM、チケット発券機などでの視認性とタッチ応答性を確保。

さらに、WINSTARのVATN技術はマルチカラーおよびカラーグラデーションディスプレイをサポートし、特定の顧客要件に応じたデザインの柔軟性を提供します。

WINSTARのVATN LCDとタッチキー統合を活用することで、パフォーマンス、使いやすさ、耐久性の面で際立った製品を開発できます。高コントラストで広視野角のディスプレイを設計する場合でも、シームレスなタッチインターフェースを求める場合でも、このソリューションは比類のないパフォーマンスと価値を提供します。

WINSTARのVATN LCDとタッチキー統合の未来のディスプレイ技術を体験してください。これらの最先端のソリューションがあなたの製品を新たな高みへと引き上げる方法について、今すぐお問い合わせください。
