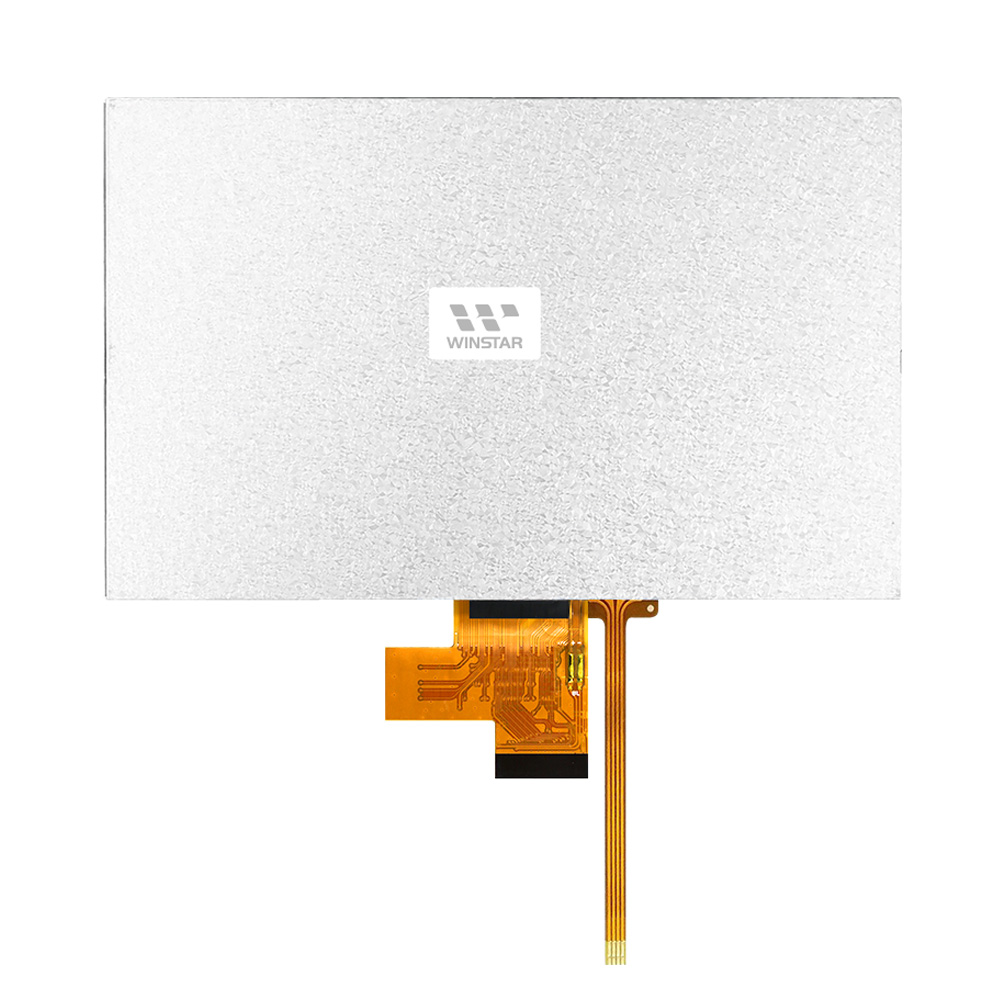

WF70A8SYAHLNT0は、抵抗膜タッチスクリーンとIPSパネルを搭載した7インチTFT-LCDです。解像度は1024 x 600ピクセルで、最大輝度は800 cd/m² (典型値)です。モジュールの寸法は169.9 × 103.4 mmで、アクティブエリアは154.2144 × 85.92 mm、アスペクト比は16:9です。ST5021 + ST5651ドライバーICを搭載し、LVDSインターフェースをサポートしています。
IPSパネルは、85°/85°/85°/85°(典型値)の広視野角と、800:1(典型値)のコントラスト比を提供します。動作温度範囲は-20°Cから+70°Cで、保存温度範囲は-30°Cから+80°Cです。
WF70A8モデルは、タッチパネルなしのバージョンと、投影型静電容量タッチパネル(PCAP)を搭載したバージョンが複数のバリエーションで提供されています。
項目 | 仕様 | 単位 |
---|---|---|
サイズ (対角線) | 7 | インチ |
ドットマトリックス(解像度) | 1024 × RGB × 600(TFT) | dots |

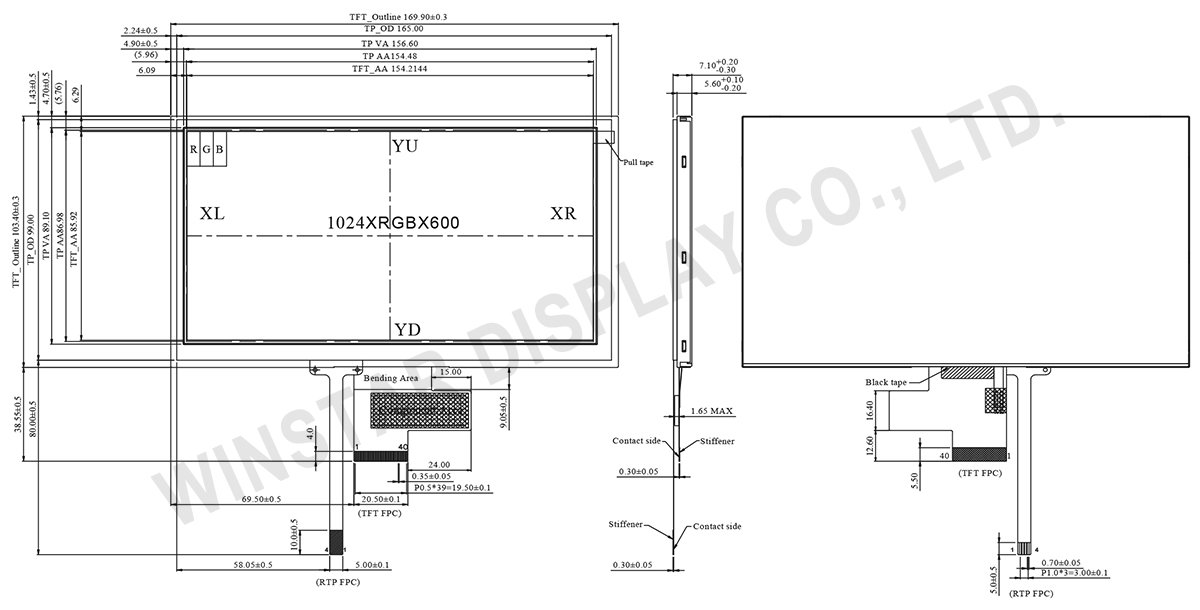

モジュールサイズ | 169.9(W) × 103.4(H) × 7.1(D) | mm |
有効エリア | 154.2144 × 85.92 | mm |
ドットピッチ | 0.1506 × 0.1432 | mm |
LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
視野角度 | 85/85/85/85 | |
画面アスペクト比 | 16:9 | |
TFT ドライバIC | ST5021 + ST5651 或いは互換性IC | |
バックライトタイプ | LED・ノーマリ・ホワイト | |
抵抗膜式タッチパネル | 抵抗式タッチパネル (RTP) | |
TFT インターフェイス | LVDS | |
表面処理 | グレア |
項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|
操作温度 | TOP | -20 | - | +70 | ℃ |
保存温度 | TST | -30 | - | +80 | ℃ |
項目 | 記号 | 標準値 | 単位 | ||
---|---|---|---|---|---|
最小値 | 典型値 | 最大値 | |||
電源電圧 | VDD | 3.0 | 3.3 | 3.6 | V |
アナログ電源電圧 | AVDD | 8.9 | 9.0 | 9.1 | V |
TFT Gate ON 電圧 | VGH | 17 | 18 | 19 | V |
TFT Gate OFF 電圧 | VGL | -6.5 | -6.0 | -5.5 | V |
TFT Common 電圧 | Vcom | 3.0 | 3.15 | 3.3 | V |
駆動電流 | IDD | - | 14 | 21 | mA |
電源電流 | IAVDD | - | 25 | - | mA |
TFT Gate ON 電流 | IVGH | - | 1 | - | mA |
TFT Gate OFF 電流 | IVGL | - | 1 | - | mA |
TFT Common 電流 | IVCOM | - | 1 | - | mA |
LCM PIN 定義
Pin No. | 記号 | I/O | 功能定義 |
---|---|---|---|
1 | VCOM | P | Common Voltage |
2 | VDD | P | Digital circuit |
3 | VDD | P | Digital circuit |
4 | NC | --- | No connection |
5 | RESET | I | Global reset pin |
6 | STBYB | I | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
7 | GND | P | Ground |
8 | RXIN0- | I | Negative LVDS differential data input |
9 | RXIN0+ | I | Positive LVDS differential data input |
10 | GND | P | Ground |
11 | RXIN1- | I | Negative LVDS differential data input |
12 | RXIN1+ | I | Positive LVDS differential data input |
13 | GND | P | Ground |
14 | RXIN2- | I | Negative LVDS differential data input |
15 | RXIN2+ | I | Positive LVDS differential data input |
16 | GND | P | Ground |
17 | RXCLKIN- | I | Negative LVDS differential clock input |
18 | RXCLKIN+ | I | Positive LVDS differential clock input |
19 | GND | P | Ground |
20 | RXIN3- | I | Negative LVDS differential data input |
21 | RXIN3+ | I | Positive LVDS differential data input |
22 | GND | P | Ground |
23 | NC | --- | No connection |
24 | NC | --- | No connection |
25 | GND | P | Ground |
26 | NC | --- | No connection |
27 | NC | --- | No connection |
28 | SELB | I | 6bit/8bit mode select H:6bit / L:8bit |
29 | AVDD | P | Power for Analog Circuit |
30 | GND | P | Ground |
31 | LED- | P | LED Cathode |
32 | LED- | P | LED Cathode |
33 | L/R | I | Horizontal inversion |
34 | U/D | I | Vertical inversion |
35 | VGL | P | Negative power for TFT |
36 | NC | --- | No connection |
37 | NC | --- | No connection |
38 | VGH | P | Positive power for TFT |
39 | LED+ | P | LED Anode |
40 | LED+ | P | LED Anode |
