製品情報

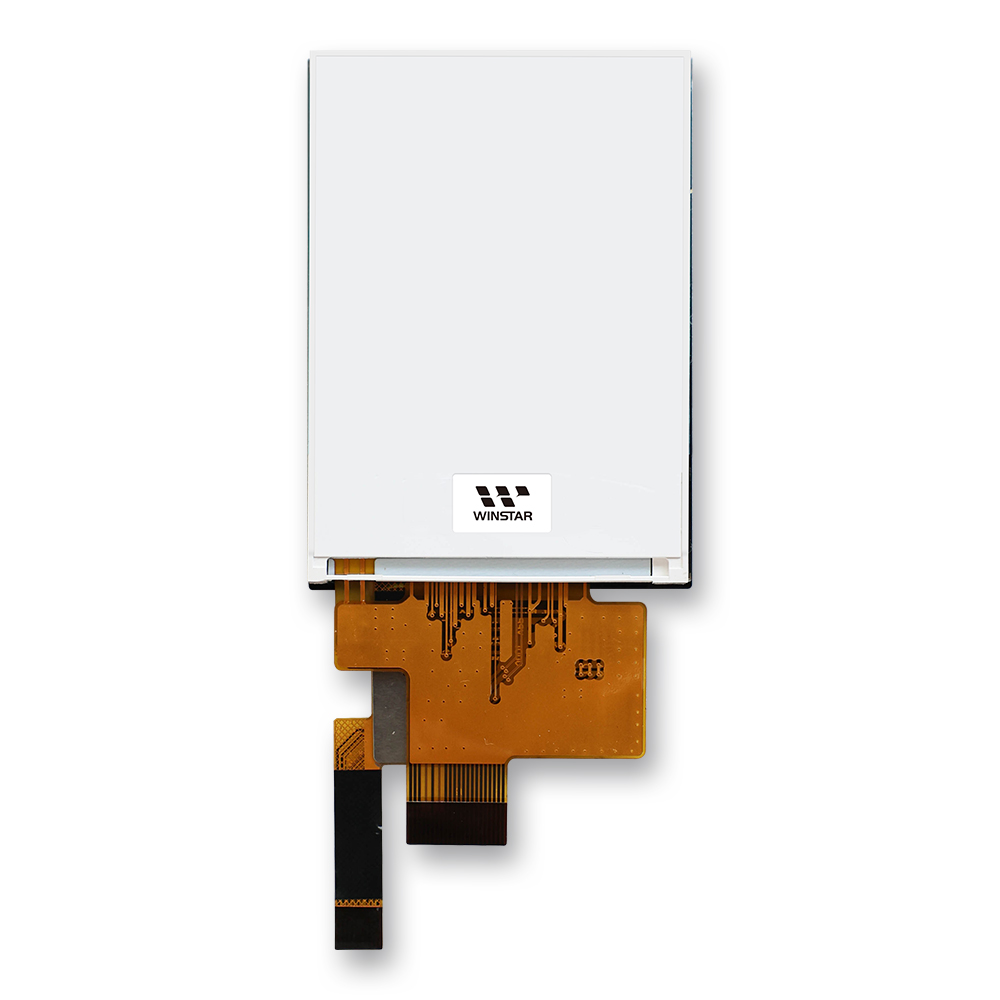

WF24LTYAJMNG0 は、2.4 インチ IPS TFT-LCD ディスプレイモジュールで、投影型静電容量方式タッチパネルを搭載し、解像度は 240 × 320 ピクセルです。このモジュールはST7785MAドライバーICを搭載し、1レーンMIPIインターフェースをサポートしています。TFTには主に1レーンMIPIインターフェースを使用していますが、MCUまたはSPIインターフェースをサポートするオプションもあります。
IPS パネルは広視野角を提供し、標準値は左右 80°、上下 80° です。IPS 技術により、高速な応答時間、高い透過率、優れた色再現性、正確な画像表示が可能となり、高品質なビジュアルを求めるアプリケーションに最適です。
WF24LTYAJMNG0 の投影型静電容量方式タッチパネルには CF1124 IC が搭載され、I2C インターフェースおよび 1 点タッチ機能をサポートしています。
この 2.4 インチ TFT-LCD は縦型表示で、コントラスト比は 800:1（標準値）、輝度は 400 nits（標準値）です。動作温度範囲は -20°C ～ +70°C、保存温度範囲は -30°C ～ +80°C です。
本ディスプレイモジュールは、空気品質測定、血糖値測定、MP3 プレーヤー、家電製品など幅広い用途に適しています。また、速度計、安全監視システム、携帯端末、コンパクトな産業機器のドライブレコーダーなど、特殊用途にも最適です。

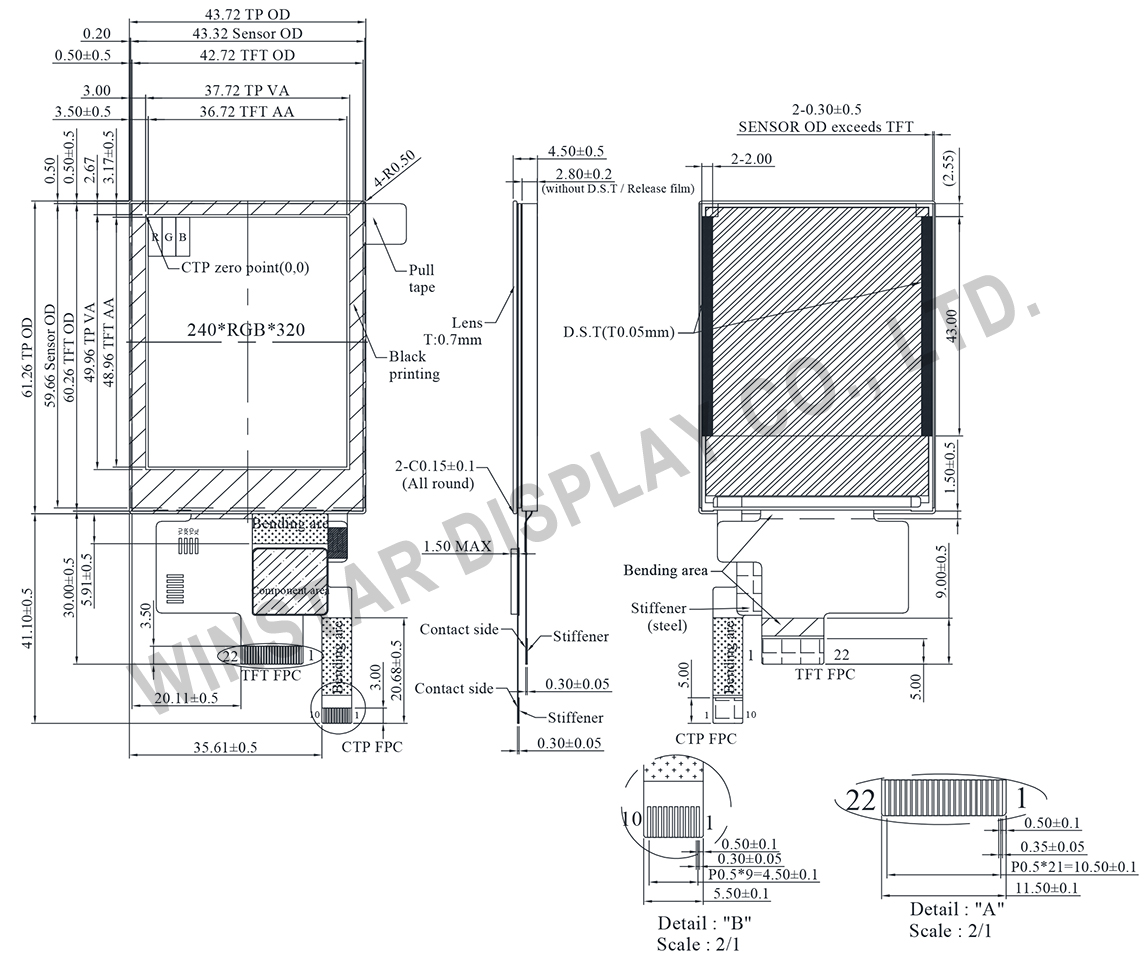

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 2.4 | インチ |
| ドットマトリックス(解像度) | 240 × RGB × 320(TFT) | dots |
| 外形寸法 | 42.72(W) × 61.26(H) × 4.5(D) | mm |
| 有効エリア | 36.72 × 48.96 | mm |
| ドットピッチ | 0.153 × 0.153 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| TFT 駆動IC | ST7785MA | |
| TFT インターフェイス | 1-Lane MIPI | |
| 視野角度 | 80/80/80/80 | |
| 画面アスペクト比 | ポートレート | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| PCAP 駆動IC | CF1124 | |
| PCAP インターフェイス | I2C | |
| PCAP FW バージョン | 0x01 | |
| PCAP 解像度 | 240 * 320 | |
| タッチパネル | 静電容量式タッチパネル (PCAP) | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| アナログ電源電圧 | VDD | 2.4 | — | 3.3 | V |
| ロジック電源電圧 | VDDI | 1.65 | — | 3.3 | V |
| LCM電源電圧 | IDD | — | 9.0 | 15.0 | mA |
|
CTPを供給 |
VDDT | 3.0 | 3.3 | 3.6 | V |
| IDDT | — | 14.0 | 25.0 | mA |
ピン功能定義
LCM PIN 定義
| Pin No | 記号 | I/O | 功能 |
|---|---|---|---|
| 1 | VLED- | P | Cathode of LED backlight. |
| 2 | VLED+ | P | Anode of LED backlight. |
| 3 | GND | P | Ground |
| 4 | MIPI_D0N | I | Negative polarity of low voltage differential data signal Leave the pin open when not in use. |
| 5 | MIPI_D0P | I | Positive polarity of low voltage differential data signal Leave the pin open when not in use. |
| 6 | GND | P | Ground |
| 7 | MIPI_CLKN | I | Negative polarity of low voltage differential clock signal Leave the pin open when not in use |
| 8 | MIPI_CLKP | I | Positive polarity of low voltage differential clock signal Leave the pin open when not in use. |
| 9 | GND | P | Ground |
| 10 | RESX | I | This signal will reset the device and it must be applied to properly initialize the chip. Signal is active low. |
| 11 | VDDI | P | Power Supply for I/O System. |
| 12 | VDD | P | Power Supply for Analog, Digital System and Booster Circuit. |
| 13 | GND | P | Ground |
| 14-22 | NC | - | No connection |
CTP PIN 定義
| Pin No | 記号 | 功能 |
|---|---|---|
| 1 | VSS | Connect to system ground. |
| 2 | VDDT | Power Supply |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RES | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Connect to system ground. |
