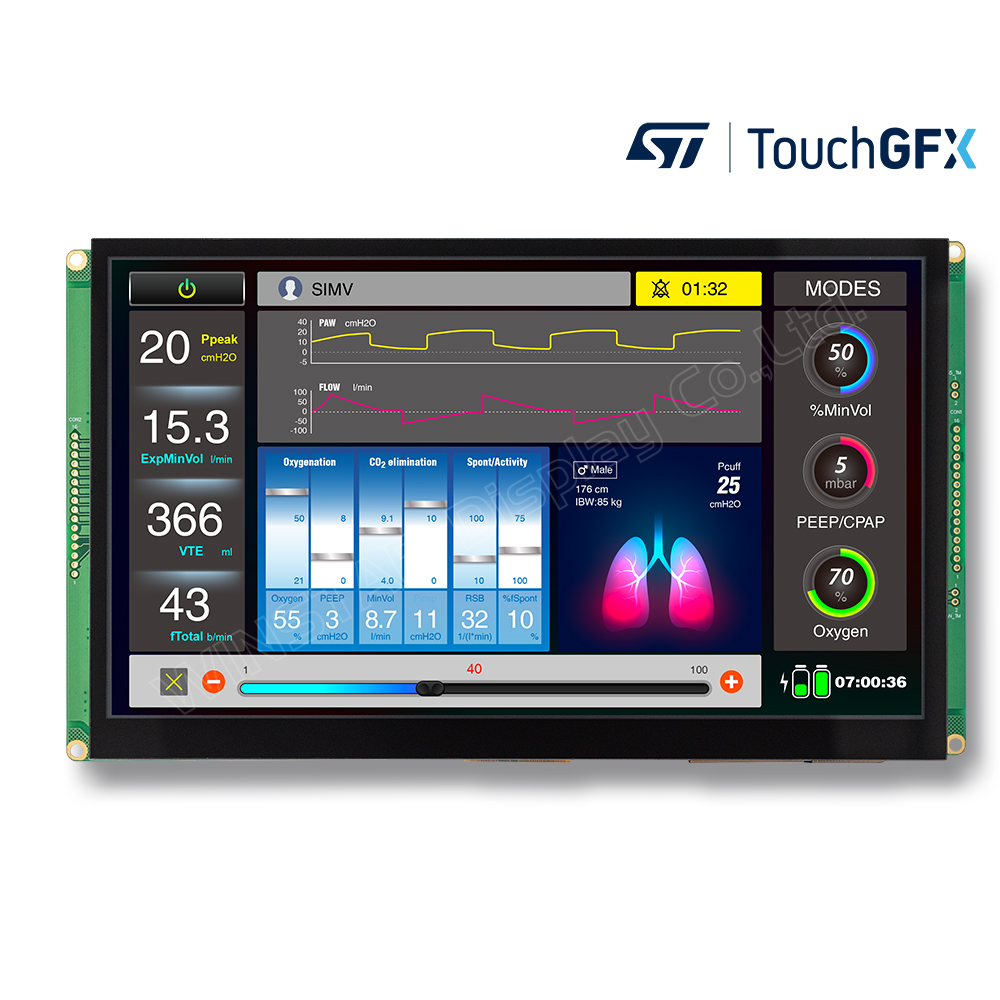

Écran intelligent CAN de 10,1 pouces avec toucher, GPIO et 32 Mo de mémoire flash (Custom CAN ID) - WL0F00101000JGAACSA05

Écran intelligent CAN de 10,1 pouces avec toucher, GPIO et 32 Mo de mémoire flash (Custom CAN ID)

N° de modèle WL0F00101000JGAACSA05

►TFT Dimension: 10.1”
►TFT Résolution d’écran: 1024×600 points
►TFT Vue préférentielle: 85/85/85/85 (IPS)
►Interface de communication: CAN bus
►Protocole: Custom CAN ID + GPIO
►TFT Dalle tactile: avec dalle tactile capacitive(PCAP)
►Luminosité (Cd/m²): 400

Téléchargement PDF

DEMO CODE

Ajouter à demande

PRÉC. Retour à la liste SUIVANT

Description

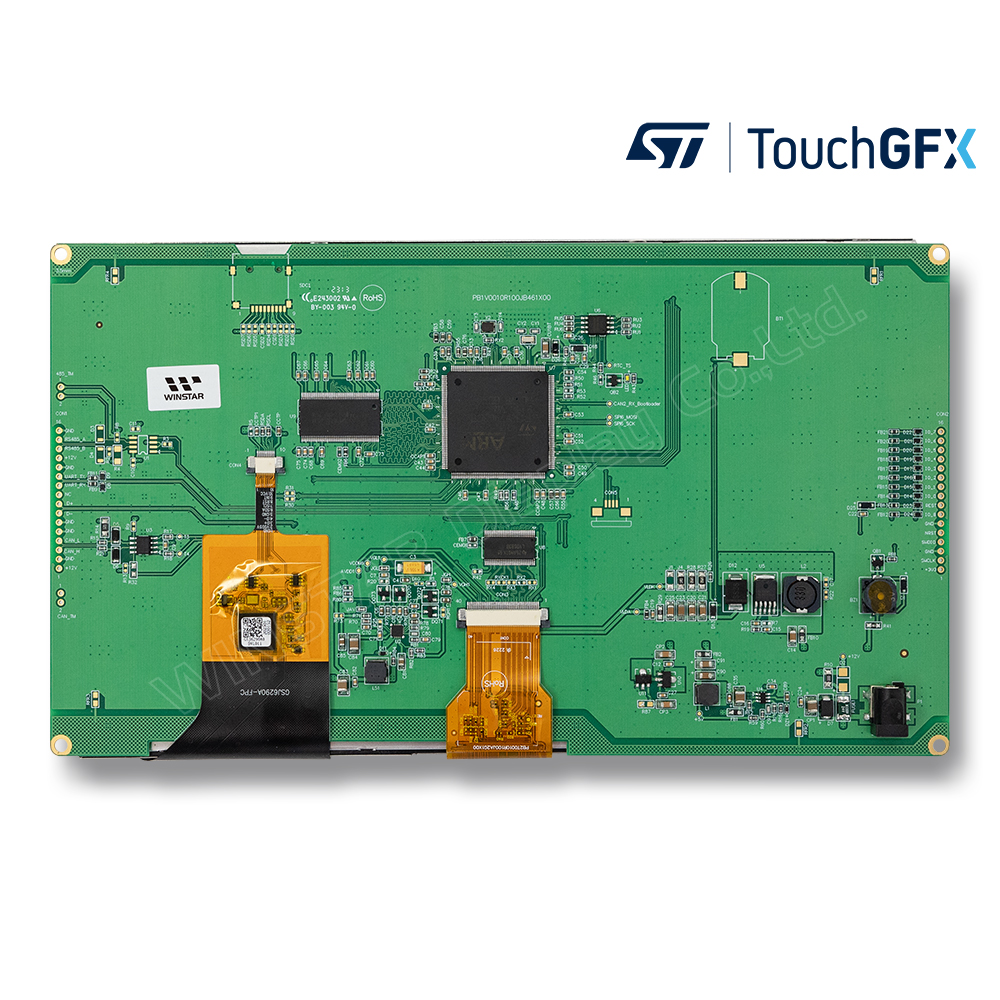

WL0F00101000JGAACSA05 est un écran intelligent de 10,1 pouces de la série CAN, conçu comme un appareil esclave. Il est contrôlé via des commandes CAN bus émises par un appareil maître pour afficher le contenu à l'écran et renvoyer les données des événements tactiles avec des objets de protocole. Intégré avec un module TFT standard WF101JTYAHLNB0 et une carte PCBA à 4 couches, ce modèle est équipé d'un firmware intégré, offrant ainsi une solution puissante et économique pour le développement rapide de projets.

Caractéristiques principales :

Alimentation 12V avec une consommation d'environ 6W.
Fonction de test automatique après démarrage.
Interface de communication CAN bus pour une intégration facile.
Prise en charge du protocole CAN ID personnalisé avec un taux de transmission par défaut de 250Kbps.
Mémoire flash externe de 32 Mo pour stocker les polices et les données du dictionnaire d'objets.
Support du touché capacitif projeté (PCAP) pour une meilleure réactivité au toucher.
Un buzzer intégré, contrôlable par l'appareil maître.
Options flexibles de plateforme hôte : Ordinateur (avec dongle USB-to-CAN), MCU ou Raspberry Pi (avec PiCAN2).
Support GPIO à usage général pour des fonctionnalités personnalisées supplémentaires.
Conception de l'interface utilisateur sans code avec le WINSTAR GUI Builder ! (►Guide de l'utilisateur du GUI Builder)
Alimenté par un MCU de la série STM32F et compatible avec les outils de développement logiciels de STMicroelectronics.
Fonctionnalités étendues de gestion de mémoire, incluant :
- Maximum de 255 objets par page (contre 64 objets dans la version 16 Mo).
- Maximum de 1000 objets au total (contre 500 dans la version 16 Mo).
- Jusqu'à 64 pages (contre 30 pages dans la version 16 Mo).
- Support de l'allocation dynamique de mémoire pour améliorer la gestion du stockage flash.

Essayez avant d'acheter ! Contactez-nous pour télécharger l'application WINSTAR GUI Builder.

WINSTAR 10.1 pouces Smart Displays - Mémoire FLASH 32 Mo

Les produits Smart Display sont conçus avec le contrôleur STMicroelectronics (ST) qui prend en charge les outils de développement ST comme TouchGFX et STM32CubeIDE. Vous pouvez également utiliser les outils ST pour concevoir des modules WINSTAR Smart Display en plus du générateur d’interface GUI.

TouchGFX: Cadre logiciel graphique gratuit avancé optimisé pour les microcontrôleurs STM32.
STM32CubeIDE: Plateforme de développement C/C++ avancée avec configuration périphérique, création de code, compilation de code et fonctionnalités de débogage pour microcontrôleurs et microprocesseurs STM32.
STM32CubeMX: Outil graphique qui permet la configuration très facile des microcontrôleurs STM32, et de la création du code d’initialisation C correspondant pour le noyau Arm® Cortex®-M ou une arborescence des périphériques Linux® partiel pour le noyau Arm® Cortex®-A, avec un processus étape par étape.
STM32CubeProg: Outil logiciel multi-OS tout-en-un pour la programmation des produits STM32. Il fournit un environnement facile à utiliser et efficace permettant la lecture, l’écriture et la vérification de la mémoire du périphérique avec l’interface de débogage (JTAG et SWD) et l’interface de démarrage (UART, USB DFU, I2C, SPI et CAN).

Si vous avez acheté un écran intelligent WINSTAR et souhaitez le développer avec TouchGFX, veuillez nous contacter via notre site web pour obtenir le code initial.

Nous fournissons également un ensemble de démonstration avec tous les accessoires nécessaires pour réaliser votre conception GUI sur les écrans.

DESSIN

Smart Display 10.1 inch CAN Bus TFT with Projected Capacitive Touch (Custom CAN ID + GPIO), CAN Display- WL0F00101000JGAACSA05

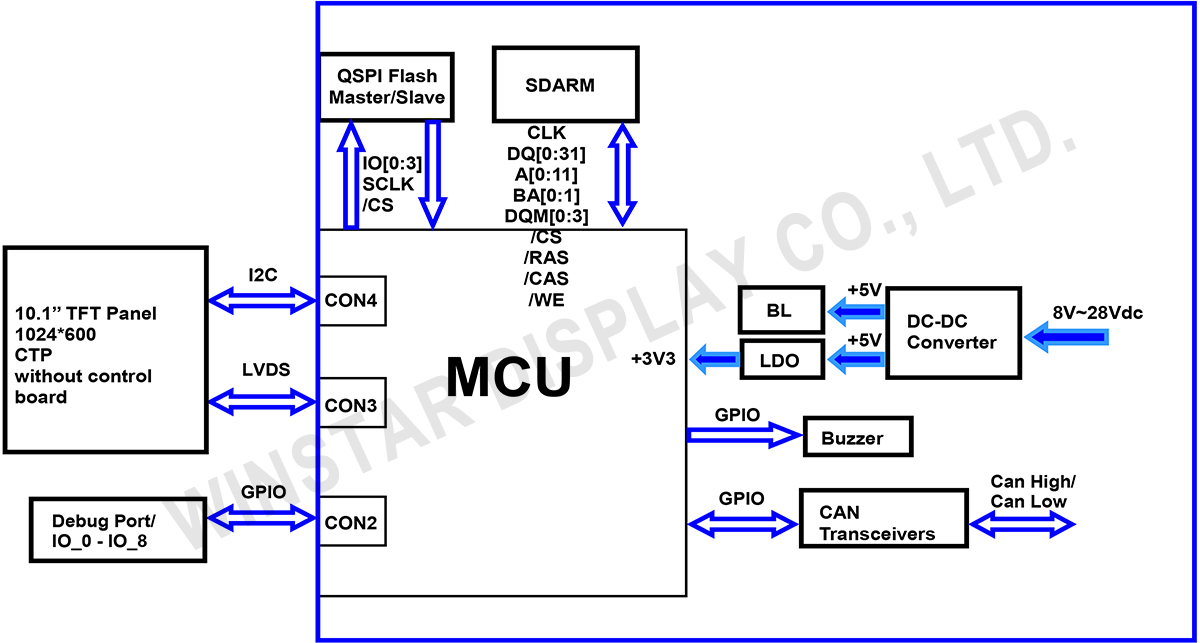

Block diagram

SPÉCIFICATIONS

Spécifications générales

Artic	Valeur standard	Unité
Tension de fonctionnement	8V~28V dynamic	Vdc
Interface de communication	CAN bus	Vpp
MCU	STM32F746	N/A
Mémoire Flash	32	MB
taille d'écran LCD	10.1	pouces
Matrice de points	1024 x RGB x 600(TFT)	dots
Dimensions du module	248.8(W) x 143(H) x 23.2(D)	mm
Zone active	222.72 (H) x 125.28(V)	mm
Pas des points	0.2175(W) x 0.2088(H)	mm
Luminosité	Valeur min:300；Valeur type:400
Type de rétroéclairage	TFT, Noir, Transmissif
Vue préférentielle	85/85/85/85
Rapport d'aspect	16:9
Dalle tactile	Avec dalle tactile capacitive (PCAP)
Surface	Reflets

Valeurs nominales maximales absolues

Article	Symbole	Valeur min	Valeur type	Valeur max	Unité
Température de fonctionnement	TOP	-20	－	+70	℃
Température de stockage	TST	-30	－	+80	℃

Caractéristiques électroniques

Conditions de fonctionnement

Article	Symbole	État	Valeur min	Valeur type	Valeur max	Unité
Tension d'alimentation	VCC	－	8	12	28	V
Courant d'alimentation LCM	I(mA)	-	-	530	-	mA

BOM

Article	Description
LCM	WF101JTYAHLNB0#
PCBA	SV10010R100JB00N0108

Fonction PIN sur l'interface

CON1 definition

Pin	Symbole	Funkcja	Remarque
1	VIN	Power supply12V input	Input
2	GND	Power supply GND input	Input
3	CAN_H	CAN bus D+	I/O
4	CAN_L	CAN bus D-	I/O
5	GND	Power supply GND input	GND
6	GND	Power supply GND input	GND
7	Reserve	USB_D-	Reserve
8	Reserve	USB_D+	Reserve
9	NC	-	-
10	Reserve	USART RX interface(Reserve)	Reserve
11	Reserve	USART TX interface(Reserve)	Reserve
12	GND	Power supply GND input	GND
13	+12V	Power supply12V input	Input
14	NC	-	-
15	NC	-	-
16	GND	Power supply GND input	Input

CON2 definition

Pin	Symbole	Funkcja	Remarque
1	+3V3	3.3V power for JTAG interface	Output
2	SWCLK	CLK pin for JTAG interface	Input
3	GND	GND for JTAG interface	Output
4	SWDIO	Data pin for JTAG interface	I/O
5	NRST	Reset pin for JTAG interface	Input
6	GND	GND	Output
7	IO_8	(PA0) for system Resume from suspend (Reserve)	WKup,ADC,Timer,Event,I/O
8	REST	Reset (active Low)	I
9	IO_0	ADC,DAC,Timer,Event,I/O	PA5
10	IO_1	ADC,Timer,Event,I/O	PA6
11	IO_2	ADC,Timer,Event,I/O	PA7
12	IO_3	RST,Timer,Event,I/O	PA8
13	IO_4	RST,Timer,Event,I/O	PC13
14	IO_5	ADC,Timer,Event,I/O	PB11
15	IO_6	RST,Timer,Event,I/O	PA15
16	IO_7	RST,ADC,Event,I/O	PD11
