TFT - O Film

TFT - O Film de Winstar - TFT de Amplio ángulo de visualización



Muchas aplicaciones requieren una TFT con un ángulo de visualización más amplio y la tecnología TFT - O Film de Winstar es una de las mejores opciones. Hay muchas tecnologías de ángulo de visión más amplio para pantallas TFT en el mercado, como MVA (alineación vertical multidominio) e IPS (In-Plane Switching). Al comparar la tecnología MVA o IPS, la TFT- O Film tiene como ventaja el precio. Y lo que es más importante, las especificaciones y dimensiones de las TFT MVA e IPS del mercado son más adecuados para aplicaciones de consumidor (como tabletas y teléfonos inteligentes), no para aplicaciones industriales.

La mayoría de las lentes LCD-TFT para aplicaciones industriales del mercado son tipos TN-LCD. Sin embargo, la tecnología TN sufre un fenómeno llamado inversión de escala de grises. Esto significa que la pantalla tiene un lado de la visualización en el cual el color de la imagen cambia repentinamente tras superar el ángulo de visión especificado. Por lo tanto, el ángulo de visión de los módulos TFT normales es limitado. Winstar ofrece la solución TFT - O Film para mejorar el ángulo de visión de las lentes TN-LCD y solucionar la inversión de escala de grises. A continuación vemos la comparación entre TFT normal y TFT- O-Film de Winstar.


Winstar TFT - O Film de Winstar - TFT de Amplio ángulo de visualización

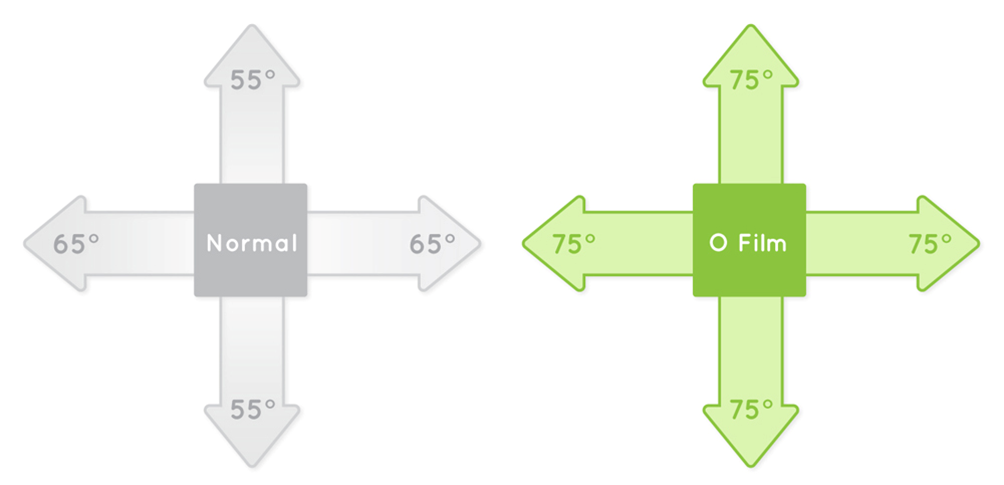

Comparación del ángulo de visión



Winstar ofrece una solución de amplio ángulo de visión para línea de producto TFT de Winstar. Añadimos O Film en la parte superior de la lente TN-LCD TFT para mejorar el ángulo de visión. Los gráficos que aparecen a continuación son la comparación entre TFT normal y TFT O-Film. Se aprecia como el TFT O Film mejora mucho el ángulo de visualización. Esta será la solución de coste-rendimiento en la aplicación industrial de pantallas TFT de color.


1. Ángulo de visión para TFT normal
Item   Symbol Condition. Min Typ. Max. Unit
Viewing angle Hor. ΘR CR≧10 55 65 - Deg.
ΘL 55 65 -
Ver. ΦT 45 55 -
ΦB 45 55 -

2. Ángulo de visión para TFT- O Film
Item   Symbol Condition. Min Typ. Max. Unit
Viewing angle
(Gray Scale inversion Direction)
Hor. ΘR CR≧10 - 75 - Deg.
ΘL - 75 -
Ver. ΦT - 75 -
ΦB - 75 -





La definición de "dirección de la vista" y "dirección de la inversión de escala de grises" en Winstar SPEC para pantallas TFT es diferente. La "dirección de la vista" en nuestra especificación TFT significa que la vista de la pantalla es la mejor desde un ángulo de visualización concreto. El módulo TFT de "dirección de la inversión de escala de grises" se establece con el panel LCD-TFT que se produce antes de añadir el filtro de color y BEF. A continuación se muestran los dibujos de la dirección de la vista y la dirección de escala de grises del TFT O-Film como referencia.


View Direction - TFT






Comparación de ángulo de visión entre TFT normal y TFT O-Film







Lista de productos TFT-O Film


3.5 tft lcd, 3.5" tft lcd, tft lcd 3.5, tft lcd 3.5", 3.5 tft display, tft display 3.5, 4.3 tft lcd, 4.3 tft lcd, 4.3" tft lcd, tft lcd 4.3, tft lcd 4.3", 4.3 tft display, tft display 4.3, 5.7 tft lcd, 5.7" tft lcd, tft lcd 5.7, tft lcd 5.7", 5.7 tft display, tft display 5.7, 7 tft lcd, 7" tft lcd, tft lcd 7, tft lcd 7", 7 tft display, tft display 7, 7.0 tft lcd, 7.0 tft display
