Modelo Nº WL0F00101000JGDAASA00
►TFT Tamaño : 10,1 pulgada
►TFT Resolución: 1024×600 dots
►TFT Dirección de la vista: IPS
►TFT Pantalla táctil : Con panel táctil capacitivo
►Communication Interfaz: RS485
►Protocolo: Modbus
►Brillo (cd/m²): 400

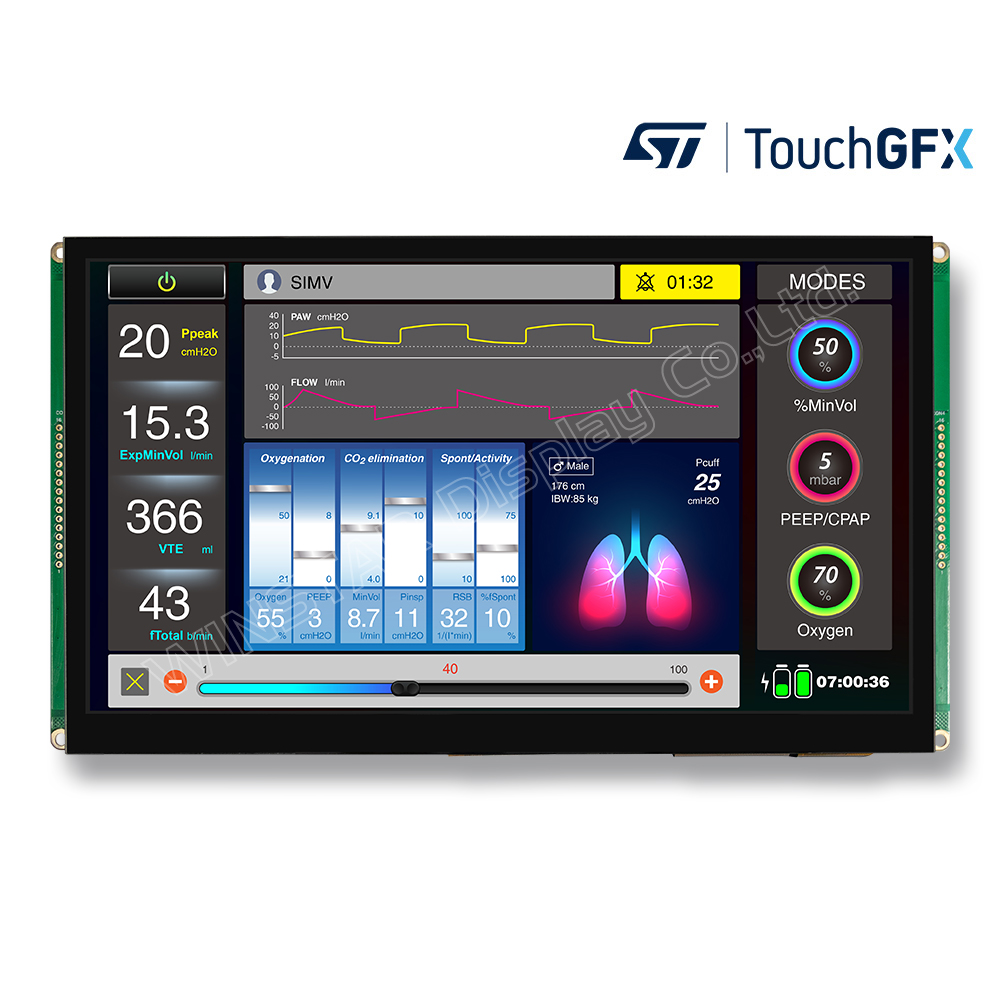

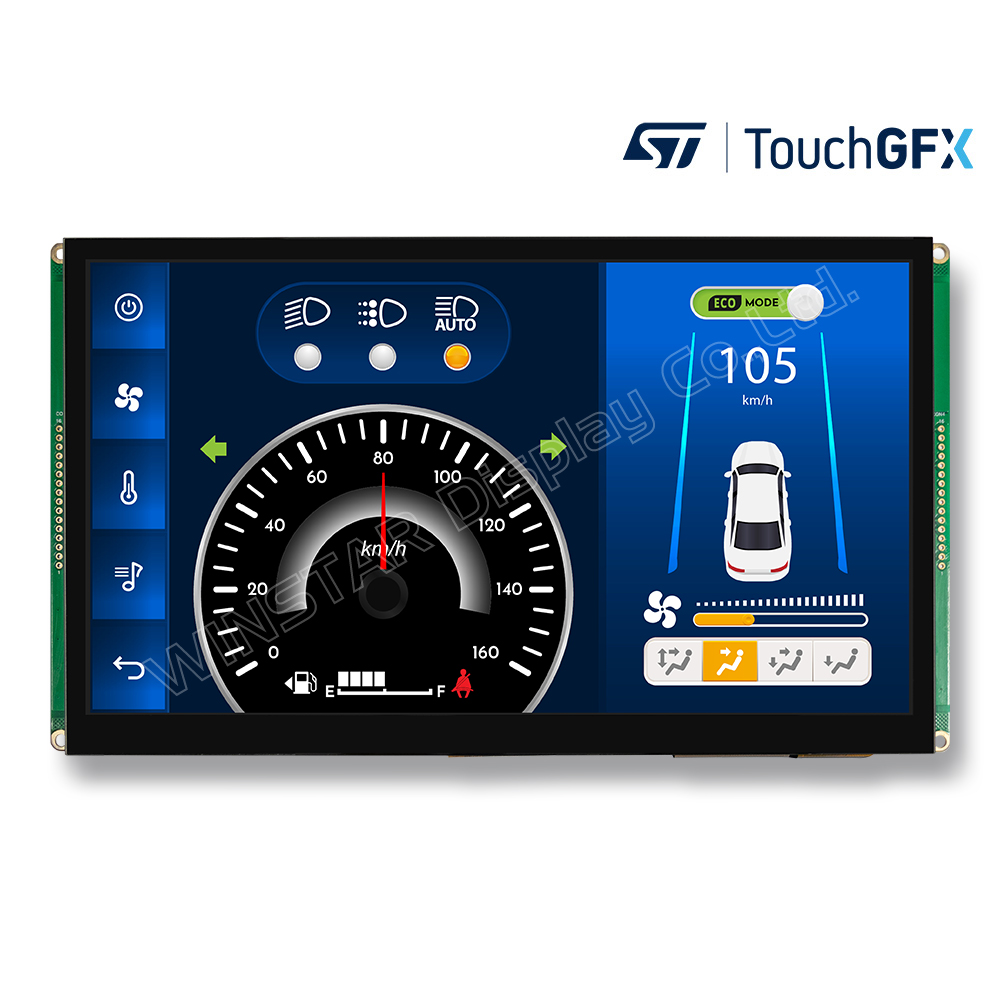

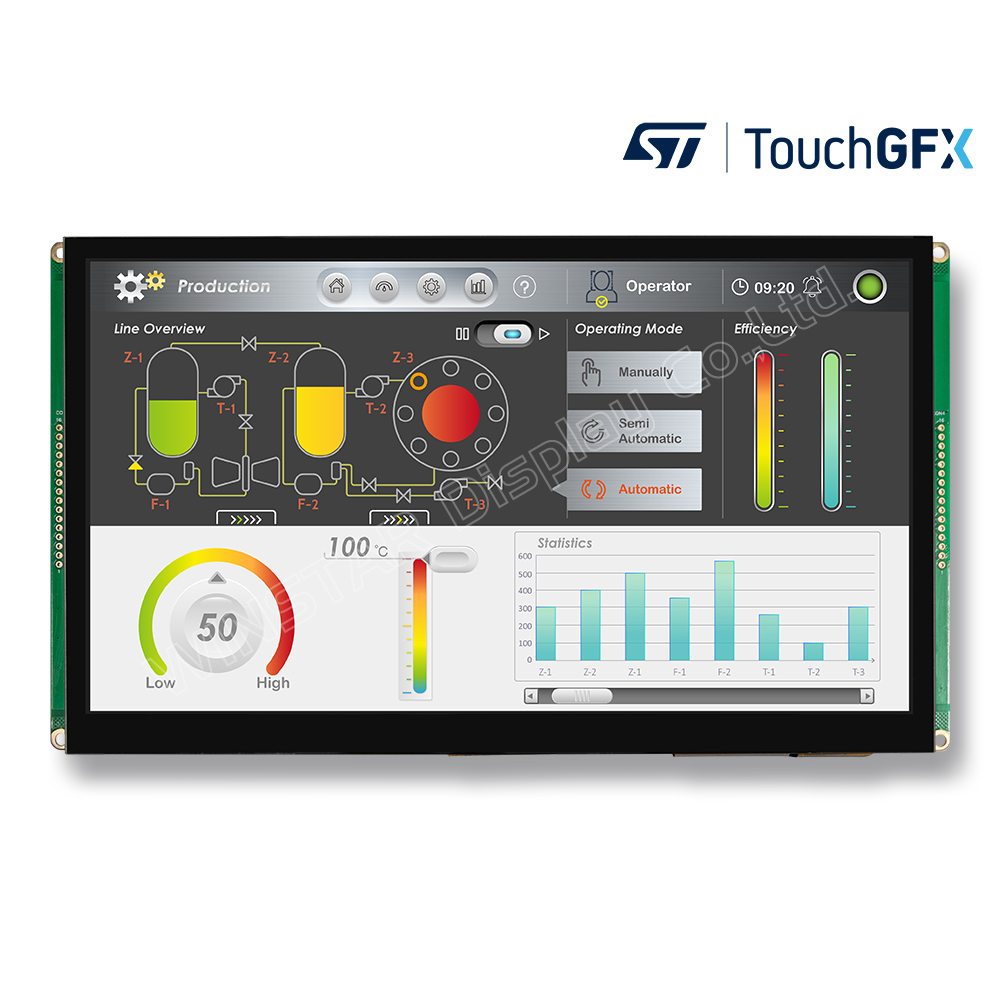

El modelo WL0F00101000JGDAASA00 es una pantalla inteligente de 10,1 pulgadas de la serie RS485 de WINSTAR. Cuenta con un panel IPS TFT (modelo: WF101JTYAHLNB0#) y una PCB FR4 de 4 capas con firmware integrado. Este modelo funciona como un dispositivo esclavo, comunicándose mediante RS485 con protocolo Modbus para recibir comandos de visualización y devolver datos de eventos táctiles. Ideal para la implementación rápida de interfaces gráficas en plataformas industriales.
La pantalla inteligente RS485 es compatible con el GUI Builder de WINSTAR y con las herramientas de desarrollo de STMicroelectronics, ofreciendo opciones flexibles para el diseño de UI/UX.
Si desea utilizar TouchGFX para desarrollos personalizados, contáctenos para obtener el paquete de código inicial.
WINSTAR proporciona un conjunto de demostración con todos los accesorios necesarios, lo que permite implementar inmediatamente su diseño GUI en esta plataforma de pantalla inteligente de 10,1".
| Elemento | Valor estándar | Unidad |
|---|---|---|
| Voltaje de operación | 12 | Vdc |
| Interfaz de comunicación | RS485 | - |
| MCU | STM32F746 | N/A |
| Memoria Flash | 16 | MB |
| TFT Diagonal | 10.1 | pulgada |
| Resolución | 1024 x RGB x 600(TFT) | dots |

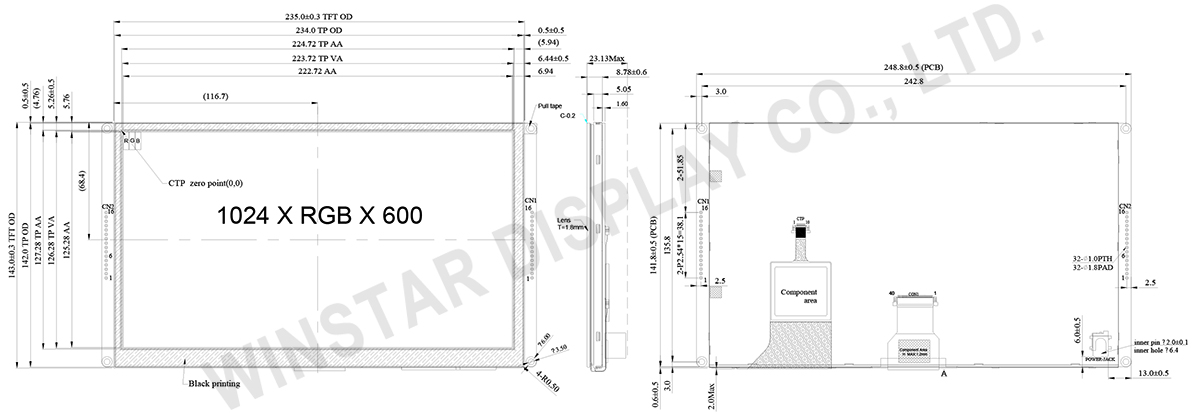

| Dimensión del módulo | 248.8(W) x 143(H) x 23.13(D) | mm |
| zona activa | 222.72 (H) x 125.28(V) | mm |
| Distancia entre puntos | 0.2175(W) x 0.2088(H) | mm |
| Brillo | Valor mín.: 300; Valor típico: 400 | cd/m2 |
| Tipo de LCD | TFT, Negro, Transmisivo | |
| Dirección de la vista | 85/85/85/85 | |
| Relación de aspecto | 16:9 | |
| Pantalla táctil | Con panel táctil capacitivo (CTP) | |
| Superficie | Deslumbramiento | |
| Elemento | Símbolo | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|
| Temperatura de funcionamiento | TOP | -20 | － | +70 | ℃ |
| Temperatura de almacenamiento | TST | -30 | － | +80 | ℃ |
| Elemento | Símbolo | Condición | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|---|
| Voltaje de alimentación | VCC | － | 11.4 | 12 | 12.6 | V |
| Corriente de alimentación LCM | I(mA) | － | － | 435 | － | mA |
| Elemento | Descripción |
|---|---|
| LCM | WF101JTYAHLNB0# |
| PCBA | SV100101000JA00N0100 |
| Pin | Symbol | Función | Remark |
|---|---|---|---|
| 1 | 12V | Power supply 12V input | Power |
| 2 | GND | Power supply GND input | Power |
| 3 | _ | _ | _ |
| 4 | _ | _ | _ |
| 5 | GND | Power supply GND input | Power |
| 6 | GND | Power supply GND input | Power |
| 7 | _ | _ | _ |
| 8 | _ | _ | _ |
| 9 | NC | _ | _ |
| 10 | _ | _ | _ |
| 11 | _ | _ | _ |
| 12 | GND | GND | GND |
| 13 | 5V | Power supply 5V output | Power |
| 14 | RS485_B | RS485 DATA- | I/O |
| 15 | RS485_A | RS485 DATA+ | I/O |
| 16 | GND | GND | GND |
| Pin | Symbol | Función | Remark |
|---|---|---|---|
| 1 | VDD3V | 3.3V power for JTAG interface | Output |
| 2 | JTAG_SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | JTAG_SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | GND | Output |
| 7 | BOOT | Reserve | |
| 8 | BOOT0 | Reserve | |
| 9 | PA5 | Reserve | |
| 10 | PA6 | Reserve | |
| 11 | PA7 | Reserve | |
| 12 | PA8 | Reserve | |
| 13 | NC | _ | |
| 14 | NC | _ | |
| 15 | PA11 | Reserve | |
| 16 | PA12 | Reserve |
