Modelo Nº WEA025664A
►Tipo : Gráfico
►Estructura : COG+PCB
►Tamaño : 2,08 pulgada
►Matriz de puntos 256x64
►IC：SSD1362
►Fuente de alimentación de 3V
►1/64 duty
►Interfaz : SPI
►Color de la pantalla: Blanco / Amarillo
►Compatibilidad con escala de grises
►Traditional Chinese version options (Font IC: GT21L16T1W)
| Elemento | Dimensión | Unidad |
|---|---|---|
| Matriz de puntos | 256 x 64 | Dots |

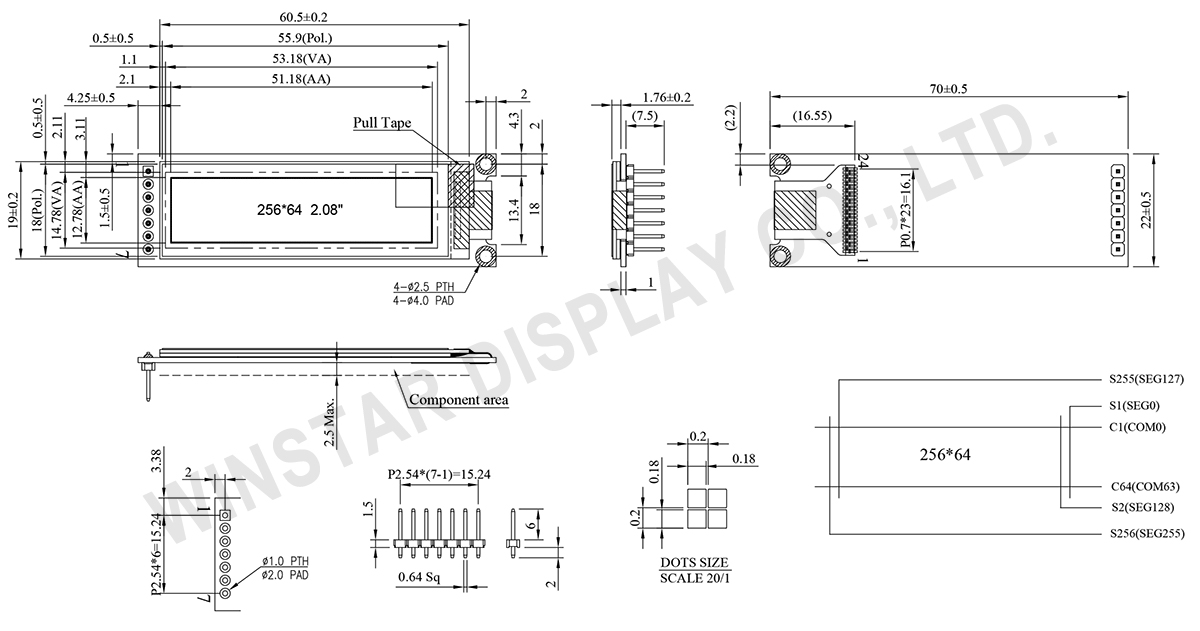

| Dimensión del módulo | 70.0 x 22.0 x 1.76 | mm |
| zona activa | 51.18 x 12.78 | mm |
| Tamaño del punto | 0.18 x 0.18 | mm |
| Distancia entre puntos | 0.2 x 0.2 | mm |
| Modo de visualización | Matriz pasiva | |
| Color de la pantalla | Monocromos | |
| Drive Duty | 1/64 Duty | |
| Escala de grises | 4 Bits | |
| IC | SSD1362 | |
| Interface | SPI | |
| Tamaño | 2.08 pulgada | |
| Parameter | Símbolo | Valor mín. | Valor máx. | Unidad |
|---|---|---|---|---|
| Supply Voltage | VCC | 1.65 | 5.5 | V |
| Temperatura de funcionamiento | TOP | -40 | +80 | °C |
| Temperatura de almacenamiento | TSTG | -40 | +85 | °C |
| Elemento | Símbolo | Condición | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|---|
| Supply Voltage | VCC | － | 2.8 | 3.3 | 5.2 | V |
| Input High Volt. | VIH | － | 0.8×VCC | － | VCC | V |
| Input Low Volt. | VIL | － | 0 | － | 0.2×VCC | V |
| Output High Volt. | VOH | － | 0.9×VCC | － | VCC | V |
| Output Low Volt. | VOL | － | 0 | － | 0.1×VCC | V |
| 50% Check Board operating Current | ICC | VCC=3.3V | － | 90 | 135 | mA |
| No. | Símbolo | Función |
|---|---|---|
| 1 | GND | Reserved pin. It should be connected to ground. |
| 2 | VCC | Power supply for panel driving voltage. This is also the most positive power voltage supply pin. It is supplied by external high voltage source. |
| 3 | D0 | These pins are bi-directional data bus connecting to the MCU data bus. Unused pins are recommended to tie LOW. When serial interface mode is selected, D0 will be the serial clock input: SCLK; D1 will be the serial data input: SID. |
| 4 | D1 | |
| 5 | RES# | This pin is reset signal input. When the pin is pulled LOW, initialization of the chip is executed. Keep this pin pull HIGH during normal operation. |
| 6 | D/C# | This pin is Data/Command control pin connecting to the MCU. When the pin is pulled HIGH, the data at D[1:0] will be interpreted as data. When the pin is pulled LOW, the data at D[1:0] will be transferred to a command register. |
| 7 | CS# | This pin is the chip select input connecting to the MCU. The chip is enabled for MCU communication only when CS# is pulled LOW (active LOW). |
