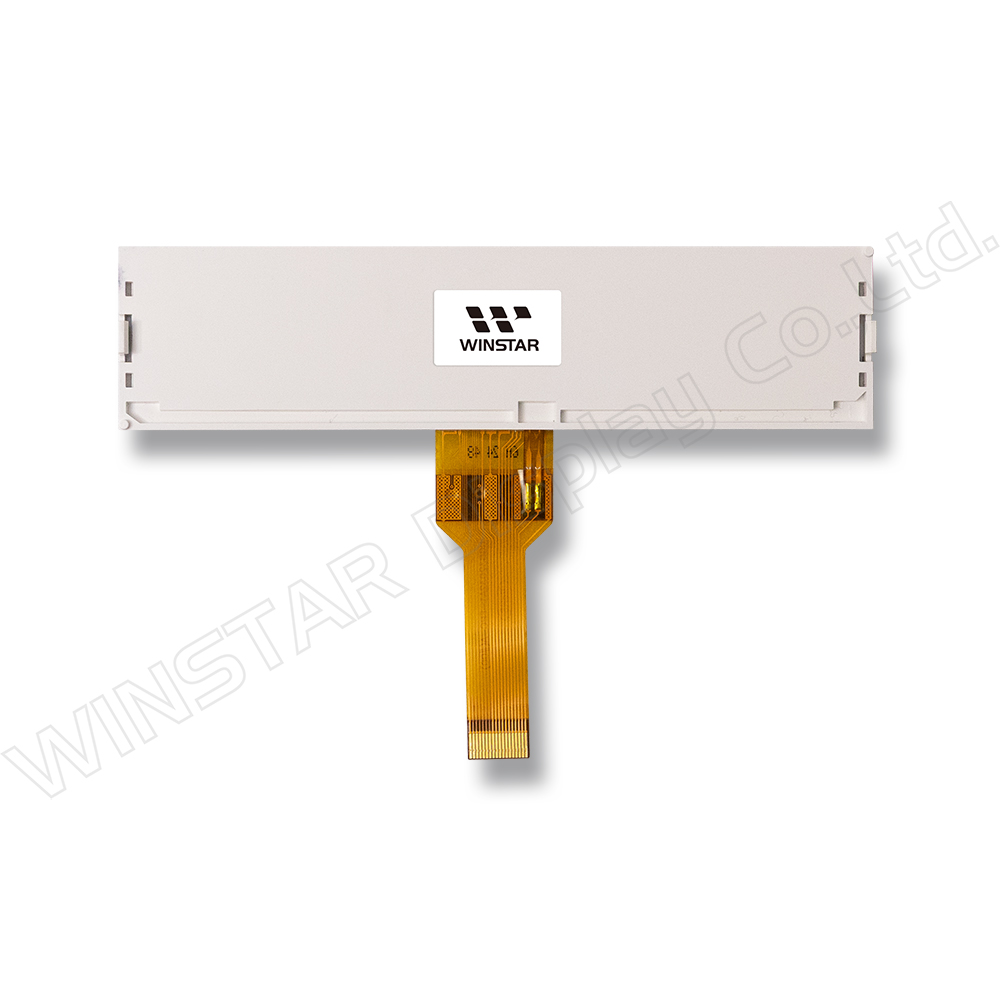

Pantalla LCD Gráfica Monocromática 320x32 – Módulo STN COG de 4.24 pulgadas

Modelo Nº WO32032A

►LCD COG
►Tipo: Gráfico
►Estructura: COG
►Tamaño : 4.24 pulgada
►Matriz de puntos 320x32
►IC: ST7586S
►Fuente de alimentación de +3V
►1/32 duty cycle
►Interfaz : SPI

Descripción

El WO32032A es un módulo de pantalla LCD STN de matriz de puntos de 4,24 pulgadas con estructura COG (Chip-on-Glass), que ofrece una resolución de 320x32 puntos. Esta pantalla gráfica es adecuada para mostrar íconos, mensajes e indicadores de estado en aplicaciones compactas como paneles de control, instrumentos portátiles, dispositivos médicos y sistemas de monitoreo industrial.

Con un área activa de 106,865 × 12,85 mm, el módulo integra el controlador ST7586S y soporta interfaces seriales SPI de 4 líneas y 3 líneas, seleccionables mediante configuración por software o hardware. Se requiere una sola fuente de alimentación de 3.0 V tanto para el módulo como para la retroiluminación LED, lo que simplifica la integración y mejora la eficiencia energética.

El circuito booster interno genera el Vop necesario, reduciendo la cantidad de componentes externos y permitiendo un ajuste de contraste por software para diferentes entornos de visualización. Además, la estructura de retroiluminación en dos partes mejora la uniformidad y la durabilidad, aumentando la fiabilidad para uso a largo plazo.

Este modelo está disponible en dos tipos de LCD:

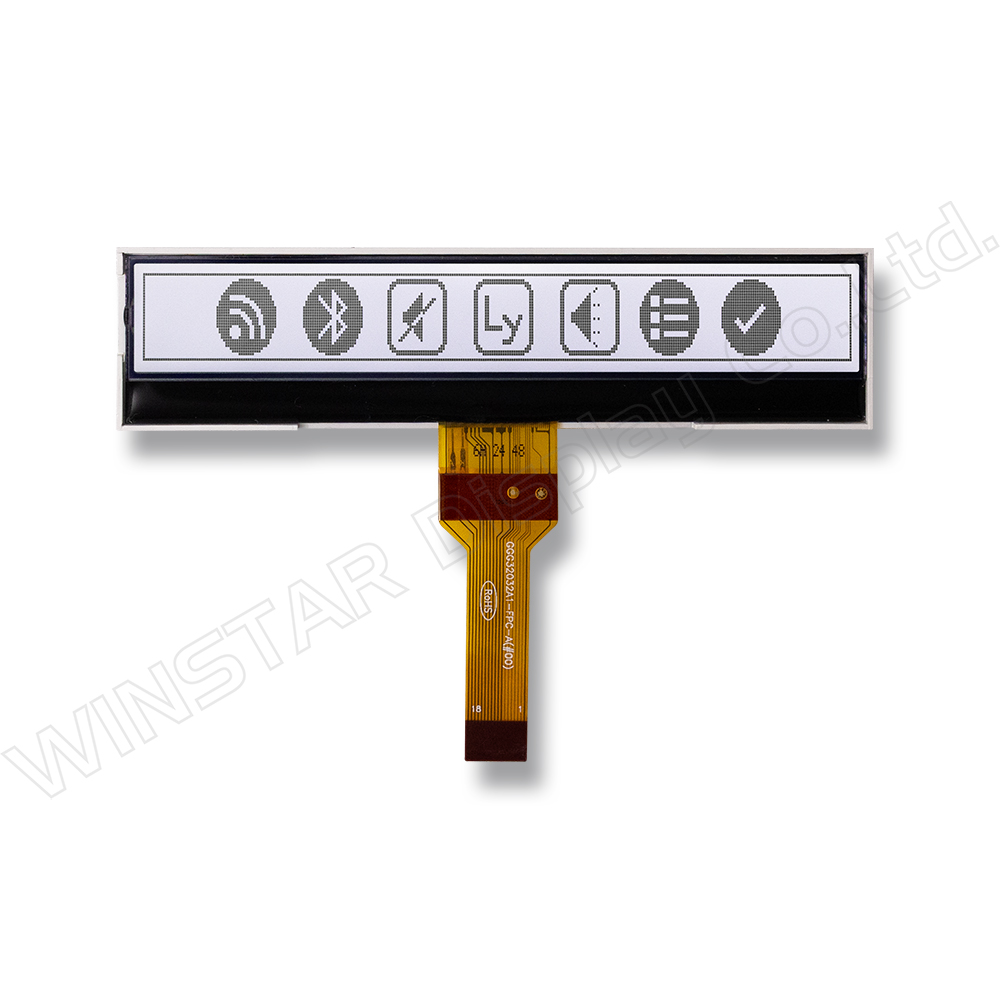

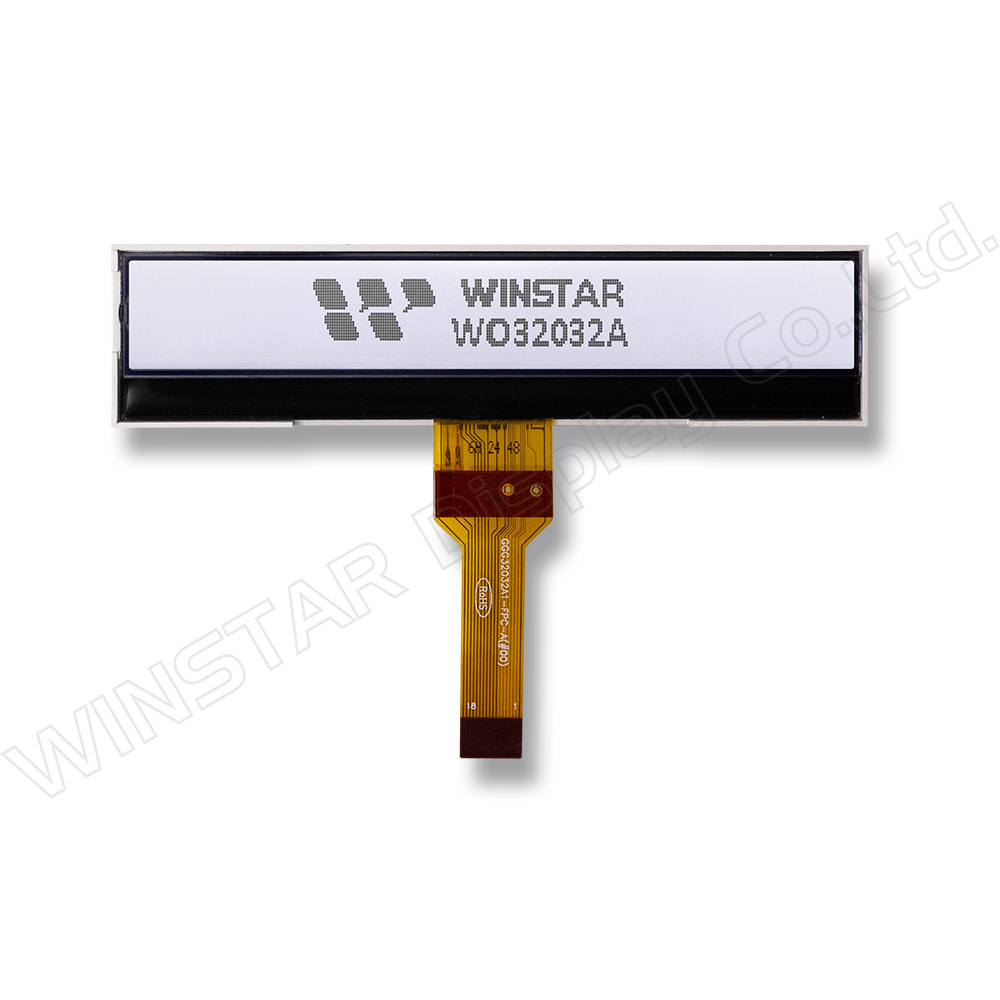

  • FSTN (Transflectivo / Polarizador Positivo)

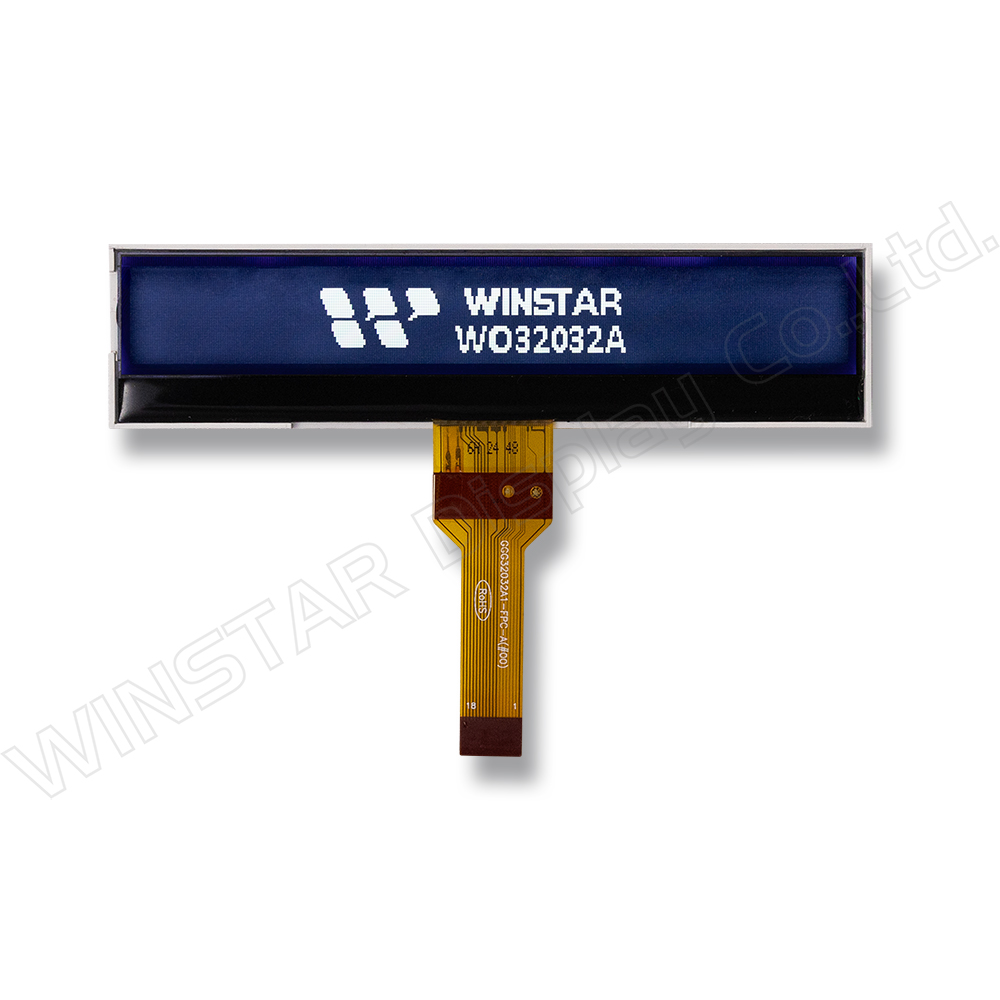

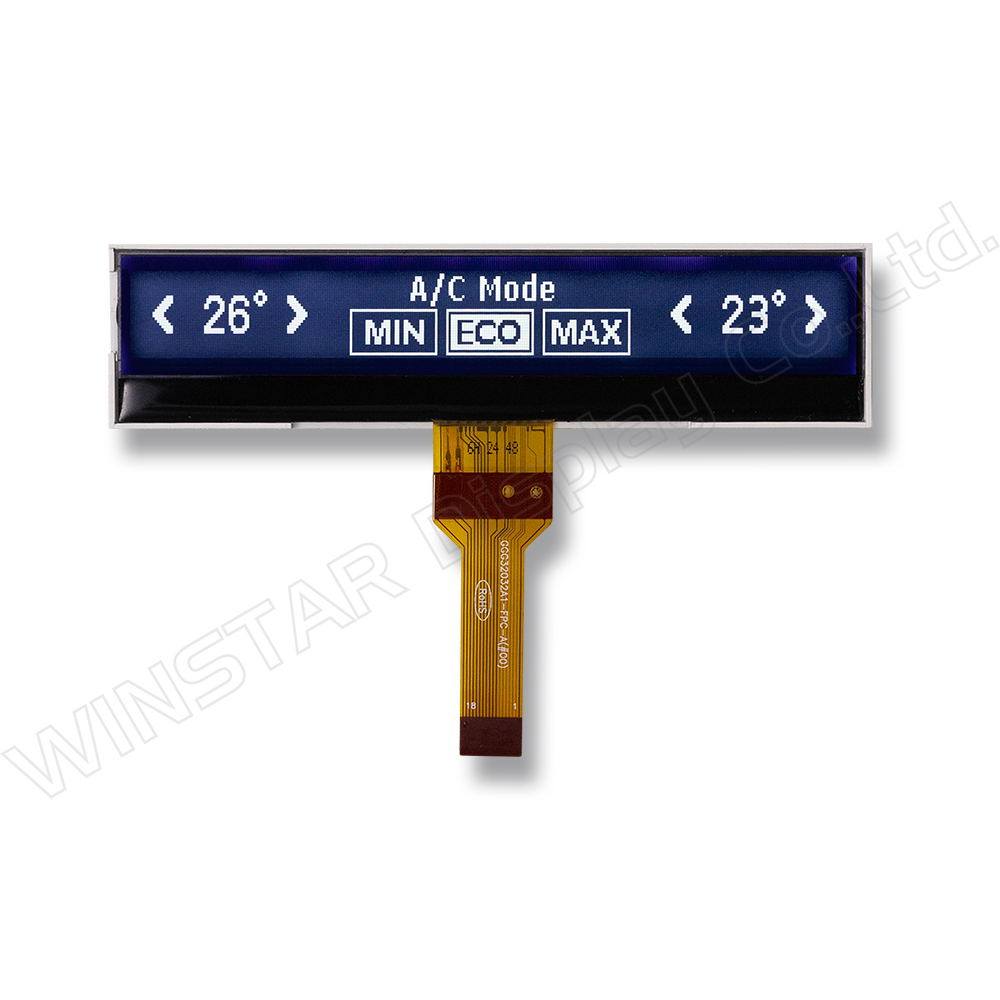

  • DFSTN (Transmisivo / Polarizador Negativo)


Otras configuraciones están disponibles bajo solicitud. Por favor, contáctenos para más información.

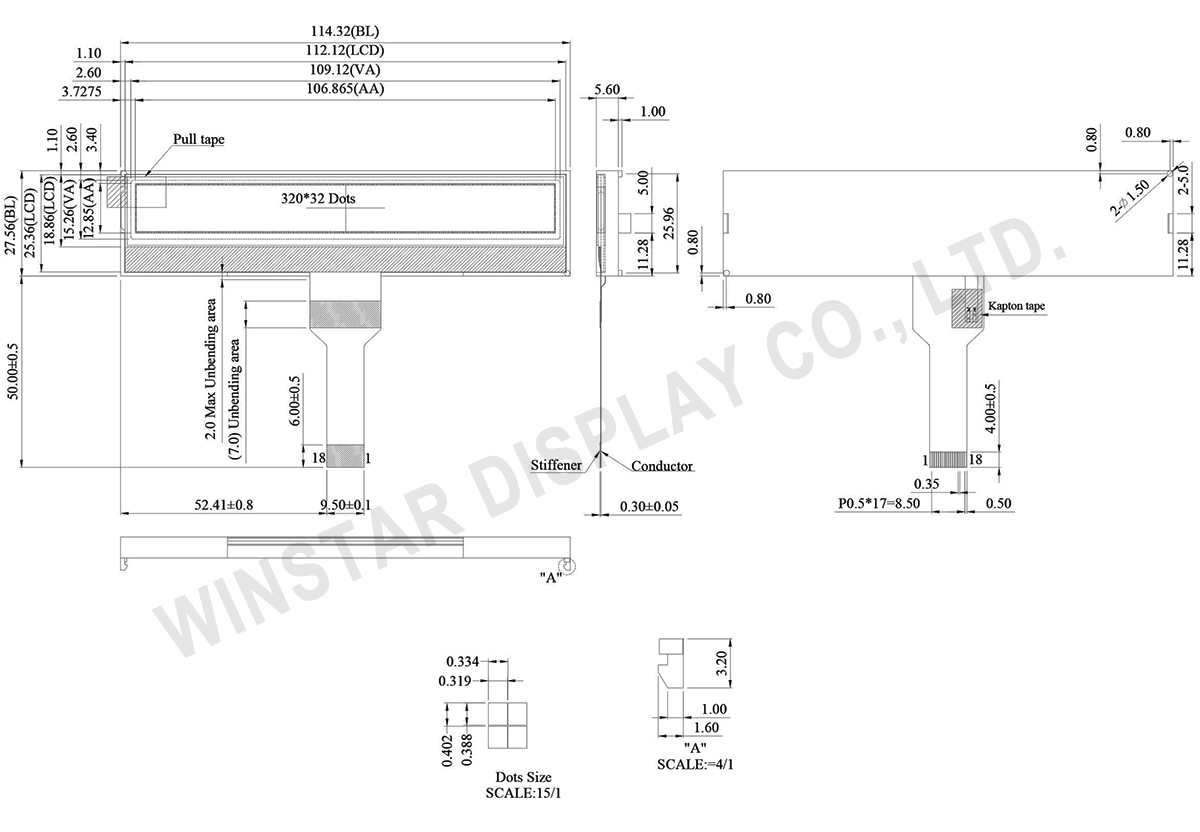

DIBUJO

WO32032A

Data source ref: WO32032A-TFH#

ESPECIFICACIONES

Especificaciones generales

Elemento Dimensión Unidad
Matriz de puntos 320 x 32
Dimensión del módulo 114.32 x 27.56 x 5.6 mm
Área de visión 109.12 x 15.26 mm
zona activa 106.865 x 12.85 mm
Tamaño del punto 0.319 x 0.388 mm
Distancia entre puntos 0.334 x 0.402 mm
Deber 1/32Duty,1/9 Bias
Tipo de retroiluminación LED
IC ST7586S
Interfaz 3-Line SPI/ 4-Line SPI

Valores nominales máximos absolutos

Elemento Símbolo Valor mín. Valor típico Valor máx. Unidad
Temperatura de funcionamiento TOP -20 +70
Temperatura de almacenamiento TST -30 +80
Digital Power Supply Voltage VDDI -0.3 3.6 V
LCD Power supply voltage V0-XV0 -0.3 19.0 V
Input Voltage VIN -0.3 VDDI+0.3 V

Características electrónicas

Elemento Símbolo Condición Valor mín. Valor típico Valor máx. Unidad
Digital Operating Voltage VDDI-VSS 2.7 3.0 3.3 V
Analog Operating Voltage VDDA-VSS 2.7 3.0 3.3
Supply Voltage For LCM V0-XV0 Ta=-20℃
Ta=25℃
Ta=70℃

9.8

10.0

10.2
V
V
V
Input High Volt. VIH 0.7 VDD VDD V
Input Low Volt. VIL VSS 0.3 VDD V
Output High Volt. VOH 0.8 VDD VDD V
Output Low Volt. VOL VSS 0.2 VDD V
Supply LCM Current IDD VDD=3.0V 1.1 2.0 mA

Función interfaz Pin

Pin No. Símbolo Función
1 ESD_GND ESD_Ground
2 SCL Serial clock line
3 SDA Serial data line
4 A0 The function of this pin is different in parallel and serial interface.
In serial interface: this pad will be used as SCL (serial-clock) input
5 RSTB Reset input pin
6 IF1 These pins select interface operation mode.
IF1 MPU interface type
H 4-Line
L 3-Line
7 CSB Chip select input pin
8 VDDI Power supply for Digital Operating Voltage
9 VD1 VD1I is the power source of digital circuits.
10 VSS Ground
1 VDDA Power supply for Analog Operating Voltage
12 VM VM is the power of SEG-drivers
13 V0 Positive operating voltage of COM-drivers.
14 XV0 Negative operating voltage of COM-drivers.
15 VG VG is the power of SEG-drivers
16 K LED-
17 A LED+
18 ESD_GND ESD_Ground
