華凌電子報 第161期
- 本期內容
- 1) WLEP02566400DGAAASA00 – 3.55" 256x64 OLED CAN Bus Smart 顯示器
- 2) WF39DTLFSDHN0– 3.9" 480x128 Bar Type TFT 模組 支援 DVI 介面
- 3) WF39ESWASDNT0 – 3.9" 高亮度 Bar Type IPS TFT 搭載 RTP 觸控
- 4) 專業背光模組設計方案,安心擁有高性價顯示器
WLEP02566400DGAAASA00 – 3.55" 256x64 OLED CAN Bus Smart 顯示器
WLEP02566400DGAAASA00是3.55吋 智能顯示器 CAN OLED系列,智能顯示器 CAN系列定義為從裝置 (Slave Device), 受控於主機 (Master Device) 的指令顯示畫面及回報觸控螢幕狀態。WLEP02566400DGAAASA00 是由256x64 pixel OLED模組搭配華凌光電開發的內建韌體4-layers FR4 PCBA 硬體組成的智能顯示器。 這款3.55吋 CAN 系列 OLED Smart Display可以將帶有USB2CAN Dongle 或 Raspberry Pi(+PiCAN2)介面甚至 MCU scale,如 Arduino (+CAN adaptor)的電腦/微電腦等電子裝置作為主機平台。 華凌光電已經為智能顯示設計開發了 GUI Windows 應用程式(GUI & GUI Builder)。
華凌光電為智能顯示器開發的圖形應用程式 設計了內建圖控物件Windows APP的 GUI/GUI builder 應用軟體,GUI builder 設計上主要用意是在客戶還沒購入硬體 (Smart Display) 前, 可先透過模擬器功能 模擬顯示效果和功能。此外客戶可以利用此軟體上拖曳小工具(Widgets)功能預覽並進行畫面設計,透過「所見即所得」來降低使用者設計畫面時間。客戶亦不需透過華淩即可自行更新圖資,Winstar GUI Builder軟體僅支援Windows系統。
Winstar 智能顯示器 (Smart Display) CAN系列提供開箱即用功能CANopen開發經驗,可節省開發時間與開發成本,加速成品上市時間。CanOLED提供標準UI物件使客戶快速地進行項目開發。 如果客戶需要客製UI物件,華凌工程師團隊亦能為您提供完善幫助。並以PNG / JPG格式發送圖檔轉化成圖控物件,我們能為您客製一組新UI項目。
這款 SmartDisplay OLED 3.55" 是一款 256x64 分辨率的 OLED 型顯示器,特性和功能如下:
- 直流5V工作電壓。
- 開機自我檢測並開啟螢幕。
- CAN bus介面。
- 支援CANopen通訊協定,起始通訊速率為250KB。
- 內建快閃記憶體(FLASH),儲存字型和圖控物件。
- 支援電容式觸控面板(PCAP)。
- 內建蜂鳴器
- 支援多主機同時控制功能。
不需程式設計背景,即可透過Winstar GUI Builder進行使用介面設計! (►前往GUI Builder介紹)
機械規格
項目 | 標準值 | 單位 |
---|---|---|
OLED 面板 | 100.4(W) x 36.1(H) x 3.39(D) | mm |
PCB | 157.0(W) x 40.0(H) x 1.6(D) | mm |
外殼尺寸 | 157.0(W) x 40.0(H) x 11.45(D) | mm |
一般規格
項目 | 標準值 | 單位 |
---|---|---|
工作電壓 | 5 | Vdc |
通訊介面 | CAN bus 差異 ± 3.3 | Vpp |
MCU | STM32F750 | NA |
快閃記憶體 | 16 | MB |
SDRAM 頻率 | 108 | MHz |
尺寸 | 3.55 | 吋 |
解析度 | 256 x 64 | 像素 |
模組尺寸 | 107(W)*68.7(H)*27(D) | mm |
有效尺寸 | 95.04 x 53.856 | mm |
點間距 | 0.342 x 0.333 | mm |
背光類型 | OLED, 白色, 被動矩陣 | |
驅動方式 | 1/64 Duty | |
灰階 | 4 bits | |
觸控面板 | 電容式觸控面板 (CTP) | |
表面 | 亮面 |
► 前往 WLEP02566400DGAAASA00 網頁介紹

WF39DTLFSDHN0 – 3.9" 480x128 Bar Type TFT 模組 支援 DVI 介面
WF39DTLFDHN0 是一款 3.9吋 480x128 長條形 TFT-LCD 顯示器模組搭配控制板。 模組內建TFP401 HDMI/DVI解碼IC;透過DVI信號介面進行通信,支援樹莓派系列。其亮度為 500 nits;對比度500:1,視角6點鐘方向 (仰視方向),灰階反轉為12點鐘方向,表面使用防眩光。可在-20℃~+70℃的溫度下工作;其儲存溫度範圍為-30℃~+80℃。
這款寬屏條形 3.9 吋 WF39D TFT-LCD 提供高質量和彩色圖像;它特別適用於服務器系統、音響系統、汽車/航空/海洋設備、安全設備、工業設備、戶外對講系統和控制面板、醫療設備 , ETC。
|
|

WF39ESWASDNT0 – 3.9" 高亮度 Bar Type IPS TFT 搭載 RTP 觸控
WF39ESWASDNT0 是一款高亮度 3.9 吋條形 IPS TFT-LCD 顯示器,搭載有電阻式觸摸屏,解析度為 480x128 像素。此模組內建SC7283驅動IC,支援24位元RGB介面。 WF39E 系列另有投射電容式觸控面板 (PCAP) 選項;請查看我們的 WF39ESWASDNG0 網頁了解更多產品資訊。
WF39ESWASDNT0採用IPS面板,具有廣視角-左:80 /右:80 /上:80 /下:80度(典型值),對比度800:1(典型值),高亮度700 nits(典型值),LCM的電源電壓為3V~3.6V。是寬溫TFT模組;可在-30℃~+85℃的溫度下工作;其儲存溫度範圍為-30℃~+85℃。
這款全景寬屏 3.9 吋 WF39E 條形 TFT-LCD 顯示器提供高質量彩色圖像。特別適用於服務器系統、音響系統、廣告顯示、汽車/航空/航海設備、安防設備、工業設備、戶外對講系統和控制面板、醫療設備和無人機控制。
|
![]() |

專業背光模組設計方案,安心擁有高性價顯示器

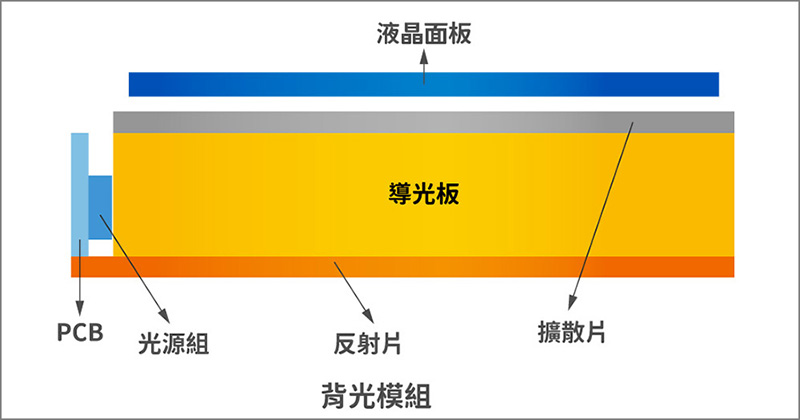

背光模組(Backlight Module;BLM)又稱背光板,Monochrome LCD顯示器之重要零組件之一。由於液晶顯示器是非自發光,需透過背光模組提供光源,依序穿透液晶面板,最後進入人之眼睛成像,達到顯示之功能。Monochrome LCD背光模組結構目前常用為LED光源再經由、導光佈點之導光板(Light Guide)、擴散片(difusser)零組件組成。
導光板主要功能在於導引光線方向,提高面板光輝度及控制亮度均勻。導光板目前常用為聚碳酸酯(PC)或光學級壓克力材質(PMMA),採用射出成型製程,將特定導光點佈局已經製成射出模仁塊(stamper),放入射出模具之中,在射出成型時,一次完成佈點的導光板部品。
擴散片功能是讓光分佈更加均勻,反射板功能是將自往底面的光反射回導光板中;同時,需防止光源外漏可能,以增加射出光效率。背光模組目前較常使用的為側投式發光(Edge Type),光源設置在導光板側面,發光源由導光板邊緣入光再透過導光板傳送到螢幕。

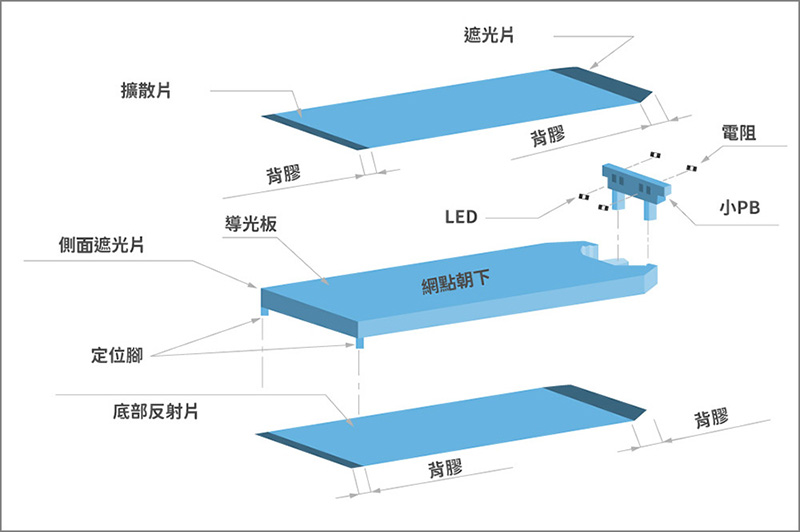

針對側投式背光模組在設計上,還需要考慮到機構設計、客戶實際效果需求等,背光機構設計上,可選擇單料單模具射出(如圖2(a)所示)、或雙料雙模具射出(如圖2(b)所示)等導光板成型技術。
![]() |
![]() |
(a) | (b) |
為了達到一個導光板,同時具有導光效果及機構定位使用,可採用單物料單模具射出導光板,包含定位柱及檔牆等,一體射出成形,全部為可導光物體。
優點:單一模具,成本較低,物料成本較低。
缺點:
(a) VA區以外會漏光,例如導光板檔牆及定位柱。
(b) 相同背光尺寸下,亮度會略降低。
(c) 複雜的機構定位方式,無法用一付模具方式製作。
建議使用時機:低成本考量時使用,客戶可依據產品機構設計,在LCD VA尺寸以外區域考慮”不會”看到亮光機構設計。
考量不會漏光,且容易機構組合設計下,可採用雙物料雙模具射出成形,分別為導光板及機構框二副射出成形模具。
優點:
(a) VA尺寸外不會有亮光,例如導光板檔牆及定位柱不會有亮光。
(b) 相同背光尺寸下,亮度會略高於單料單模具射出結構
(c) 可以做比較複雜的機構定位設計.
缺點:雙模具成本較高,物料成本較高。
建議使用時機:客戶機構LCD VA尺寸外,不允許有亮光或是需求更高亮度時使用。單料單模具射出導光板與雙料雙模具射出導光板比較,如表1所示。
表1 單料單模具射出導光板與雙料雙模具射出導光板之方案比較表
單物料單模具射出導光板 | 雙物料雙模具射出導光板 |
---|---|
![]() |
![]() |
圖 3-1 定位柱是透明的,背光後面有加反射片 |
圖 4-1 定位柱是不透明,背光後面不加反射片,因為塑框不透光 |
![]() |
![]() |
圖 3-2 側邊加銀龍反射膠帶 |
圖 4-2 側邊不需加膠帶 |
![]() |
![]() |
圖 3-3 導光板與定位柱為一體成形 |
圖 4-3 導光板與膠框是分開二個物料 |
![]() |
![]() |
圖 3-4 | 圖 4-4 |
![]() |
![]() |
圖 3-5 定位柱及檔牆均會有亮光 |
圖 4-5 檔牆及側部及定位柱不會有亮光 |
![]() |
![]() |
圖 3-6 側面有貼銀龍膠帶,還是會有露光的現象 |
圖 4-6 側面不會有露光 |
![]() |
![]() |
圖 3-7 底部有貼反射片還是會有微光亮度 |
圖 4-7 底部為塑膠框所以不透光 |
考量不會漏光、容易機構組合與保護LCD功能設計下,進行雙料雙模具射出成形,可於機構框增加四邊擋牆設計。如圖5所示。若空間有限,可做兩邊空間設計擋牆。如圖6所示。增加邊框擋牆設計其優點如下:
- 四周保護LCD。
- 背光擋牆高於LCD面,客戶組裝後不會直接壓到玻璃,可避免玻璃破碎之可能。
- 背光與LCD容易對位,增加機構位置準確度。
- 可避免因運送過程震動,導致玻璃與背光分離,及LCD與背光產生位移之可能。
