华凌光电 2026年10月 焦点讯息

欢迎阅读华凌光电 2026 年 10月电子简报。
本期电子报将介绍全新的 0.96 英寸与 5.7 英寸 IPS TFT LCD 显示器、嵌入式视觉系统中的 MIPI CSI-2 技术，以及最新的 Smart Display GUI Builder 更新内容。

本期重点内容：

› 0.96 英寸 80x160 IPS TFT LCD－FPC 连接器连接

› 5.7 英寸宽温 IPS TFT LCD 显示器

› MIPI CSI-2 规范与协议介绍

› Smart Display GUI Builder v0.8.7_WS 更新



0.96 英寸 80x160 IPS TFT LCD－FPC 连接器连接

华凌推出 WF0096ATYAA3DNNA，这是一款小型 0.96 英寸 IPS TFT LCD，分辨率为 80x160，FPC 采用连接器连接设计。该显示器搭载 ST7735S 控制 IC，支持 SPI 接口，典型亮度为 500 cd/m²。

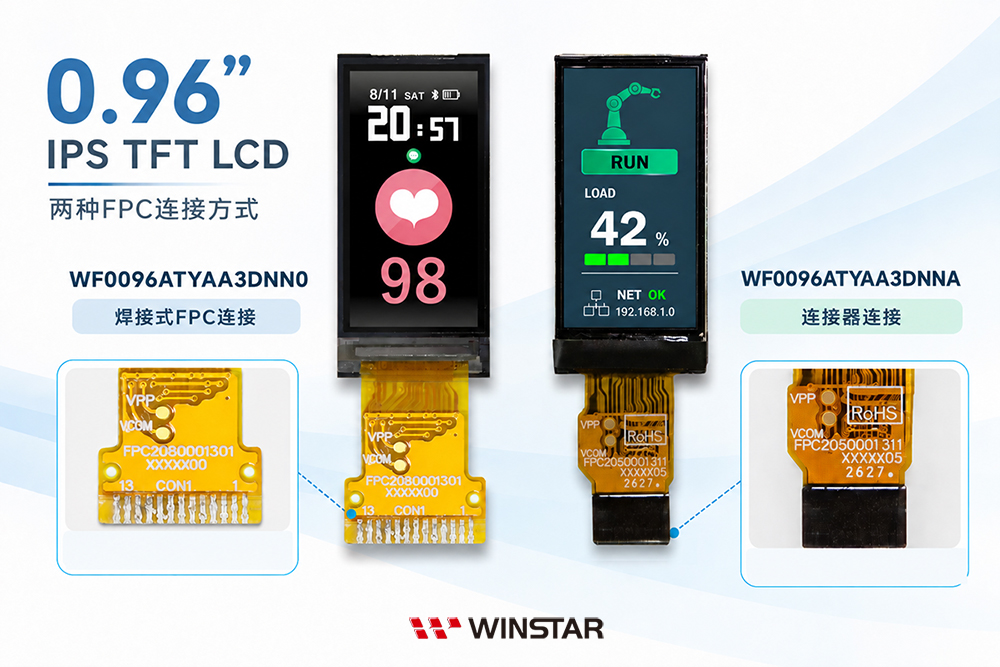

模块尺寸仅为 13.5 x 27.95 x 1.54 mm，并具备 IPS 广视角特性，适合空间有限的嵌入式设计。同系列的 WF0096ATYAA3DNN0 具有相同的显示规格，主要区别在于 FPC 连接方式：WF0096ATYAA3DNNA 采用连接器连接，WF0096ATYAA3DNN0 采用焊接式 FPC 连接，可根据系统集成需求选择合适的连接方式。

型号：WF0096ATYAA3DNNA 对角尺寸：0.96 英寸 分辨率：80 × 160 像素 模块尺寸：13.5 × 27.95 × 1.54 mm 有效区域：10.8 × 21.696 mm 视角：80/80/80/80 (IPS) 控制 IC：ST7735S 接口：SPI 触控面板：无触控面板 表面处理：亮面 亮度：500 cd/m² 工作温度：-20~+70℃ 储存温度：-30~+80℃ 了解更多





5.7 英寸宽温 IPS TFT LCD 显示器

华凌推出两款全新 5.7 英寸 IPS TFT LCD 显示器，具备 640x480 分辨率、广视角与宽温工作范围。

WFN0570A2S0WADNN000 具备 1250 cd/m² 高亮度，工作温度范围为 -30°C 至 +85°C。

WFN0570A2T0WADNT000 搭载电阻式触控面板（RTP），亮度为 400 cd/m²，工作温度范围为 -30°C 至 +80°C。

两款均采用 18-bit RGB 接口，视角为 89/89/89/89 度，并具备防眩光表面处理。

型号：WFN0570A2S0WADNN000 对角尺寸：5.7 英寸 分辨率：640 × 480 像素 模块尺寸：124.7 × 100 × 5.91 mm 有效区域：115.2 × 86.4 mm 视角：89/89/89/89 (IPS) 驱动 IC：JD9168S 接口：RGB 18-bit SYNC+DE mode 触控面板：无触控面板 表面处理：防眩光 亮度：1250 cd/m² 工作温度：-30~+85℃ 储存温度：-40~+85℃ 了解更多

---

型号：WFN0570A2T0WADNT000 对角尺寸：5.7 英寸 分辨率：640 × 480 像素 模块尺寸：124.7 × 100 × 7.41 mm 有效区域：115.2 × 86.4 mm 视角：89/89/89/89 (IPS) 驱动 IC：JD9168S 接口：RGB 18-bit SYNC+DE mode 触控面板：电阻式触控面板 (RTP) 表面处理：防眩光 亮度：400 cd/m² 工作温度：-30~+80℃ 储存温度：-30~+80℃ 了解更多





MIPI CSI-2 规范与协议介绍

MIPI CSI-2 广泛应用于嵌入式视觉与成像系统，提供图像传感器与 SoC、ISP 或 FPGA 之间的高速图像数据传输。要成功完成摄像头集成，不仅需要建立传感器通信，还需考虑 D-PHY 时序、Lane 配置、数据包处理、图像格式及 Linux Media Pipeline 等环节。

本文介绍 MIPI CSI-2 系统架构、D-PHY 传输与时序、数据包机制、图像格式与带宽估算，并说明 Linux media-controller 与 V4L2 的集成及调试方式。

了解更多







Smart Display GUI Builder v0.8.7_WS 更新

Smart Display GUI Builder v0.8.7_WS 优化了元件编辑流程，采用更直观的“新增元件”版面配置，并在新增元件后自动打开编辑器。本次更新还为支持的 UART 型号新增默认亮度设置，以及 Number 元件的指数设置，为 Smart Display HMI 开发提供更灵活的设置方式。

了解更多
