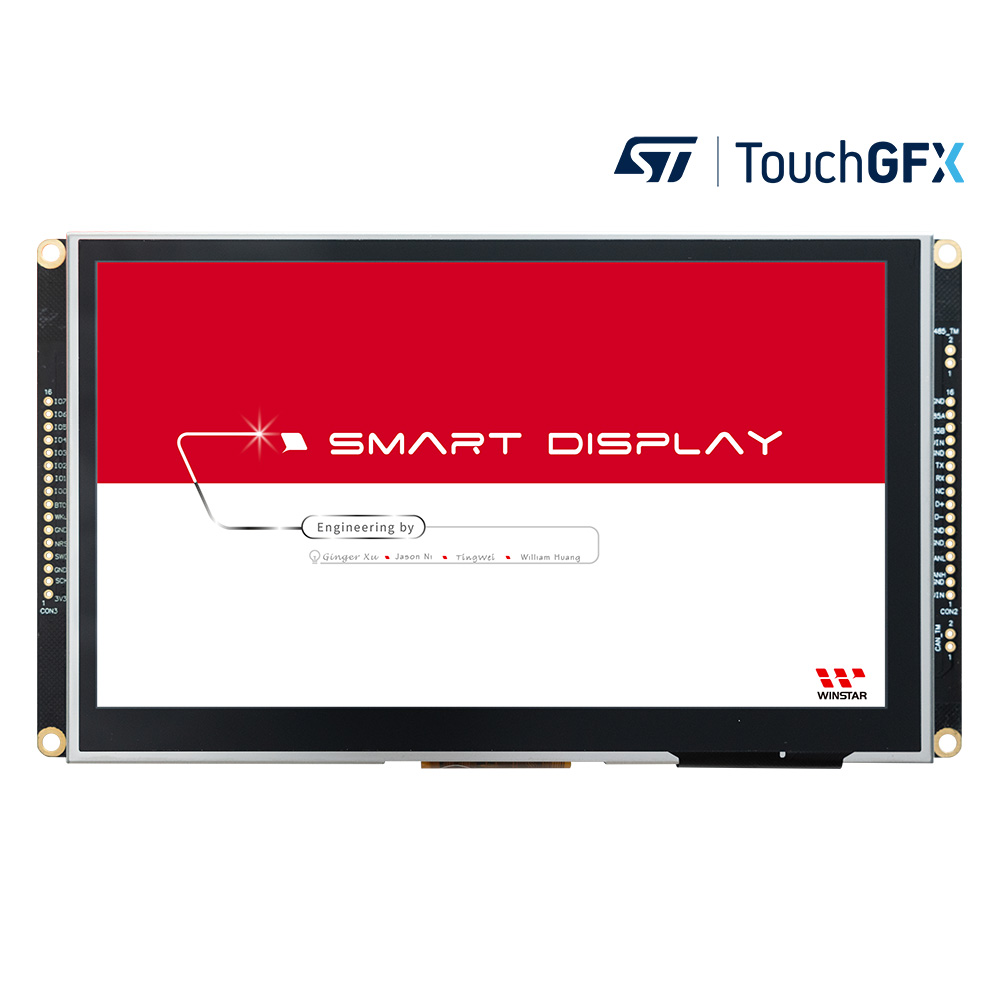

7 inç RS485 Modbus Akıllı Ekran, Projeksiyon Kapasitif Dokunmatik ve 32MB Flash Bellek

Model No. WL0F0007000A8GDACSA01

►TFT Boyut : 7 inç
►TFT Çözünürlük: 1024×600 dot
►TFT Görünüm yönü: 85/85/85/85 (IPS)
►TFT Dokunmatik Ekran: Kapasitif dokunmatik panelle birlikte
►İletişim arayüzü: RS485
►Protokol: Modbus + GPIO
►Parlaklık (cd/m²): 450

Açıklama

WL0F0007000A8GDACSA01, 7 inçlik RS485 Akıllı Ekran serisinin bir parçası olup, bir ana cihazdan gelen komutlara göre ekran içeriğini gösteren ve dokunmatik olayları raporlayan bir Modbus köle cihazı olarak çalışır. Bu model, WF70A8TYAHLNGB IPS TFT ekran ile WINSTAR tarafından geliştirilen yerleşik yazılıma sahip 4 katmanlı bir FR4 PCB'yi bir araya getirir ve görüntü, kontrol ile dokunmatik işlevlerini entegre eder.

Bu kullanıcı dostu ürün, geliştirme süresini ve maliyetini önemli ölçüde azaltarak projelerinizi daha hızlı piyasaya sürmenize yardımcı olur. USB-RS485 adaptörü aracılığıyla bir bilgisayar, MCU, SBC veya Raspberry Pi gibi çeşitli ana platformlarla kullanılabilir.

7 inç RS485 Akıllı Ekran Özellikleri:

  • +12V güç girişi (aralık: 8V–35V) dinamik aralık desteği ile, yaklaşık 6W güç tüketimi.
  • Açılışta otomatik ekran aktivasyonu ile kendi kendine test.
  • Modbus protokolünü destekleyen RS485 haberleşme arayüzü.
  • Yazı tipleri, grafik objeler ve Nesne Sözlüğü verilerini depolamak için dahili veya harici 32MB flash bellek.
  • Projeksiyon kapasitif dokunmatik panel (PCAP) ve buzzer kontrolü desteği (ana cihaz tarafından kontrol edilir).
  • PC (USB-RS485 adaptörü ile), MCU ve Raspberry Pi gibi çoklu platformlarla uyumlu.
  • GPIO pinleri 3,3V TTL sinyalleri destekler, maksimum tolerans 5,5V.
  • Kod yazmadan arayüz tasarımı için GUI Builder desteği (GUI Builder Kullanım Kılavuzu)
  • STM32F serisi MCU kullanır, ST geliştirme araçlarıyla uyumludur

WINSTAR GUI Builder, sürükle-bırak önizleme özelliği ile kullanıcı arayüzü tasarımını kolaylaştıran Windows tabanlı bir uygulamadır. WYSIWYG (Ne Görüyorsanız Onu Alırsınız) desteğiyle donanım olmadan simülasyon yapılmasına olanak tanır. Son sürüm; Endüstriyel, Otomotiv ve Medikal olmak üzere 3 farklı şablon içerir. Güç açılışında “option” tuşuna 3 saniye basılarak ya da GUI Builder içinden şablon değiştirilebilir.

Satın almadan önce deneyin! WINSTAR GUI Builder uygulamasını indirmek için bizimle iletişime geçin.

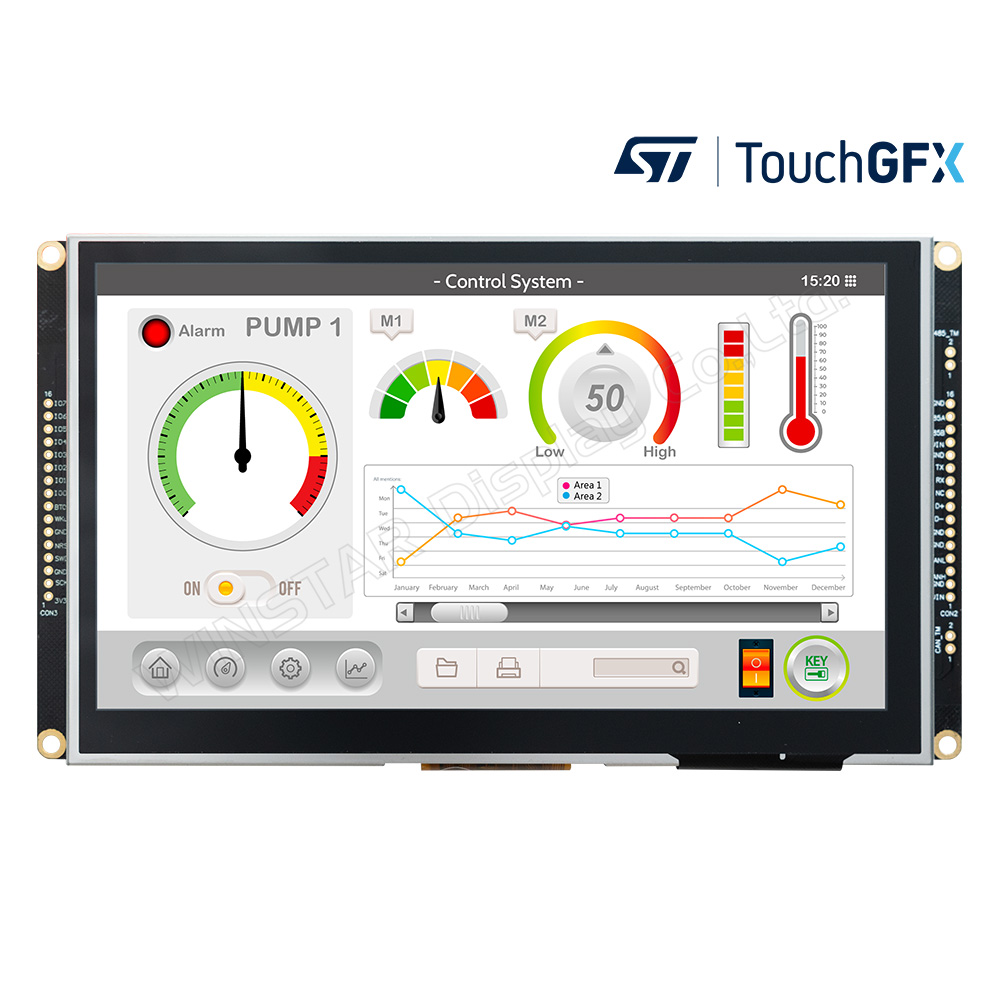

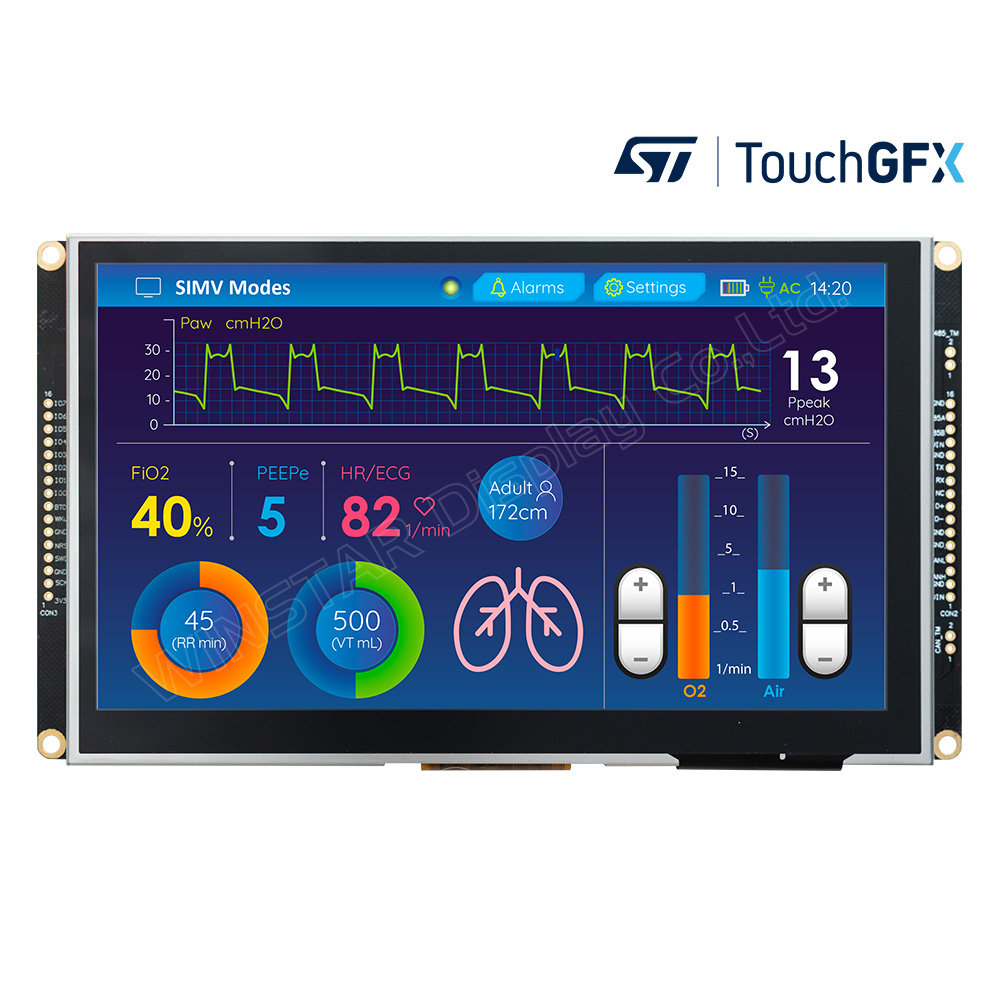

Smart Display ürünleri, TouchGFX ve STM32CubeIDE gibi ST geliştirme araçlarını destekleyen STMicroelectronics (ST) denetleyicisi ile tasarlanmıştır. GUI oluşturucunun yanı sıra WINSTAR Akıllı Ekran modüllerini tasarlamak için ST araçlarını da kullanabilirsiniz.

  • TouchGFX: STM32 mikrodenetleyicileri için optimize edilmiş, gelişmiş ve ücretsiz bir grafik yazılım çerçevesi.
  • STM32CubeIDE: STM32 mikrodenetleyicileri ve mikroişlemcileri için çevresel yapılandırma, kod oluşturma, kod derleme ve hata ayıklama özelliklerine sahip gelişmiş bir C/C++ geliştirme platformu.
  • STM32CubeMX: STM32 mikrodenetleyicilerinin çok kolay bir şekilde yapılandırılmasının yanı sıra, Arm® Cortex®-M çekirdeği için ilgili başlatma C kodunun veya Arm® Cortex®-A çekirdeği için kısmi bir Linux® Aygıt Ağacının adım adım bir işlemle oluşturulmasını sağlayan bir grafik aracı.
  • STM32CubeProg: STM32 ürünlerini programlamaya yönelik hepsi bir arada çoklu işletim sistemi yazılım aracı. Hem hata ayıklama arayüzü (JTAG ve SWD) hem de önyükleyici arayüzü (UART, USB DFU, I2C, SPI ve CAN) aracılığıyla cihaz belleğini okumak, yazmak ve doğrulamak için kullanımı kolay ve verimli bir ortam sağlar.


Eğer bir WINSTAR Akıllı Ekran satın aldıysanız ve bunu TouchGFX ile geliştirmek istiyorsanız, lütfen başlangıç kodunu almak için web sitemiz üzerinden bizimle iletişime geçin.

Ayrıca, ekranlarda GUI tasarımınızı gerçekleştirmek için gereken tüm aksesuarlarla birlikte demo seti sağlıyoruz.
Ayrıca, ekranlarda GUI tasarımınızı gerçekleştirmek için gereken tüm aksesuarlarla birlikte demo seti sağlıyoruz.

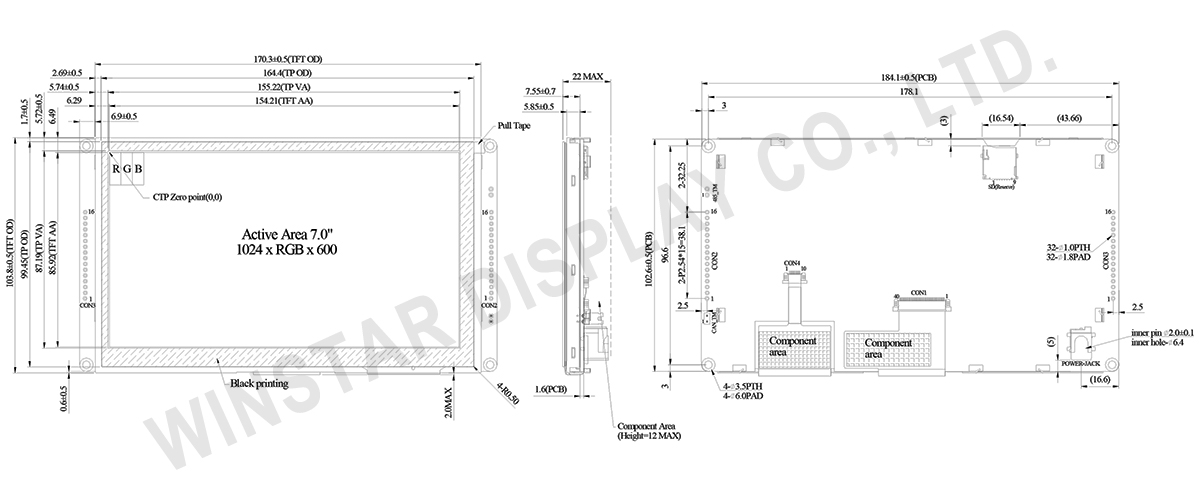

ÇIZIM

7-inch RS485 Modbus Smart Display with PCAP Touch and 32MB Flash - WL0F0007000A8GDACSA01

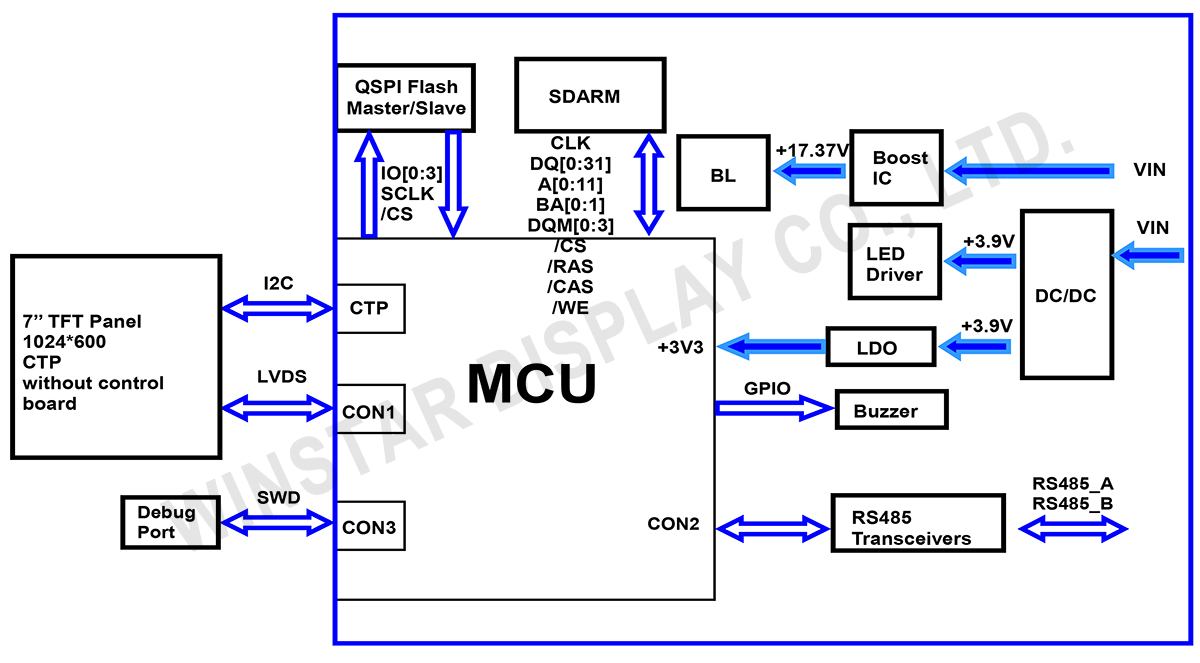

Block Diagram

AYRINTILAR

Genel Özellikler

Kalem Standart Deger Birim
Çalışma gerilimi 8~35V Vdc
İletişim arayüzü RS485 differential -
MCU STM32F746 N/A
Flash Bellek 16 MB
SDRAM frekansı 108 MHz
LCD ekran boyutu 7.0 inç
Çözünürlük 1024 x RGBx600(TFT) dot
Modül ölçüleri 184.1(W) x 103.8(H) x 22(D) mm
Aktif alan 154.2144 x 85.92 mm
Nokta sıklığı 0.1506 x 0.1432 mm
Parlaklık Min:400; Typ:450 cd/m2
LCD Tipi TFT, Siyah, İletici
Görünüm yönü 85/85/85/85
Görünüm Oranı 16:9
Dokunmatik Ekran Con panel táctil capacitivo (CTP)
Yüzey Parlama

Maksimum Değerler

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Çalışma Sıcaklığı TOP -20 +70
Saklama Sıcaklığı TST -30 +80

Elektronik Özellikleri

Kalem Sembol Durum Minumum Deger Tipik Deger Maksimum Deger Birim
Supply Voltage VIN 5 12 16 V
Supply current I(mA) - 490 - mA

BOM

Kalem TANIM
LCM WF70A8TYAHLNGB#
PCBA SV10007R00AAA00N0104

Arayüz Pin Fonksiyonlari

CON2 definition

Pin Sembol Fonksiyon Remark
1 VIN Power supply V+ Input
2 GND Power supply GND input Input
3 Reserve _ _
4 Reserve _ _
5   GND Power supply GND input Input
6 GND Power supply GND input Input
7 Reserve _ _
8 Reserve _ _
9 VBUS _ _
10 Reserve UART RX interface(Reserve) Reserve
11   Reserve UART TX interface(Reserve) Reserve
12 GND GND GND
13 Reserve _ _
14  RS485_B  RS485 B  I/O
15  RS485_A  RS485 A  I/O
16 GND GND GND


CON3 definition

Pin Sembol Fonksiyon Remark
1 +3V3 3.3V power for JTAG interface Output
2 SWCLK CLK pin for JTAG interface Input
3 GND GND for JTAG interface Output
4 SWDIO Data pin for JTAG interface I/O
5 NRST Reset pin for JTAG interface Input
6 GND Power GND Output
7 Wkup WKup,ADC,Timer,Event,I/O Input
8 BOOT0 Lo: Internal flash boot (Default)
Hi: External flash boot
Input
9 IO_0 ADC,DAC,Timer,Event,I/O @3.3V I/O
10 IO_1 ADC,Timer,Event,I/O @3.3V I/O
11 IO_2 ADC,Timer,Event,I/O @3.3V I/O
12 IO_3 ADC,Timer,Event,I/O @3.3V I/O
13 IO_4 ADC,Timer,Event,I/O @3.3V I/O
14 IO_5 ADC,Timer,Event,I/O @3.3V I/O
15 IO_6 ADC,Timer,Event,I/O @3.3V I/O
16 IO_7 RST,ADC,Event,I/O @3.3V I/O
