Desde o início da pandemia de COVID-19 em 2020, o equilíbrio da cadeia de suprimentos foi afetado, resultando em capacidade insuficiente de CI no mercado de displays. O fornecimento do SSD1309 tornou-se instável e os prazos de entrega estão mais longos. Para garantir a entrega pontual aos clientes, desenvolvemos uma nova série utilizando o CI CH1116 como substituto do SSD1309.

Em termos de módulos, o SSD1309 e o CH1116 são compatíveis entre si. A seguir, explicaremos as diferenças entre os dois do ponto de vista de hardware e software, e como alcançar a compatibilidade.

1. Hardware

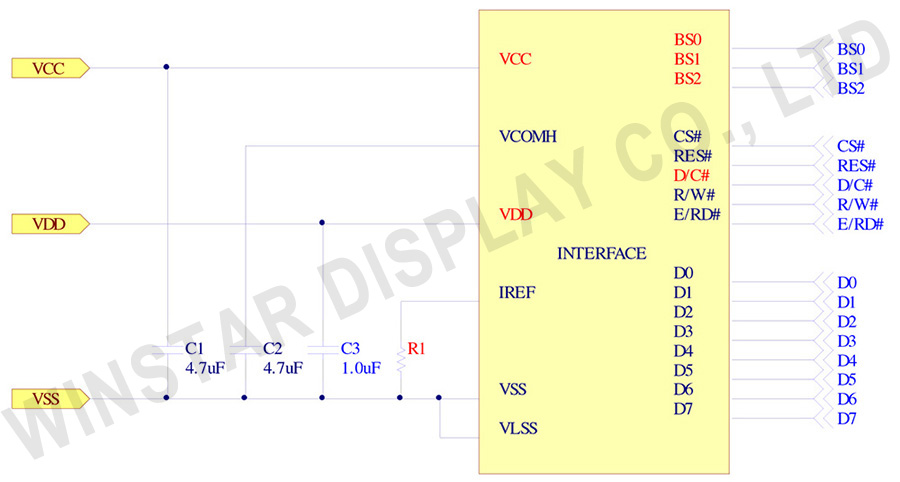

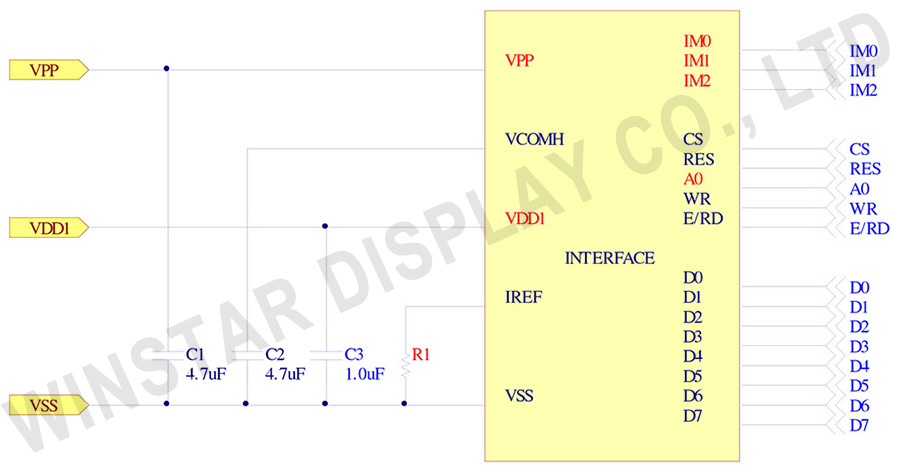

Alguns pinos do SSD1309 e do CH1116 possuem nomes diferentes, mas desempenham as mesmas funções. Por exemplo, VDD, VCC, D/C e BS0 do SSD1309 correspondem a VDD1, VPP, A0 e IM0 do CH1116. Alguns pinos mantêm a mesma função, mas requerem componentes passivos diferentes, como a resistência no pino IREF. Os esquemas de circuito recomendados para os dois CIs são mostrados na Figura 1 e Figura 2.

1.1. Pino IREF

Preste atenção ao valor da resistência no pino IREF, pois ela afeta diretamente o brilho e a corrente. Quando ambos os CIs utilizam a mesma tensão VCC (VPP), o SSD1309 precisa de um valor de resistência maior. A fórmula para calcular o valor da resistência está abaixo.

SSD1309：

CH1116：

2. Software

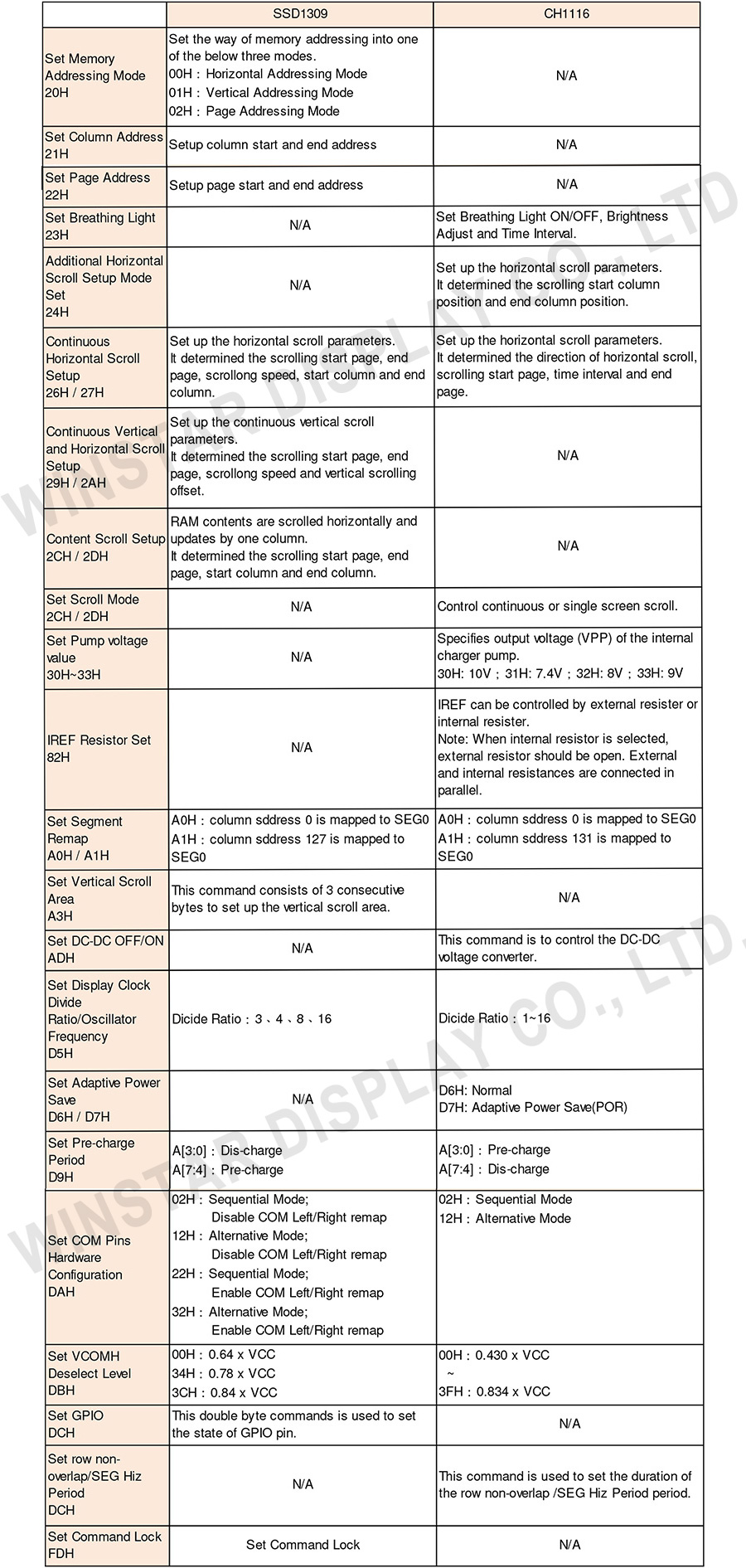

A maioria dos comandos do SSD1309 e do CH1116 são compatíveis, mas existem algumas diferenças. Cada CI possui funções exclusivas, e portanto, alguns comandos só podem ser utilizados por um deles. Além disso, certos comandos têm a mesma função, mas os parâmetros não são compatíveis, conforme mostrado na Tabela 1.

3. Compatibilidade

Para tornar os CIs compatíveis entre si, é necessário ajustar o hardware e o software do módulo.

No hardware, os pinos dos dois CIs são praticamente iguais. O valor da resistência IREF deve seguir as fórmulas de cálculo específicas. Caso a resistência seja muito baixa, há risco de queimar o CI. Além disso, o VCC (VPP) deve atender às especificações de ambos: 7V~16V para SSD1309 e 6,4V~14V para CH1116.

No software, três pontos devem ser observados:

1. O SSD1309 suporta vários modos de endereçamento de memória, enquanto o CH1116 suporta apenas o modo Page Addressing. Por isso, recomendamos o uso deste modo.
2. A resolução do SSD1309 é de 128x64, e a do CH1116 é de 132x64. Ao configurar o Segment Remap (A0h/A1h), recomendamos usar A0h para evitar deslocamento na imagem exibida.
3. O CH1116 permite habilitar ou desabilitar o conversor DC-DC (ADh), enquanto o SSD1309 não possui essa função. Recomendamos desabilitar o conversor DC-DC do CH1116 e usar VCC/VPP externos.

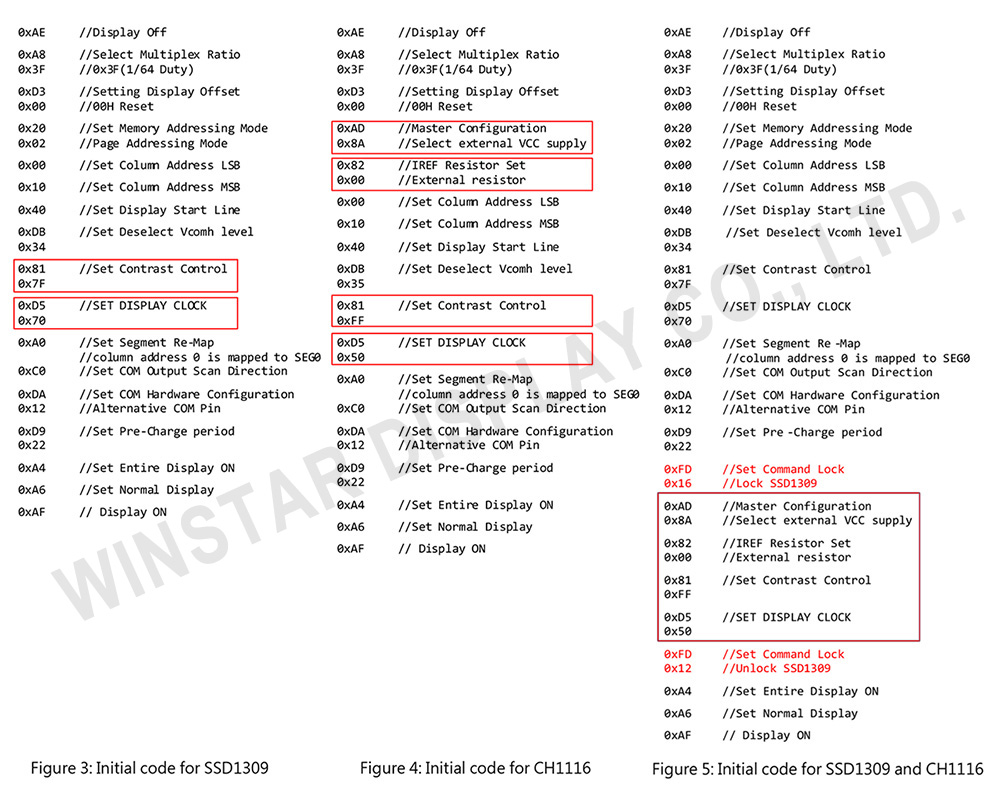

Além disso, configurando o Command Lock (FDh) no SSD1309, é possível utilizar o mesmo código de inicialização para os dois CIs, como mostrado nas Figuras 3, 4 e 5. Os comandos destacados em vermelho representam as diferenças. Na Figura 5, após o bloqueio via FDh, o SSD1309 não aceitará outros comandos além de FDh, mas o CH1116 continua operando normalmente. Assim, é possível enviar comandos separadamente para cada CI.

4. Conclusão

Os dois CIs, SSD1309 e CH1116, são compatíveis entre si. Podemos obter a mesma imagem e brilho utilizando o mesmo hardware e software. Com ajustes nos componentes como resistores e capacitores, e modificações no código de inicialização, é possível substituir o SSD1309 pelo CH1116. Em alguns casos, é possível modificar apenas o software sem necessidade de alterar o hardware para obter o mesmo efeito visual.

Continuaremos a oferecer produtos de alta qualidade e soluções otimizadas e competitivas para nossos clientes.
